solidworks出图步骤

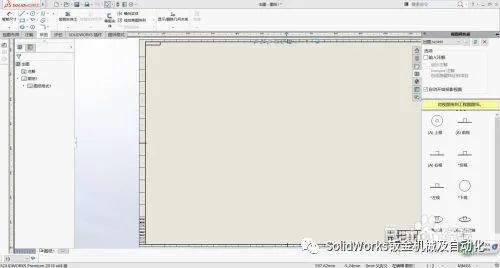

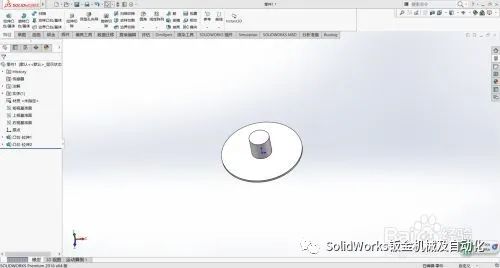

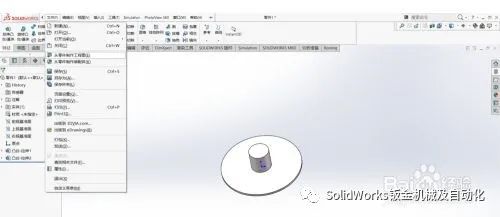

1. 首先制作一个模型，这里是一个圆盘＋圆柱。点击文件菜单，选择从零件制作工程图，跳转到工程图界面。

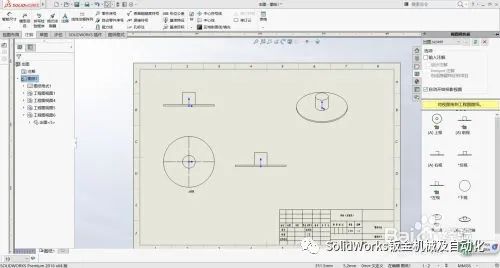

2. 将右侧工程图视角小图，用鼠标拉到图纸界面中。这里拉了主视图、俯视图、左视图、轴测图。



3. 3

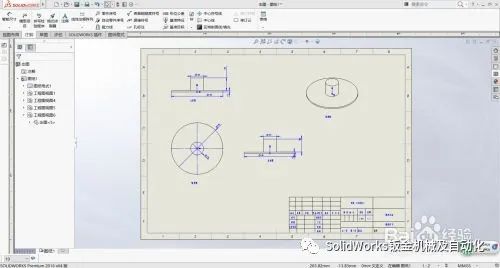

   点击注解选项卡中的注释按钮，对三个视图分别标注为主视图、俯视图、左视图、轴测图。再点击注解选项卡中的智能尺寸按钮，对各关键部位尺寸进行标注。即可完成。



-End-
