SolidWorks如何画机架、框架、焊件、结构件

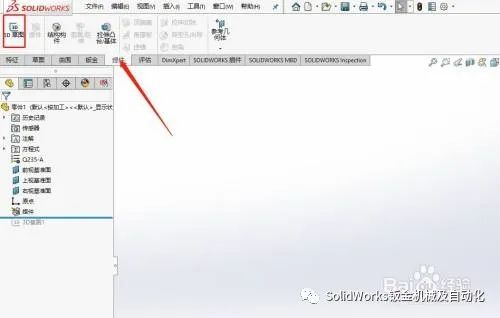

1. 打开SolidWorks软件，新建零件。点击“焊件”工具选项卡。点击“3D草图”命令进行3D草绘。

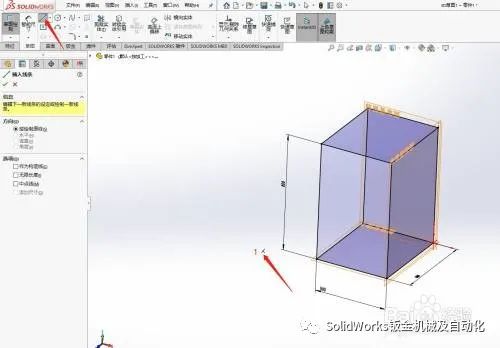

2. 使用“直线”等命令绘制框架骨架。绘制的时候注意当前平面。当前平面在鼠标指针处有显示（下图1处，因截图原因未能显示），更换绘制平面按键盘上的"Tab"键。骨架绘制完成后进行尺寸约束。

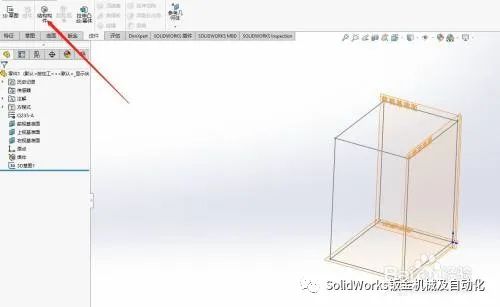

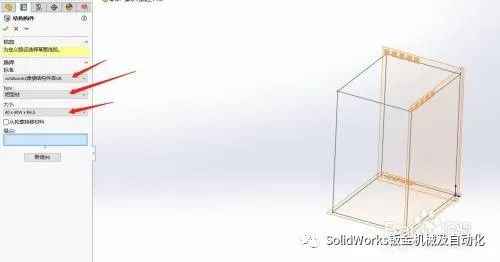

3. 退出草图，点击“结构构件”命令。选择我们需要的标准件型材。

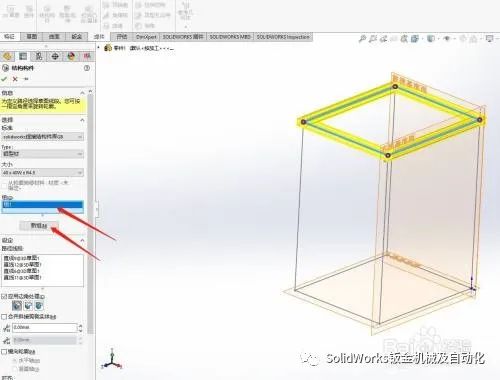

4. 点击“组”选项卡，选中草图中需要同一组的线条。选择完成后点击“新组”，再选择需要在第二组的线条。这里分组的目的是实现不同的拼接形状。

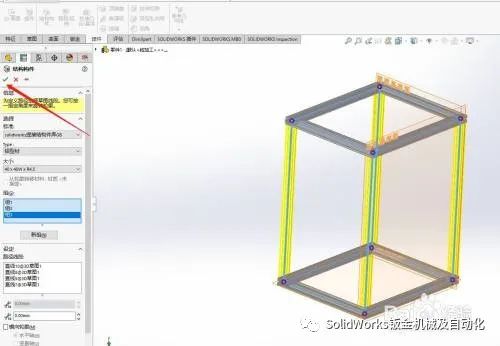

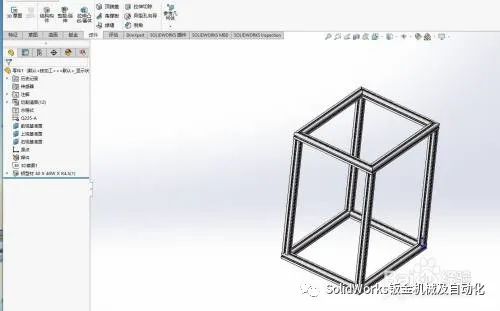

5. 全部线条选上后点击左上角的√。这样我们的框架就画好了。



注意事项：

这里主要注意随路径变化方向要选择合适，坐标轴位置不对将无法生成。因为经验里无法上传动画效果，只能以图片表示。
