solidworks工程图模板制作教程

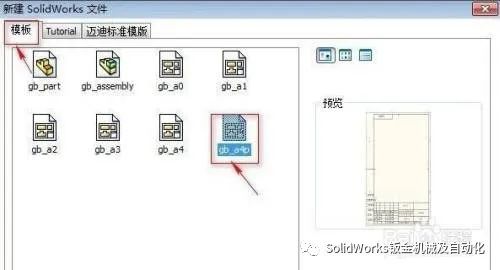

1. 首先点击左上角新建，选择“模板”，选择一个想要的模板。（这里几个模板只是大小不一样）



2. 2

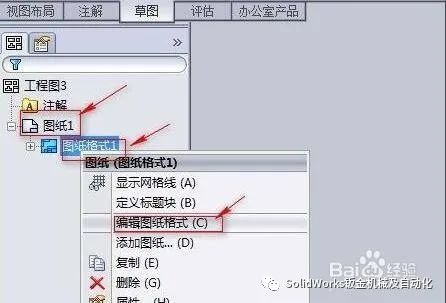

   新建完成后，点击“图纸1”，右键下方“图纸格式1”，选择“编辑图纸格式”



3. 3

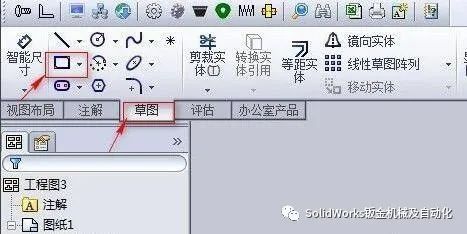

   接着进入“草图”，使用上方的工具绘制你要的工程图。

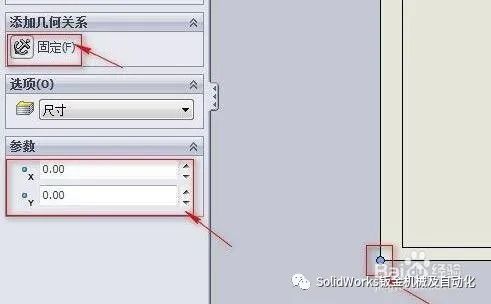

4. 绘制完成后，点击左边栏“添加几何关系”下的“固定”，将左下角固定为坐标“0,00”

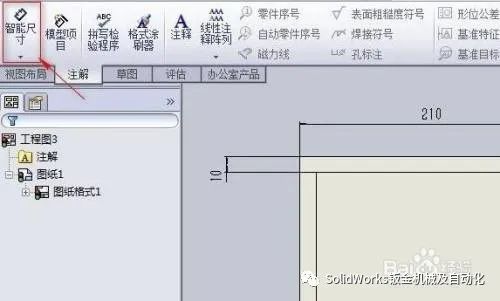

5. 然后使用左上角“智能尺寸”工具来限制需要的尺寸。

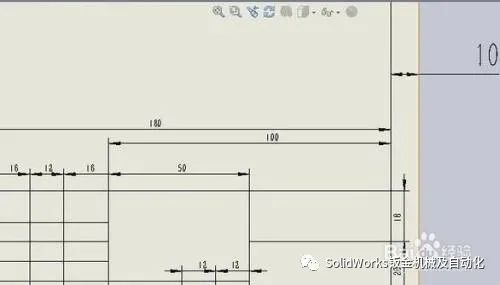

6. 继续使用绘图工具绘制你需要的工程图模板。

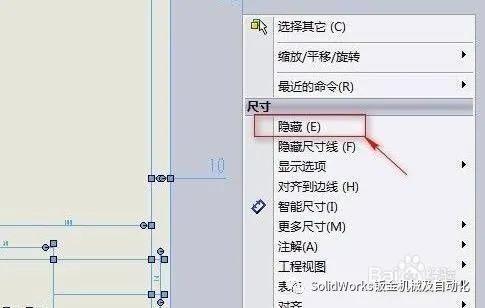

7. 绘制完成后，选中所有线条，右键点击，选择“隐藏”

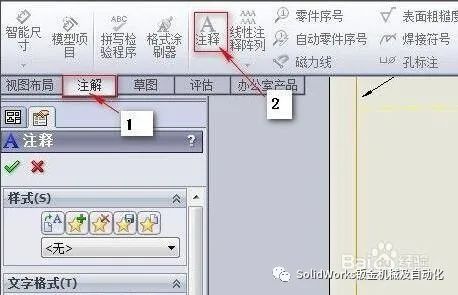

8. 我们还可以进入“注解”面板，使用“注释工具”为图纸添加注释。

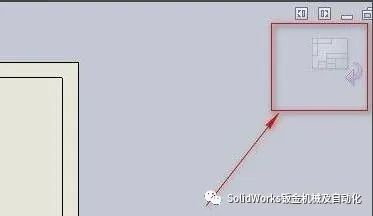

9. 全部添加完成后，点击右上角的图纸编辑按钮，如图所示。

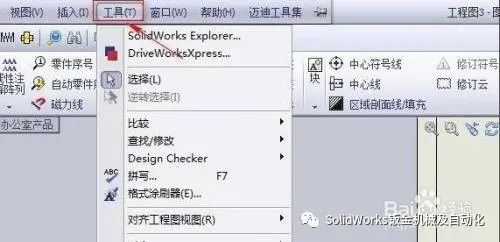

10. 退出后，点击上方“工具”栏。

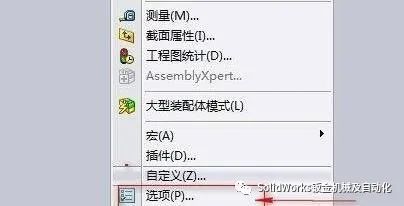

11. 再进入最下方的“选项”

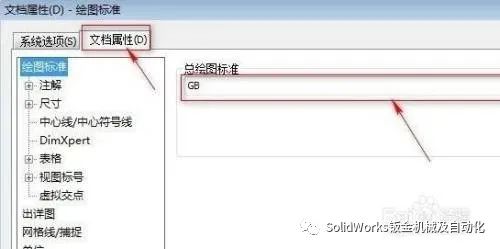

12. 其中可以修改文档属性，还可以修改尺寸等设置。

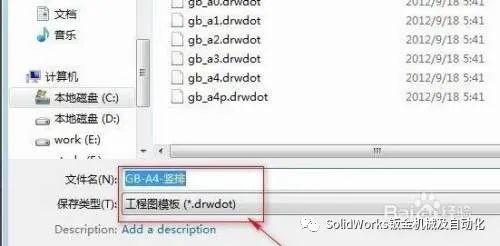

13. 设置完成后，点击“文件”-“另存为”，选择“工程图模板”进行保存即可。



-End-
