必学！一招搞定PCB的16项常规检查！
福利提示：
文末给大家整理了《EMC设计的常用资料大全》，不要错过了~
PCB板设计完成后，一般工程师都需要面对一个现实问题：板子的整体构造是否符合生产要求？
你可能会选择用EDA软件来检查，但是部分设计问题并不能通过EDA软件来排查，只能通过各种规范检查表一一核对。

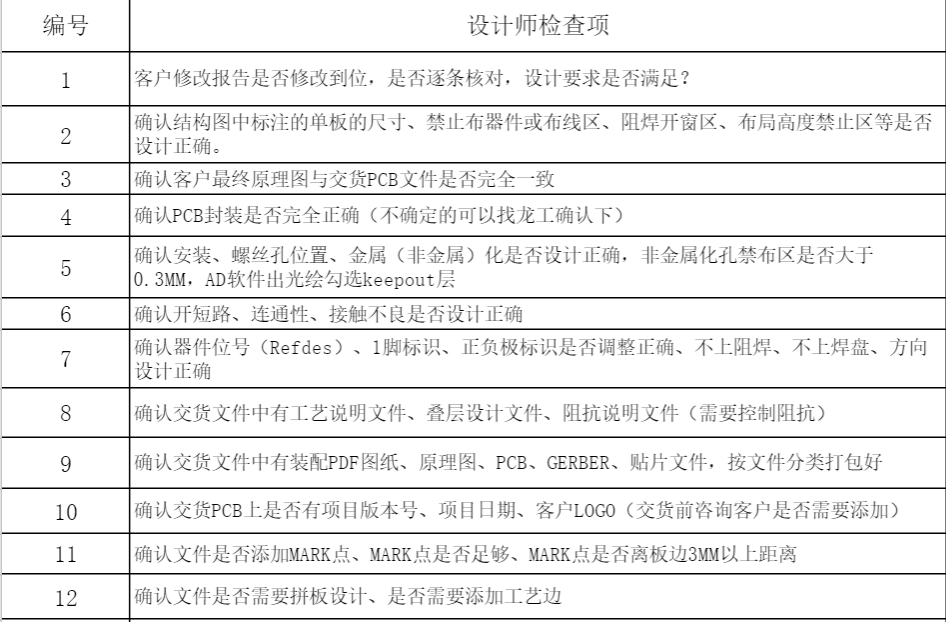

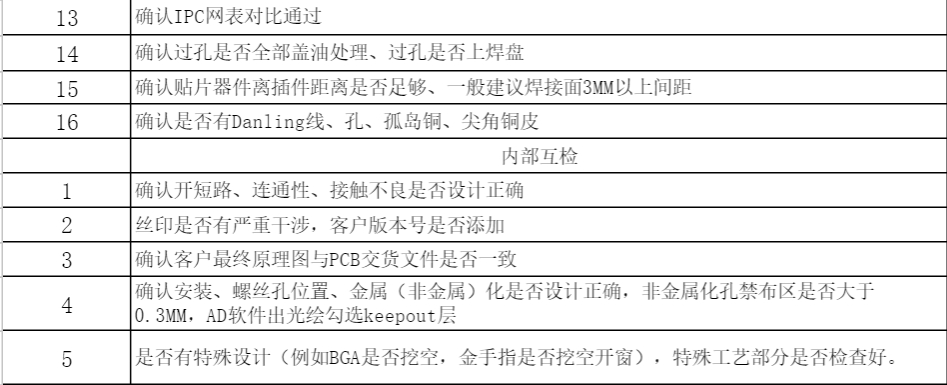

16个手动检查常规项
然而，手动核对是一种非标准化操作，检查时如果不够严谨，板子依旧会存在问题。

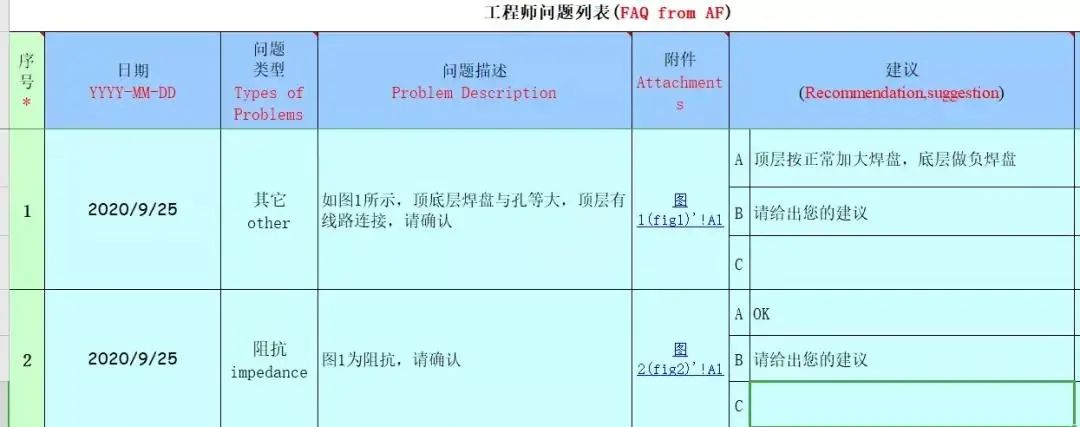

如果板厂检查的时候发现了，反馈过来还有调整的机会：

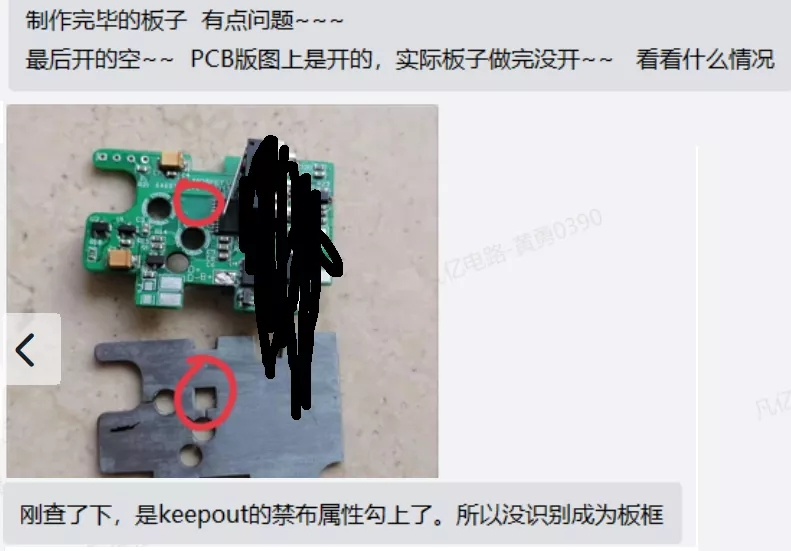

如果本身就是设计上的问题，导致板子成品报废无法使用，最后自然就要工程师自己背锅。
有什么解决办法么？
一招免除手工检查
为了帮助各位工程师提升工作效率，避免为废板背锅，给大家推荐一个国产！免费！高兼容的PCB设计分析工具！
我自己下载使用了一段时间了，有几项非常实用的功能：
1、仿真功能

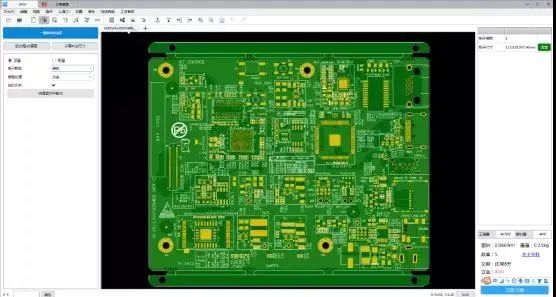

它可以模拟出实物的效果，具体表现如下图，这个是不是和实物非常的接近？像一些没钻孔的问题，看这个一眼就能瞧出来了吧。如果没有rou文件，那么孔位置就能看到是堵住的。
2、PCB板缺陷分析
开短路，最小线宽，线距等20多项问题，皆能精确定位到具体 位置。

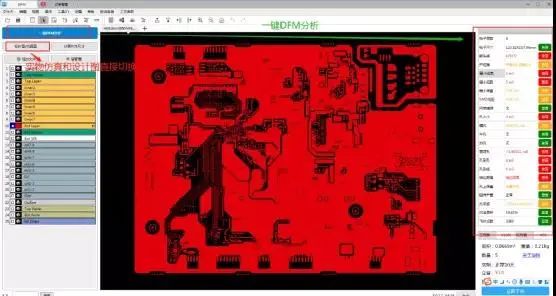

如下图，右侧是它分析的一个总的结果，可以点击查看详细内容，帮助我们判断是否真有问题。
3、导入兼容高
它可以直接导入PCB源文件，也可以导入Gerber文件进行分析。不用每次都导入Gerber文件进行分析。可以支持导入PCB源文件，包括Allegro，Pads，AD等常用软件。
4、支持多种不同类型的文件格式导出
可以一键导出Gerber文件、坐标文件，也可以导出丝印图pdf文件等。
除此之外，通过我的仔细研究，还总结出以下几点非常好用的功能：
①警示影响价格项目，并针对隐患和影响价格项给出优化方案
②多层板自动匹配叠层结构
③智能阻抗工具，结合生产因素，计算阻抗数据或反推算
④个性化拼板，秒杀规则板或异形板，可添加邮票孔
