钠离子电池关键材料！

3年前浏览839

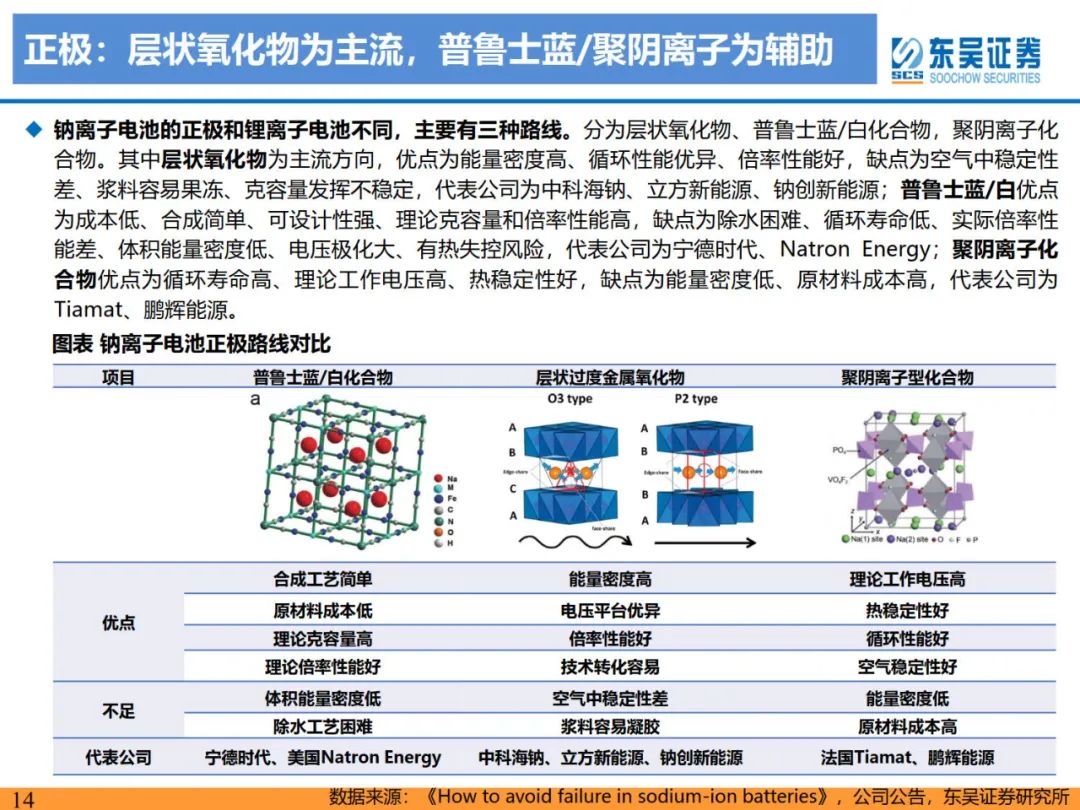

钠离子电池的正极和锂离子电池不同，主要有三种路线。分为层状氧化物、普鲁士蓝/白化合物，聚阴离子化合物。其中

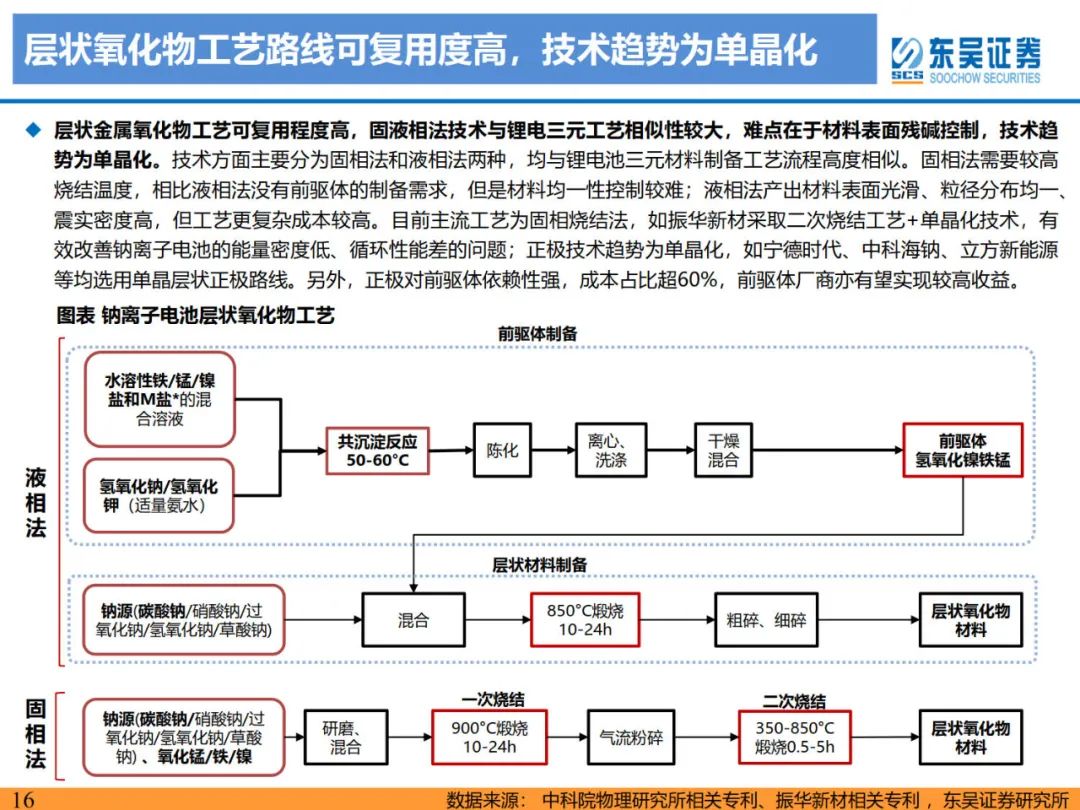

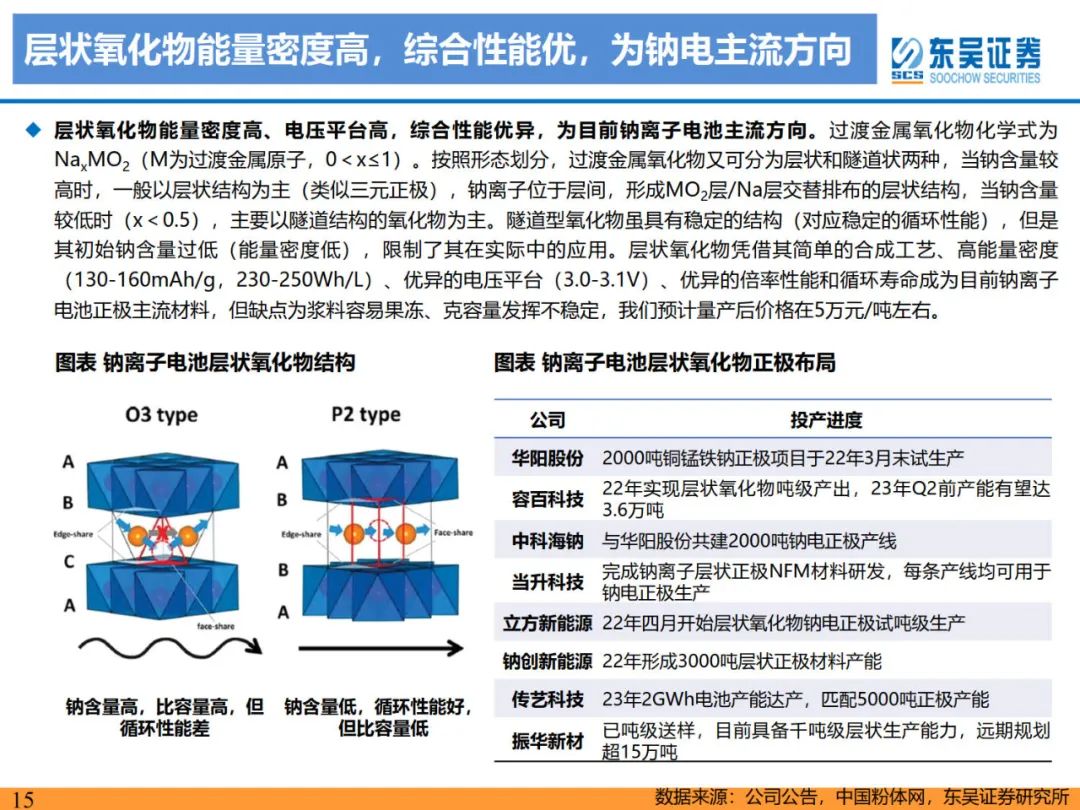

层状氧化物为主流方向，优点为能量密度高、循环性能优异、倍率性能好，缺点为空气中稳定性差、浆料容易果冻、克容量发挥不稳定，代表公司为中科海钠、立方新能源、钠创新能源；

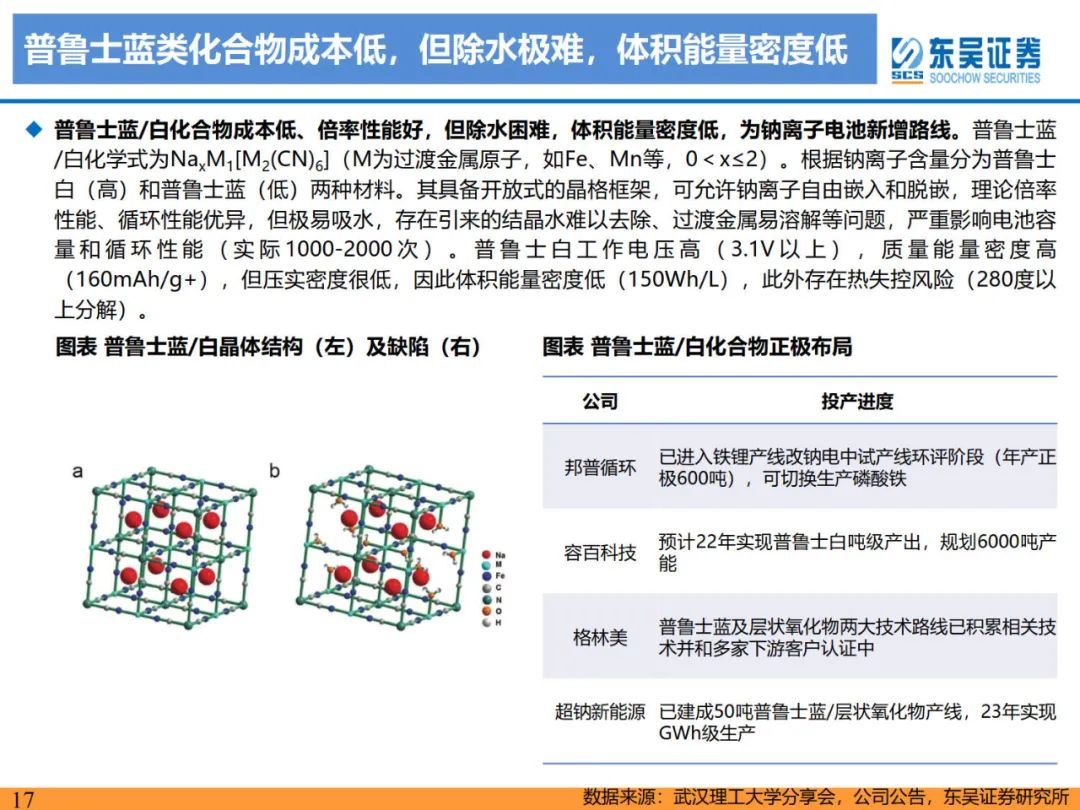

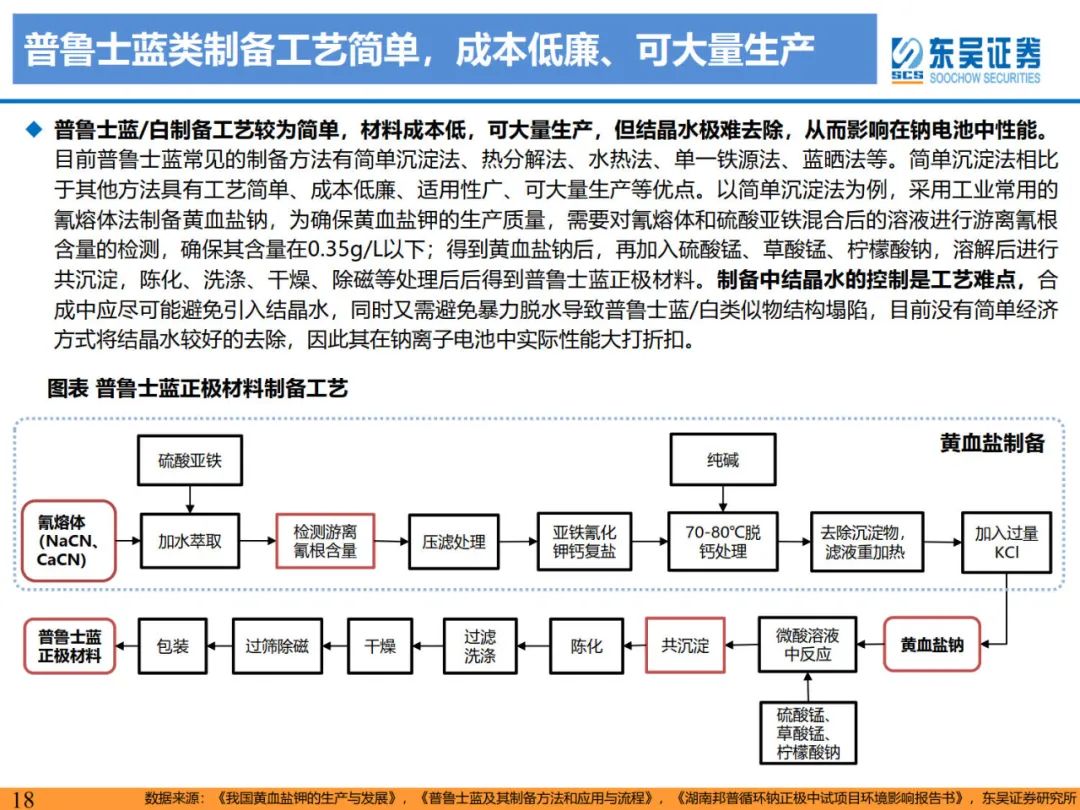

普鲁士蓝/白优点为成本低、合成简单、可设计性强、理论克容量和倍率性能高，缺点为除水困难、循环寿命低、实际倍率性能差、体积能量密度低、电压极化大、有热失控风险，代表公司为宁德时代、Natron Energy；

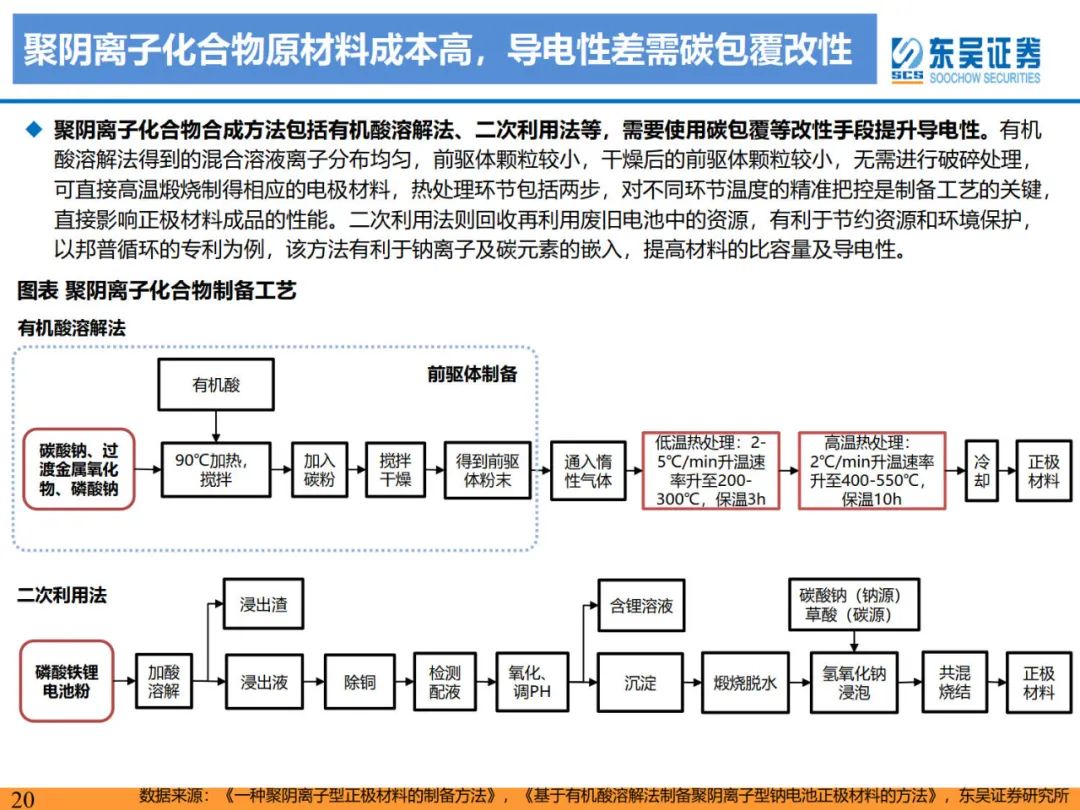

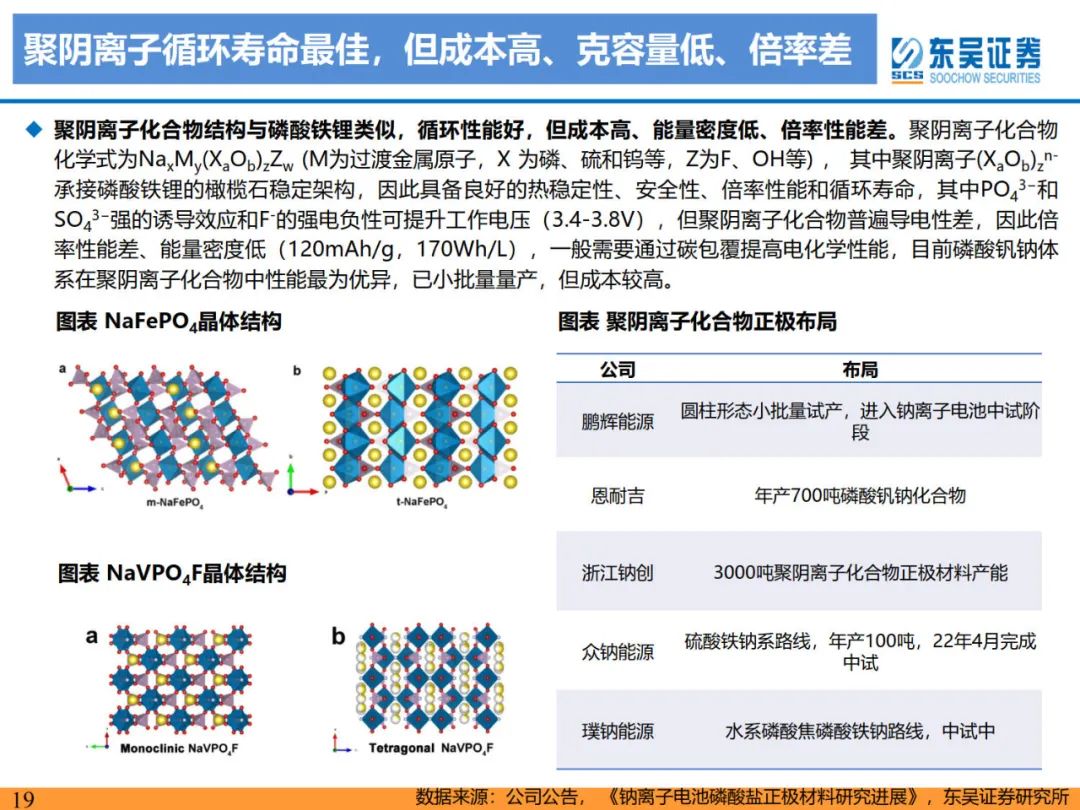

聚阴离子化合物优点为循环寿命高、理论工作电压高、热稳定性好，缺点为能量密度低、原材料成本高，代表公司为Tiamat、鹏辉能源。

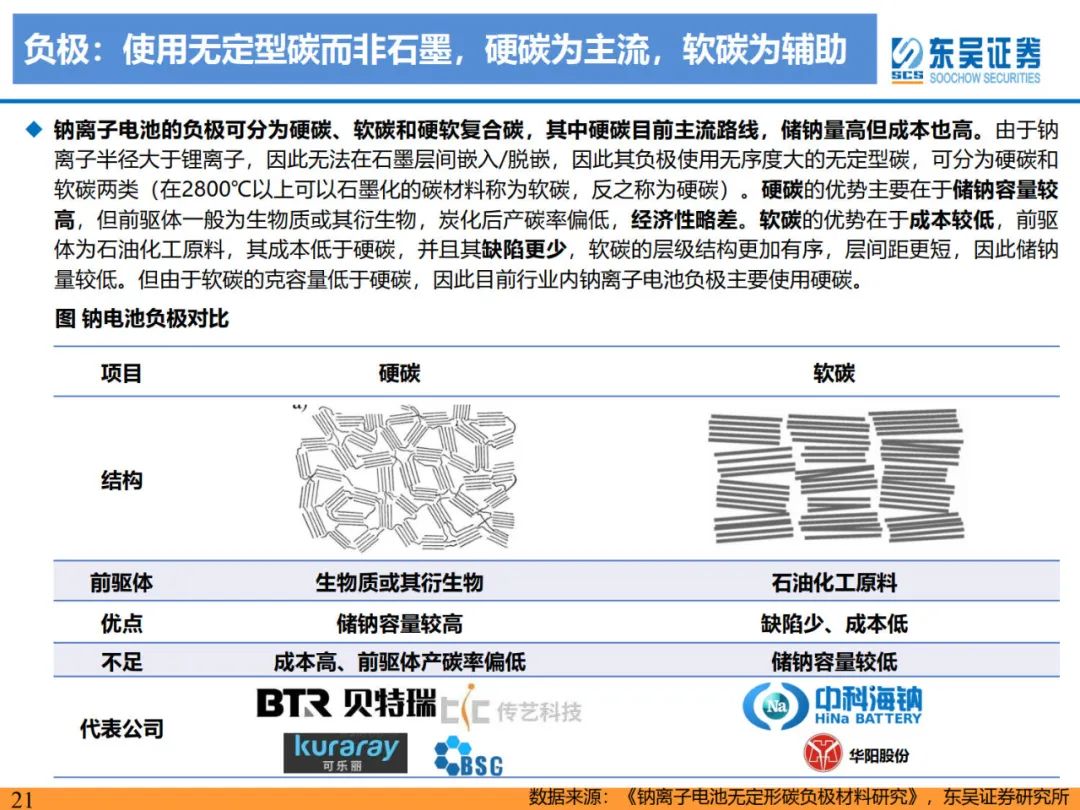

钠离子电池的负极可分为硬碳、软碳和硬软复合碳，其中硬碳目前主流路线，储钠量高但成本也高。由于钠离子半径大于锂离子，因此无法在石墨层间嵌入/脱嵌，因此其负极使用无序度大的无定型碳，可分为硬碳和软碳两类（在2800℃以上可以石墨化的碳材料称为软碳，反之称为硬碳）。

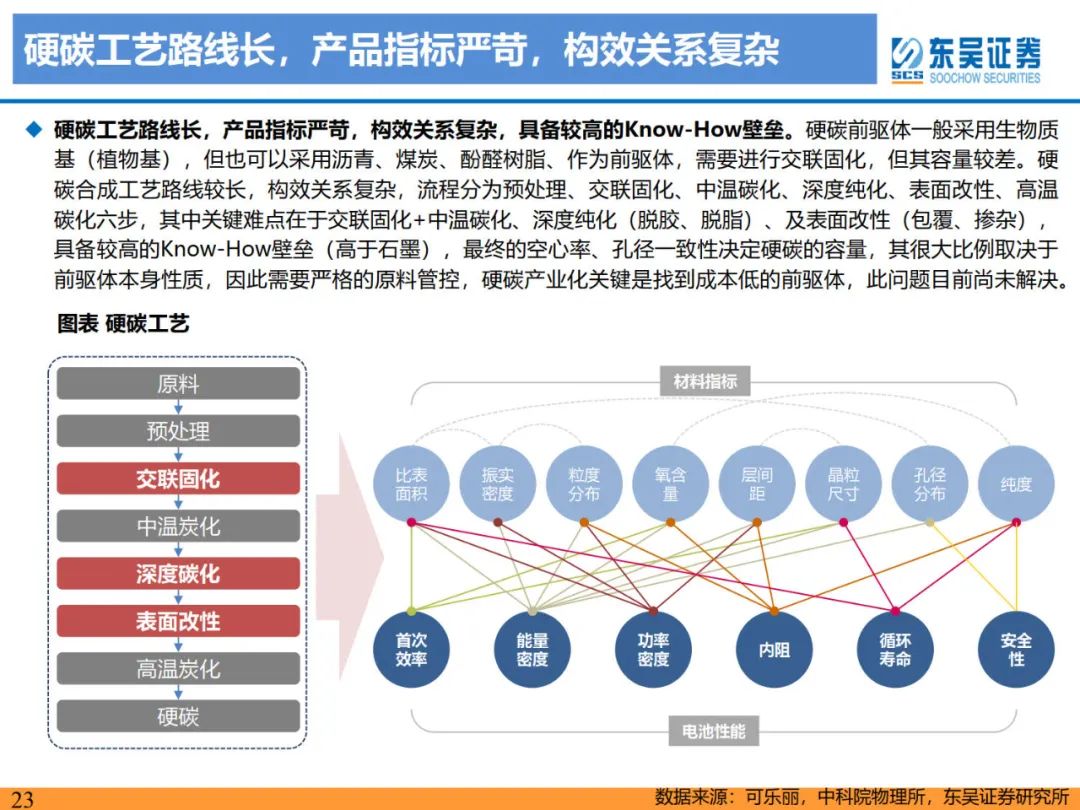

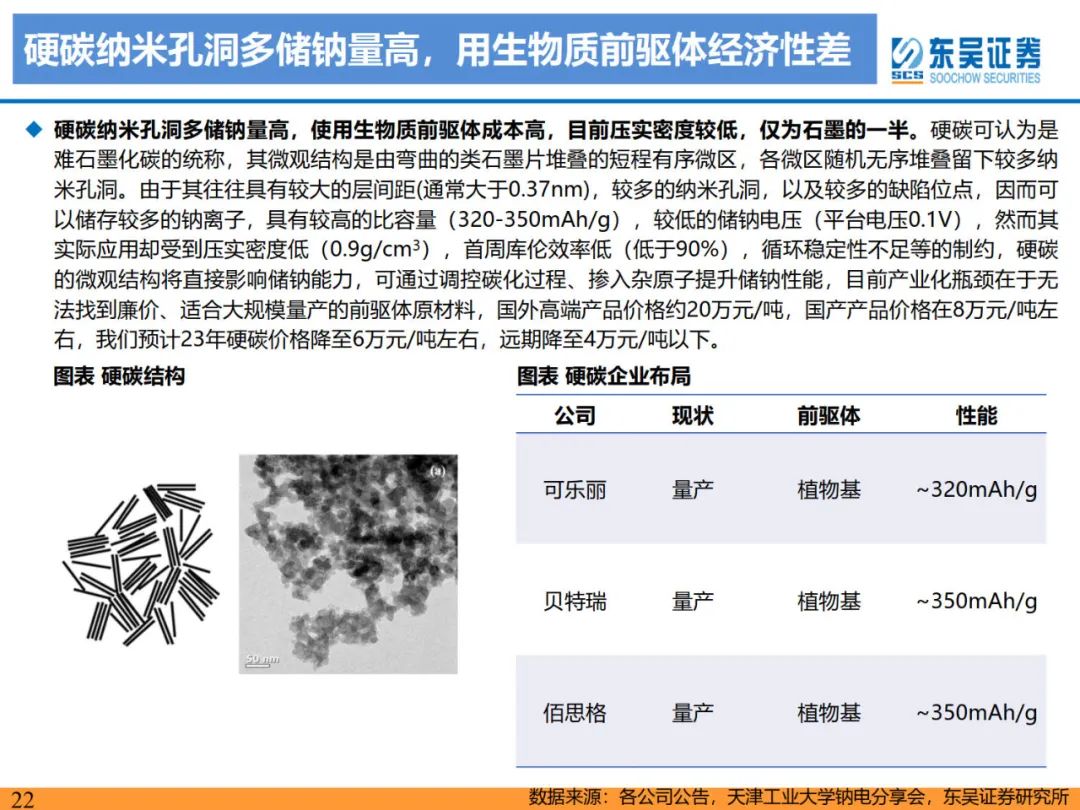

硬碳的优势主要在于储钠容量较高，但前驱体一般为生物质或其衍生物，炭化后产碳率偏低，经济性略差。

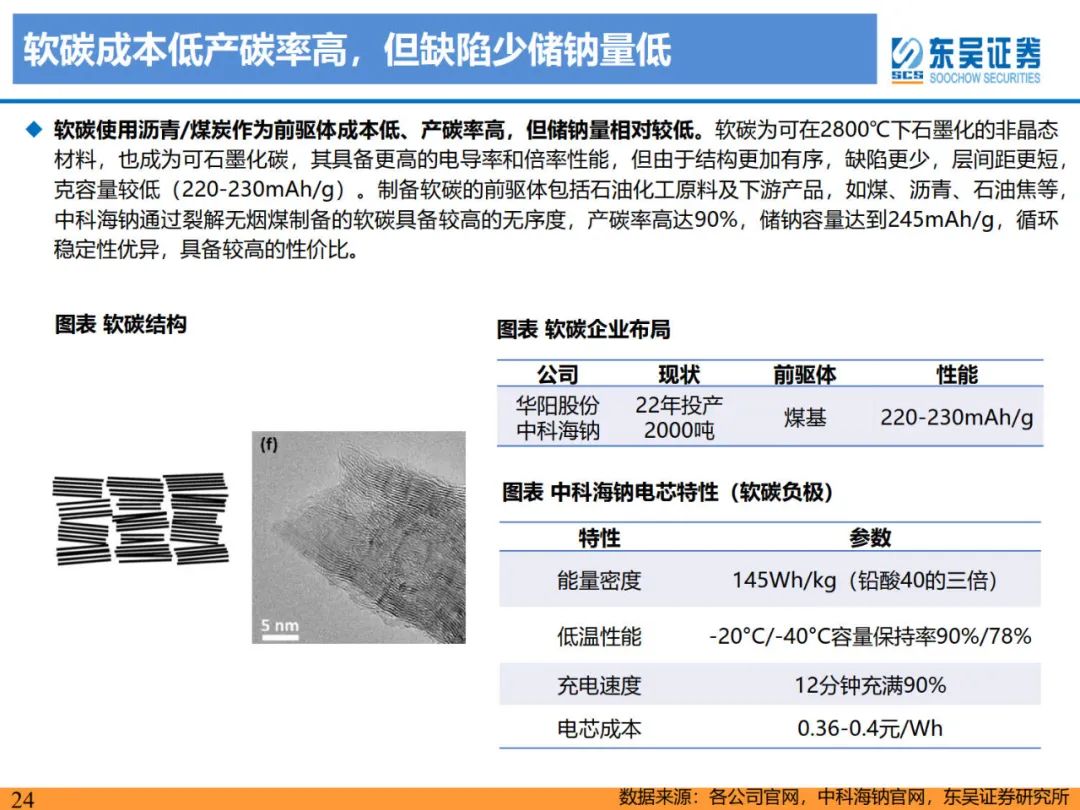

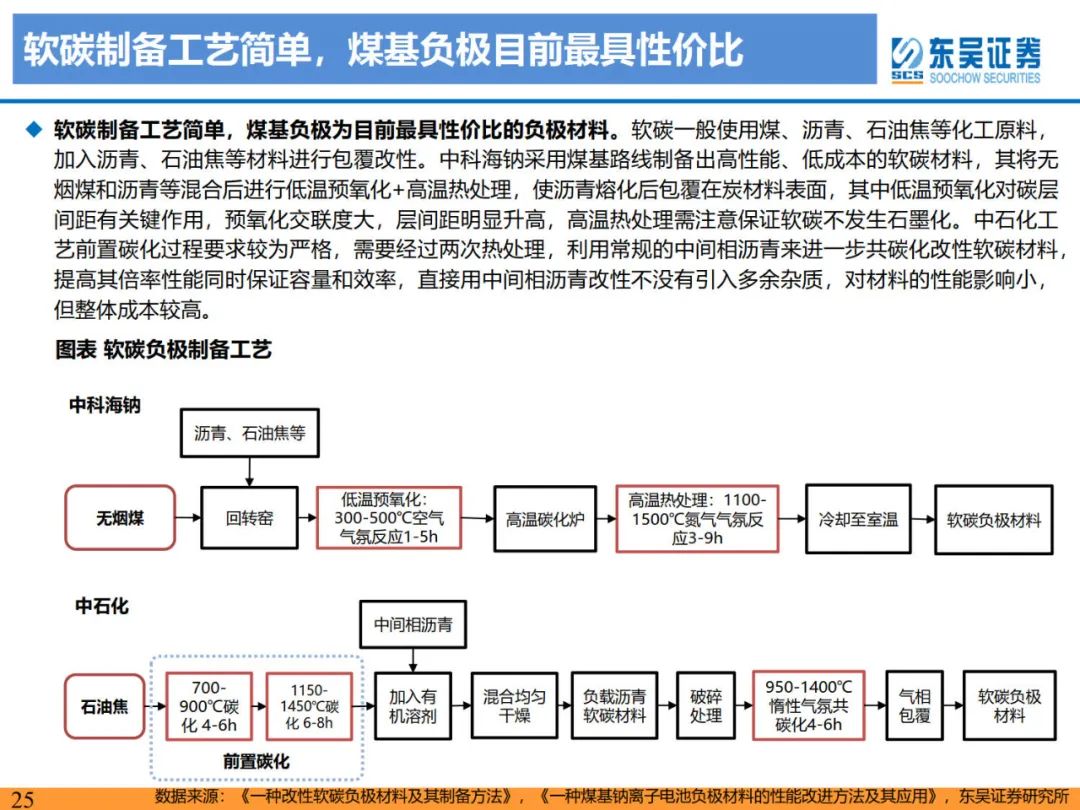

软碳的优势在于成本较低，前驱体为石油化工原料，其成本低于硬碳，并且其缺陷更少，软碳的层级结构更加有序，层间距更短，因此储钠量较低。但由于软碳的克容量低于硬碳，因此目前行业内钠离子电池负极主要使用硬碳。

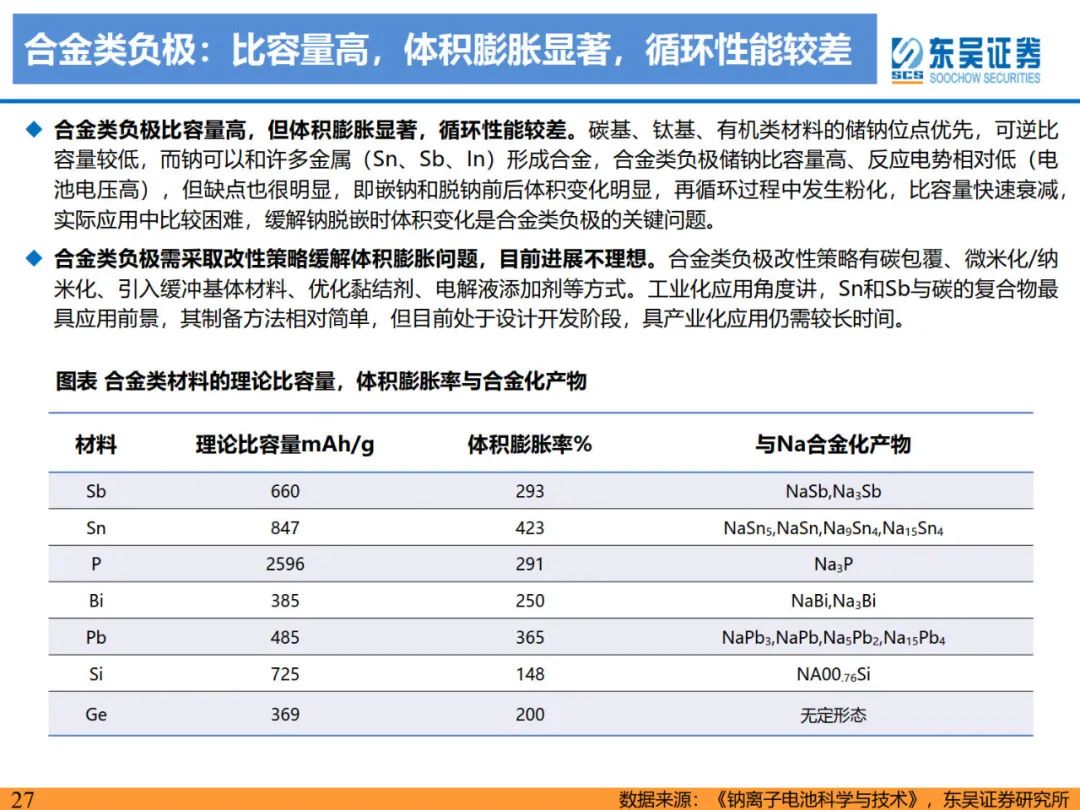

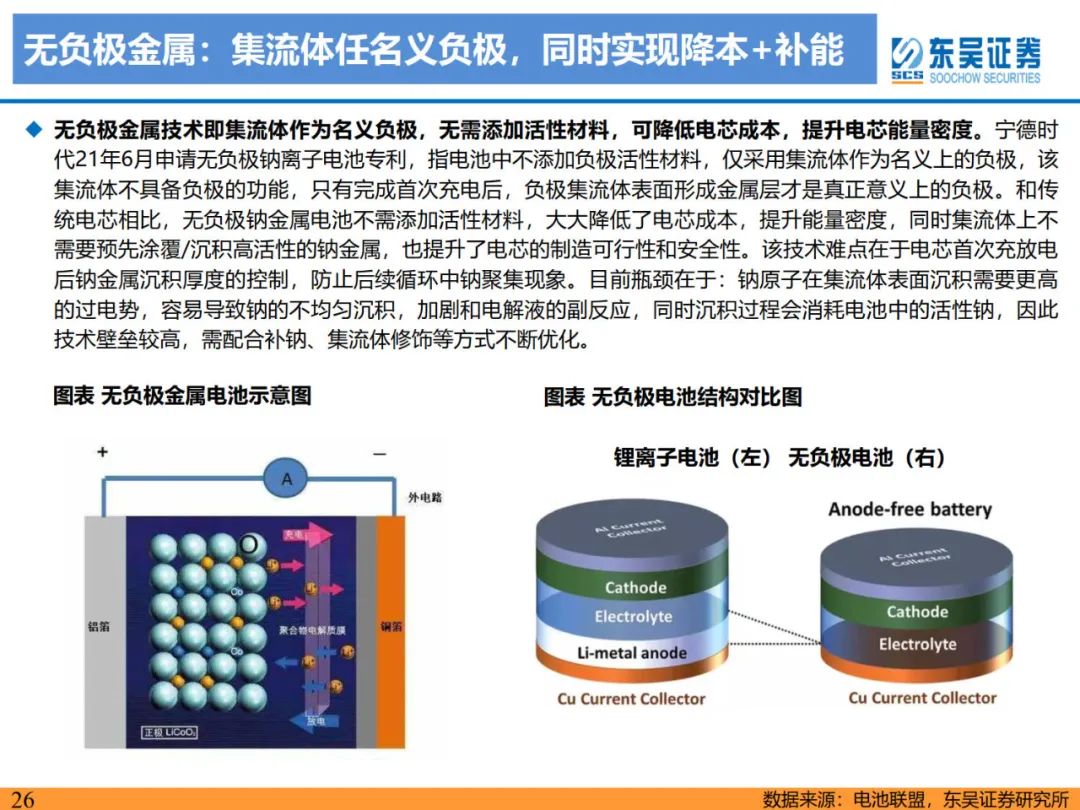

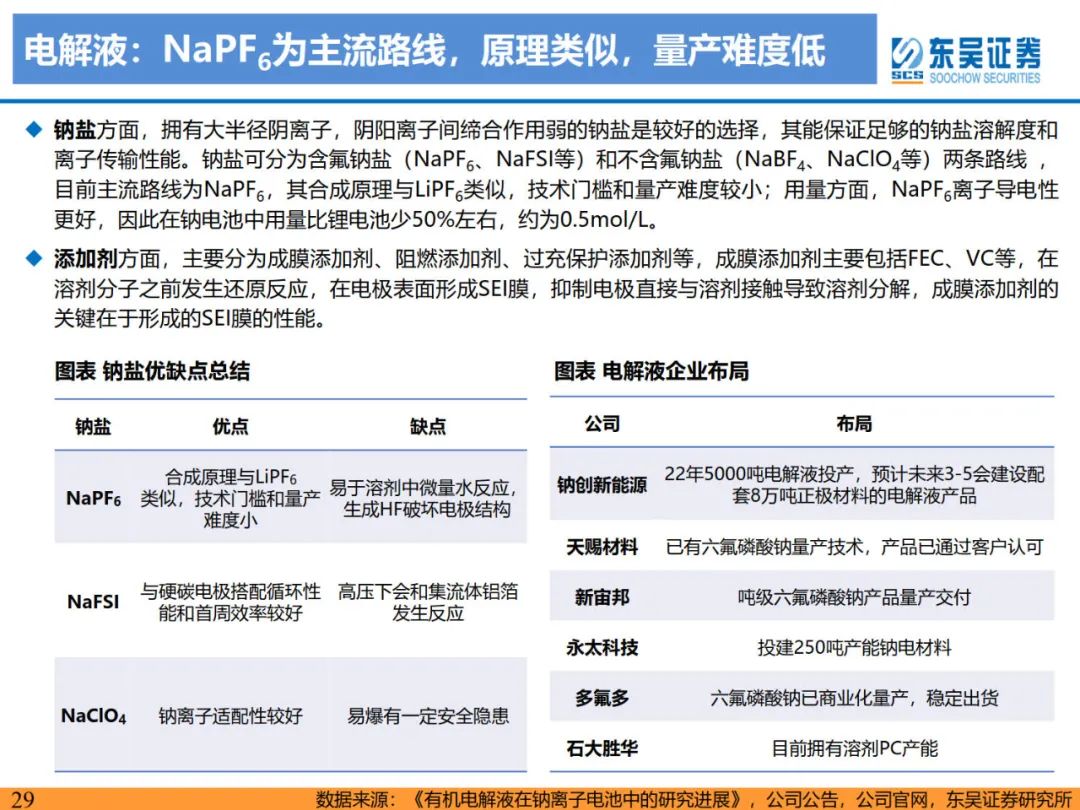

©文章来源于钠电派

来源：锂电那些事

著作权归作者所有，欢迎分享，未经许可，不得转载

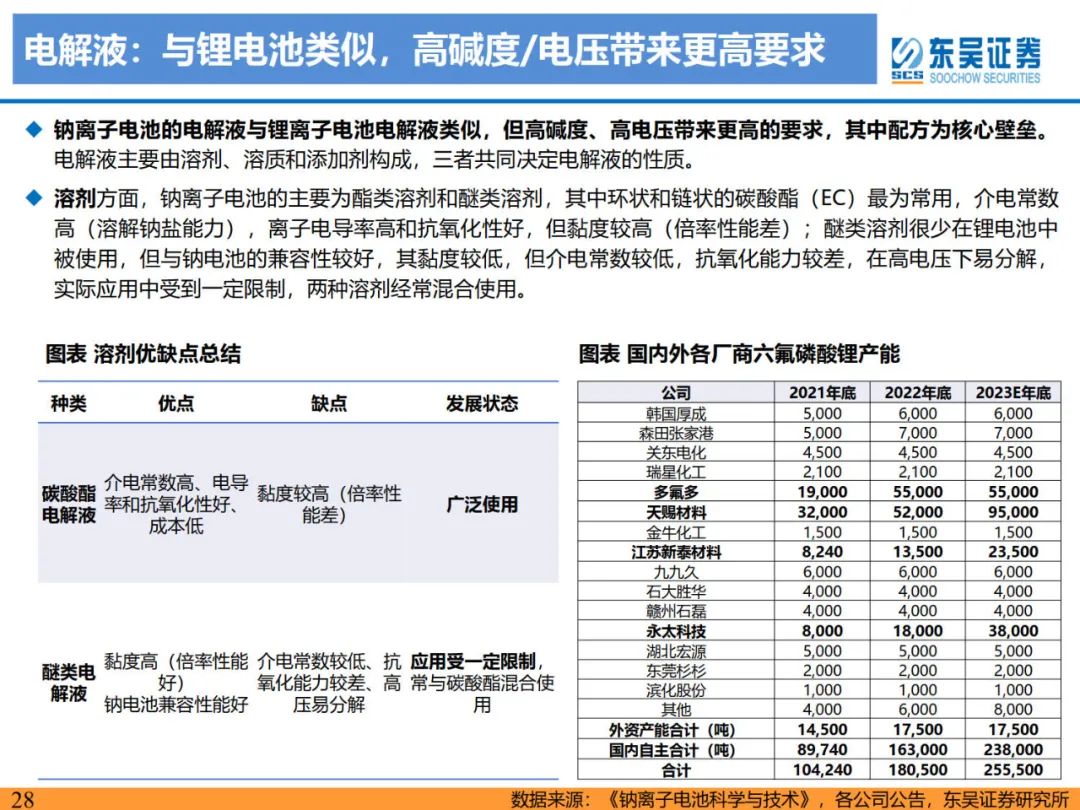

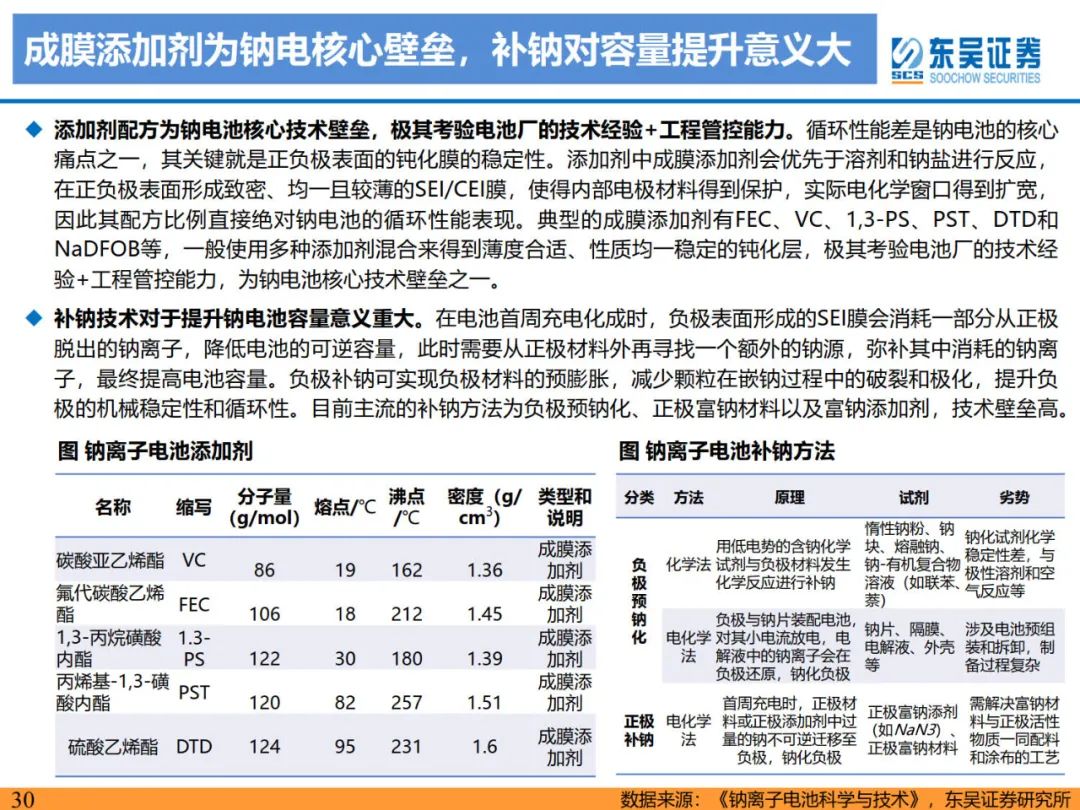

首次发布时间：2023-06-22
