SolidWorks工程图转dwg字体乱码的解决方法

1.在打开工程图后，在“另存为”对话框的“保存类型”下拉框里选择“dwg”并点击下边的“选项”按钮，如下图所示。

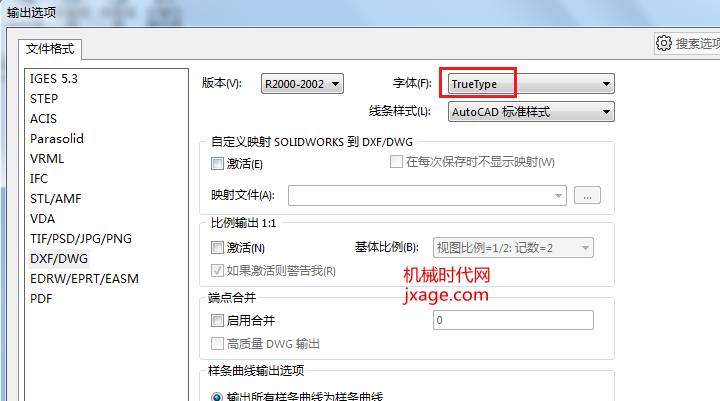

2.将弹出的“输出选项”窗口中将“字体”设置为：TrueType,再单击确定进行转换。

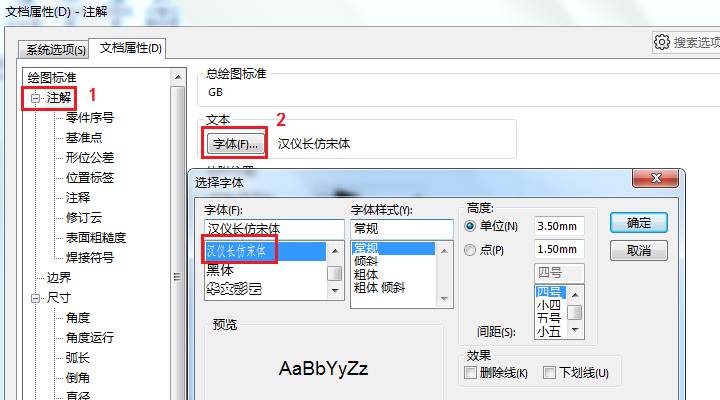

3.若还出现乱码，则打开solidworks安装目录data文件夹下的字体映射文件drawfontmap.txt。打开【工具】-【选项】-【文档属性】-【注解】-【字体】，将字体选择框拉到最下端直到显示出中文字体名，用Ctrl+c和Ctrl+v来将需要的中文字体名**并粘贴到drawfontmap.txt文档中，注意保持三列的格式。

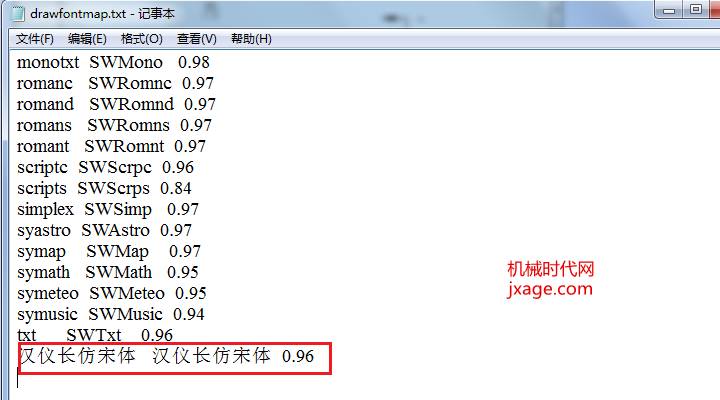

4.将你需要用到的字体粘贴到此文本中最下方，修改后的字体映射文件大致如下图所示，改好后保存并关闭文件即可。

5.修改需要转换的工程图的文档属性，将所有要用到文字的地方，比如：注解、尺寸、表格等等的字体全部设置成上面加入到映射文件中的中文字体。可以将所有的工程图模板文件的文档属性也作同样的设置，以后用此模板所作的工程图无需再设置，可以直接转换dwg格式。全部设置好后关闭SolidWorks再重新打开。
