Solidworks配合参考如何使用？

在Solidworks的组件环境中，插入到组件中的每个零件都需要三个配合。重复地执行这种装配是一件乏味的工作。那么有没有提高装配效率的方法呢？我们可以使用Solidworks的配合参考来实现。

如何运行配合参考命令？

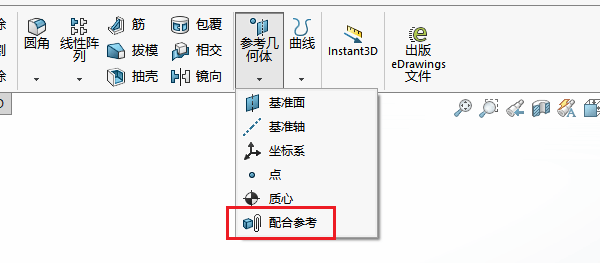

在零件模式下，配合参考命令可以在【特征】选项卡> 【参考几何体】下找到。注意配合参考的零件必须共享相同的名称。

以下面的例子进行简介。

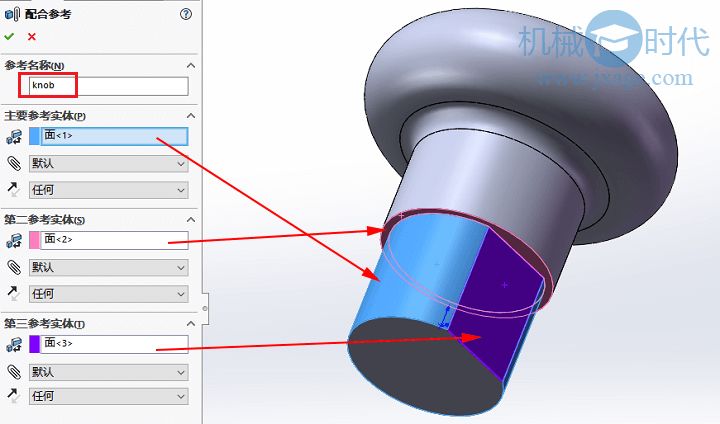

1.首先给零件1添加配合参照，名称为knob。

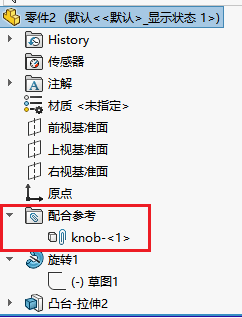

如上图所示，依次选择各个平面，选择上图所示的圆柱面作为主要参考实体，第二参考实体选择零件1底面的重合配对，第三参考实体选择销钉平面上的平行配合。添加完成之后在设计树中会出现一个配合参考文件夹，如下图所示。

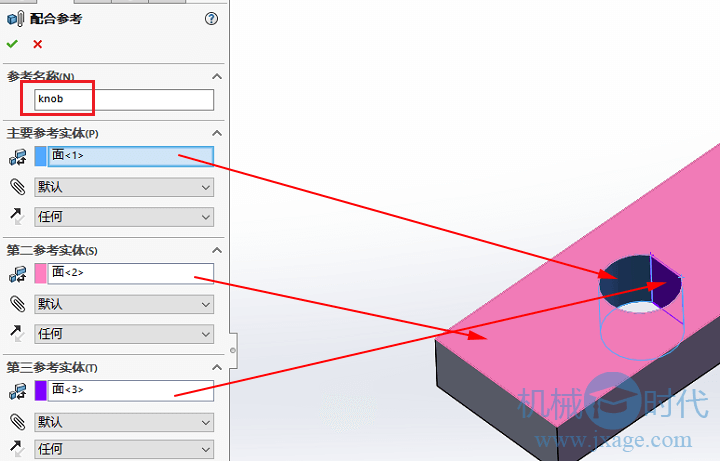

2.采用同样的方法，给零件2添加配合参考。注意配合参考的名称与零件1中的参考名称相同，即名称为knob。

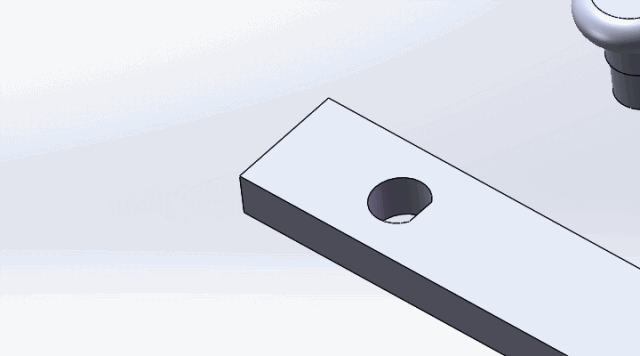

3.新建一个组件，先插入零件1，然后将零件2拖入装配体中时，当零件2靠近零件1上的孔时，两个零件会自动配合。
