SolidWorks竞赛练习题（12）

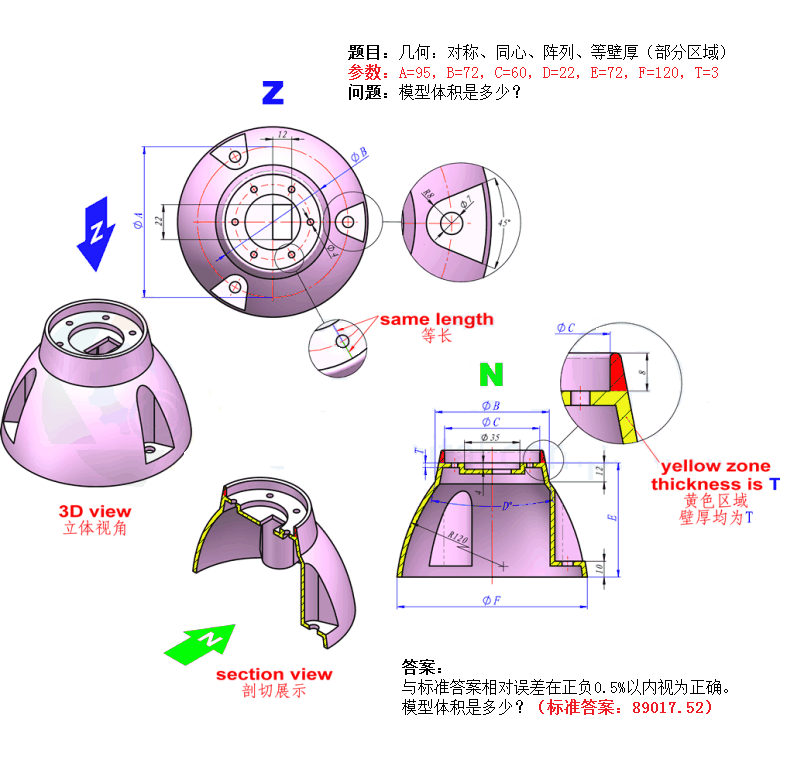

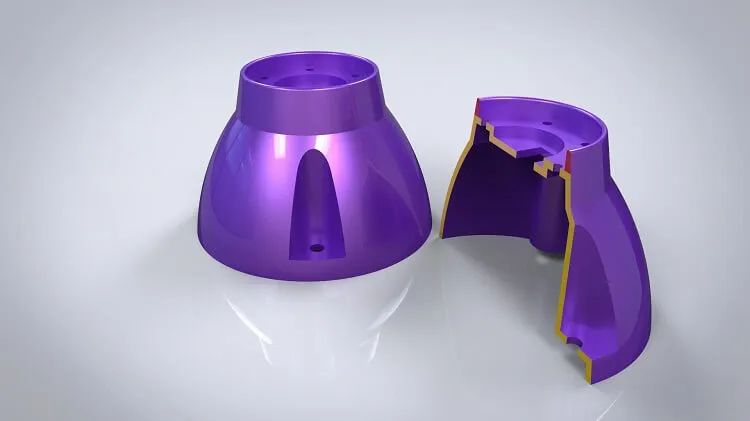

练习题：

点击阅读原文下载模型和练习题

方法：

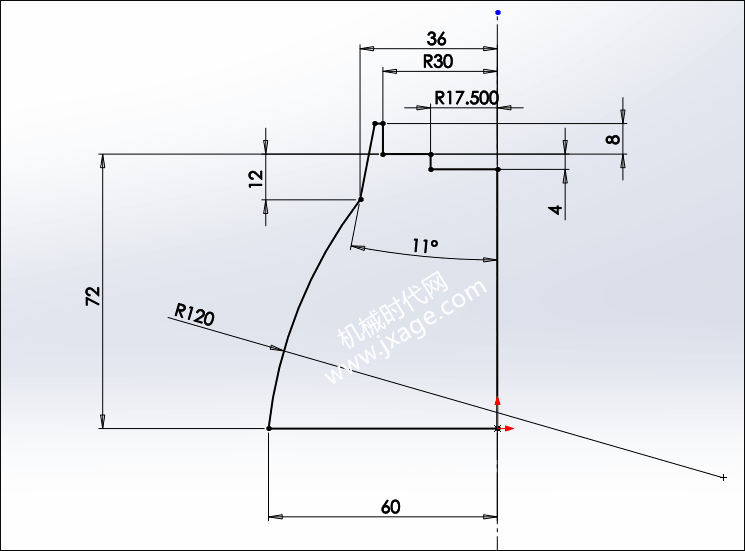

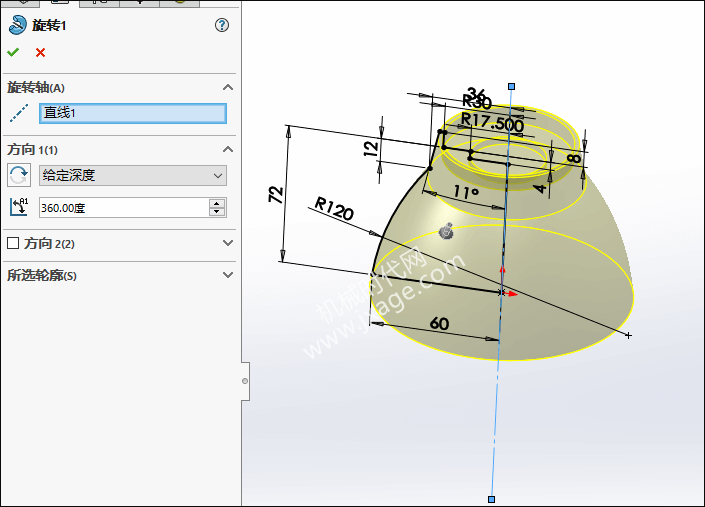

1.点击“旋转凸台/基体”，在前视基准面绘制如下图所示的草图。

完成。

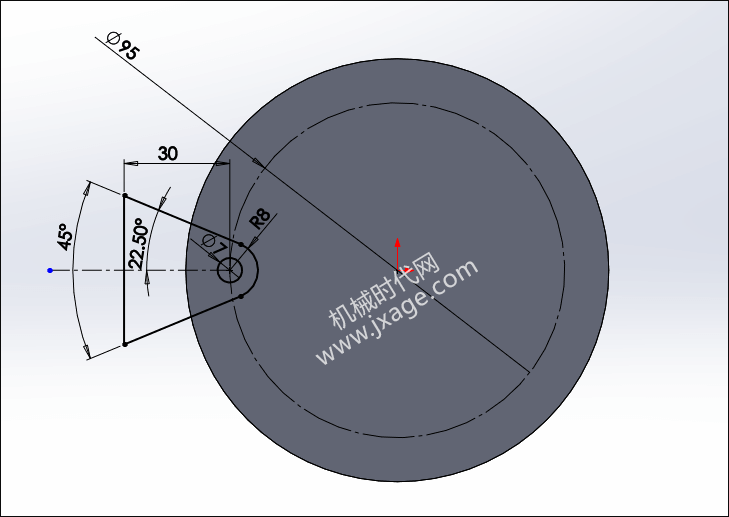

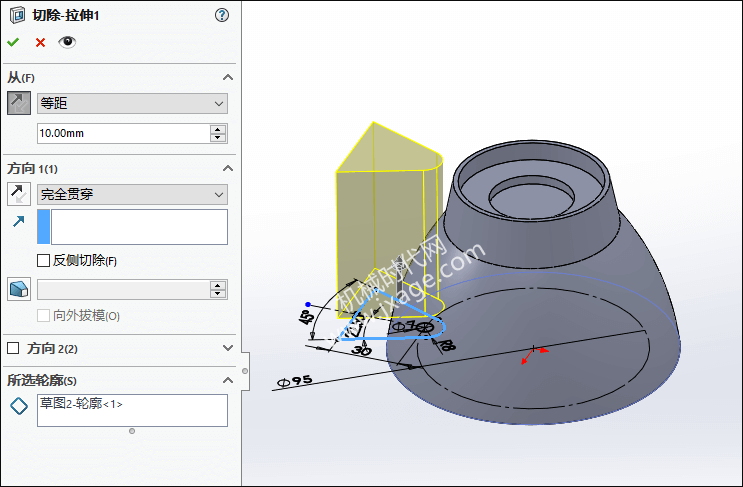

2.点击“拉伸切除”，在模型底面上绘制如下图所示草绘。

开始条件设置为“等距”，等距距离为10mm；终止条件设置为“完全贯穿。

3.点击“圆周阵列”，间距设置为120度，数量为3，要阵列的特征为上一步的拉伸切除特征。

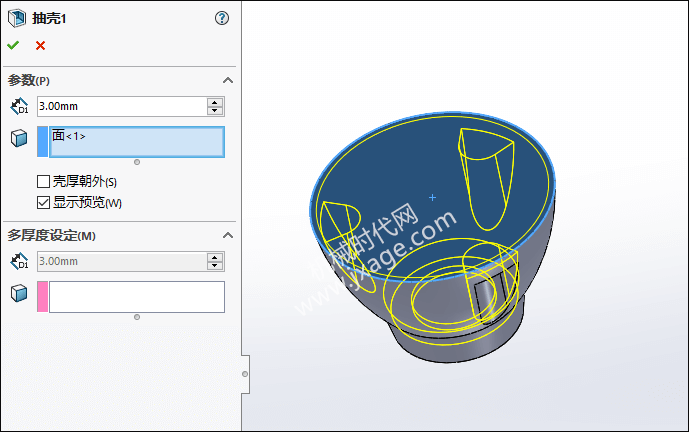

4.点击抽壳，选择模型的底面作为移除的面，厚度为3mm，如下图所示。

完成。

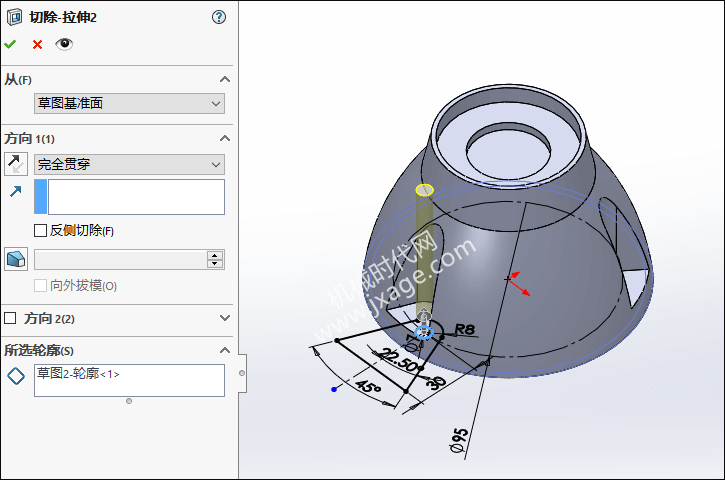

5.点击“拉伸切除”，在模型面上绘制如下图所示草绘，采用完全贯穿的方式进行拉伸。

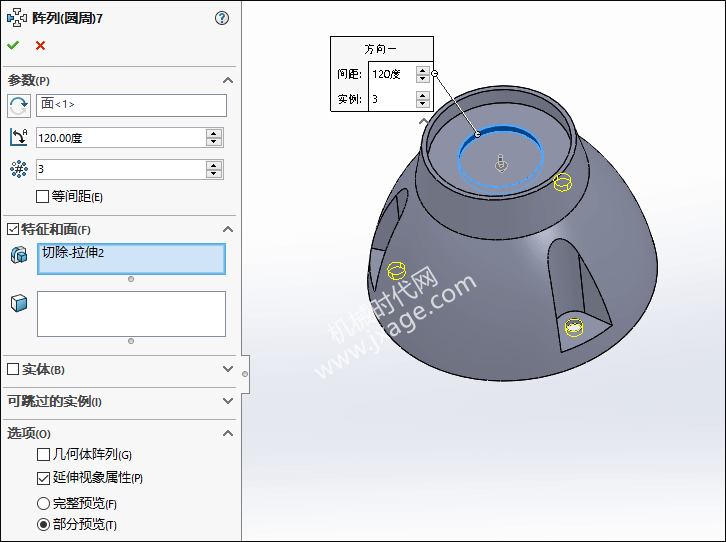

6.点击“圆周阵列”，间距设置为120度，数量为3，要阵列的特征为上一步的拉伸切除特征。

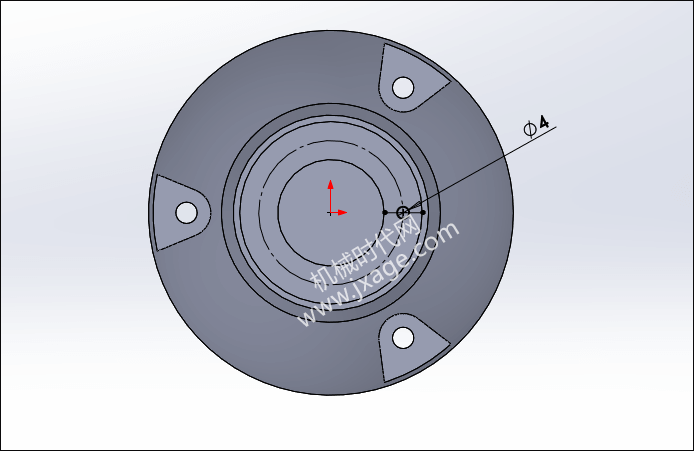

7.点击“拉伸切除”，在模型面上绘制如下图所示草绘，采用完全贯穿的方式进行拉伸。

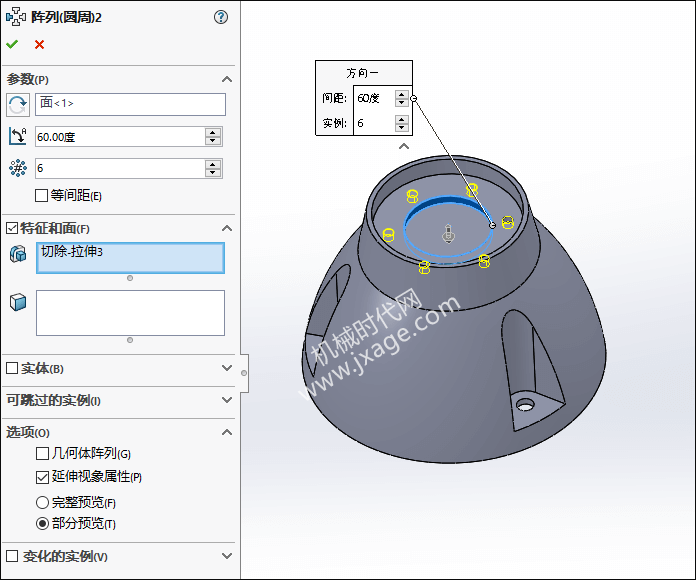

8.点击“圆周阵列”，间距设置为60度，数量为6，要阵列的特征为上一步的拉伸切除特征。

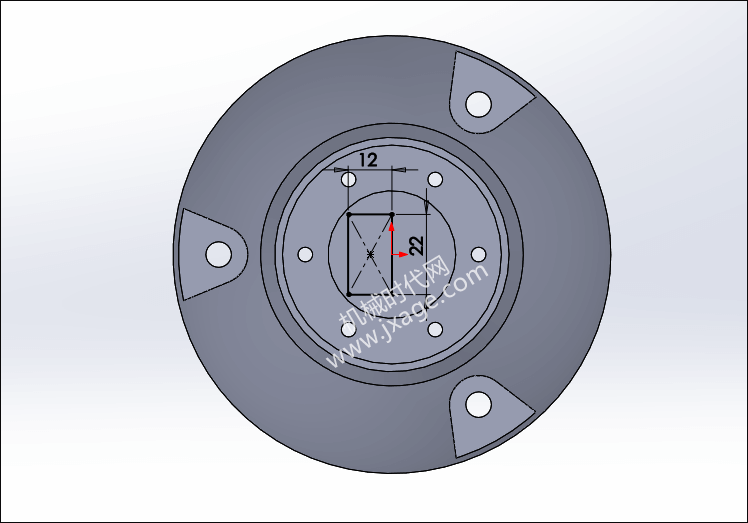

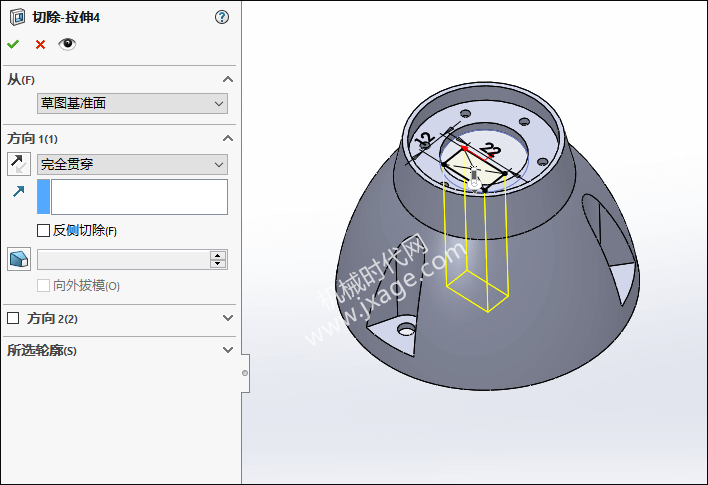

9.点击“拉伸切除”，在模型顶部面上绘制如下图所示草绘。

采用完全贯穿的方式进行拉伸。

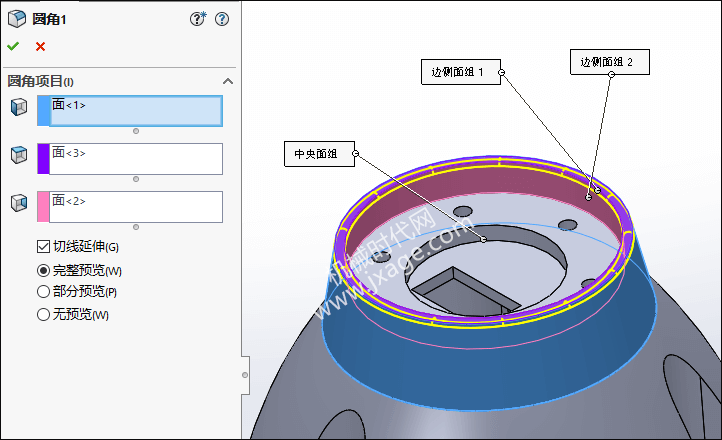

10.倒完整圆角。

11.完成。
