一个已经正常服役了 15 年的高压钢瓶，毫无征兆地炸裂了
概述：
2016 年 3 月 20 日，一套气体灭火系统里，一个已经正常服役了 15 年的高压钢瓶，毫无征兆地炸裂了。它出厂检验合格、材料成分合格、水压试验合格。
把它炸开的，是一个教科书级的环境辅助应力腐蚀开裂（SCC）。而真正让人后背发凉的是后面那个数字：现行标准里的常规水压试验，对这种内部裂纹的漏检率高达 86%。
01先认识一下“事故现场”
IG-541，商品名 Inergen（烟烙尽），是一种非常主流的清洁气体灭火剂，用来替代会破坏臭氧层的“哈龙”。它的成分是：
52%
氮气（N₂） 40%
氩气（Ar） 8%
二氧化碳（CO₂）
灭火原理很简单：喷放后把防护区的氧气浓度从 21% 压到 15% 左右，火就烧不起来了。但请记住那 8% 的 CO₂——它在这起事故里是关键角色。

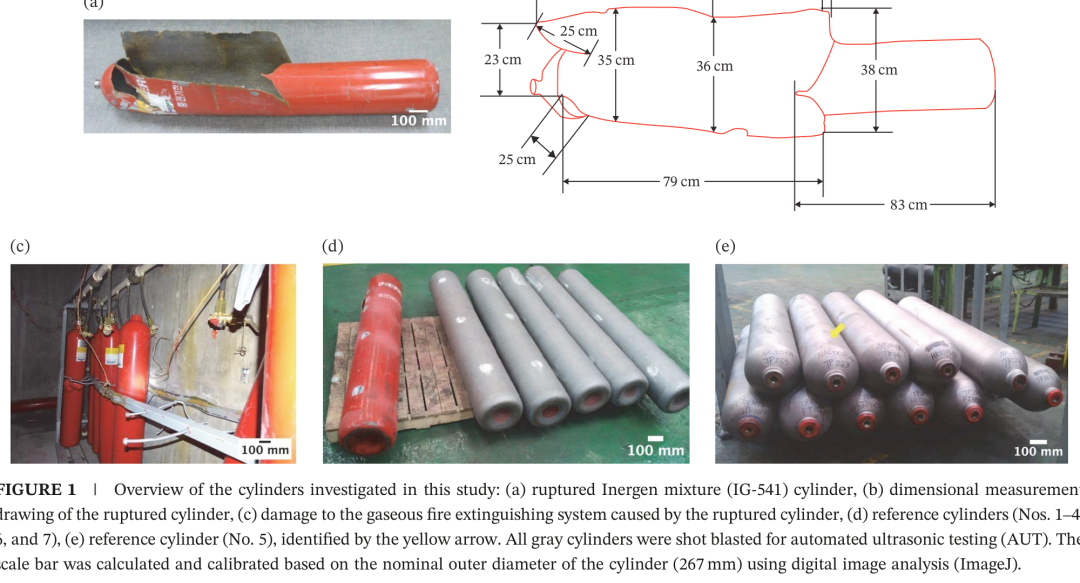

出事的气瓶，是一个无缝低合金锰钢瓶，热旋压成型、淬火+回火，参数如下：
外径 267 mm，最小壁厚 6.8 mm，容积 80 L 工作压力 15 MPa，设计压力 16.6 MPa，水压试验压力 27.8 MPa
它的时间线也很清楚：
2001 年 3 月
：制造 2007 年 7 月
：充装到名义工作压力 15 MPa，之后没有再做水压试验 2016 年 3 月 20 日
：灾难性破裂，服役正好约 15 年

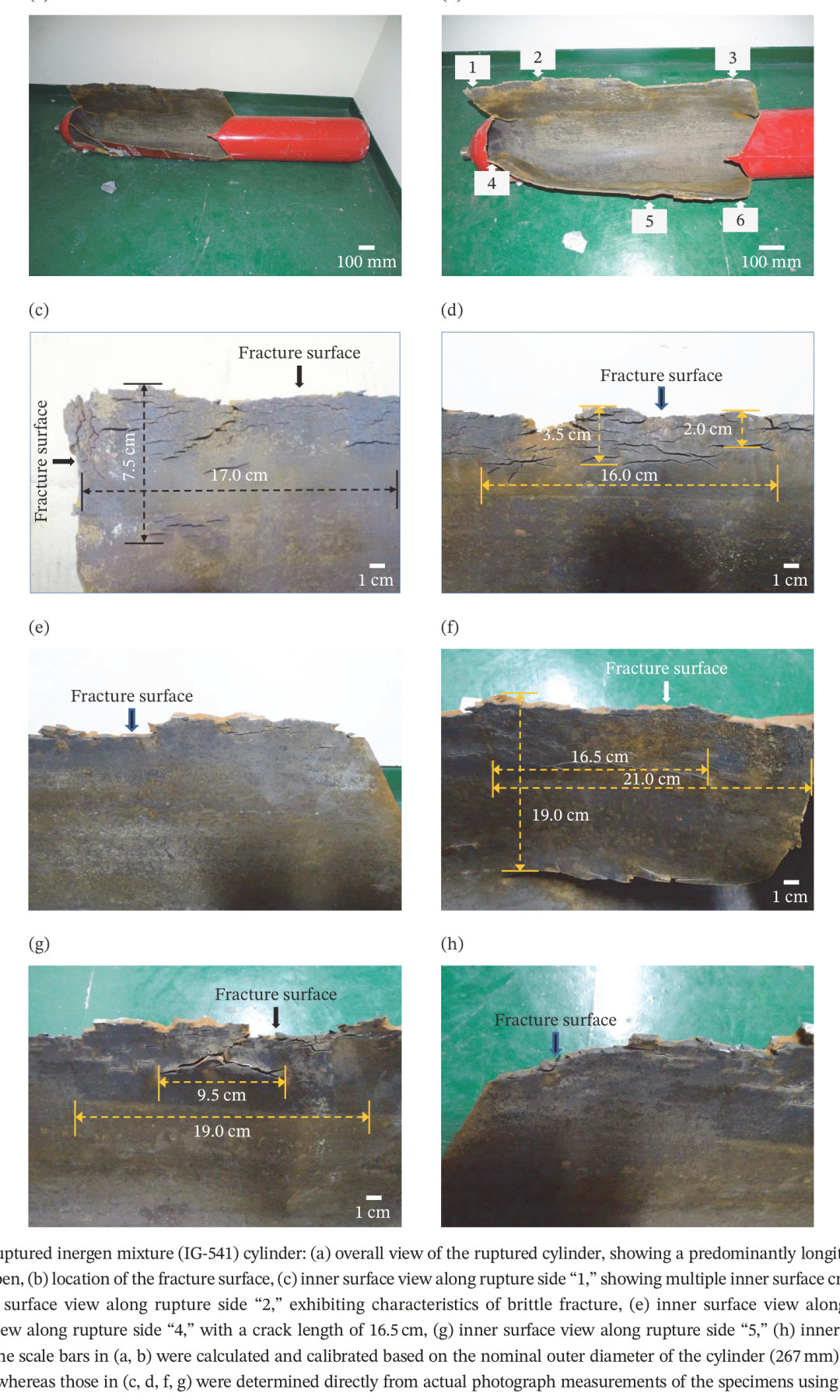

02第一步：看断口——脆性断裂，纵向撕开
破裂的气瓶呈现一条以纵向为主的裂缝，沿着气瓶轴向把整个瓶体撕开，还发生了剥落和碎裂——这是典型的脆性断裂特征。内壁可以看到大量锈蚀产物，次生裂纹非常密集，而且裂纹起始点不止一个。

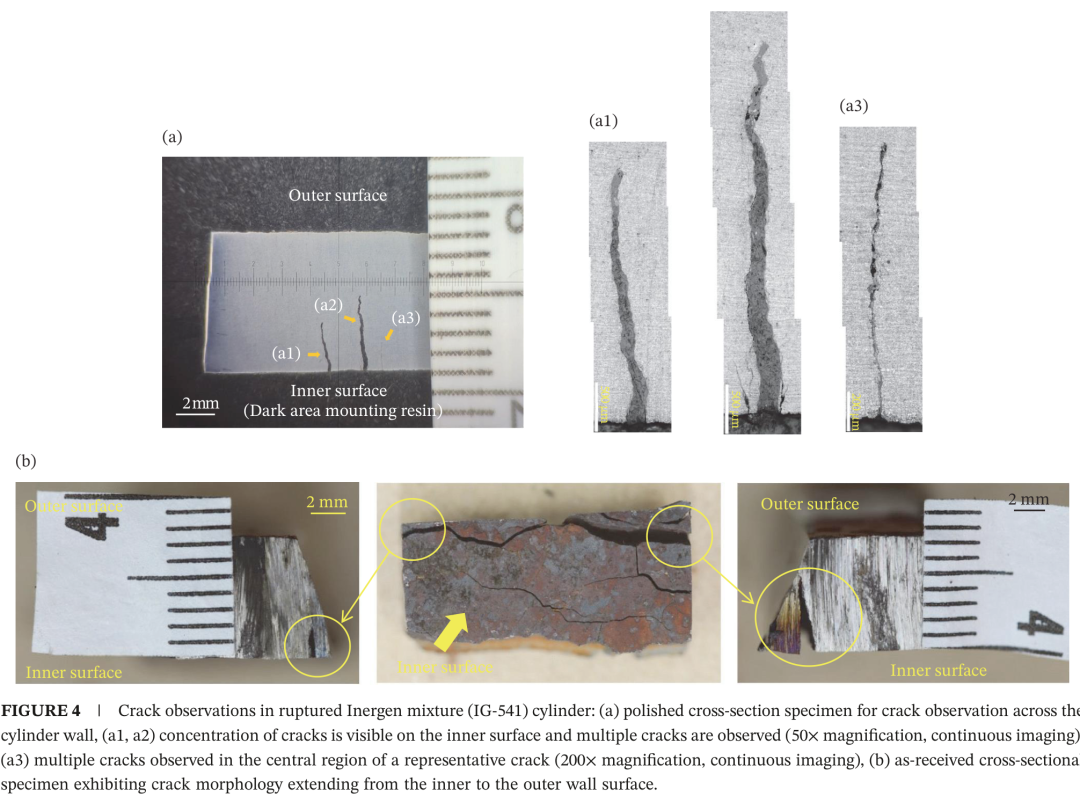

03第二步：横截面——裂纹从内壁“爬”到外壁
把瓶壁切开、抛光后看横截面，结论非常明确：
裂纹全部起源于内壁，内壁的裂纹又多又密，多条裂纹同时向外扩展； 其中一条裂纹在 7.4 mm 的壁厚里已经扩展了 5.4 mm（约 73%），差一点就贯穿。
这说明腐蚀是从里面发生的，而不是外面。

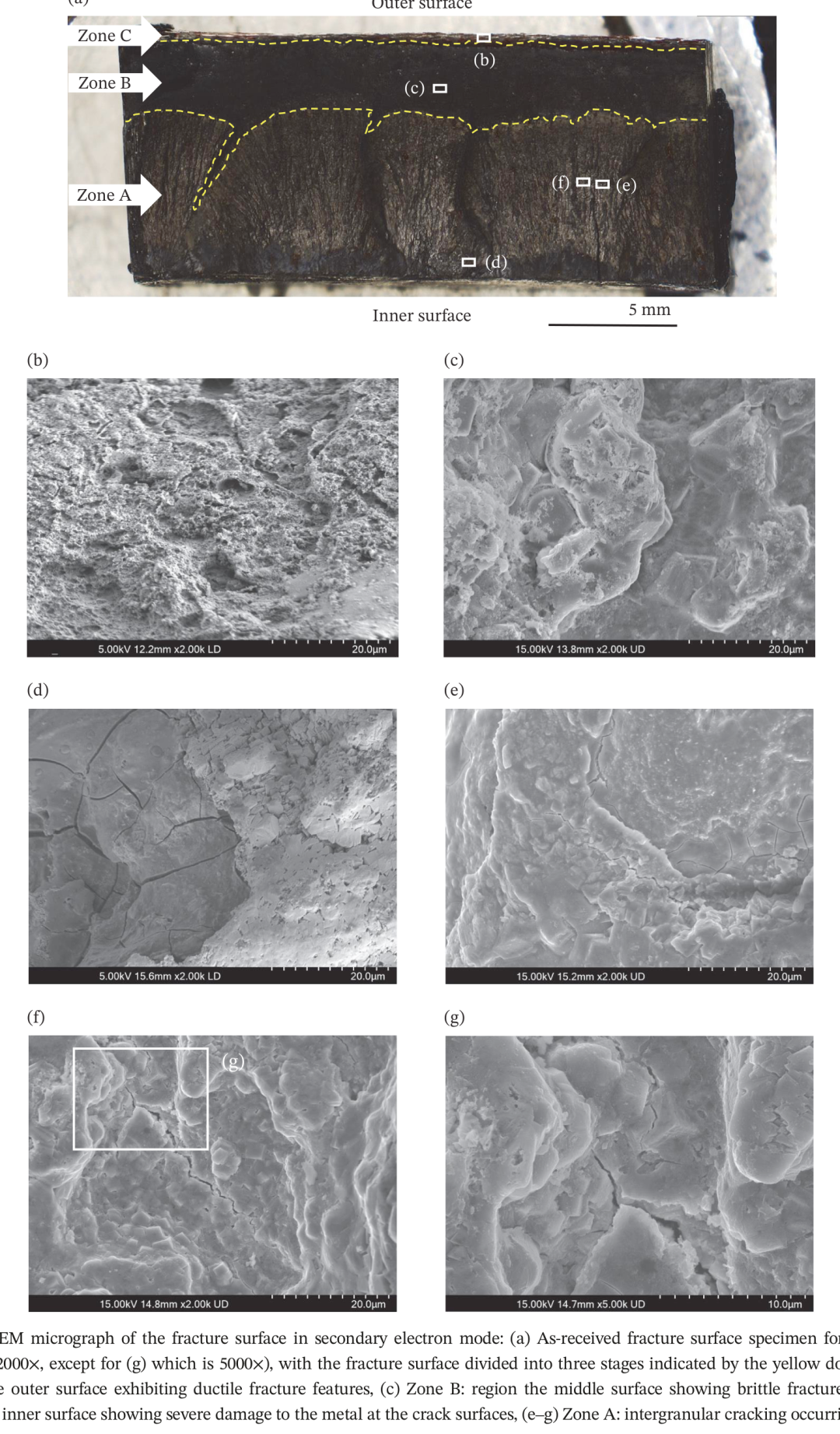

04第三步：SEM——晶间开裂，SCC 的“指纹”
电镜下，断口被分成三个区域：
A 区（靠近内壁，裂纹源）
：金属严重损伤，放大到 5000 倍能清楚看到晶间开裂（intergranular cracking）——裂纹沿着晶粒边界走，这是应力腐蚀开裂最典型的“指纹”； B 区（壁厚中间）
：脆性断裂特征； C 区（靠近外壁，最后断裂区）
：韧性断裂特征（韧窝）。
从内壁到外壁，正好对应“腐蚀起裂 → 稳定扩展 → 瞬时过载断裂”的完整过程。

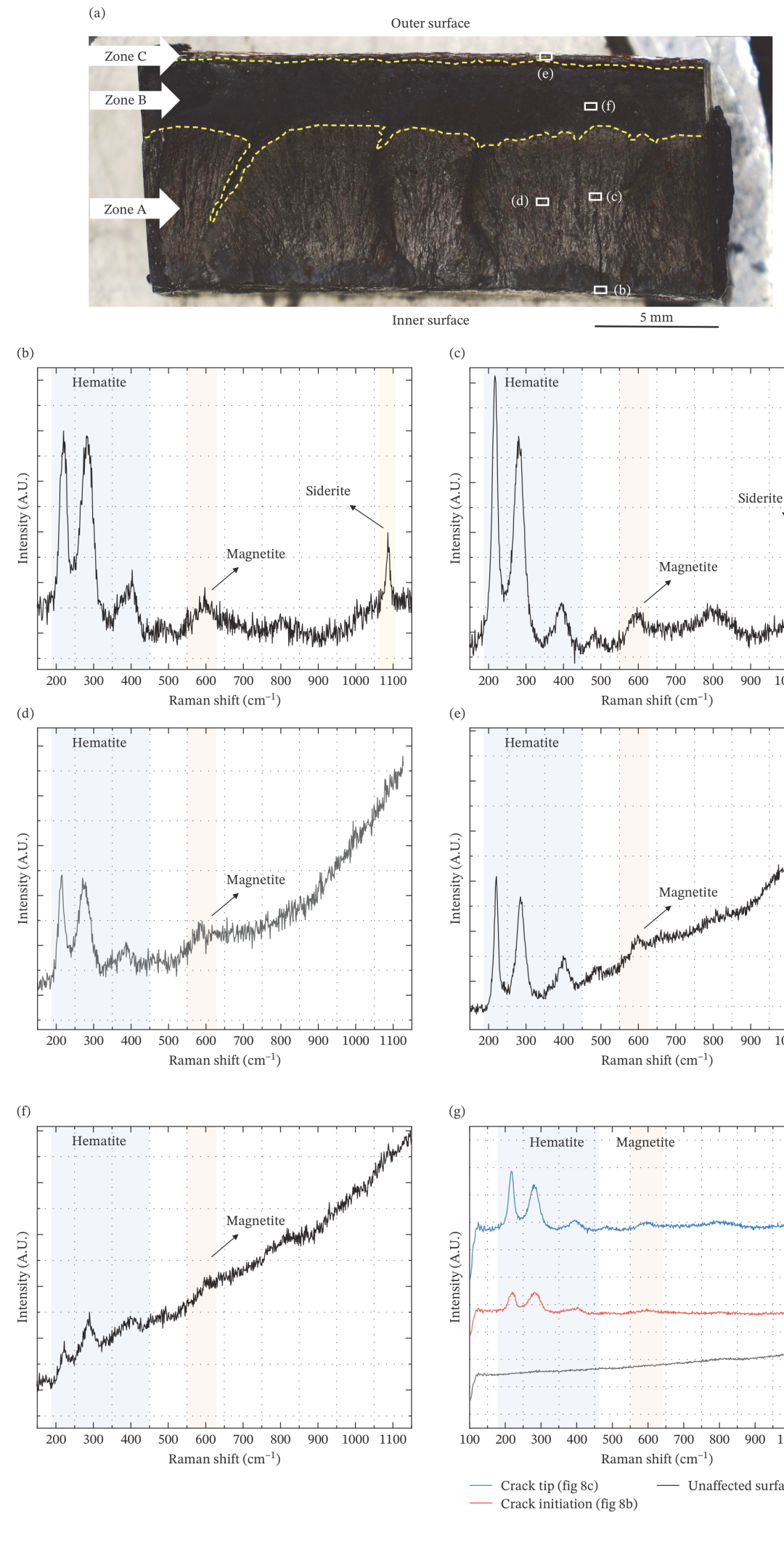

05第四步：拉曼光谱——找到 FeCO₃，腐蚀实锤
光有裂纹形态还不够，得证明裂纹里确实发生了 CO₂ 腐蚀。研究团队用拉曼光谱扫描了整个裂纹路径，结果：
在裂纹起始处和裂纹尖端，同时检测到两个特征峰：菱铁矿 FeCO₃（siderite），1090 cm⁻¹ 和 磁铁矿 Fe₃O₄（magnetite），668 cm⁻¹； 而在没有裂纹、未受影响的内壁表面，检测不到 FeCO₃。
FeCO₃（菱铁矿）是关键——它是 CO₂ 水溶液腐蚀的标志性产物，只有在缺氧、含 CO₂ 的水溶液里才会结晶析出。它出现在裂纹尖端，等于直接证明：裂纹里曾经存在一个被 CO₂ 酸化的局部水环境。
CO₂ + H₂O → H₂CO₃（碳酸）→ H⁺ + HCO₃⁻
Fe → Fe²⁺ + 2e⁻
Fe²⁺ + CO₃²⁻ → FeCO₃↓
06应力腐蚀开裂讲究“三要素同时具备”：
敏感材料
：低合金锰钢经淬火回火后是高强回火马氏体，强度高但天生对应力腐蚀更敏感，该瓶屈服强度约 816 MPa； 特定腐蚀环境
：高压 CO₂ + 微量残留水分 → 在瓶内形成局部碳酸（H₂CO₃）电解质。干燥的 CO₂ 本身没有腐蚀性，罪魁祸首是水； 持续拉应力
：内压产生的环向应力。
用薄壁公式算一下（工作压力 15 MPa，内半径 126.1 mm，壁厚 6.8 mm）：
σ_h = P·r_i / t = 255.61 MPa （环向应力）
σ_a = P·r_i / 2t = 127.81 MPa （轴向应力）
环向应力已经达到屈服强度的 31.3%。一个高强钢瓶，装着高压 CO₂，带着一点没抽干净的水，再被内压持续拉着——裂纹就在内壁悄无声息地长了 15 年。
07水压试验，为什么没拦住？
研究团队把同一系统里另外 7 个气瓶全部召回，做了全套检测：

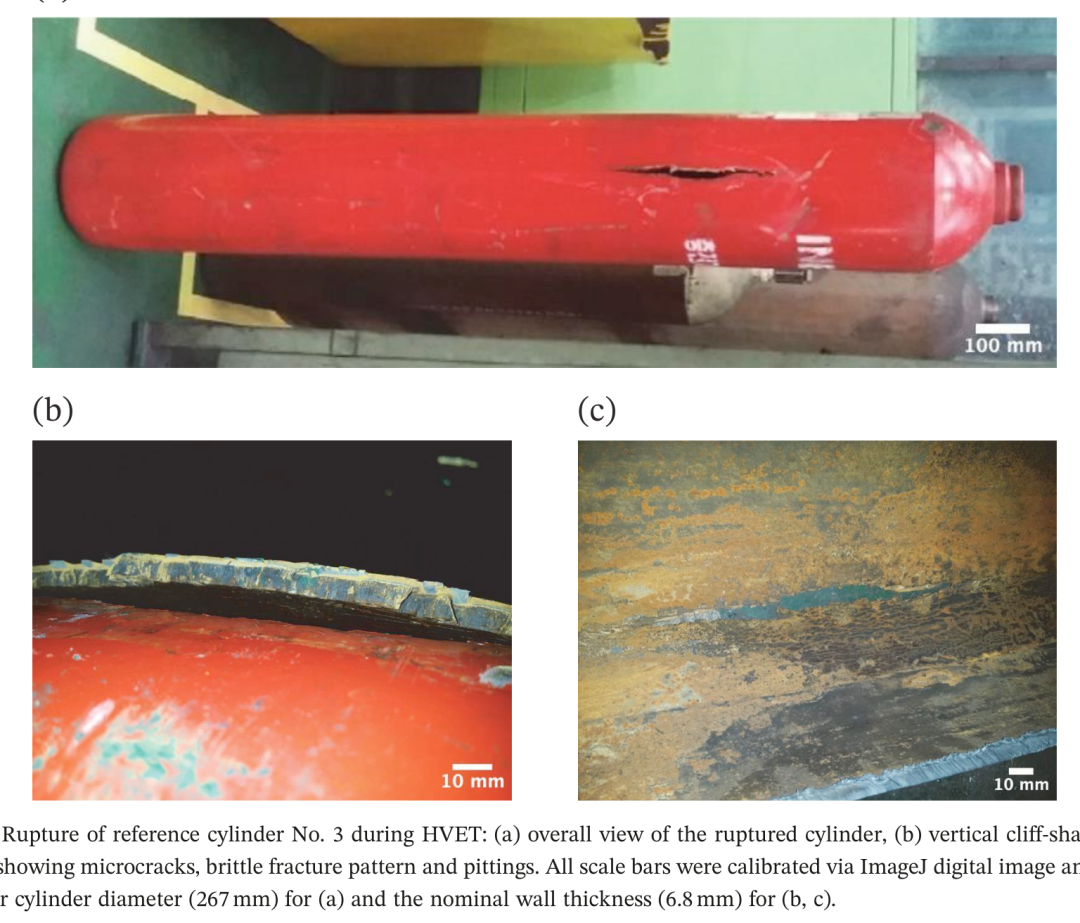

7 个气瓶按标准做了水压容积膨胀试验（HVET），其中 6 个内部已经有裂纹； 但这 6 个，全部“通过”了水压试验； 唯一没通过的 3 号气瓶，是在加压到 20 MPa 时直接在试验台上破裂了。
也就是说，6 个带裂纹的气瓶，水压试验一个都没拦住——标准 HVET 对这种裂纹的假阴性率高达 86%。
为什么会这样？因为水压试验的判定逻辑是“看整体变形”：加压到试验压力，测气瓶的总容积变形，卸压后如果永久变形量不超过总变形量的 10%，就算合格。它本质上是在考验气瓶“整体还能不能承压”，而不是在检测“局部有没有裂纹”。
只要裂纹还没大到让整个瓶体发生明显塑性变形，气瓶就能通过——但裂纹会在后续服役中继续长大，直到突然断裂。这 6 个气瓶的永久膨胀率只有 2.0%~5.2%，全部远低于 10% 的判废线，于是全部“合格”。
08那什么方法能检出？
研究团队同时用了两种无损检测：

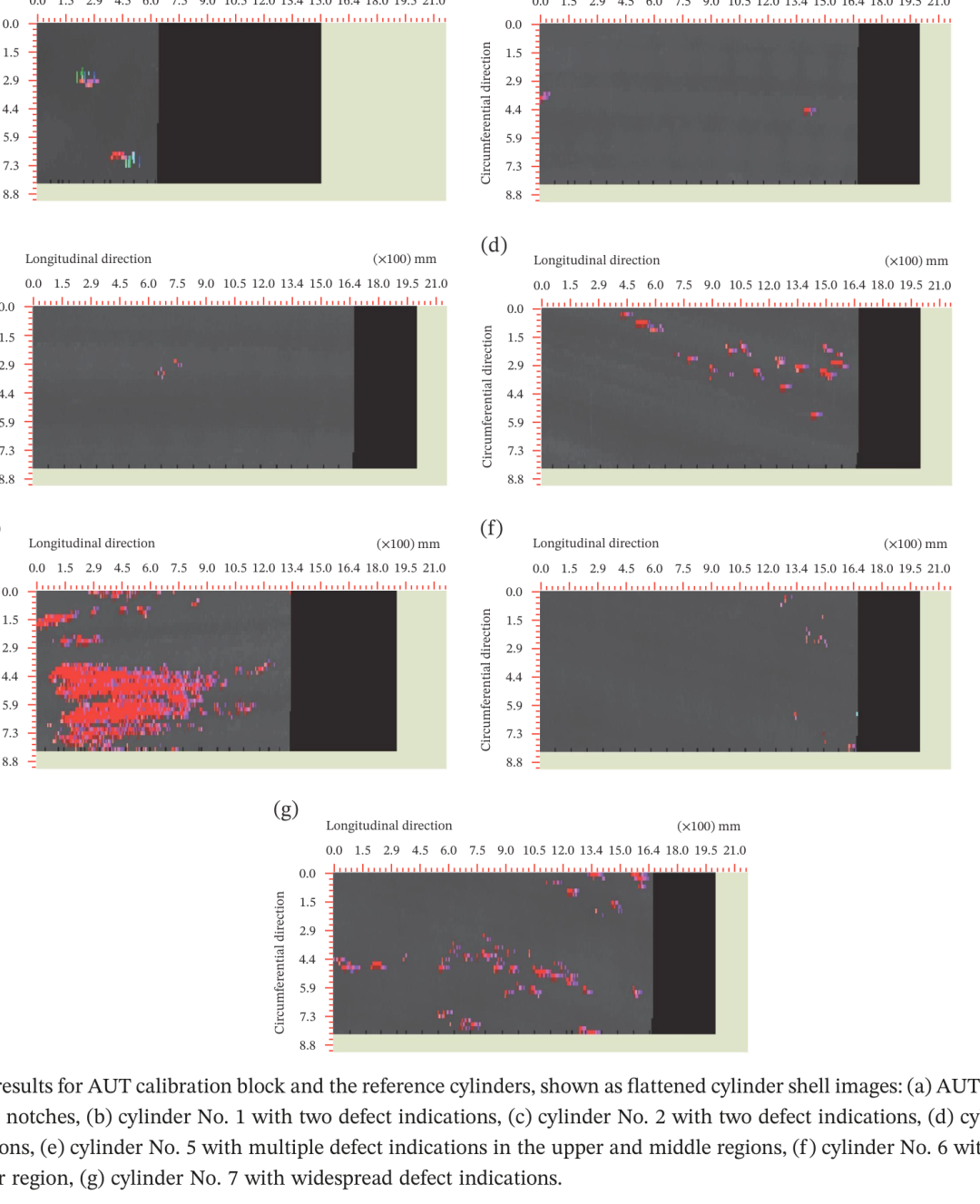

自动超声检测（AUT）

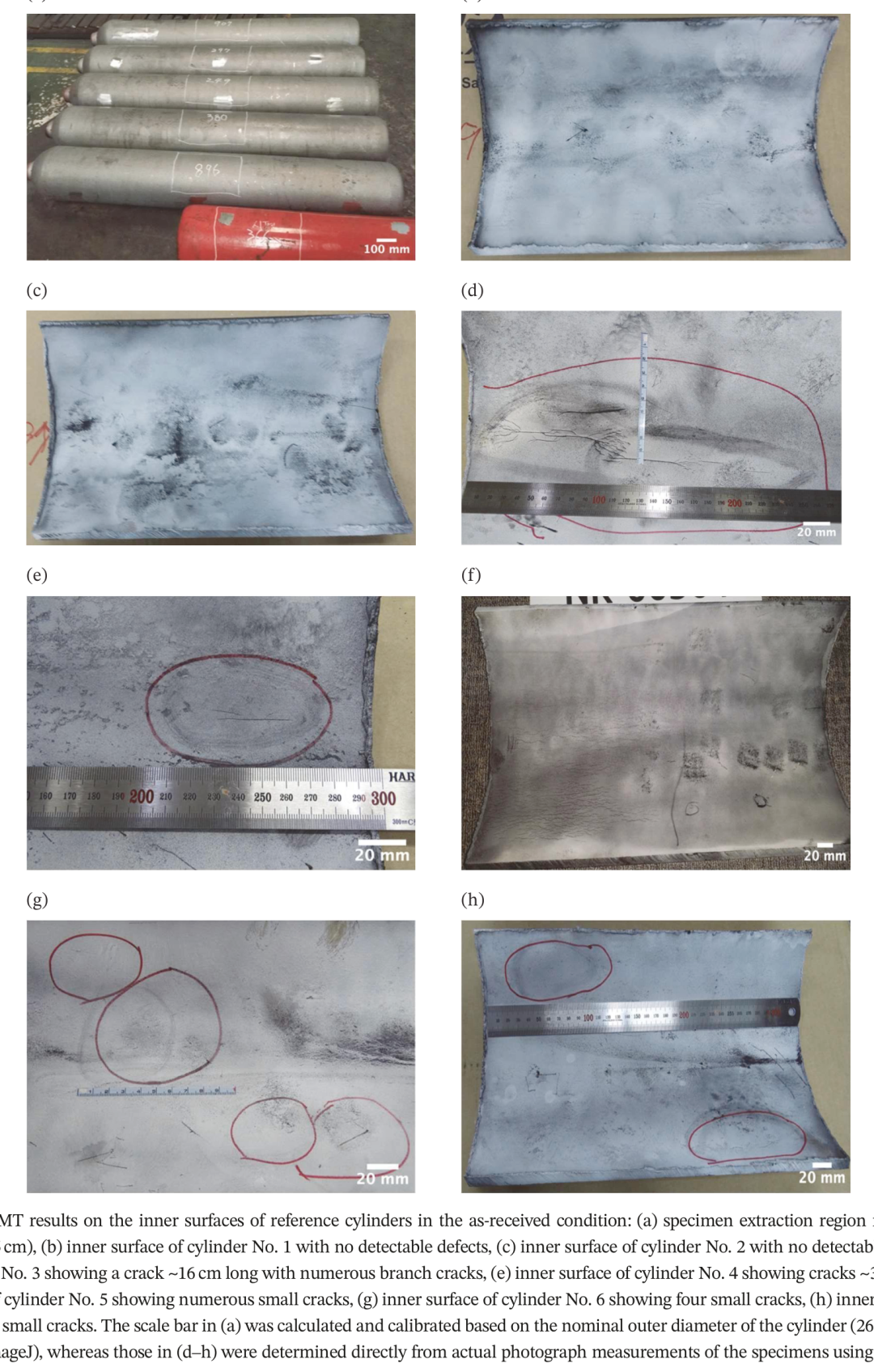

：7 个气瓶里的裂纹缺陷全部检出，一个不漏； 磁粉检测（MT）
：表面开口的裂纹也能检出，5 个气瓶被发现有裂纹。
AUT 能检出埋藏在壁厚内部的纵向裂纹，而这正是水压试验的盲区。
09怎么从根上预防？
1. 烘烤工艺（bake-out oven），把水彻底抽掉
气瓶先在 100~110°C 加热，让内壁和金属基体里吸附的水变成水蒸气； 同时用真空泵抽真空，抽到 1.33×10⁻³ Pa； 加热和真空同时进行，把残留水分彻底排掉后再充装。水没了，碳酸形不成，SCC 就从源头被掐断。
2. 用 AUT 补充甚至替代周期性水压试验
同批次、同系统的气瓶 100% 做 AUT； 查出裂纹的气瓶强制报废、物理销毁； 无缺陷的气瓶，重新烘烤干燥后才能再次投入使用。
写在最后。
最有警示意义的结论是：水压试验合格，不等于气瓶安全。它能证明气瓶“现在没炸”，却证明不了“里面没有正在长大的裂纹”。
对做高压储氢、做 CCUS 的人来说，这个教训同样适用：只要介质里有 CO₂、有微量水，又是高强钢，就必须从“控制水分”和“换用能真正检测裂纹的 NDT 方法”两头同时下手。干燥，是最好的防腐剂；而能看见裂纹的检测，才是真正的安全阀
