本文讨论普通固体区域的体积能量源项。在SI单位下,其单位是W/m³;具体输入仍应以当前界面显示的单位为准。薄壁、壳层及特殊物理模型应按各自定义处理,不能直接套用同一种换算。
总功率P描述一个部件每秒产生多少热量。体积热源qᵥ描述每立方米材料每秒产生多少热量。若发热在体积V内均匀分布,两者满足:
qᵥ = P / V;P = qᵥ × V。
壁面热流密度则以W/m²表示,描述单位面积上的热量传递。元件内部产生热量,与热量从表面传入,是两种不同的物理描述,不能因为总功率相同就随意互换。Ansys传热理论说明分别给出了能量源项与传热过程的作用。

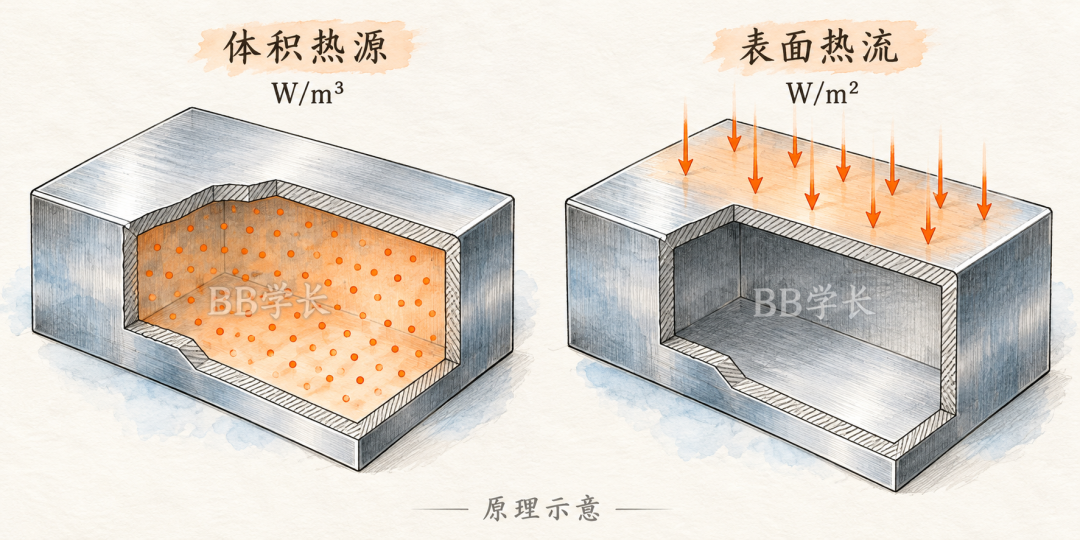

图注:原理示意。左侧表示内部体积发热,右侧表示表面输入热流;不是两次仿真的结果对比。
还要确认功率的来源。电机额定输出功率不是电机内部损耗;电控输入电功率,也不能全部当作器件发热。热模型需要的是对应部件在目标工况下转化为热的那部分功率。
以下仅作单位换算示例,不是案例实算数据。假定一个元件总发热功率为100 W,模型中实际施加热源的体积为20 cm³,且采用均匀发热假设。
20 cm³ = 2×10⁻⁵ m³,因此体积热源为100 ÷(2×10⁻⁵)= 5×10⁶ W/m³。数值看起来很大,并不意味着总功率很大;乘回这个小体积,结果仍然是100 W。
若误把100填入单位为W/m³的字段,该区域总发热只有100×2×10⁻⁵=0.002 W。此时即使残差下降、温度场平滑,也是在求解一个发热量严重偏小的模型。
换算体积应来自实际网格中的目标区域,而不是凭几何外形估计。毫米与米的长度换算相差1000倍,体积则相差10⁹倍,因此几何导入尺度尤其需要核对。Ansys官方说明也建议通过区域体积与恒定体积源项的乘积检查总发热功率。
体积V不是整个计算域的体积,而是该热源实际作用的区域体积。一个设备包含发热芯片、封装、散热底座和周围空气;若只有芯片发热,就不能用整个设备体积去除芯片损耗,再只把所得源项加到芯片上。

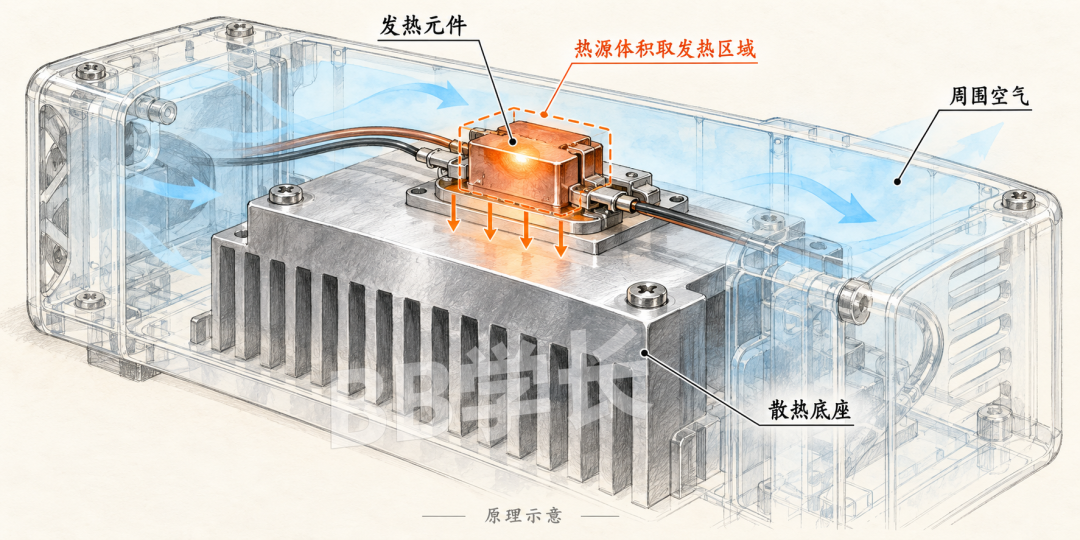

图注:原理示意。发热元件产生热量,底座和周围空气参与传热;不代表所有区域都应设置相同的发热源。
多个区域也应分别核对。如果两块芯片共同承担100 W,应根据各自损耗分配功率,而不是每块都施加100 W。若已通过电热耦合计算焦耳热,再手动添加同一份损耗,还可能造成重复计入。
完整模型与半模型的区别,通常不是把所有热源数值都减半。只有几何、材料、发热和边界条件满足相应对称性时,才适合用对称模型代表完整对象。
沿用上面的均匀发热示例:完整元件体积20 cm³、功率100 W;对称半模型体积10 cm³,对应功率50 W。两者的P/V相同,因此体积热源仍为5×10⁶ W/m³。

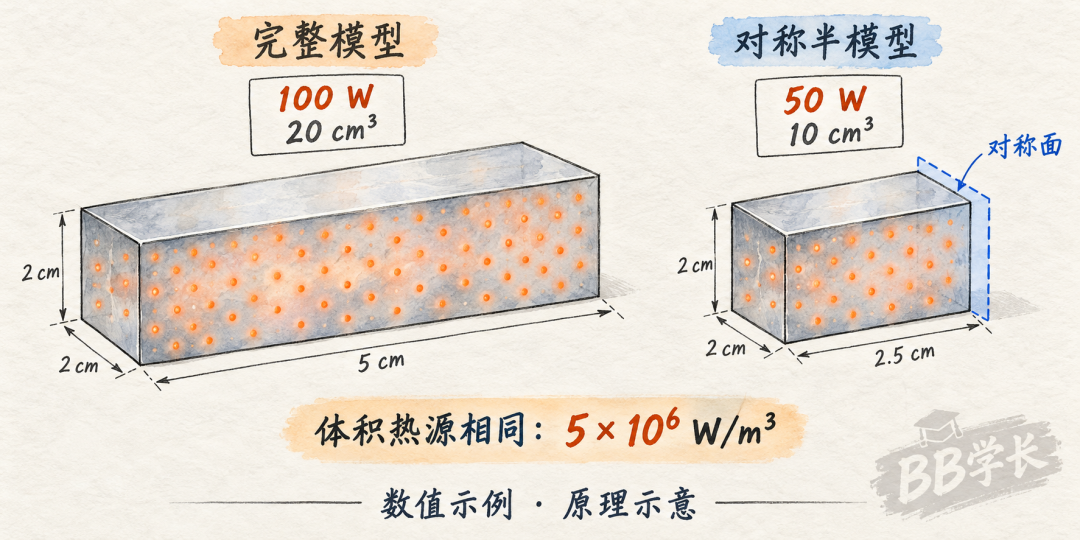

图注:数值示例,原理示意。成立前提是均匀发热及相应对称条件;实际非均匀损耗不能简单按体积比例分配。
若在半模型上保留完整的100 W,单位体积发热会翻倍;若体积已经减半,又把体积源项减半,总功率则变成原模型的四分之一。
几何等效需要另外判断。例如将复杂绕组等效为一个实体区域,若该区域代表完整绕组,就应保留它所代表的总损耗,再按等效区域体积重新换算。总功率守恒只是第一步,等效导热系数、接触热阻和损耗分布仍会影响温度,不能据此保证热点一致。
均匀热源可以直接用“区域体积×源项”核对功率。若热源随空间、温度或时间变化,则需要对实际源项做体积积分,即把每个单元的“发热强度×单元体积”相加,而不是用源项的简单算术平均值乘总体积。
核对对象应覆盖所有发热区域,并使用当前工况和时刻的源项。具体报告或自定义表达式的实现方式取决于源项定义与软件版本;不能只检查输入框中的一个数值。
最后再检查能量收支。稳态下,应把发热、边界热传递以及进出口携带的能量一起考虑;瞬态升温阶段,还要计入模型内部储存的能量。部件之间的内部传热不能再次当成整个系统对外排出的热量。
1.看单位:确认输入的是总功率、体积热源还是表面热流密度。
2.查来源:使用目标工况下的热损耗,不直接套用额定输出功率。
3.核体积:采用实际施加热源的区域体积,并检查几何尺度。
4.算总量:逐区域积分或相乘求和,核对对称缩减与重复计入。
5.查收支:结合稳态或瞬态条件检查能量平衡,再分析温度结果。
这份清单可用于建模前核对,也可用于排查“温度明显偏低或偏高”。需要学习完整热仿真流程,可结合相关案例教程;已有模型可通过公众 号后台说明工况,沟通模型排错与技术辅导需求。
技术资料核对日期:2026年10月15日。本文为原理说明与数值示例,未运行新的Fluent算例,不包含实际温度预测。
