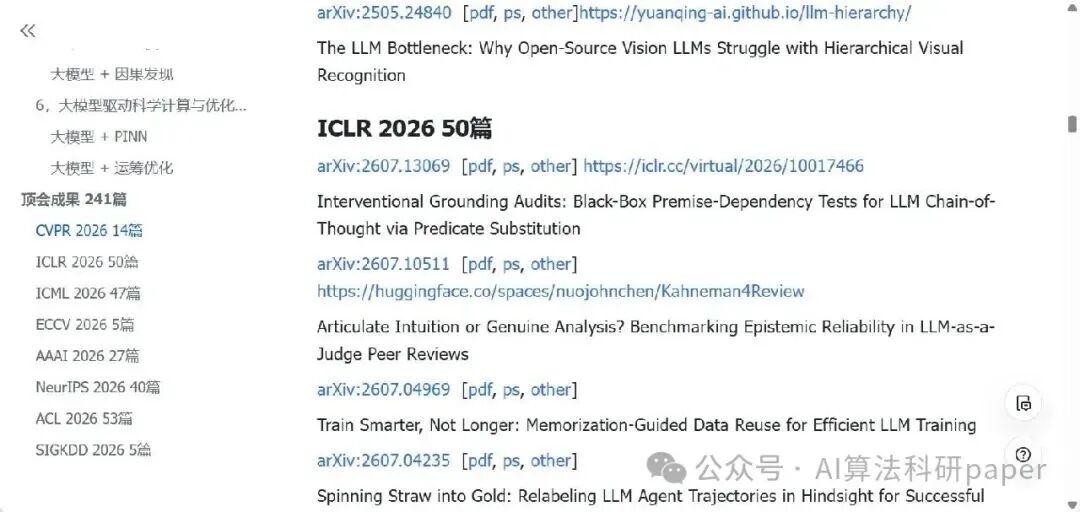

二、241篇大模型顶会论文

这部分筛选自2026年CVPR、ECCV、AAAI、ICLR、ICML、NeurIPS、ACL、SIGKDD这8大主流顶会。

如果前一部分是帮助你了解不同方向，那么这一部分更适合用来集中查看顶会中有哪些相关工作、不同研究采用了什么方法，以及实验是如何验证效果的。

无论你是准备开题、写综述，还是已经有了初步方向、想进一步寻找创新切口，都可以从中挑选与自己课题相关的论文，参考已有方法与实验思路，继续挖掘值得研究的问题。

三、哪些同学适合收藏？

如果你正在做大模型相关课题，可以根据自己的需求使用这份合集：

选题阶段：对照不同研究方向，拓展可调研的课题范围。
文献调研：按研究主题积累相关工作，减少重复搜集。
创新探索：对照已有方法和相邻领域的研究路线，寻找值得验证的问题。
开题与综述：建立初步文献储备，梳理领域研究脉络。

最后，建议先从与你课题相关的部分入手即可，不用一口气全部读完。

来源：浅谈电机控制

VOFA+上位机与DSPF28335 SCI串口波形显示入门教程

导读：本文从新手视角说明如何使用 VOFA+ 作为上位机，通过 DSP TMS320F28335 的 SCI 串口发送数据，并在 VOFA+ 中显示实时波形。示例采用 JustFloat 二进制浮点协议，串口通信实现。需要文章中的VOFA上位机和对应的SCI外设模块配置、通信代码。开始前需要准备以下硬件和软件。建议先只接一根 USB 串口线完成通信闭环，再把数据接入实际控制程序，避免同时排查电机、采样、电源和串口问题。一、VOFA+ 是什么VOFA+ 是面向嵌入式调试的图形化上位机。它保留串口助手的基本收发能力，同时可以通过协议引擎把下位机发送的字节流解析成数据通道，再把数据通道绑定到波形图、状态灯、滑条、按钮等控件。对新手来说，先记住三件事即可：·通信接口决定数据从哪里来，例如串口 COM 口、波特率、数据位、停止位。·协议引擎决定字节流如何被解释，例如 RawData、FireWater、JustFloat。·控件绑定决定数据显示在哪里，例如把 ch0、ch1 绑定到波形图的 Y 轴。二、VOFA+ 手把手配置步骤1.打开 VOFA+：启动软件后先不要连接串口，先确认右侧是否能看到数据栏，左侧或上方是否有接口、协议和控件相关区域。不同版本界面布局可能略有差异，但核心流程相同。2.选择串口接口：在调试方式或接口类型中选择 Serial/串口。选择 USB 转串口对应的 COM 号，例如 COM3、COM7。若不确定 COM 号，可在 Windows 设备管理器的“端口 (COM 和 LPT)”中查看。3.设置串口参数：初次联调建议使用 115200 bps，8 个数据位，无校验，1 个停止位，即 115200-8-N-1。DSP 端必须设置成完全一致。4.选择协议引擎：协议选择 FireWater。若只想看原始文本而不画图，可临时选 RawData；若要画波形，必须选能解析采样数据的协议。5.连接串口：点击连接按钮。如果连接失败，通常是 COM 号被 CCS 串口窗口、其他串口助手或上一次异常退出的程序占用。关闭占用程序后重试。6.让 DSP 发送测试数据：先发送固定格式的假数据，例如wave:0.1,0.2\n。VOFA+ 右侧数据栏应出现通道，文本接收区也可看到数据。7.添加波形图控件：从控件栏拖入波形图。右键波形图，选择绑定 Y 轴或添加通道，把解析出的数据通道绑定进去。8.显示最新数据：将波形图底部或时间轴的绿色滑条拖到最右侧，使窗口跟随最新数据滚动。点击 Auto 或自动量程，让 Y 轴范围自动覆盖波形。9.保存工作区：确认显示正常后保存 VOFA+ 工程/布局，之后再次打开可以复用波形控件和绑定关系。三、F28335 SCI 串口配置思路SCI 初始化可以分成四步：配置 GPIO 复用、配置 SCI 帧格式、配置波特率、使能发送与接收。·GPIO：把 GPIO28/GPIO29 配置为 SCI-A 功能，而不是普通 GPIO。·帧格式：8 位数据、1 位停止位、无校验，和VOFA+ 保持一致。·波特率：常用 115200。若 SYSCLKOUT 为 150 MHz 且 LSPCLK 为 37.5 MHz，BRR 可取 40。·发送方式：先用查询方式发送字符，确认稳定后再考虑 FIFO 或中断。波特率寄存器计算公式：BRR = LSPCLK / (baudrate * 8) - 1例如 LSPCLK = 37.5 MHz、baudrate = 115200：BRR = 37,500,000 / (115200 * 8) - 1 = 39.69，取 40，即 0x0028四、DSPF28335 ：SCI-A 发送 JustFloat 数据五、在 VOFA+ 中显示 DSP 波形DSP 正常发送后，VOFA+ 的数据栏会出现通道。若发送 wave:0.12,0.34，则通常会出现两个数据通道，可将它们重命名为 sin1、sin2 或 speed_ref、speed_fb，便于后续观察。·在波形图上右键，选择绑定 Y 轴。·勾选或拖入需要显示的数据通道。·把时间轴拖到最右，让波形持续跟随最新数据。·点击 Auto 自动缩放 Y 轴，或手动设置固定范围，例如 -1.2 到 1.2。·若波形太密，降低 DSP 发送频率；若波形断续，检查波特率、USB 线和发送格式。六、常见问题排查1.先只接 USB 转串口和 DSP 的 SCI-A，确认供电和共地。2.DSP 固定发送 test:1,2\n，VOFA+ 选择 FireWater，确认能解析出两个通道。3.添加波形图，绑定两个通道，确认能看到两条水平线。4.改成发送递增计数，例如 wave:n,1000-n\n，确认波形随时间变化。5.改成发送真实变量，例如电流采样值、速度给定值、速度反馈值。6.最后再提高发送频率或增加通道数量。若数据量明显变大，评估切换 JustFloat。七、波形显示来源：浅谈电机控制
