高频NVH与SEA理论基础：统计能量分析核心原理

一、高频NVH问题的本质与挑战

在汽车、航空航天及机械设备领域，高频噪声与振动问题（通常指500Hz以上的频段）是产品开发中不可回避的关键挑战。与传统低频NVH问题不同，高频区域的振动与声学响应具有独特的物理特性，使得常规有限元方法（FEM）面临严峻的计算瓶颈。

高频NVH问题的核心挑战在于：随着频率升高，结构波长的尺寸急剧缩短。例如，一块1mm厚的钢板在1000Hz时的弯曲波长约3cm，要准确捕捉该波长的变形，有限元网格尺寸需要小于波长的六分之一，即5mm以下。对于整车级别的模型，这意味着数以百万计的单元，计算量和内存消耗呈指数级增长，实际工程中几乎无法承受。

此外，高频响应对结构细节（如焊点位置、材料微小差异、边界条件的精确建模）极为敏感。即使模型完全一致，由于制造公差导致的微小变化也会引起高频响应的显著差异。这意味着确定性方法追求的“精确解”在高频区域失去了工程意义。

正是在这一背景下，统计能量分析（Statistical Energy Analysis，简称SEA）应运而生。SEA不追求特定点上精确的响应值，而是通过统计平均的方法，预测子系统在频带内的平均能量水平，为高频NVH工程提供了切实可行的解决方案。

工程实践提示：HyperWorks 2026在HyperMesh中集成了完整的SEA建模与分析功能，通过SEAM求解器实现高频声振耦合分析。在功能区（Ribbon）中选择“High Frequency”即可进入SEA工作流，从模型构建到后处理形成完整闭环。

二、统计能量分析的三重内涵

SEA的名称本身就揭示了其三个核心层面——统计（Statistical）、能量（Energy）和分析（Analysis）。理解这三重内涵是掌握SEA方法的基础。

1. 统计（Statistical）

“统计”意味着SEA关注的是一组相似系统（ensemble）的统计平均行为，而非单一系统的确定性响应。在工程实践中，批量生产的汽车或飞机结构由于制造公差、材料变异和装配差异，不可能存在两个完全相同的结构。SEA将这些变异视为统计分布，预测的是响应的期望值（均值），从而获得对产品族群的代表性评估。

统计性还体现在频率域的分析方式上。SEA不在单一频率点上求解，而是在一定带宽的频率区间（通常为三分之一倍频程）内计算平均能量。这种频带平均天然地平滑了响应的峰值与谷值，与工程中关注的总体声压级和振动水平评估需求高度一致。

2. 能量（Energy）

“能量”是SEA的核心物理变量。与FEM以位移或压力为基本未知量不同，SEA以子系统的时间平均能量作为基本变量。选择能量作为变量的优势在于：能量是一个标量，可加性强，便于在不同子系统之间建立平衡关系；同时，声学能量和结构振动能量可以统一在同一个框架内处理，天然支持声振耦合分析。

在SEA中，子系统的总能量E与其模态能量（Modal Energy）密切相关。模态能量定义为子系统总能量除以该频带内的模态数N，即E_modal = E / N。当两个子系统耦合时，能量从模态能量高的子系统流向模态能量低的子系统，这一机制与热传导现象高度类比。

3. 分析（Analysis）

“分析”指的是SEA基于功率平衡原理的分析方法。对于每个子系统，输入功率等于耗散功率与传输到其他子系统的功率之和。这一功率平衡方程构成SEA求解的核心，类似于热力学中的能量守恒方程。

具体而言，SEA将复杂结构分解为若干个子系统，每个子系统用一组参数（模态密度、阻尼损耗因子、耦合损耗因子）描述其能量存储、耗散和传输特性。通过建立所有子系统的功率平衡方程组，求解各子系统的能量水平，进而转化为工程关心的声压级、振动速度级等响应量。

重要概念：SEA的能量流类比热传导——能量从高温（高模态能量）子系统流向低温（低模态能量）子系统，“温度”对应模态能量，“热导率”对应耦合损耗因子，“热容”对应模态密度。这一类比有助于直观理解SEA的物理本质。

三、功率平衡方程与模态能量

SEA的核心是功率平衡方程。对于第i个子系统，其稳态功率平衡可表示为：输入功率P_in,i 等于该子系统自身耗散的功率P_diss,i 加上通过耦合传输到其他子系统的功率P_trans,i。

用数学语言描述，功率平衡方程为：P_in,i = omega * eta_i * E_i + sum_j(omega * eta_ij * E_i - omega * eta_ji * E_j)，其中omega为频带中心频率，eta_i为子系统i的阻尼损耗因子（Damping Loss Factor），eta_ij为从子系统i到子系统j的耦合损耗因子（Coupling Loss Factor），E_i和E_j分别为两个子系统的总能量。

这一方程组对所有子系统联立后，形成线性方程组，可以通过矩阵求逆高效求解。这正是SEAM求解器在HyperWorks 2026中的核心计算逻辑。

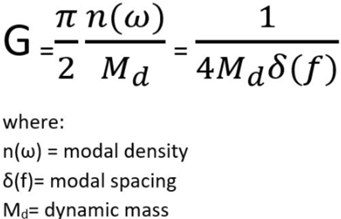

导纳（Conductance）是SEA中描述子系统间能量传输能力的重要参数。导纳定义为子系统在单位力（或单位压力）作用下的时间平均功率输入。对于结构子系统，导纳与模态密度成正比；对于声学子系统，导纳与声学介质的特性阻抗相关。导纳越大，子系统接受能量的能力越强。

模态功率（Modal Power）是另一个关键概念。它描述了单个模态在给定频带内储存和传输能量的能力。模态功率与模态能量、模态密度和阻尼损耗因子之间存在直接关系，是计算耦合损耗因子的基础。

四、子系统间的能量流与耦合

SEA中的能量流遵循一个基本原则：当两个子系统耦合时，净能量流始终从模态能量高的子系统流向模态能量低的子系统。这一原则确保了SEA解的物理合理性，也与热力学第二定律相一致。

耦合因子（Coupling Factor）是衡量两个子系统之间耦合强度的无量纲参数。它综合考虑了耦合损耗因子、模态密度和阻尼损耗因子的影响。耦合因子越接近1，表示耦合越强，两个子系统趋向于共享相同的模态能量；耦合因子越接近0，表示耦合越弱，子系统近似独立。

在HyperWorks 2026的SEA工作流中，耦合损耗因子可以基于波传播理论自动计算（如板-板连接、板-声腔耦合等典型连接形式），也支持用户手动输入或通过测试数据定义。这为工程实践提供了灵活性。

模态功率方程的完整形式包含了耦合项，描述了能量在子系统间的双向传输。正方向的能量流（从子系统i到j）和反方向的能量流（从子系统j到i）同时存在，净能量流为两者之差。当两个子系统的模态能量相等时，净能量流为零，系统达到热平衡状态。

五、SEA建模流程与SEAM求解器

HyperWorks 2026为SEA分析提供了完整的工作流。在HyperMesh功能区中，用户可以通过“High Frequency”菜单进入SEA建模环境。整个建模流程遵循模块化设计，每个步骤对应功能区中的独立工具组。

SEA建模的基本流程包括：(1)定义材料属性；(2)设置阻尼损耗因子；(3)创建SEA单元；(4)生成SEA子系统；(5)定义子系统间连接（Junction）；(6)施加载荷与激励；(7)求解并后处理。每一步都有对应的工具和对话框，形成清晰的操作链路。

SEAM求解器是HyperWorks 2026中SEA分析的核心计算引擎。SEAM由Cambridge Collaborative公司开发，是业界公认的SEA商业求解器，具有数十年的工程应用验证。HyperWorks 2026通过深度集成SEAM，使用户在HyperMesh界面内即可完成建模、求解和后处理的全流程操作，无需在不同软件之间切换。

工程实践提示：SEAM求解器支持结构-声学耦合分析，能够同时处理结构振动能量和声腔声学能量的交互。在定义结构-声学连接时，SEAM会自动计算辐射效率和耦合损耗因子，无需用户手动输入这些复杂参数。

六、关键术语表（Glossary）

掌握SEA的核心术语是有效使用HyperWorks 2026 SEA功能的基础。以下整理了SEAM帮助文档Glossary中的关键术语及其工程含义。

以上术语在后续文章中将反复出现。建议读者在阅读SEA帮助文档时随时参考此表，确保对每个参数的物理含义有准确理解。在HyperWorks 2026的SEA建模界面中，这些术语直接对应到对话框中的输入字段和输出结果项。

注意事项：耦合损耗因子（CLF）和阻尼损耗因子（DLF）虽然名称相似，但物理含义完全不同。CLF描述子系统间的能量传输，DLF描述子系统自身的能量耗散。在SEAM模型中，两者都是频变参数，通常以频率函数或表格形式定义。
