20台机器人跳华尔兹刷屏，你知道机器人设计仿真难在哪里吗？

第48届世界技能大赛 / 网络



作者 | 胡说CAE 仿真秀优秀讲师

首发 | 仿真秀App

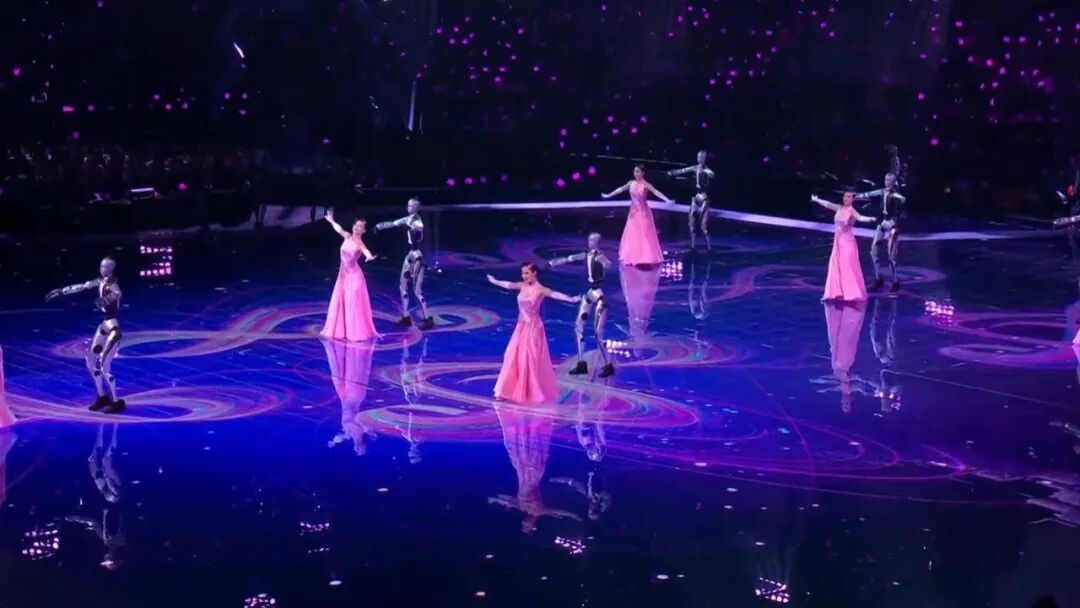

导读：9月22日，上海。第48届世界技能大赛开幕式。20个穿着银色演出服的"舞者"站上舞台，和真人舞者一起跳起了华尔兹。旋转、托举、步伐整齐划一。然后他们脱下外衣——全场惊呼。藏在银色服装里的，是20台全尺寸人形机器人。这是全球首次全尺寸人形机器人自主集群舞蹈表演。总导演说，这次的核心不是"耍宝"，而是让机器人"温柔地走进人类生活"。

一台一米八的人形机器人，扶着女舞者的腰、在镜面地板上旋转、跟着音乐节拍踩点——这背后，工程上要解决多少问题？答案是每一个关节，都要同时回答电机转矩、温升、结构强度、步态稳定、传动噪声五道题。而每一道题的答案，都是仿真工程师在数字世界里，"摔"了成千上万次才试出来的。

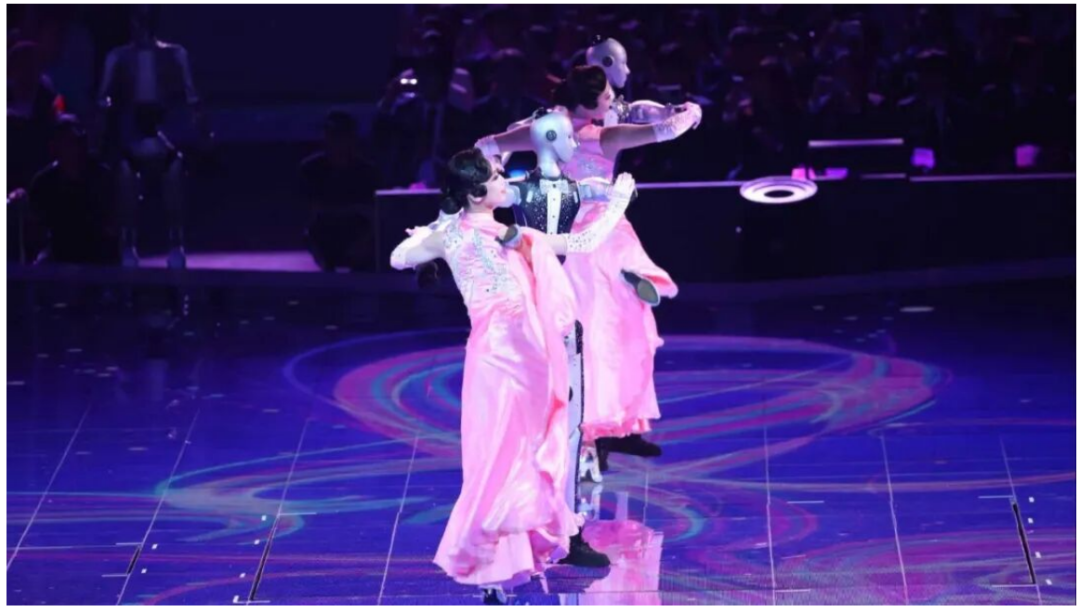

人机共舞现场：机器人与女舞者两两配对跳华尔兹

难点一：关节电机—为什么跳舞时机器人不会"腿软"？

人形机器人的关节，核心是三件套：无框力矩电机 + 行星减速器 + 力矩传感器。

听着简单，但跳舞这个动作，对关节电机来说是极端工况。华尔兹旋转时，髋关节要在极短时间内反复加减速，输出转矩瞬间冲到额定值的2倍以上。这是什么概念？相当于你开着车，一秒钟内从0加速到100，再一脚刹车踩停，连续做3分钟。

普通的设计+试验验证模式，根本跟不上这种性能迭代速度。工程上的标准做法是两步走：

第一步：RMxprt快速参数化设计。 先在电磁设计软件里把电机的关键参数（槽数、极数、绕组方式、磁钢尺寸）快速扫一遍，找到性能最优的参数组合。这个阶段一天能算几十上百个方案。

第二步：Maxwell 2D/3D瞬态电磁场校核。 把最优方案拿出来做精细化仿真，校核反电动势波形、齿槽转矩脉动、电磁力分布。齿槽转矩太大？机器人走起来会"一顿一顿"的。电磁力谐波不对？电机会有啸叫。

但这还没完。电磁力只是起点——电磁力必须"映射"到结构场，才能知道电机会不会振、噪声有多大。电机定子上的径向电磁力，经过坐标投影和节点匹配后加载到结构有限元模型，才能算出定子的振动响应和辐射噪声。

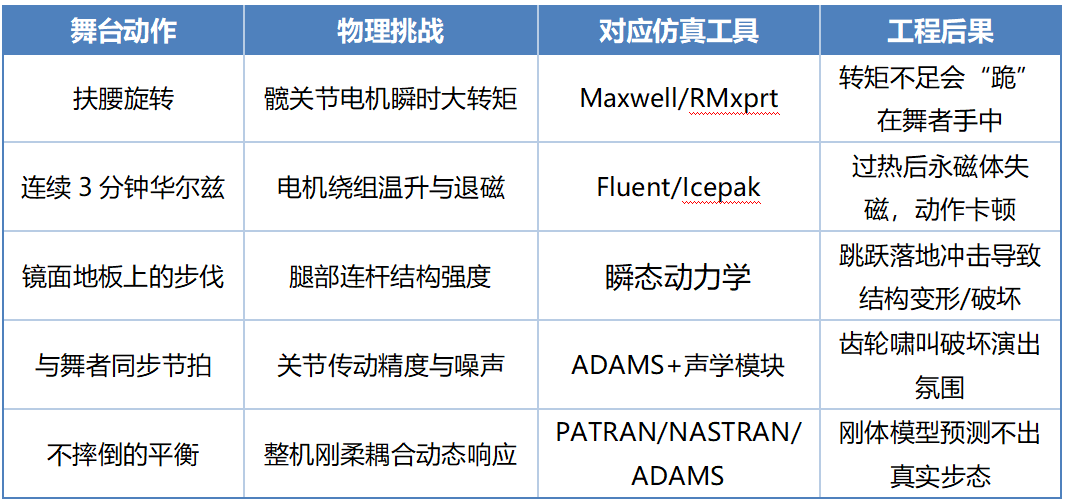

一支华尔兹背后，关节电机要过的关远不止这些：

难点二：行星减速器—华尔兹的"丝滑感"从哪来？

如果说电机是心脏，那减速器就是关节的"肌肉"。华尔兹那种行云流水的丝滑感，很大程度上取决于行星减速器的传动精度。

行星减速器的原理不复杂：太阳轮带动几个行星轮，再通过内齿圈输出，用几级齿轮实现大减速比。但真正难的是——高速运转时的热变形问题。

齿轮高速啮合，齿面摩擦生热，温度升高导致齿轮热膨胀，齿侧间隙变小；间隙变小又加剧摩擦，温度进一步升高。这是一个典型的热-固双向耦合问题。

很多人做减速器仿真，只算结构强度，忽略热效应。结果是什么？常温下仿真出来的齿轮间隙是0.05mm，到了工作温度下变成了0.01mm甚至负间隙——传动卡顿、效率下降、寿命缩短。

舞台上那肉眼可见的"顿挫感"，根源可能就在这里。工程上怎么解决？用热固耦合仿真：

1. 先用齿轮接触分析算出齿面摩擦热流密度
2. 把热流加载到热力学模型里，算出温度场分布
3. 再把温度场的热变形映射回结构模型，重新计算齿面接触状态
4. 迭代几次，直到温度和变形收敛

这个过程，单次迭代可能就要几个小时。而为了找到最优的齿侧间隙和润滑方案，工程师往往要算几十上百个工况。

还有一个容易被忽略的问题：减速器的扭转刚度。刚度太低，机器人动作会"软塌塌"的，响应慢；刚度太高，又容易传递振动，产生噪声。这中间的平衡，全靠仿真来调。

难点三：刚柔耦合——不摔倒的秘密藏在"柔性"里

很多新手做机器人步态仿真，把所有零件当刚体扔进ADAMS，跑出一条漂亮的轨迹曲线，就觉得搞定了。

但真实情况是：人形机器人跳舞时，腿部连杆会发生弹性变形，螺栓连接在高频摆动下可能松动，减速器的柔性变形会改变关节输出角度——这些"刚体模型看不见的地方"，恰恰是机器人摔倒的原因。

工程上的标准做法，是刚柔耦合仿真：

1. 用PATRAN或ANSYS对关键柔性部件（腿部连杆、关节壳体）做模态分析
2. 生成柔性体文件（MNF格式），包含部件的质量、刚度、阻尼和模态信息
3. 导入ADAMS，替换原来的刚体部件
4. 重新运行动力学仿真，得到更接近真实的关节力、变形和步态

根据文献数据，纯刚体模型和刚柔耦合模型，在冲击工况下的关节力差异可以超过30%。而这30%，就是舞台上"稳稳旋转"和"当众摔倒"的距离。

刚柔耦合仿真还有一个重要作用：预测螺栓松动。人形机器人全身有几百个螺栓连接，高频摆动下，某些螺栓可能因为振动而松脱。刚柔耦合仿真能算出每个螺栓的动态载荷，帮助工程师判断哪些位置需要加防松措施、哪些需要定期检查。

从"耍宝"到"温柔相处"，仿真才是入场券

开幕式总导演说了一句话，我印象很深：人形机器人最终是要走进人类生活的，它应该没有侵害性。这句话翻译成工程语言就是：机器人的每一个动作，都必须可预测、可控制、可验证。

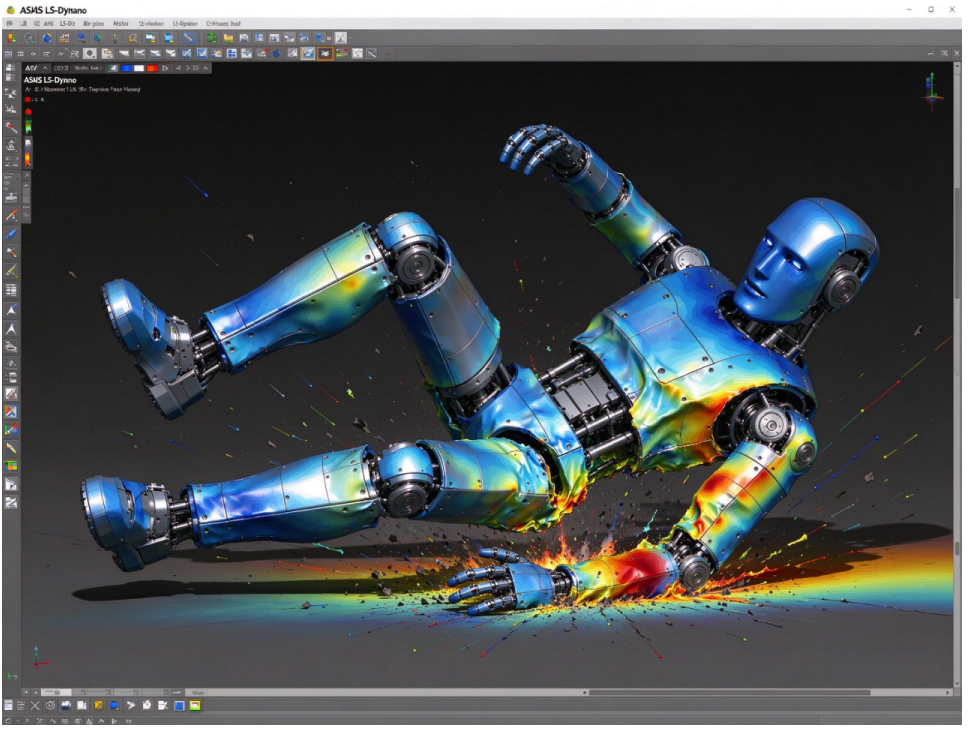

而"可预测"三个字的背后，是成千上万次仿真——在数字世界里，把电机过热、齿轮卡滞、关节断裂、整机摔倒，全部预演一遍。 在数字世界里，把每一个参数调到最优，把每一个风险降到最低。 在数字世界里，摔了三千次，才能换来舞台上三分钟的优雅。这就是仿真的价值。它不是锦上添花，而是入场券——没有仿真，你连上台试一次的资格都没有。

如何学习机器人仿真，请从这里开始

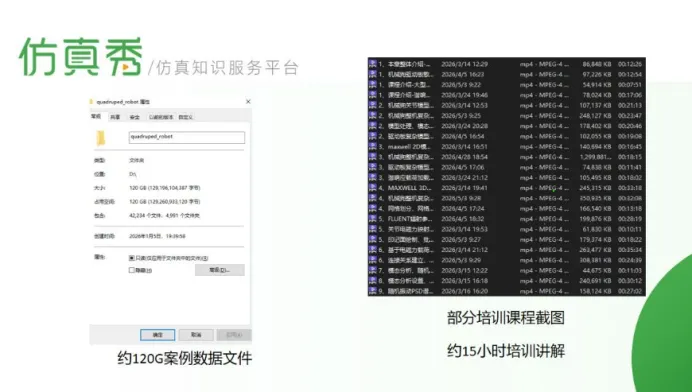

那么，工程师如何入门机器人仿真呢？当下，我把本文提及机器人仿真，拆成了 50 讲的 ANSYS 实战案例课，从 RMxprt 电机反设计，到 Maxwell 电磁力映射，到 Patran/Nastran 刚柔耦合，到 FLUENT 辐射散热，到超弹性同步带、到整机跌落——全案例驱动，每讲都有可下载的工程模型。具体目录和试听可以在仿真秀官网课程页查看（搜"机械狗"就能找到，链接放在阅读原文）。

限时特价（限10名）

秒杀：799元（售价：999元 ）

可回放/开发票/奖学金/加餐

提供vip群答疑和模型下载

【研发仿真】ANSYS&ADAMS机械狗核心部件多场耦合仿真高级案例电磁流体热声学结构动力学实战_Meshing-仿真秀视频课程





课程适合人群

（1）从事人形机器人、四足机器人研发的结构工程师、仿真工程师、机电一体化工程师，想要掌握整机及核心部件多物理场联合仿真技术；

熟练使用 ANSYS Workbench、ADAMS 基础操作，希望进阶学习多场耦合仿真的从业者；

（2）机器人工程、机械工程等相关专业的在校师生、科研人员，需要依托真实工业案例提升仿真实战能力；

（3）仿真行业在职人员、企业技术骨干，针对驱动关节、机身框架、控制系统等关键结构，想要解决工程仿真难点、补齐耦合仿真知识短板。





你将获得什么

（1）完整仿真体系：吃透机械狗（四足机器人）驱动关节、机身框架、控制系统等全流程仿真逻辑，打通六大物理场耦合仿真思路，摆脱单一模块的知识局限；

（2）实操疑难破解：依托真实高级案例，掌握复杂装配体简化、网格划分、边界条件设置、接触收敛、载荷加载、后处理分析等核心技巧，解决模型报错、求解不收敛、结果失真等常见难题；

（3）工程应用能力：学会从产品设计、工况模拟、性能评估到结构优化的全套仿真方法，能够独立完成机械狗（四足机器人）核心部件仿真分析工作，精准评估强度、振动、温升、噪声、传动可靠性等关键性能；

（4）软件协同能力：熟练融合运用 ANSYS Workbench 与 ADAMS 两大工具，掌握软件间数据交互、联合仿真的实操流程，适配机器人行业主流仿真工作场景；

（5）高端项目经验：拥有一套可复用的机械狗（四足机器人）多物理场耦合仿真完整案例，丰富个人项目履历，强化职场核心竞争力；

（6）系统化思维：理解多物理场之间的耦合作用机理，学会结合实际工况制定仿真方案、解读仿真数据、提出结构优化方案，实现从“会操作软件” 到 “懂仿真、能落地” 的技术进阶。

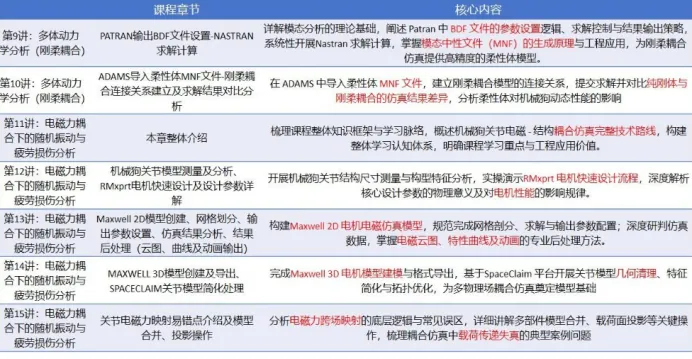

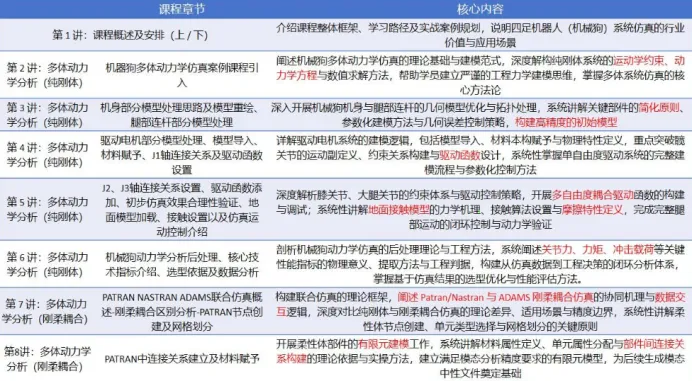

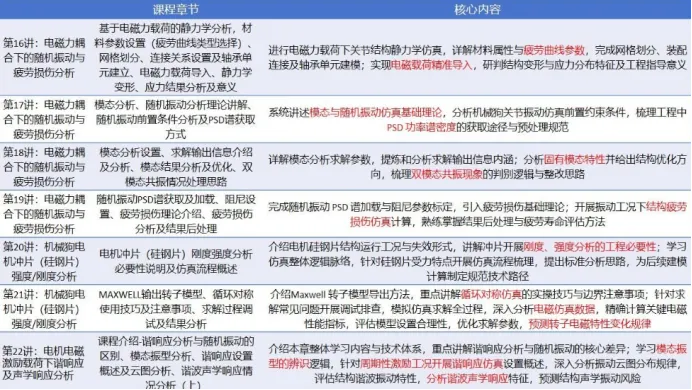

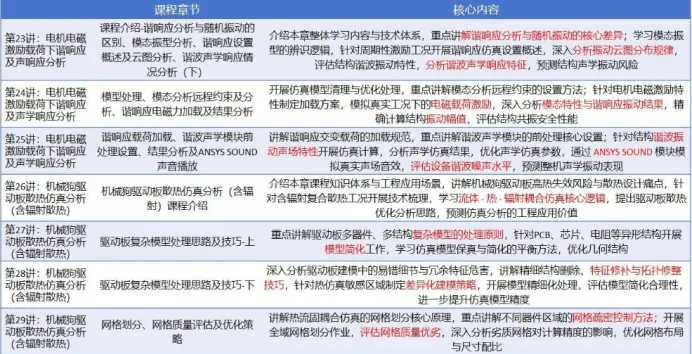

课程内容概述

最后，舞台上的机器人越来越像人了。但支撑它们的，是显示器前一群仿真工程师，日复一日地和数字模型较劲。下次再看到机器人跳舞，别只惊叹"好厉害"——记得给幕后的仿真工程师点个赞。
