巧用ANSYS Workbench Pinch，结构拓扑简化，轻松搞定高质量网格

2天前浏览133

Pinch功能

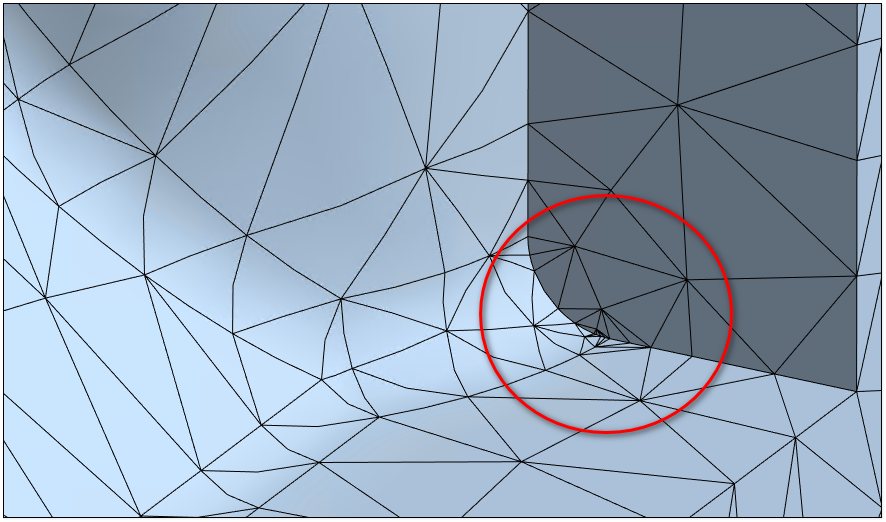

在ANSYS Workbench中，使用Mechanical划分结构网格时，有时候会遇到这样的问题，也就是划分出来的局部网格单元过度密集，有大量不必要的细小单元，特别是在一些面与面、线与线的过渡区域。对于这类问题，通常是由于在该区域，存在一些微小的缝隙，边与边的距离特别小，近乎重叠，那就会导致该区域的网格质量非常低。

对于这类问题，如果想让这类区域的网格更加连续，可以尝试使用网格工具中的pinch功能，对几何模型进行修复。pinch这个功能可以自动消除模型里的微小边、微小面、缝隙及一些重叠区域，可以把顶点直接进行合并，以此消除不连续的区域，从源头消除网格畸变的诱因。

02

案例说明

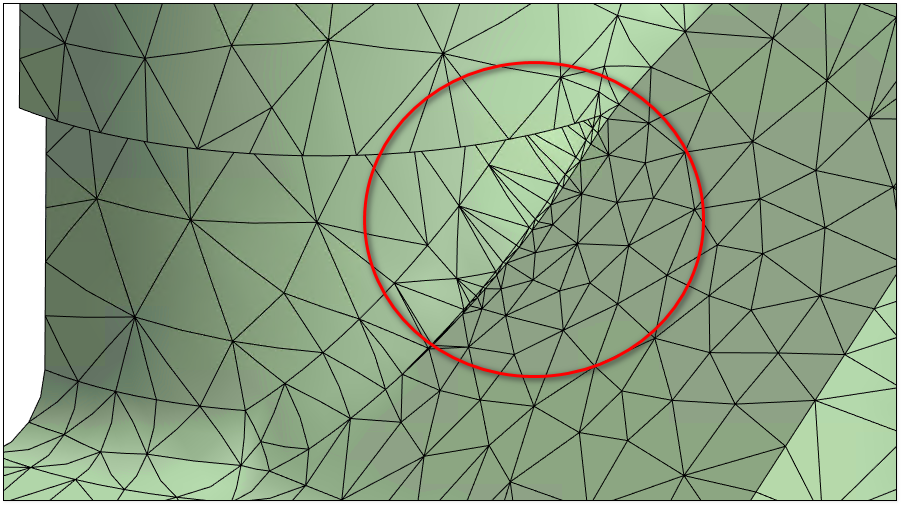

比如在ANSYS Workbench平台中，我们使用结构静力学模块对一个结构模型进行网格划分，在红圈内的网格，单元形状出现了扭曲，出现了接近针状、扁平的三角形单元。

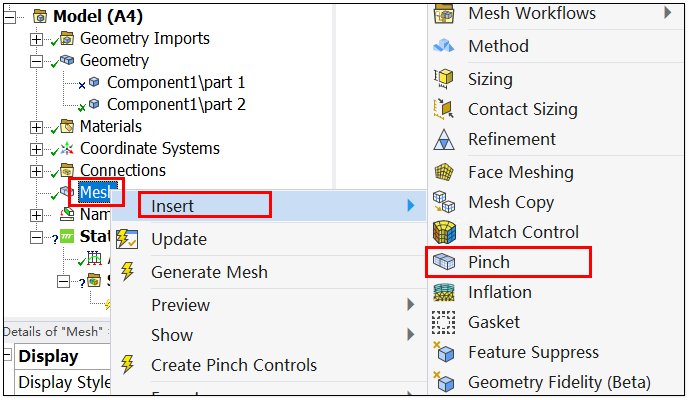

在Mechanical中的Mesh，右键鼠标，Insert一个Pinch功能。

在这里需要选择Primary Geometry和Secondary Geometry,也就是需要合并的两个区域，通常是选择边。Tolerance这个公差值

，软件会把尺寸小于这个公差的边、面、顶点自动合并删除，简化几何拓扑。

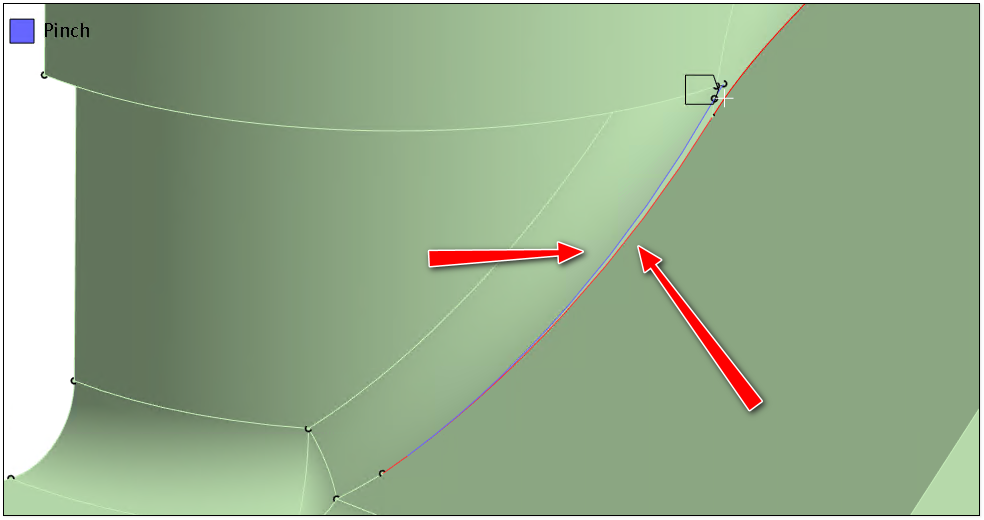

手动选取需要处理的微小边，分为两组，这个模型中一共4条边，设置公差为2mm，让软件自动合并尺寸小于2mm的边及缝隙，从而消除网格畸变的源头。

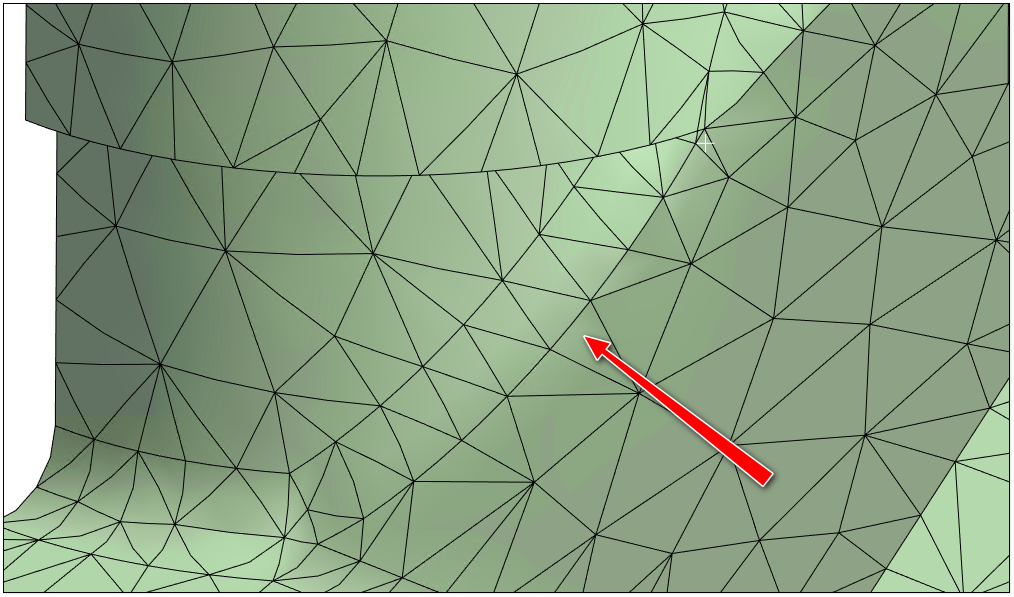

重新生成网格后，在该区域会得到平滑的网格过渡。

来源：兵哥讲力学

著作权归作者所有，欢迎分享，未经许可，不得转载

首次发布时间：2026-09-25
