11KW OBC 的低成本、高性能辅助电源解决方案

OBC 是新能源汽车的主要组成部分。根据功率级别不同，OBC 主要有单相 3.3KW/6.6KW 和三相 11KW/22KW。

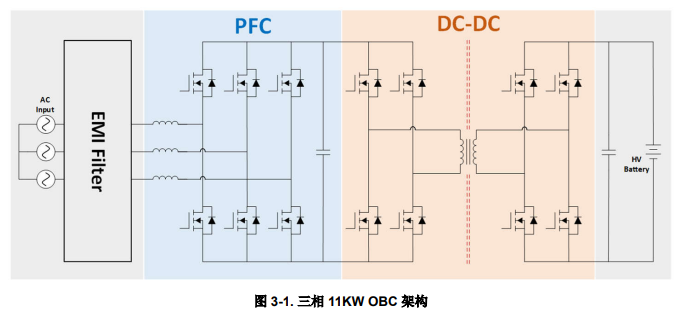

不同类型的 OBC 具有不同的拓扑结构和不同数量的开关晶体管，因此需要不同的偏置电源解决方案。常用的辅助电源类型包括反激式、推挽式、LLC 和直流/直流模块。在选择辅助电源拓扑时，必须在系统成本、设计复杂性、效率、系统 EMI 等方面进行全面权衡。

2.1 反激式架构

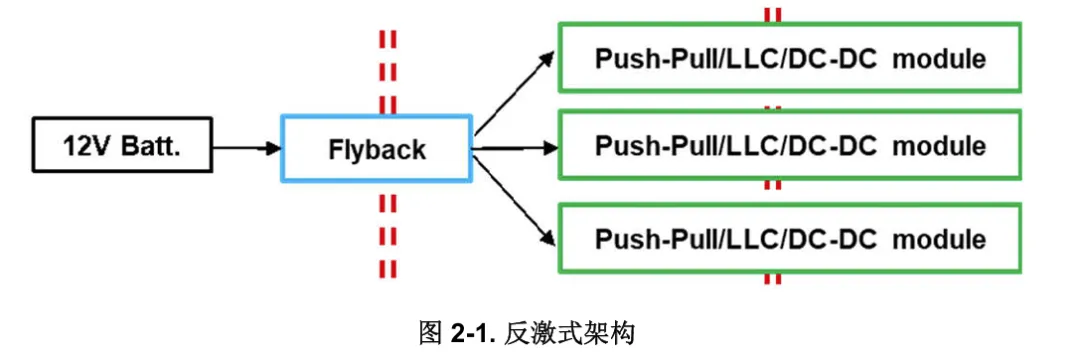

反激式架构是使用最广泛的辅助电源架构之一，通常支持宽输入电压范围。通过在变压器的次级侧添加一个次级绕组，它可以轻松支持多路输出。此外，还可以向反激式架构的后级添加 LLC、推挽式、直流/直流模块和其他转换器。图 2-1 展示了反激式架构。

2.2 升压/SEPIC 架构

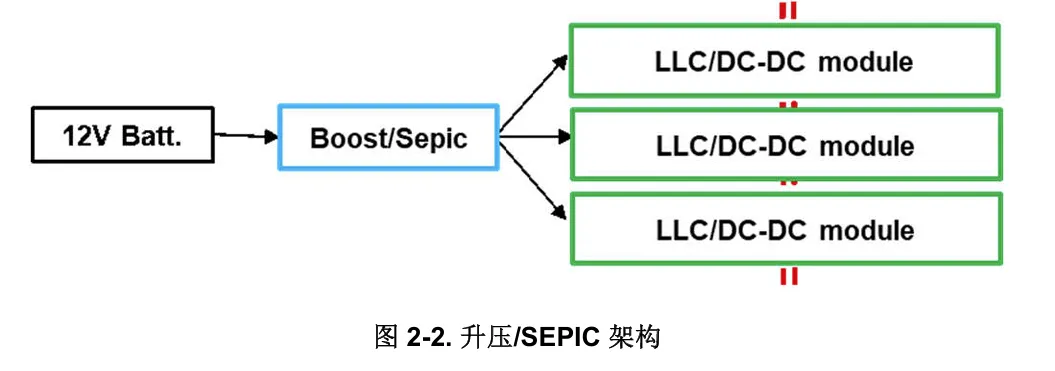

在升压/SEPIC 架构中，升压/SEPIC 通常用作前级电压前置稳压器，可将低压电池的 12V 电压转换为稳定的输入 电压。可以向后级添加 LLC、直流/直流模块和其他转换器。图 2-2 展示了升压/SEPIC 架构。
