台达2030W碳化硅服务器电源

2天前浏览29

前言

本期拆解带来的是台达2030W碳化硅服务器电源，这款电源型号为DPST-2030AB D，支持100-120V和200-240V交流输入，还支持240V直流输入。直流输出电压为12.4V，输出电流161.3A，具备80PLUS白金转换效率。

这款电源采用长条形金属外壳，机身外侧设有散热风扇和电源插座，内侧设有金手指连接器，电源采用PFC+半桥LLC+同步整流架构。下面服务器电源网就带来台达这款碳化硅服务器电源的拆解，一起看看内部的设计和用料。

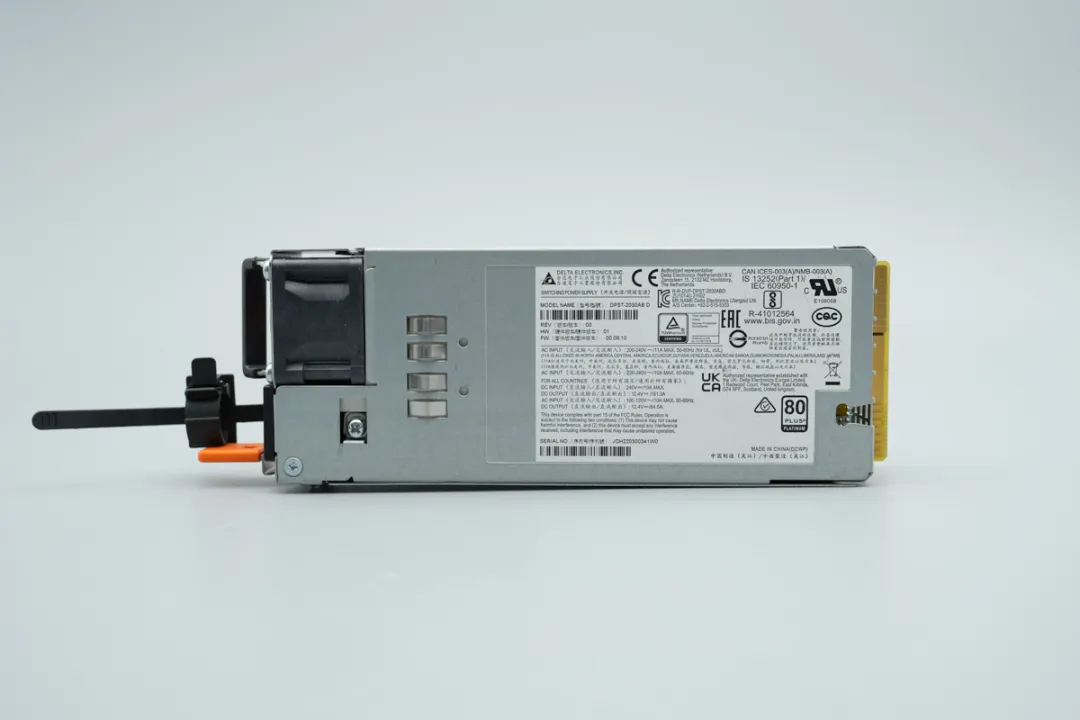

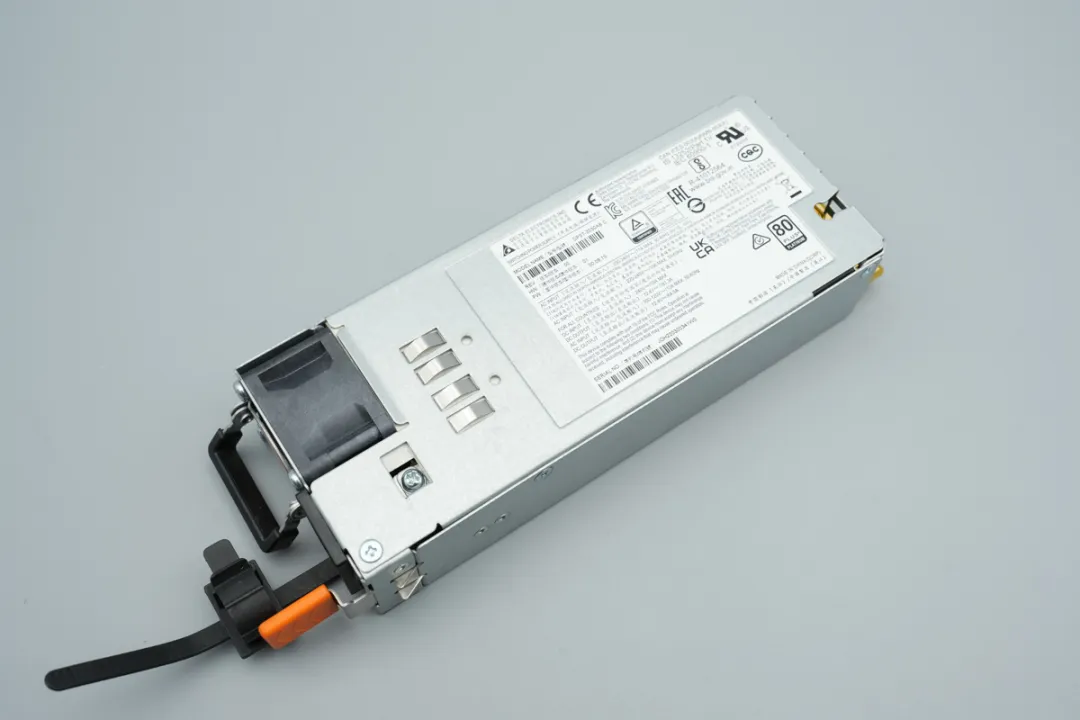

台达2030W碳化硅服务器电源外观

台达2030W碳化硅服务器电源采用镀锌钢板外壳。

机身正面设有接地弹片，并粘贴信息标签。

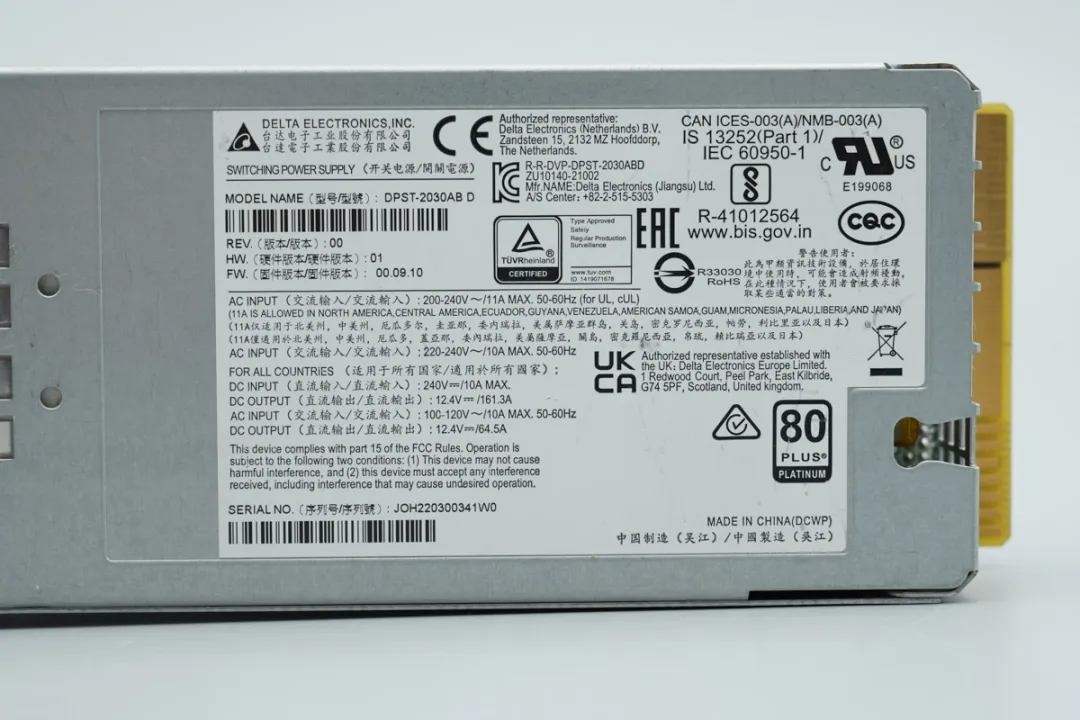

电源机身标签特写：

型号：DPST-2030AB D

交流输入：200-240V~/11A MAX.50-60Hz

交流输入：220-240~/10A MAX 50-60Hz

直流输入：240V⎓/10A MAX

直流输出：12.4V⎓/161.3A

交流输入：100-120V/10A MAX.50-60Hz

直流输出：12.4V⎓/64.5A

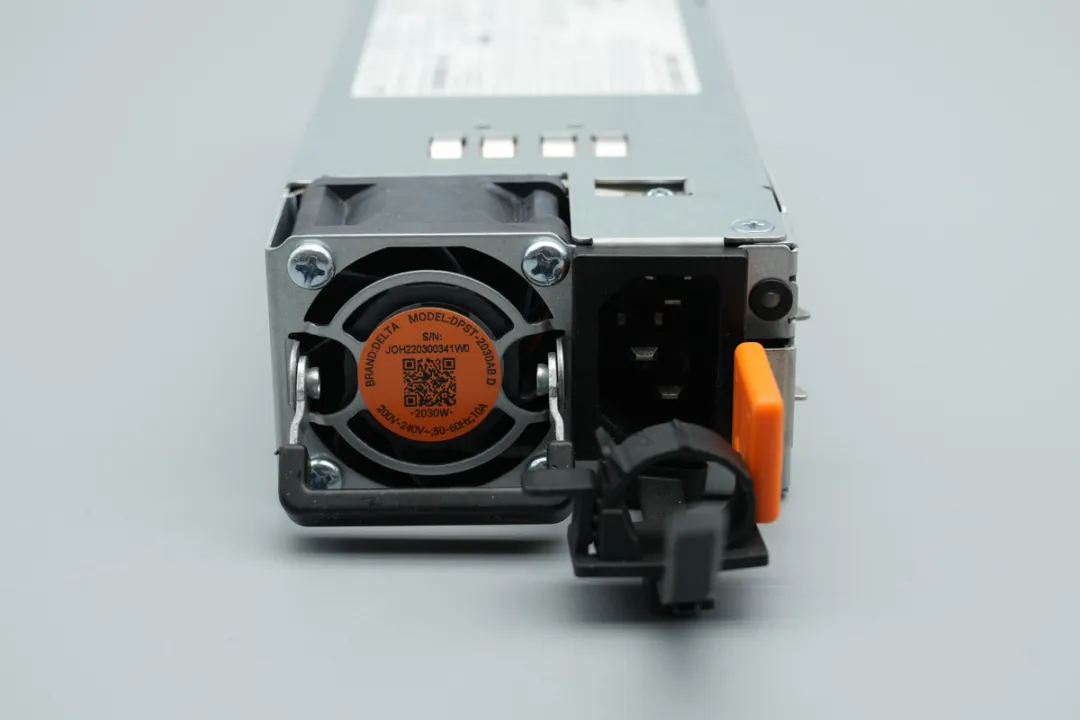

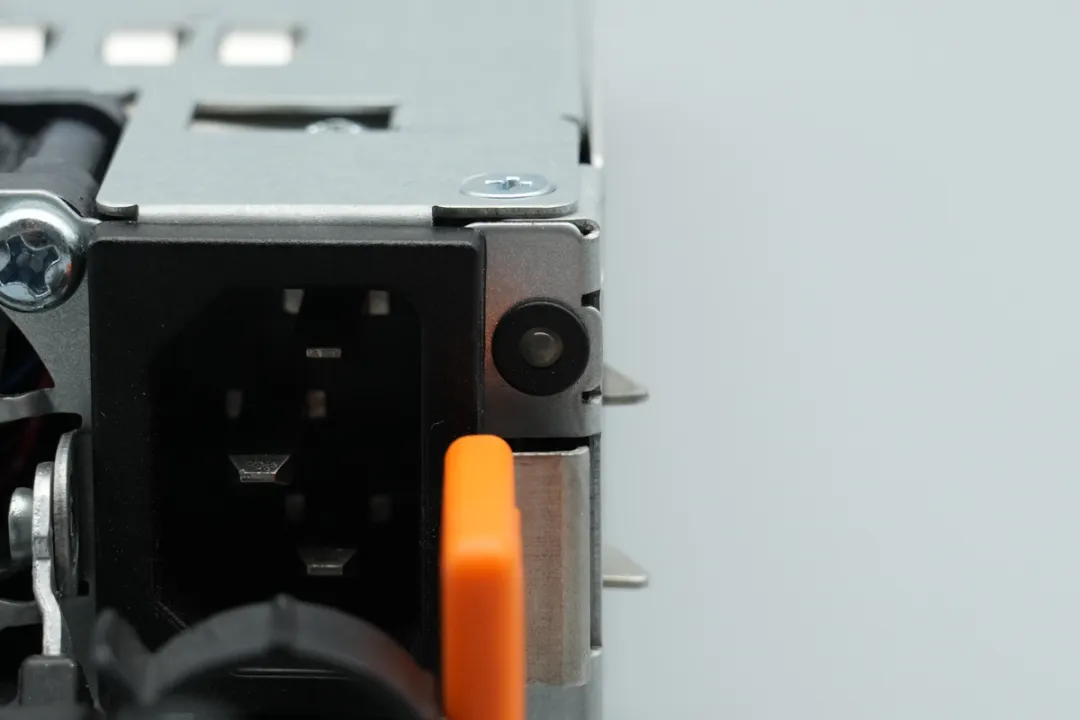

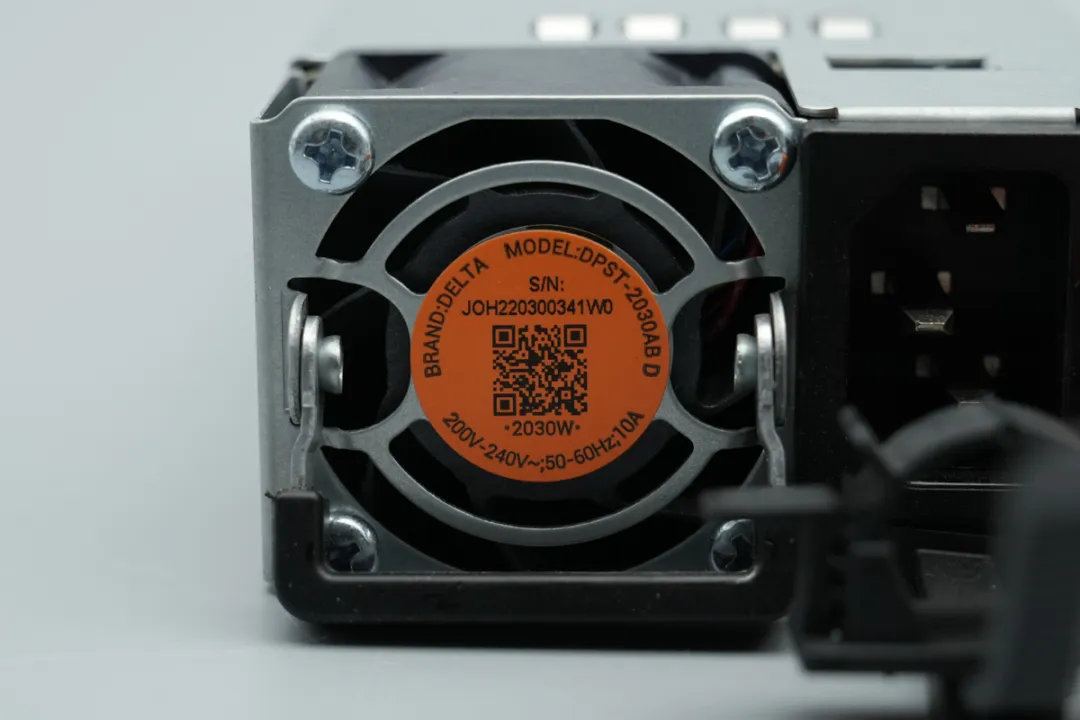

电源输入端设有散热风扇，品字插座和LED指示灯。

贴纸标注电源品牌，型号，序列号和输入规格。

电源LED指示灯特写。

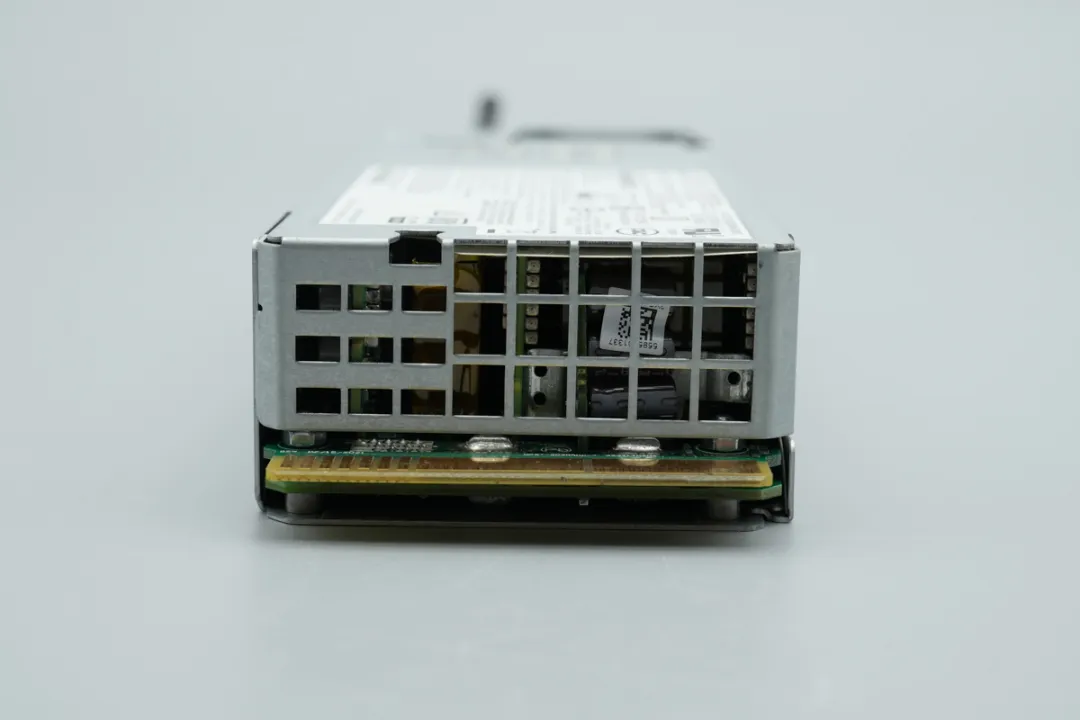

输出端设有散热格栅和金手指。

壳体背面设有接地弹片。

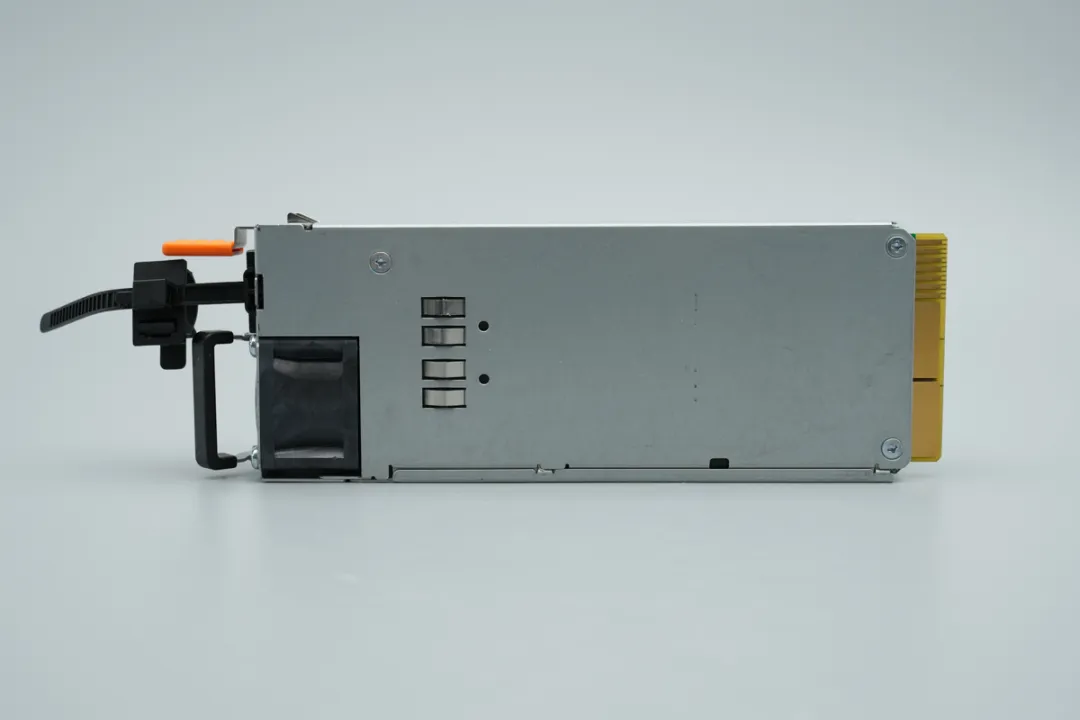

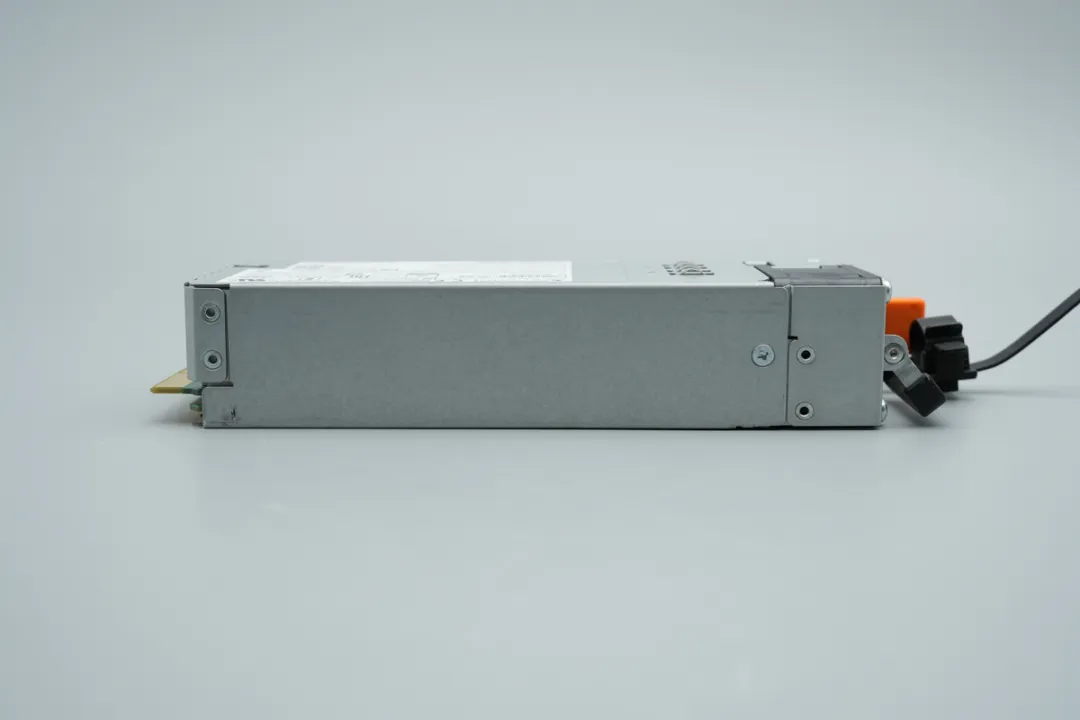

壳体侧面设有锁定卡扣和固定螺丝。

另一侧壳体使用螺丝固定。

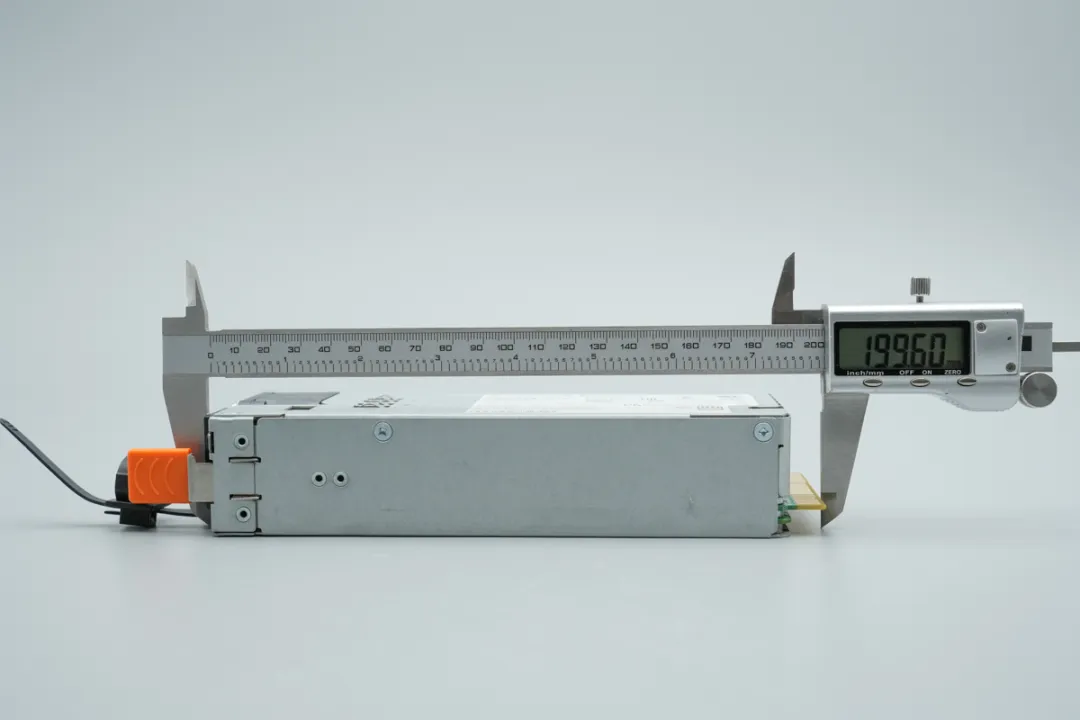

测得电源模块长度约为199.6mm。

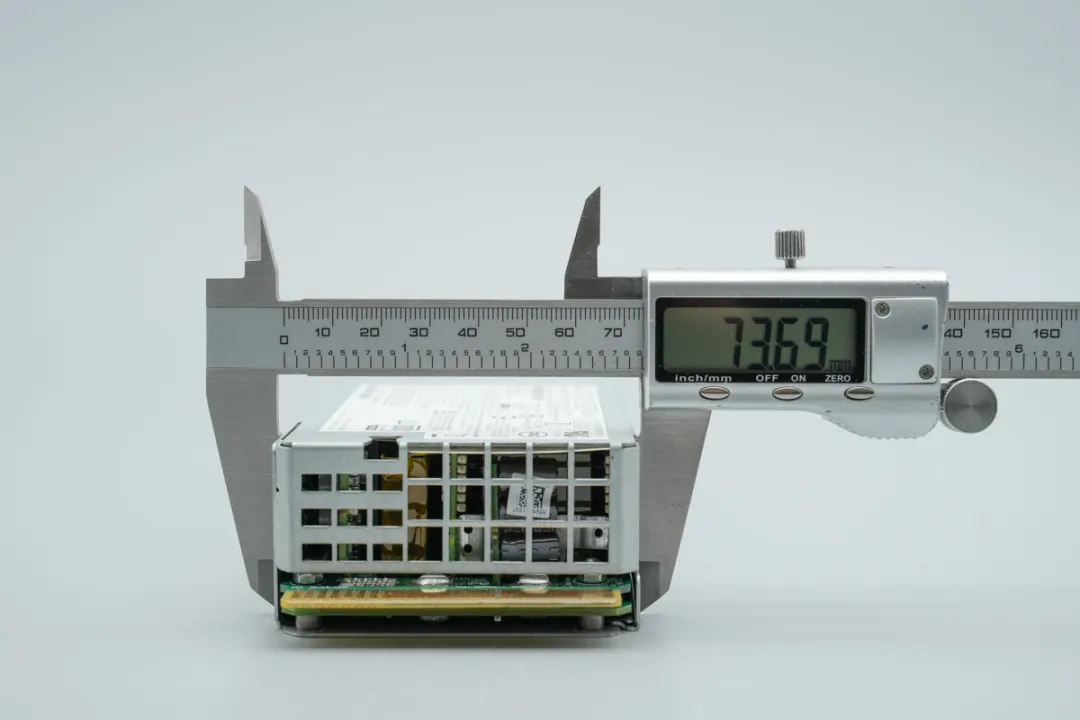

电源模块宽度约为73.7mm。

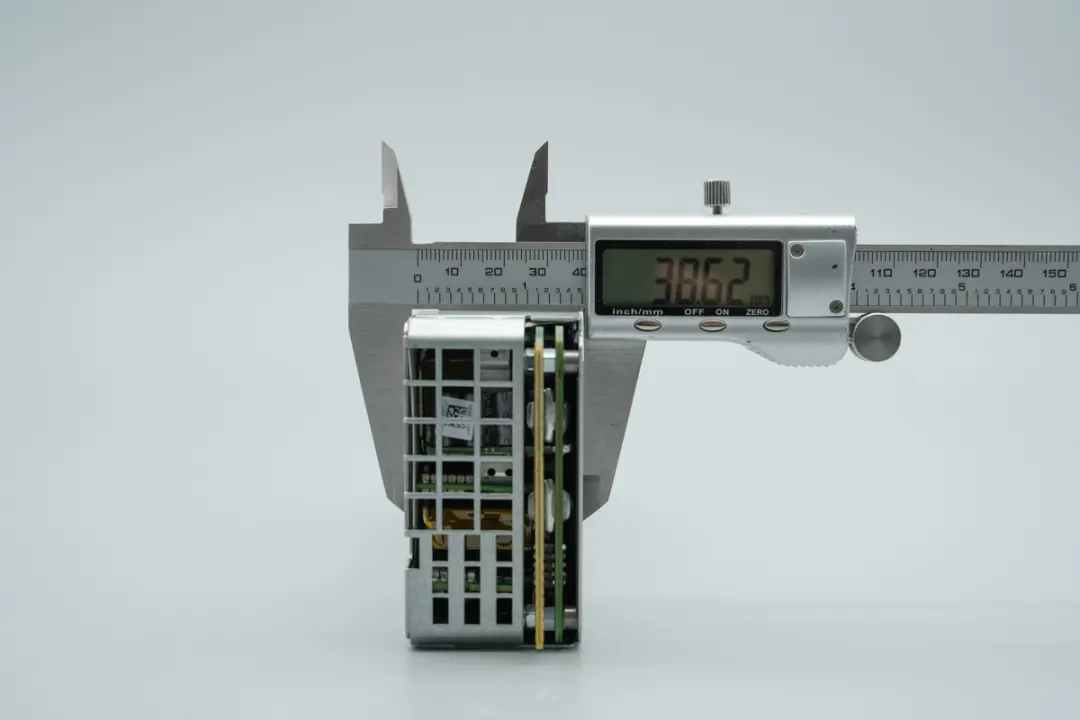

电源模块厚度约为38.6mm。

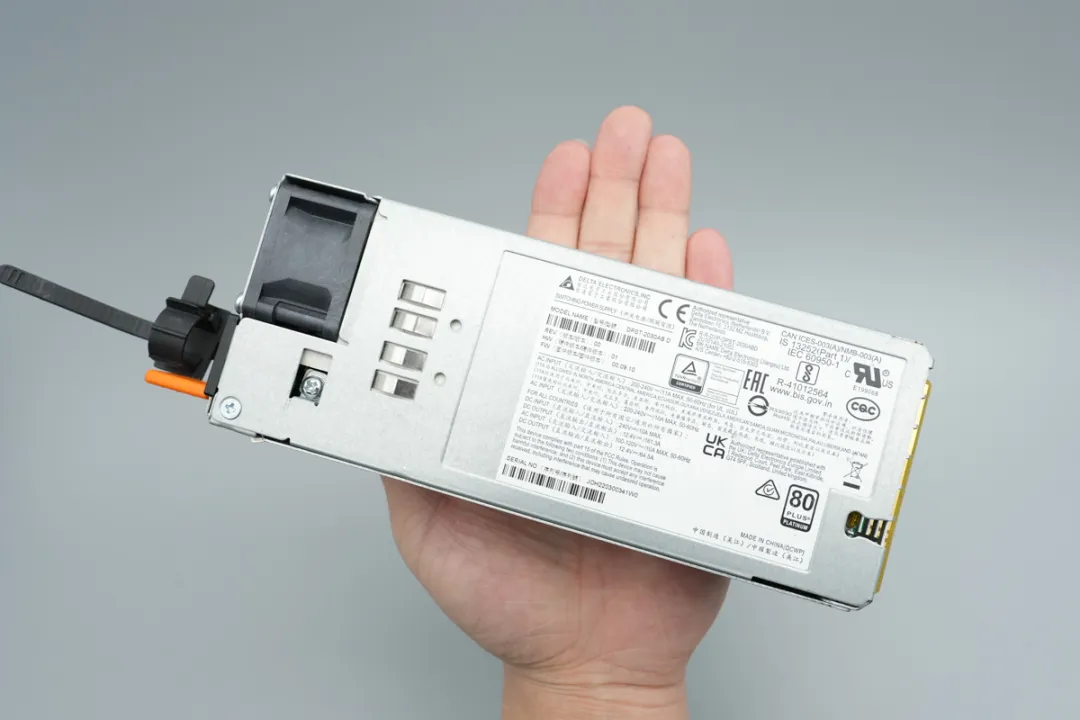

电源模块拿在手上的大小直观感受。

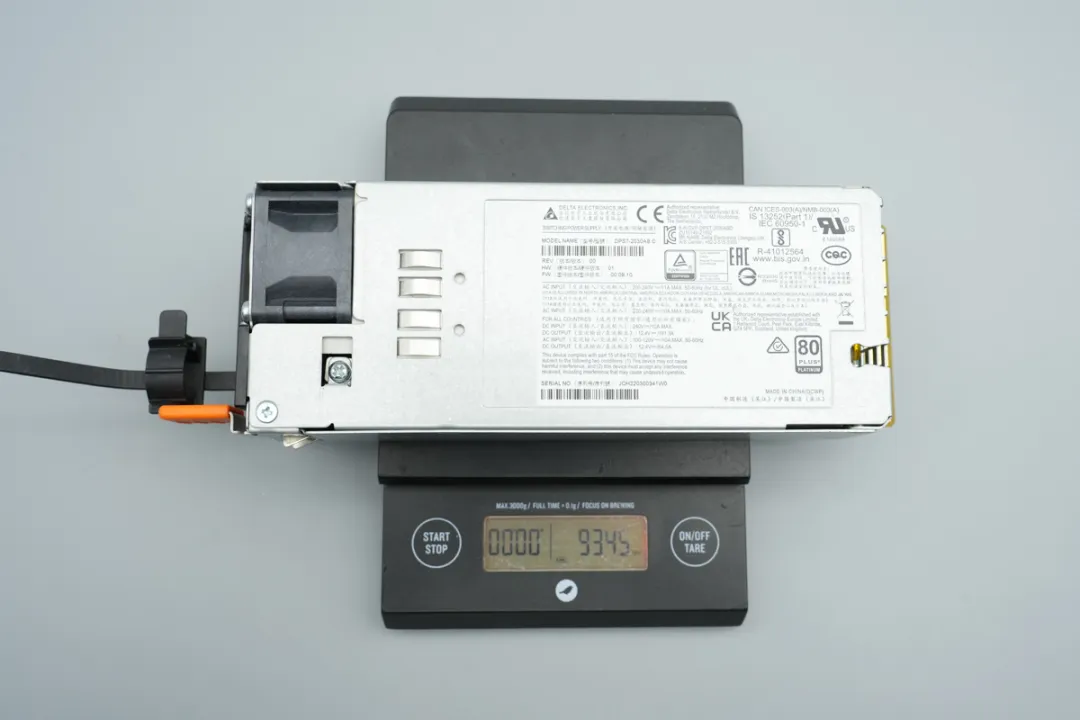

测得电源模块重量约为934.5g。

台达2030W碳化硅服务器电源拆解

看完了台达这款服务器电源的外观展示，下面就进行拆解，一起看看内部的方案和用料。

首先拧下固定螺丝，拆开电源外壳，壳体内部粘贴麦拉片绝缘。

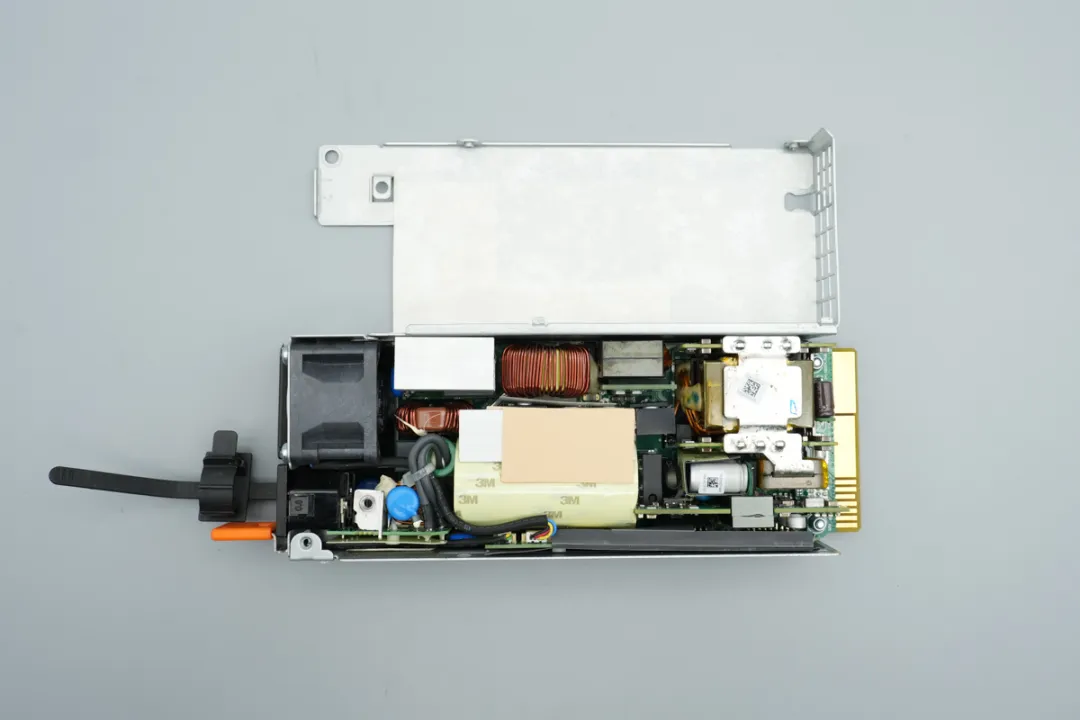

PCBA模块使用螺丝固定在壳体内部。

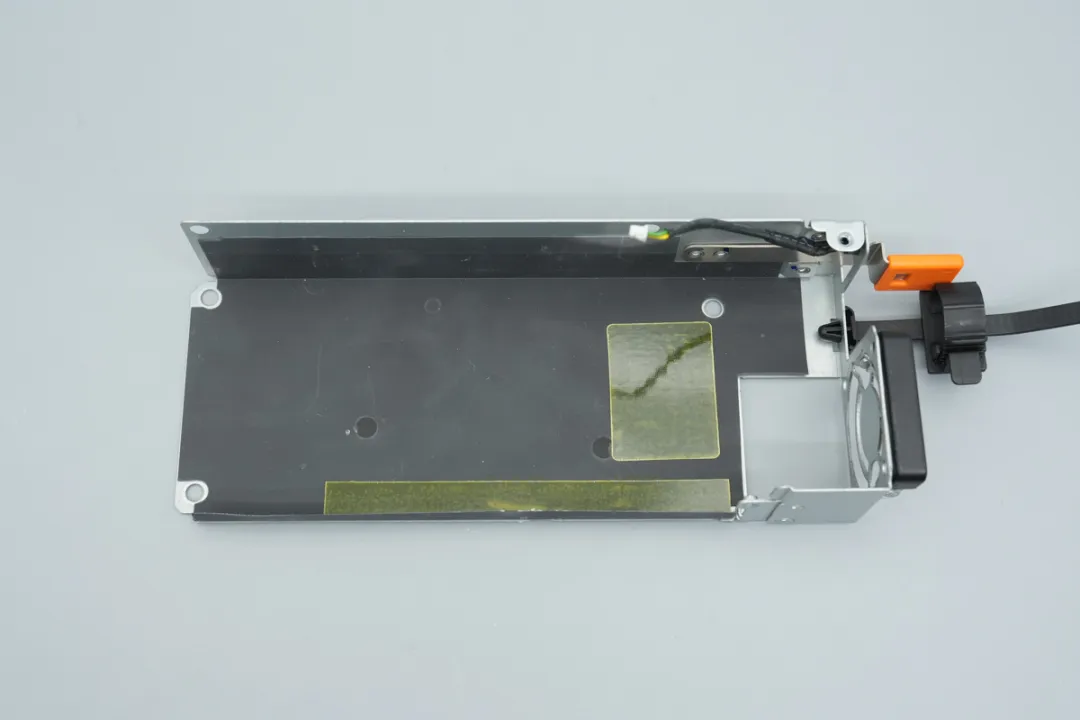

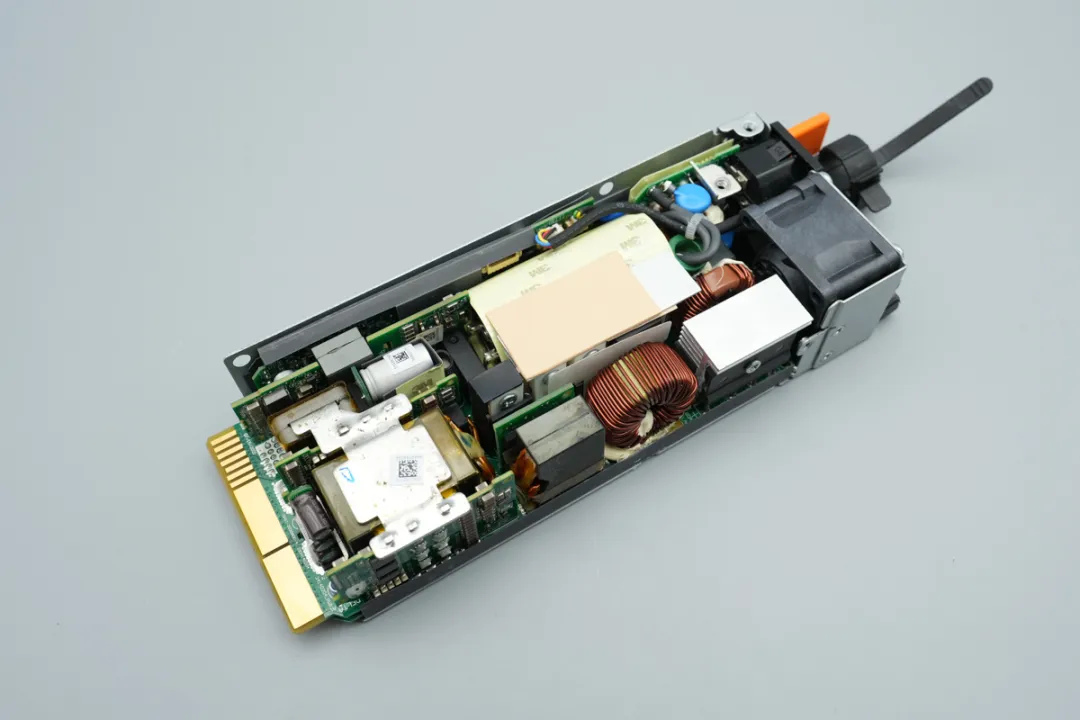

拧下固定螺丝，取出PCBA模块，壳体内部设有麦拉片绝缘。

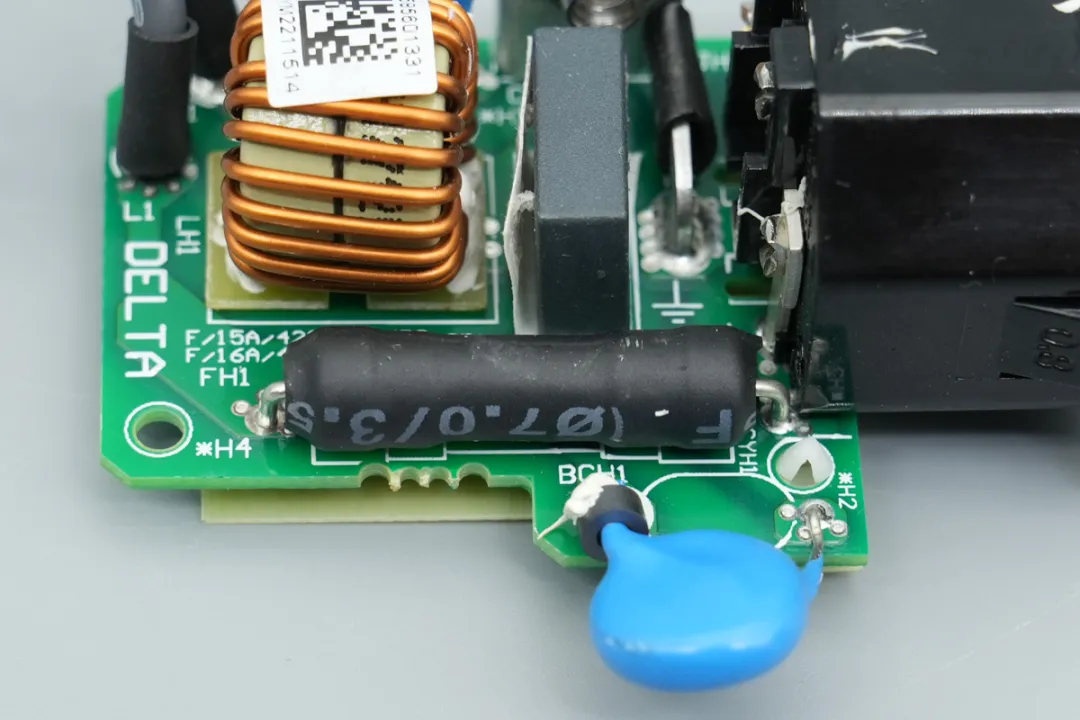

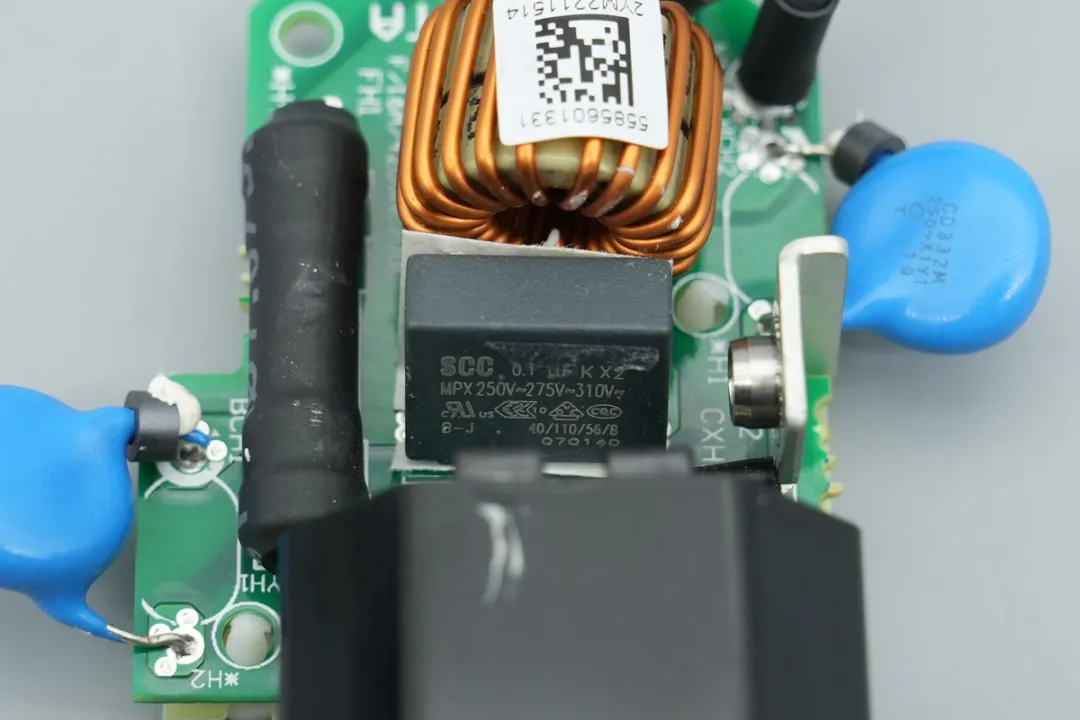

输入端设有小板，焊接保险丝，安规X2电容，Y电容，滤波电感。安规X2电容来自实全电子，规格为0.1μF。

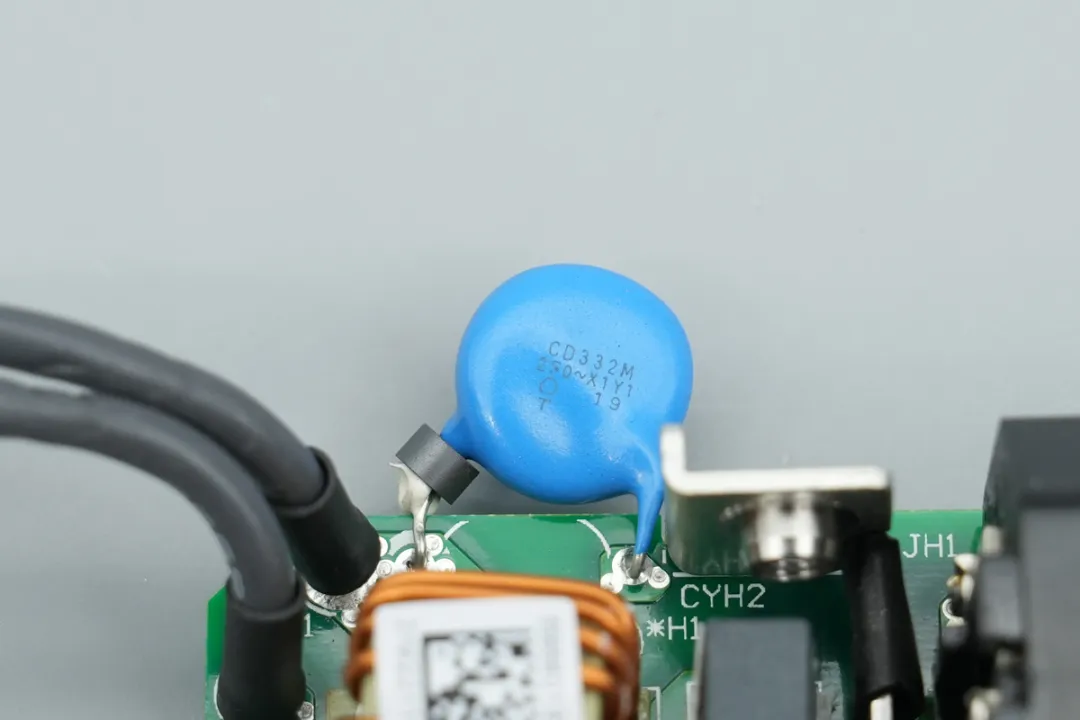

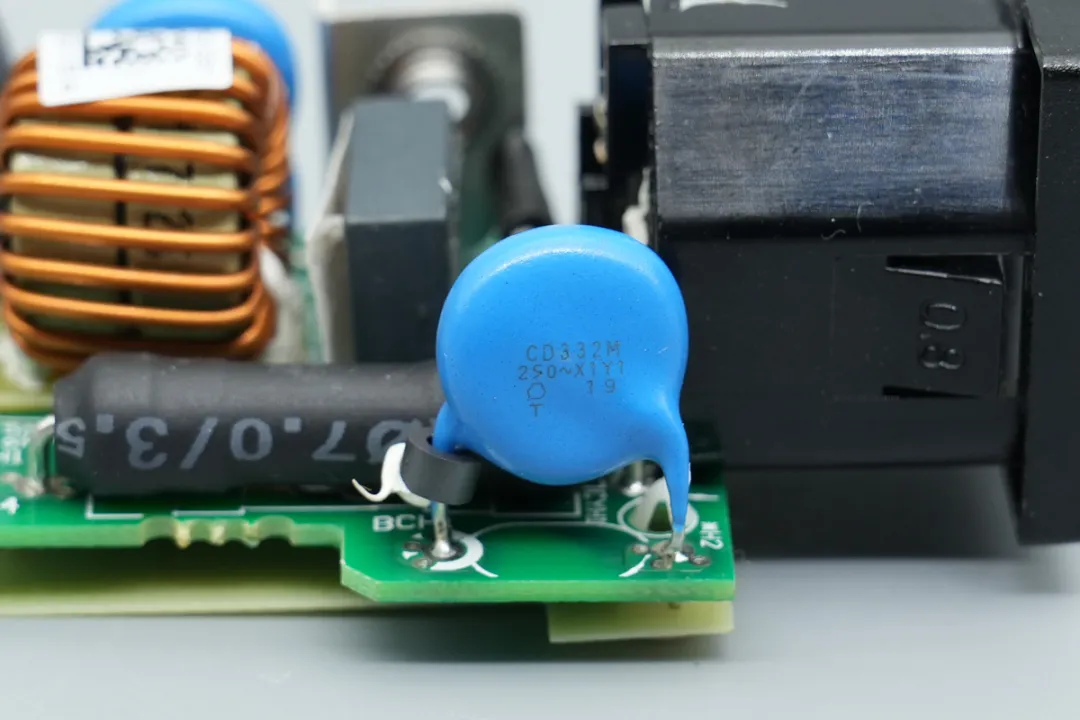

蓝色Y电容来自TDK，料号CD332M。

另一颗Y电容料号相同。

滤波电感采用漆包线绕制，底部设有电木板绝缘。

保险丝外套热缩管绝缘。

导线焊接连接到电源PCBA模块供电。

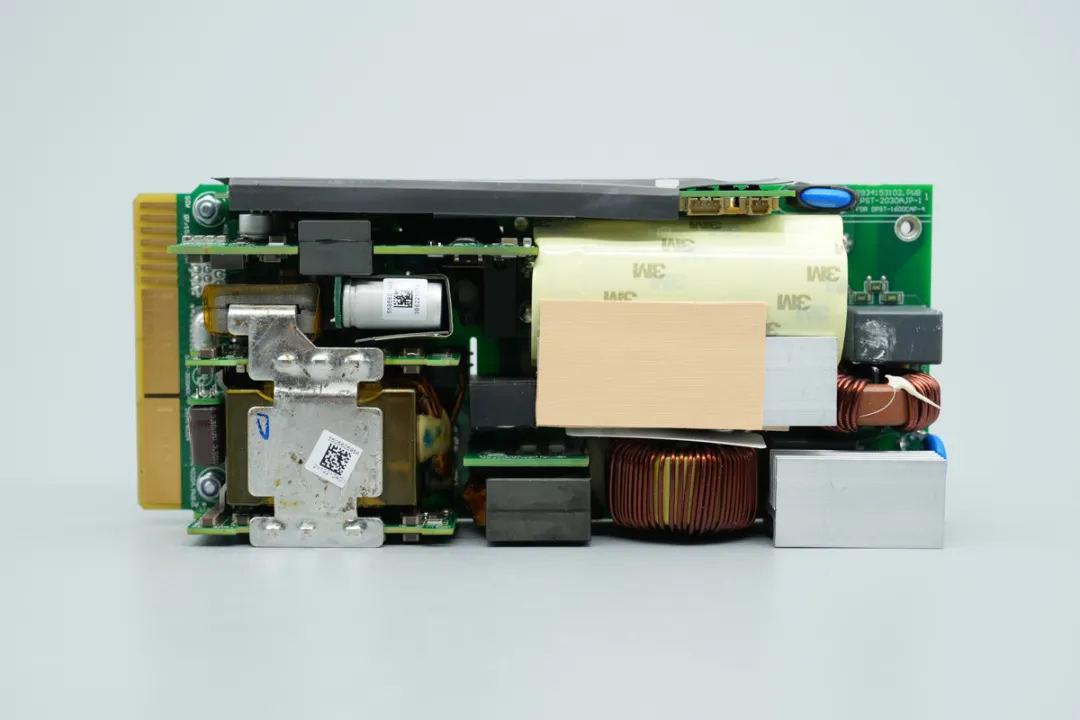

PCBA模块正面一览，右侧为交流输入端，设有压敏电阻，安规X2电容，共模电感，整流桥。向左设有高压滤波电容，PFC和LLC开关管，PFC升压电感。中间位置设有谐振电容和谐振电感小板。高压滤波电容粘贴胶带绝缘。

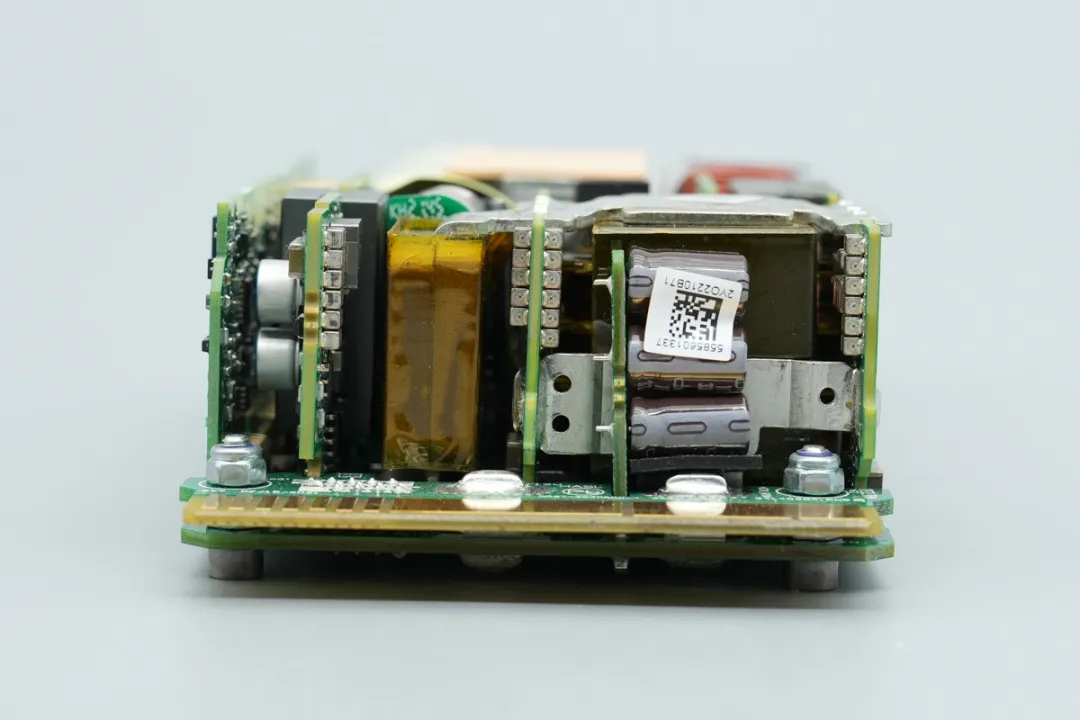

上方位置设有控制小板，左侧上方设有辅助电源小板，下方设有滤波电感，滤波电容和LLC变压器。变压器两侧设有同步整流小板，小板焊接铜片载流。

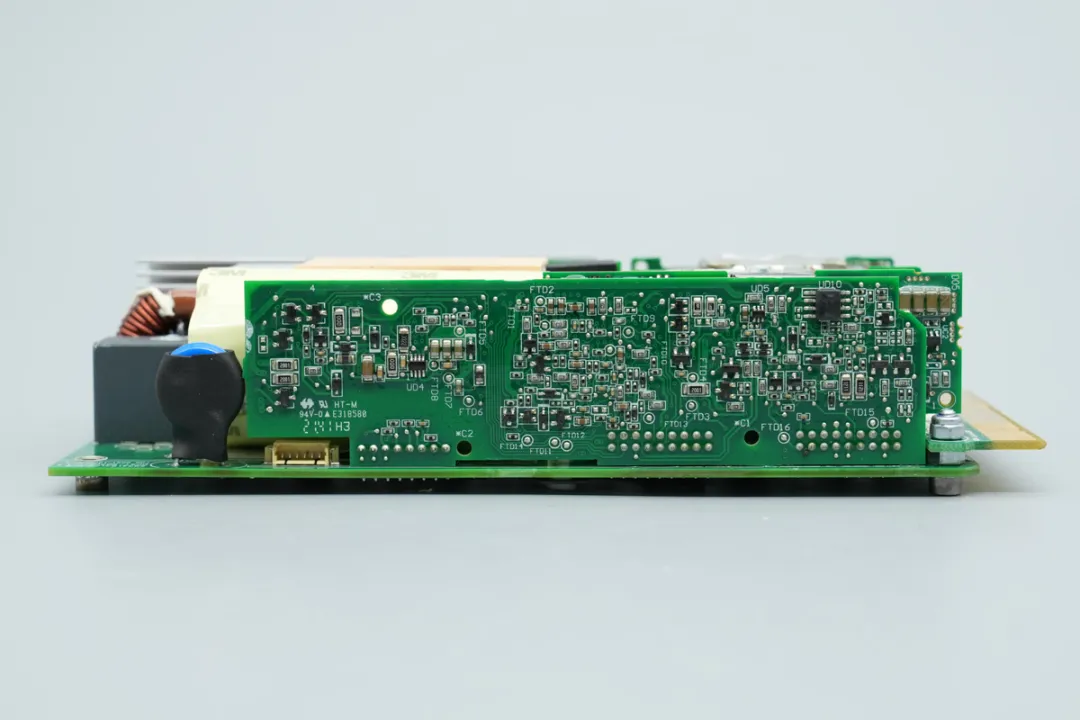

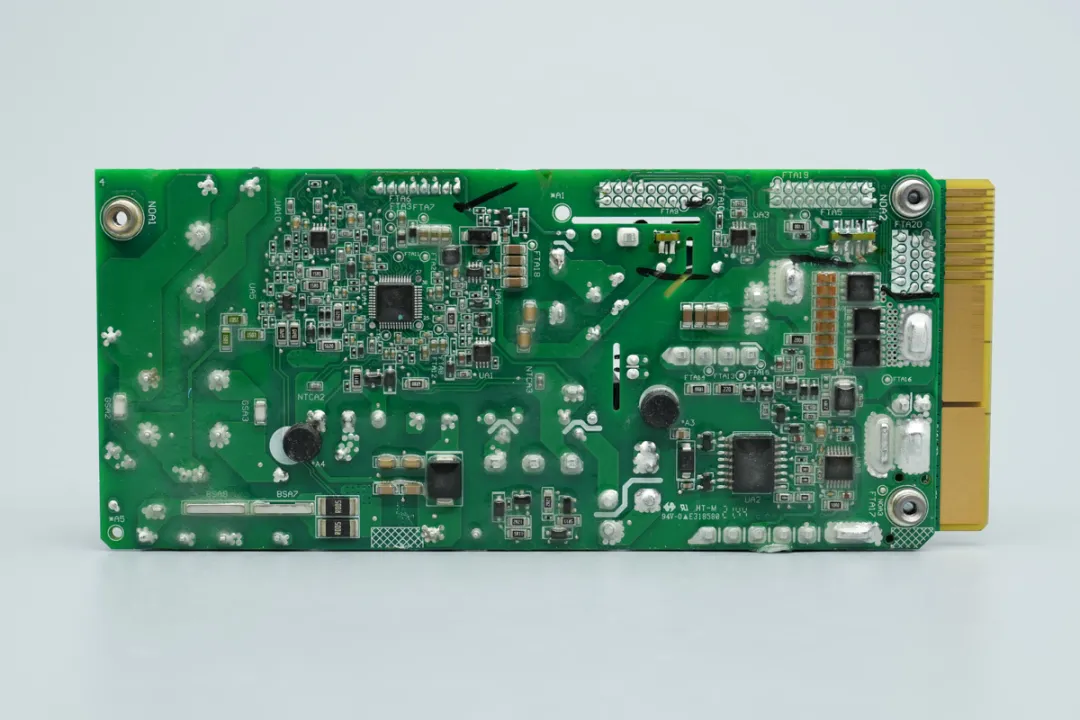

PCBA模块背面设有PFC控制器，电压比较器，驱动器，隔离驱动器，理想二极管控制器和输出控制管。

输入端设有压敏电阻，安规X2电容，共模电感，Y电容。

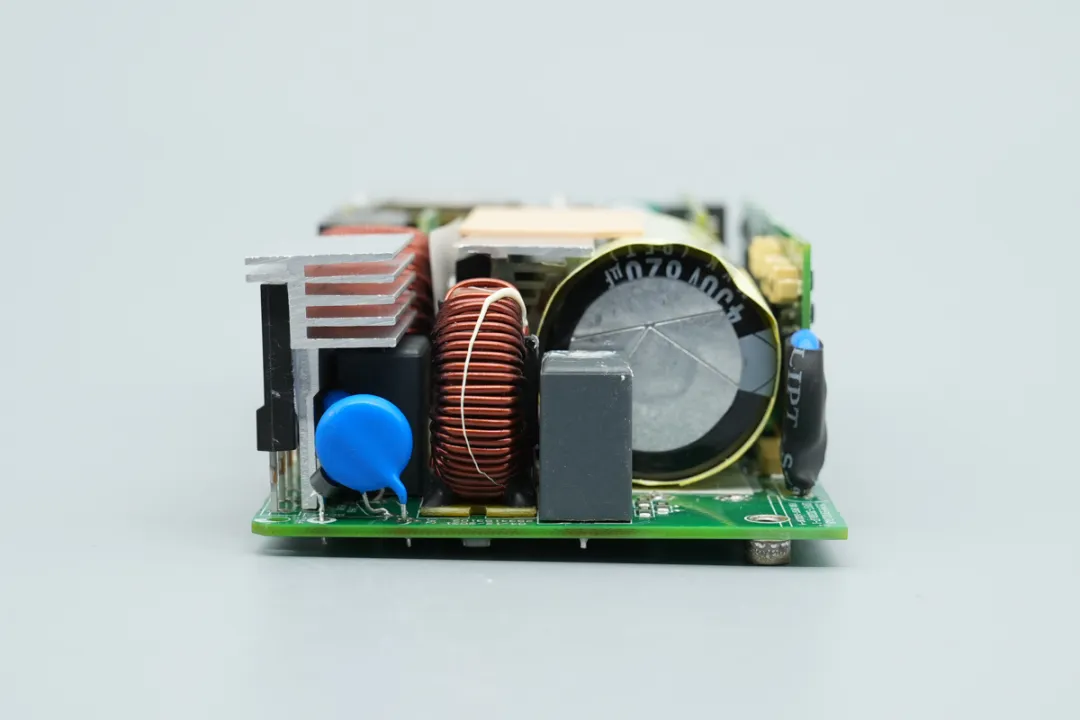

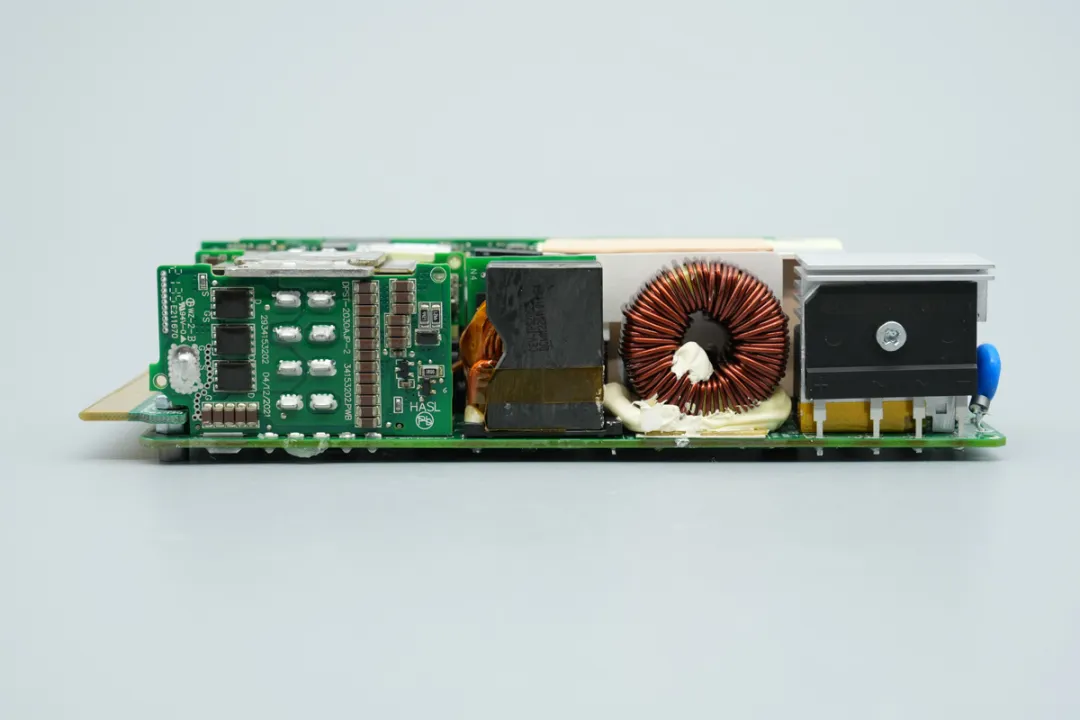

侧面设有同步整流小板，谐振电感，PFC升压电感和整流桥。

另一侧设有压敏电阻和控制小板。

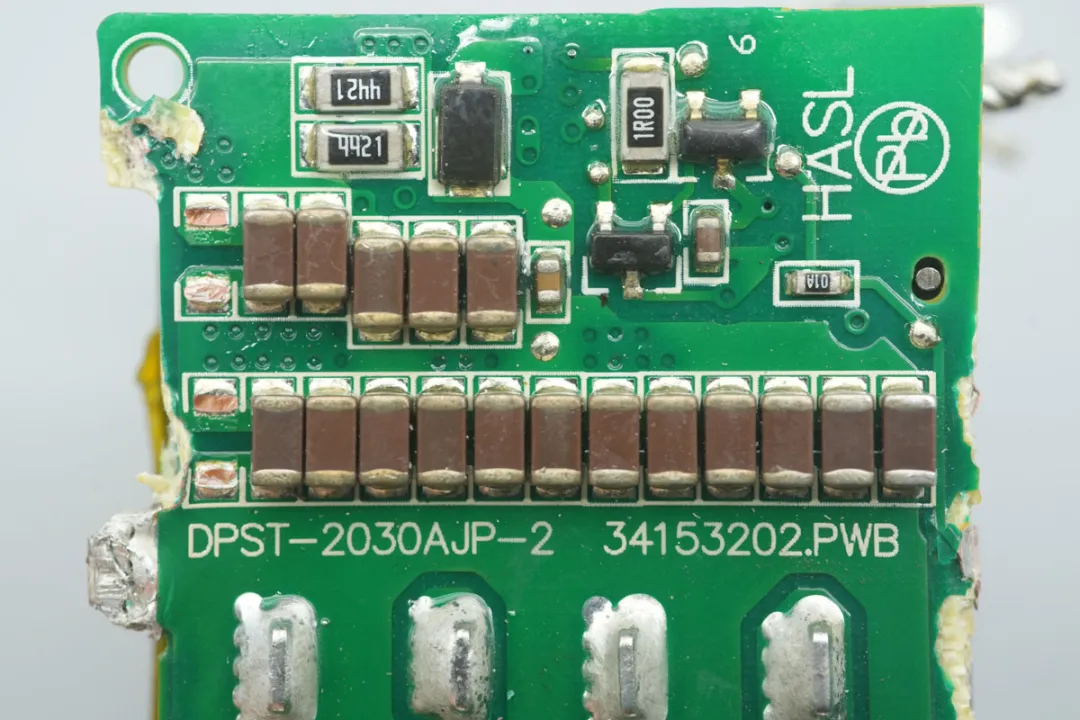

输出端设有辅助电源小板，同步整流小板和滤波电容小板。

焊接拆下变压器，滤波电容小板，辅助电源小板，控制小板，高压滤波电容，开关管和整流桥散热片，继续进行拆解。

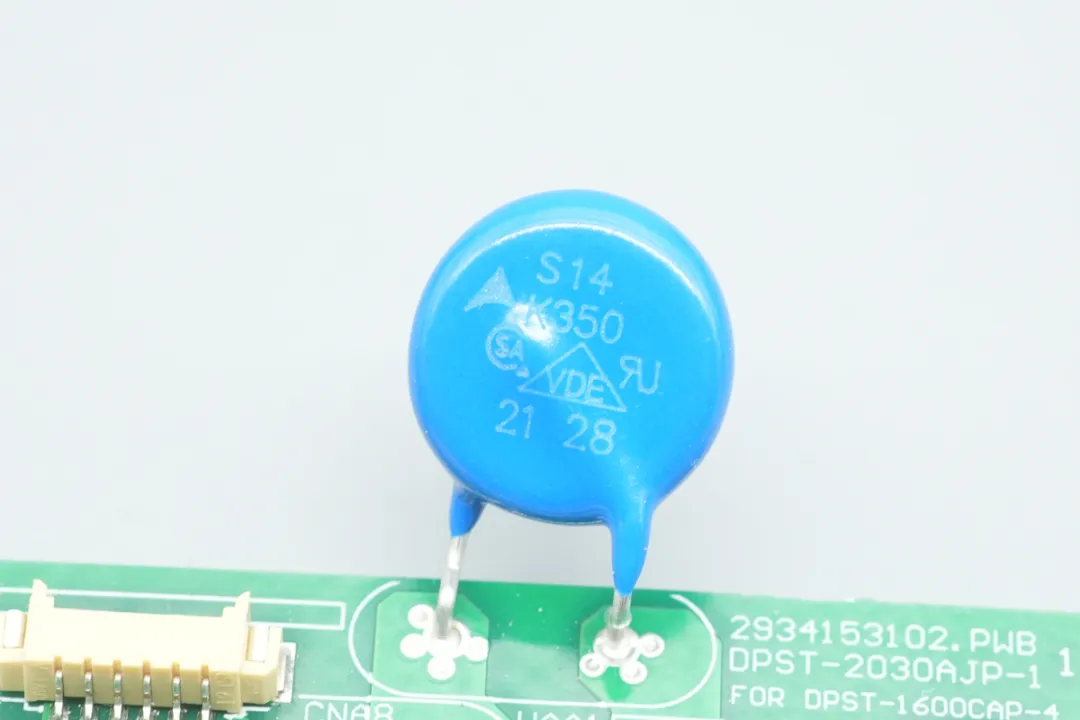

压敏电阻来自TDK，料号S14K350，用于吸收过压浪涌。

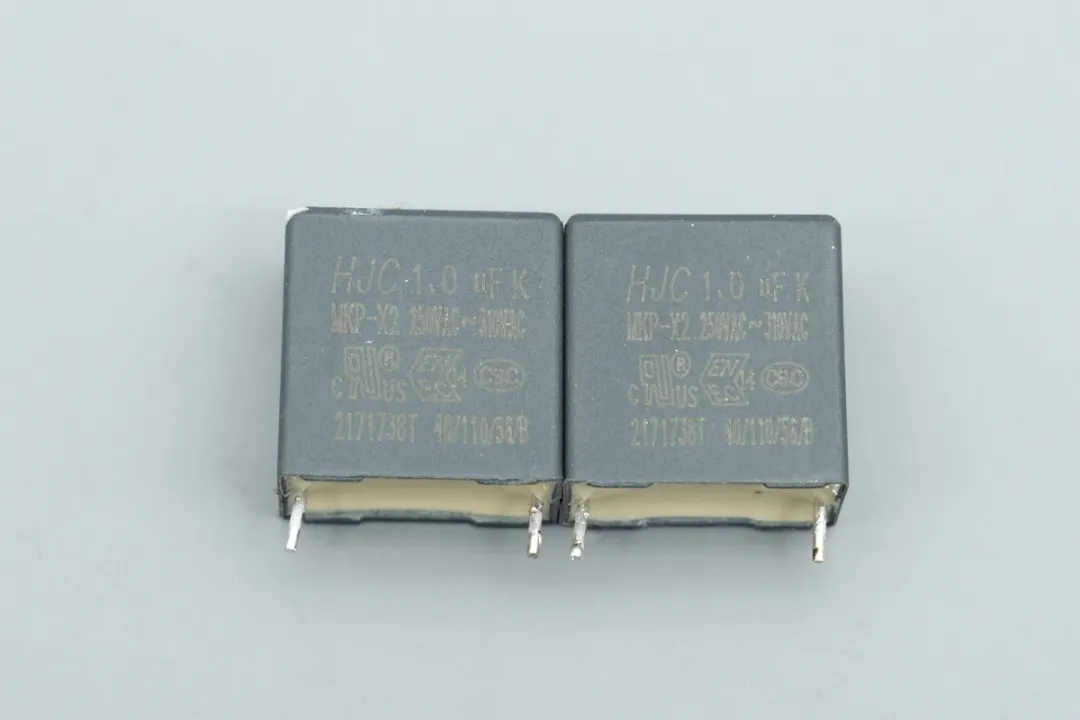

安规X2电容来自华容，规格为1μF。

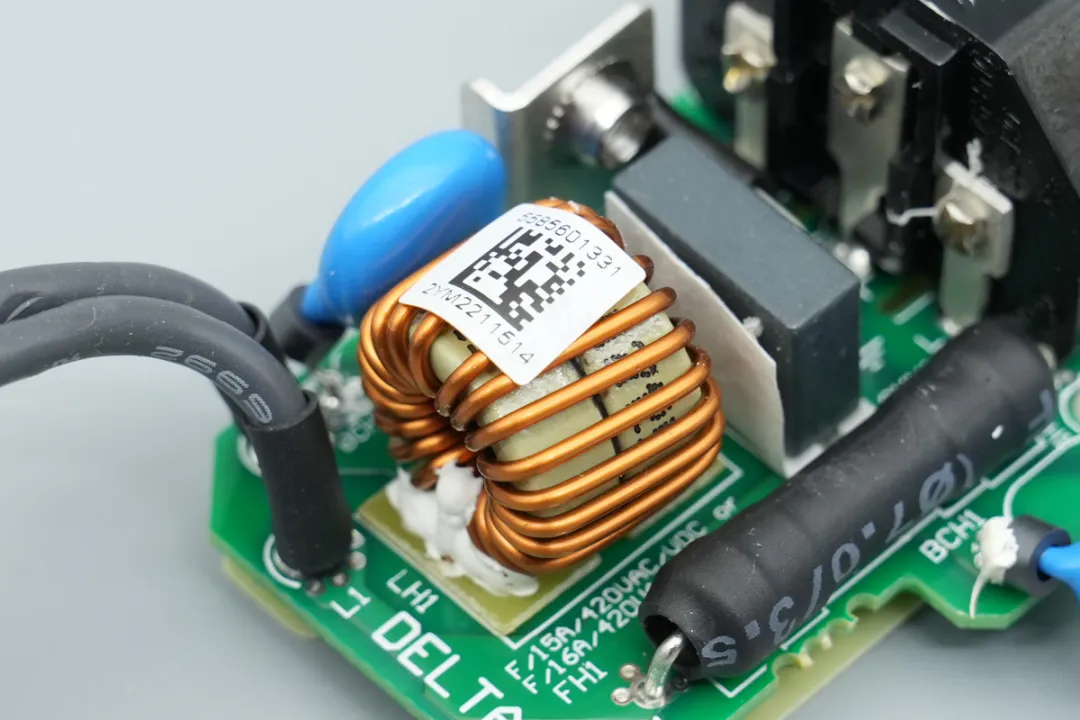

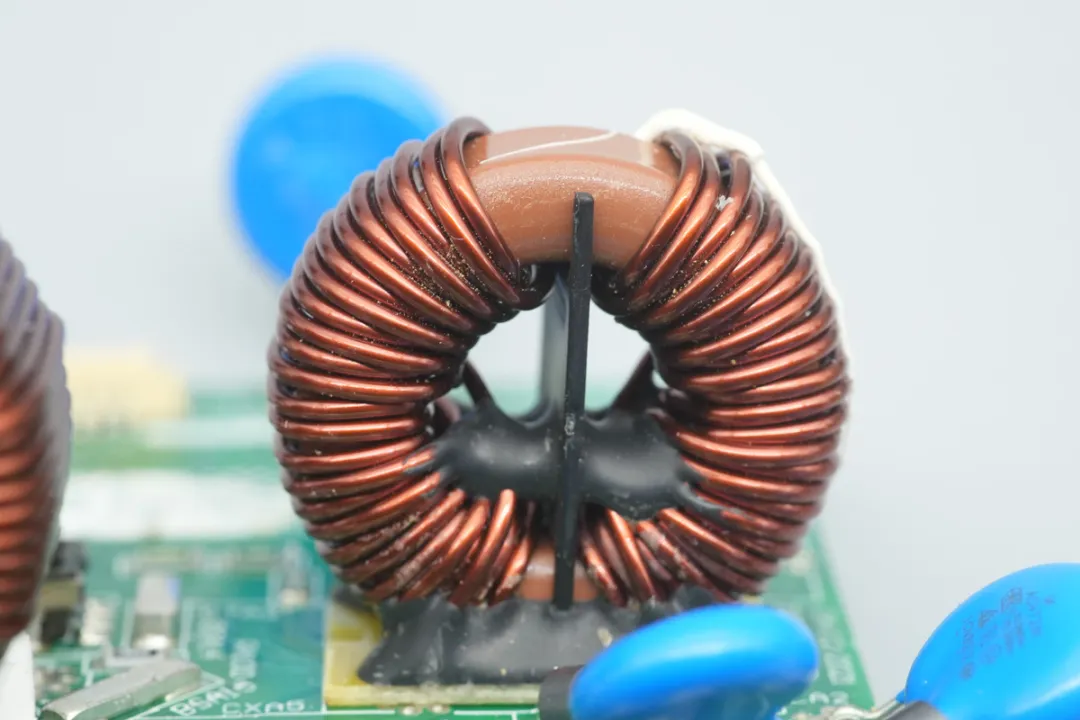

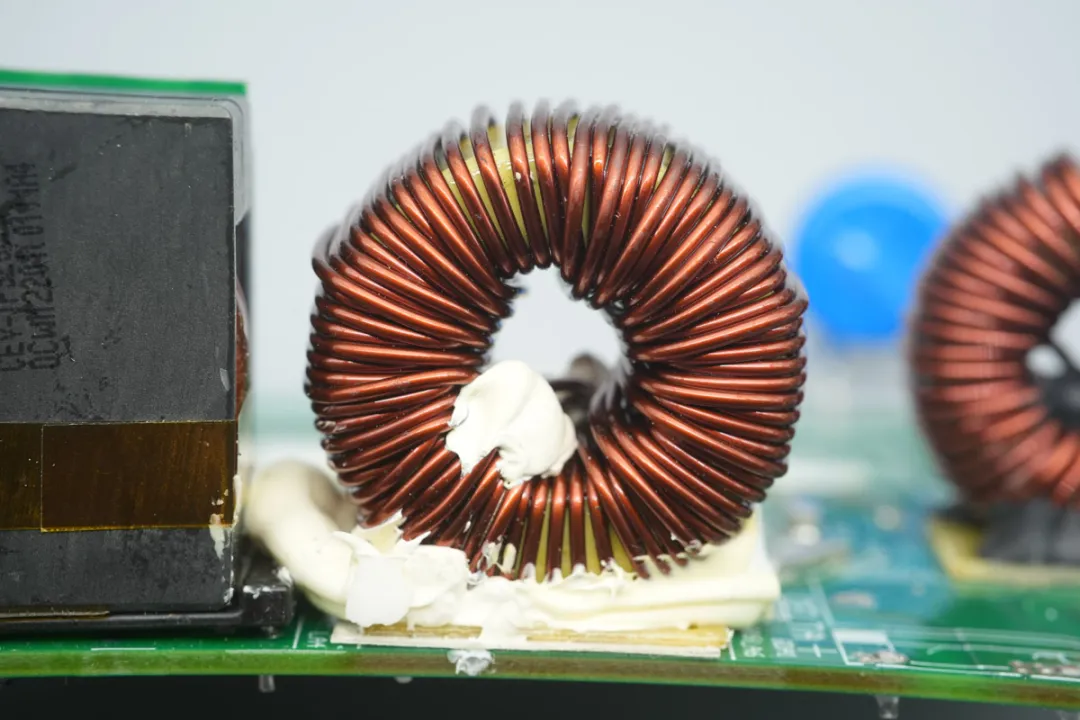

共模电感采用漆包线绕制，内部设有塑料板绝缘，底部设有电木板绝缘，并打胶固定。

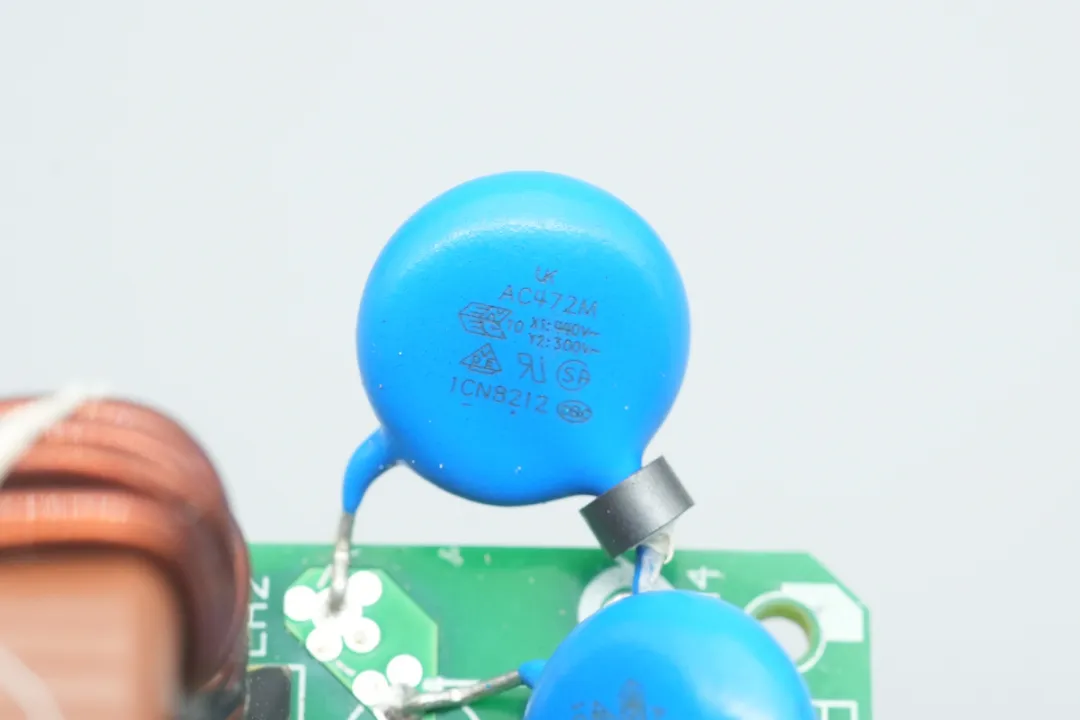

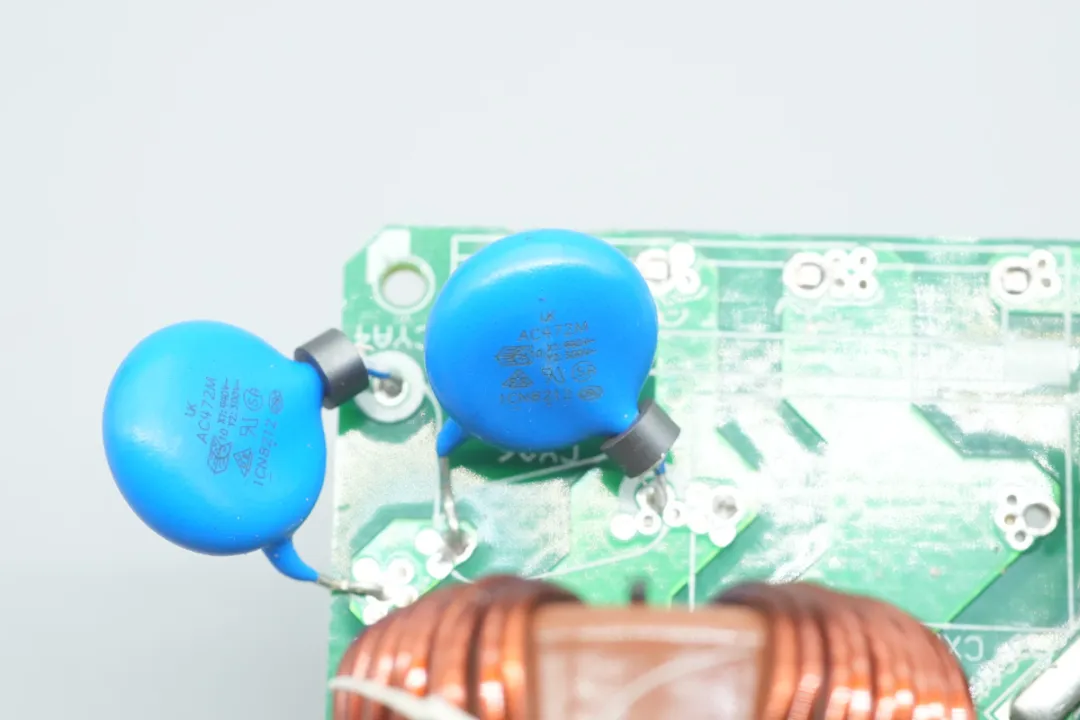

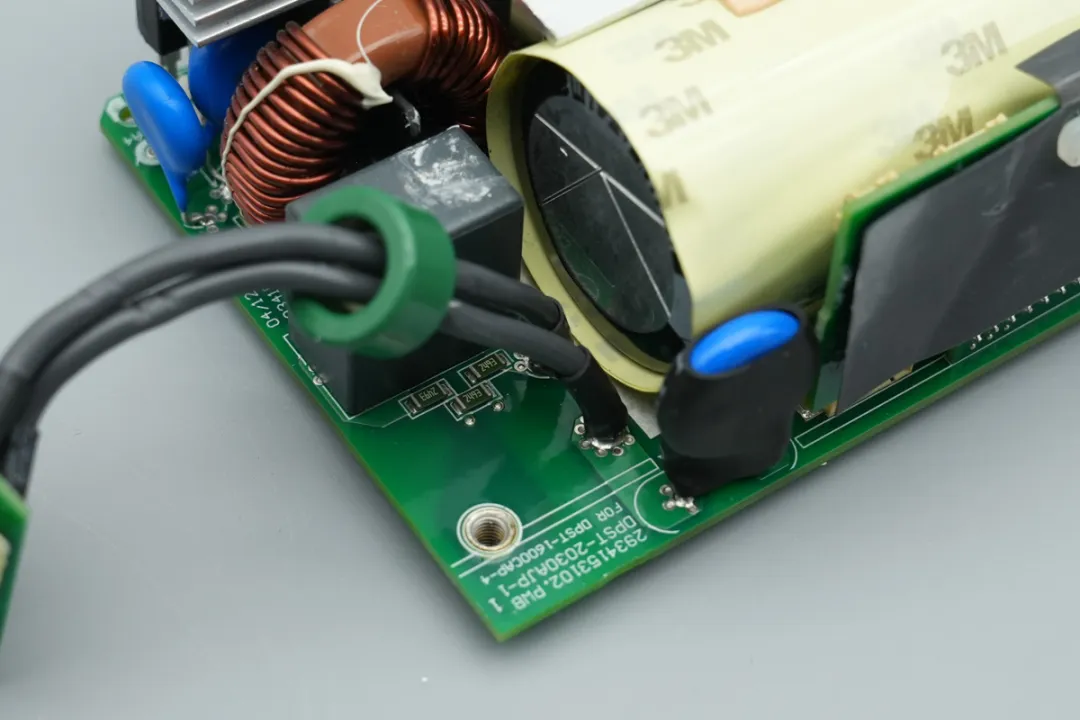

蓝色Y电容来自华新科，料号AC472M。

另一颗Y电容料号相同。

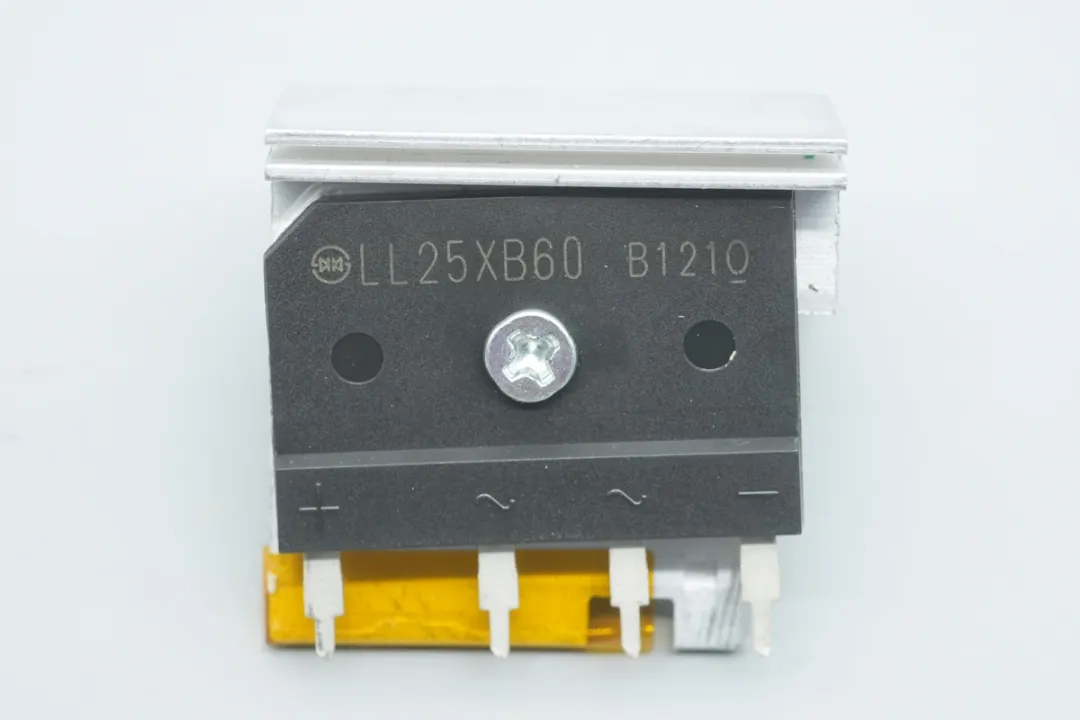

整流桥来自新电元，型号LL25XB60，规格为600V25A，采用5S封装。

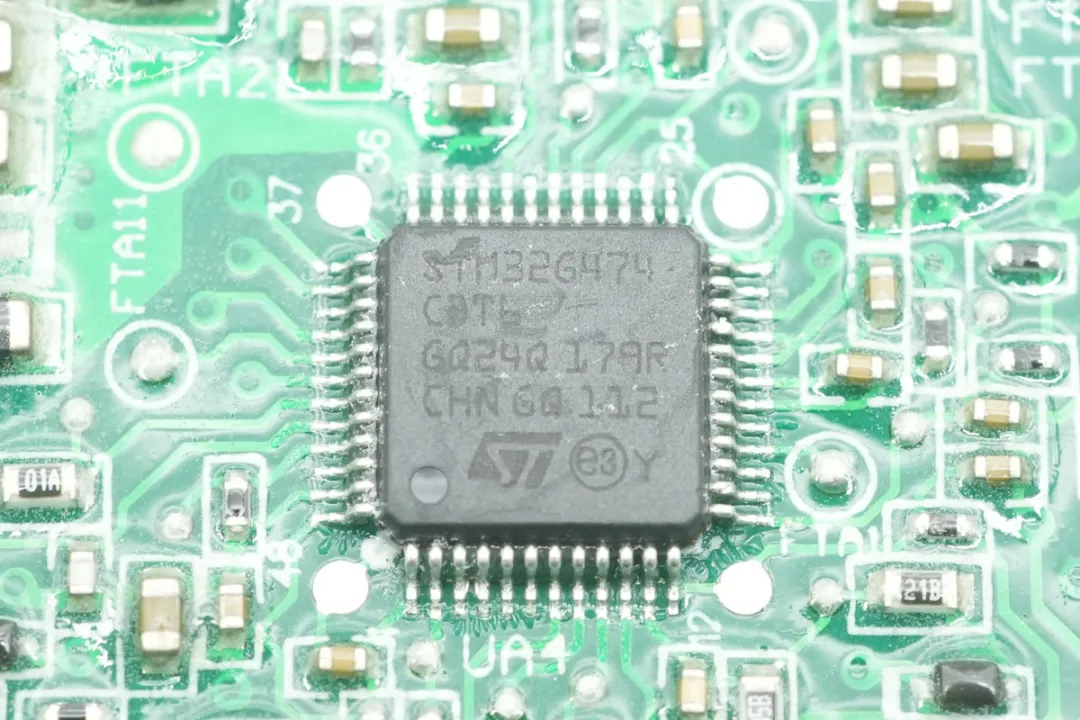

PFC控制器来自意法半导体，型号STM32G474CBT6，内置ARM Cortex-M4 MCU，主频为170MHz，集成FPU和DSP，内置128KB FLASH和128KB SRAM，具备标准和高级通信接口，采用LQFP48封装。

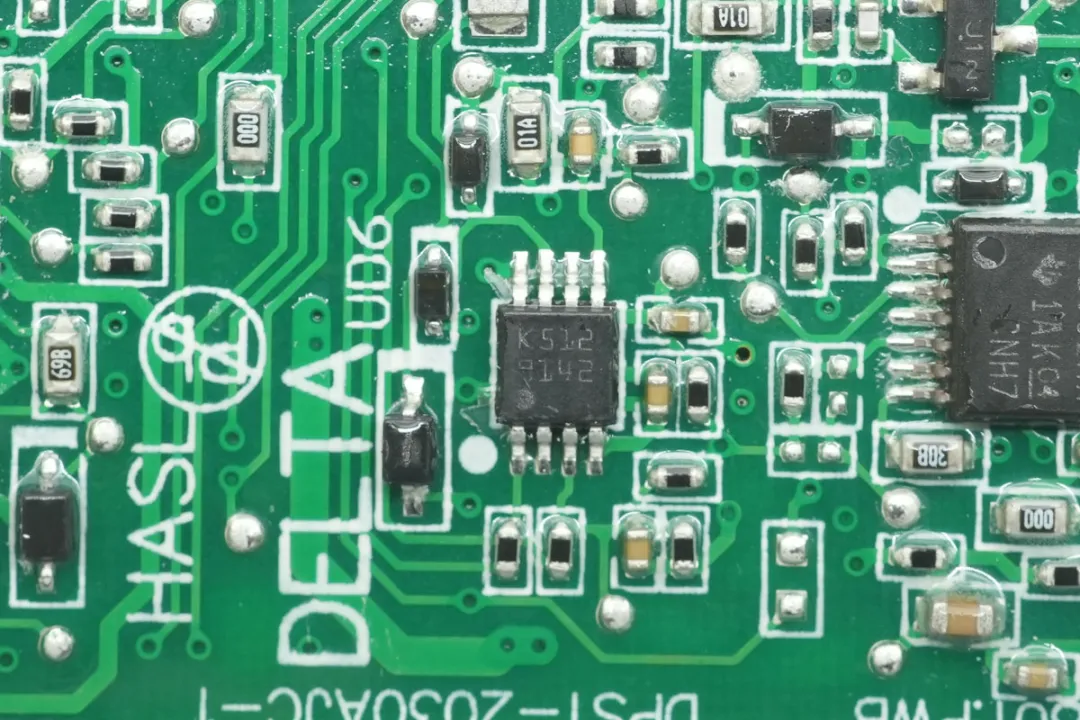

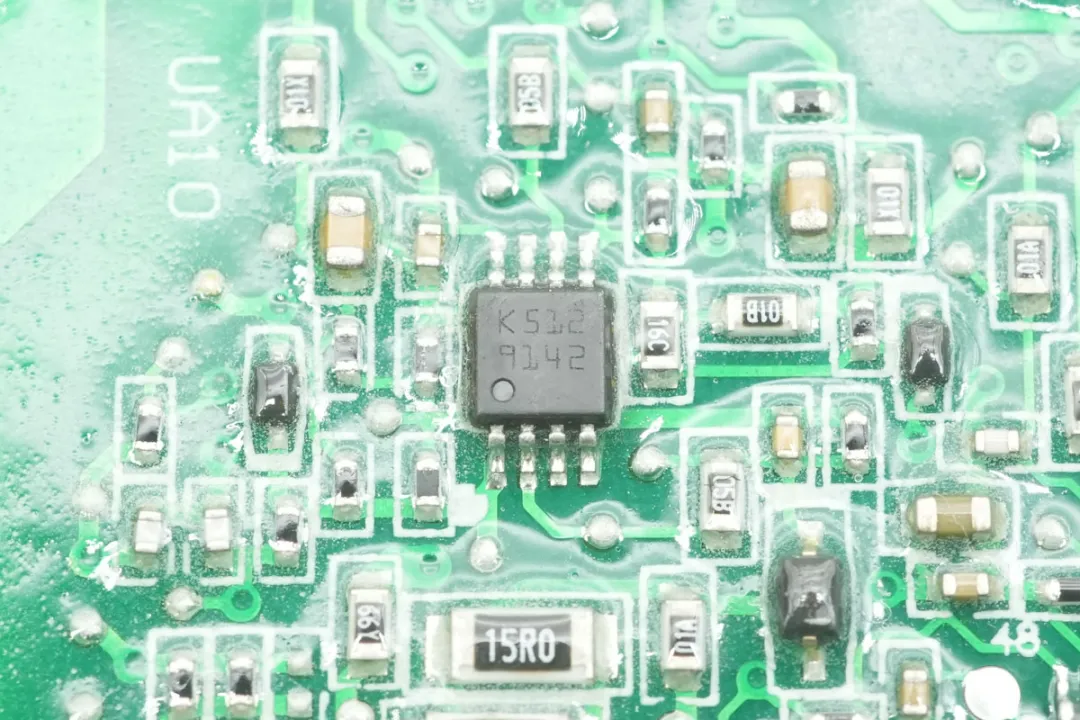

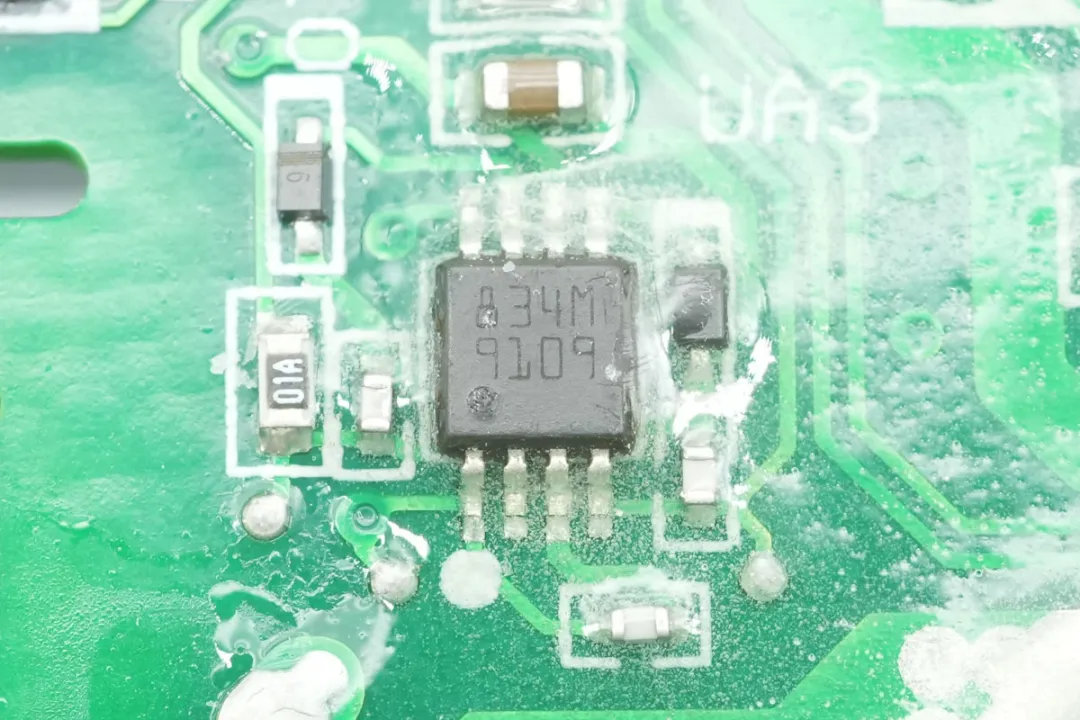

电压比较器来自意法半导体，丝印K512，型号LM293ST，为低功耗双路电压比较器，采用Mini-SO8封装。

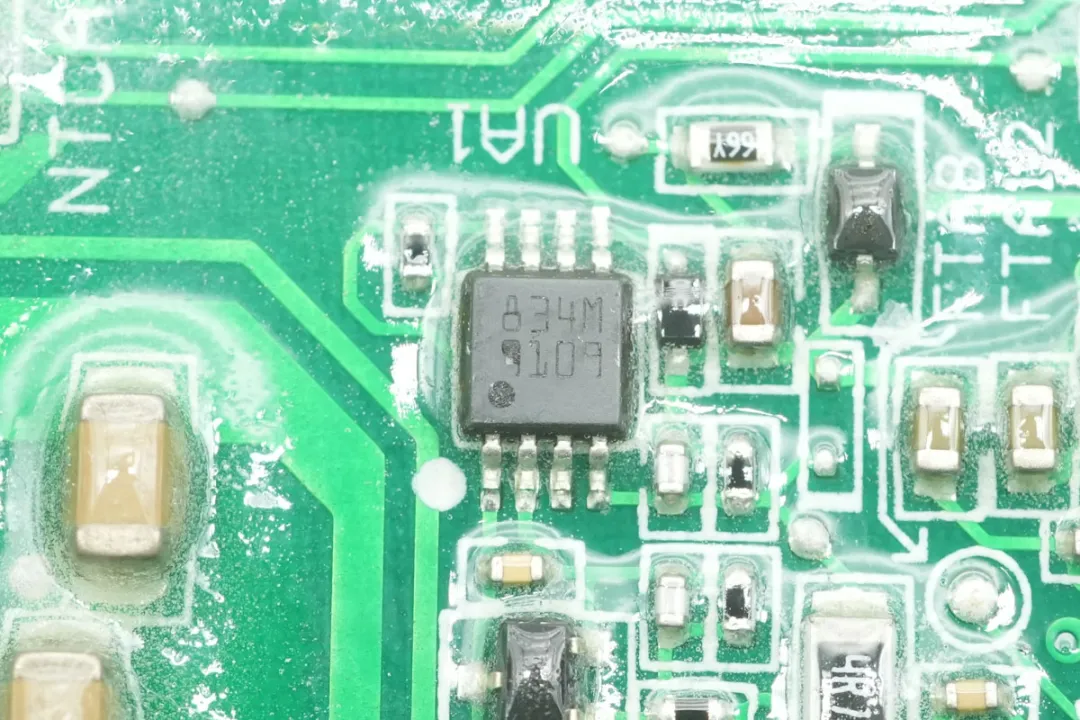

驱动器来自意法半导体，型号PM8834，为双路低侧驱动器，具备4A输出能力，采用MSOP8L-EP封装。

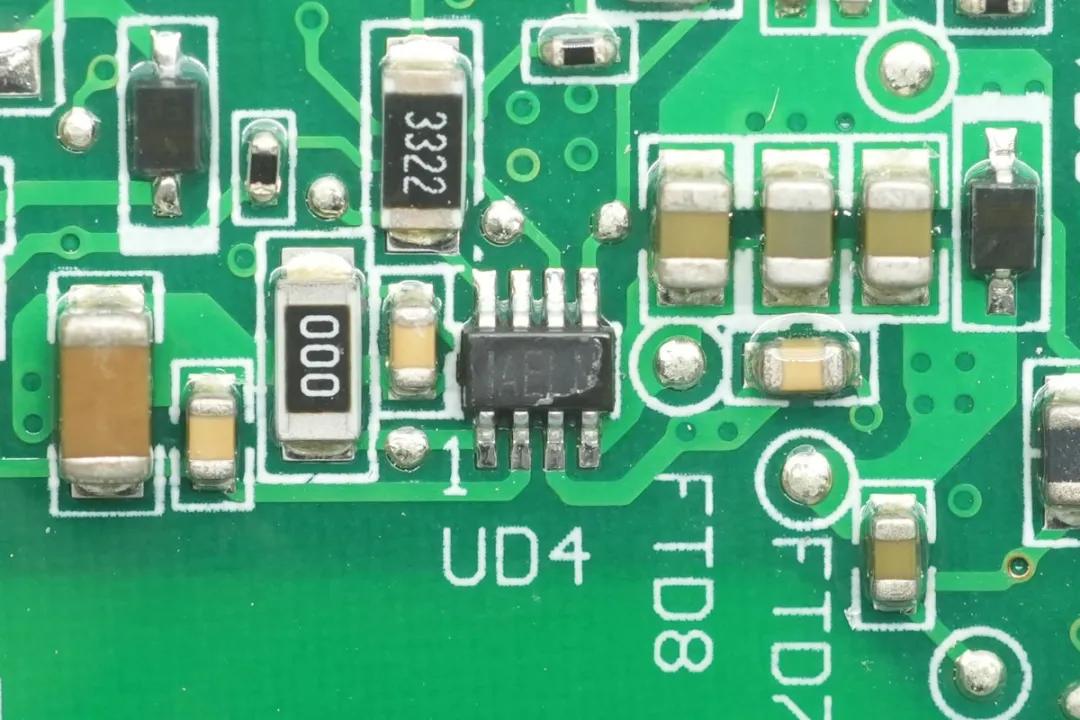

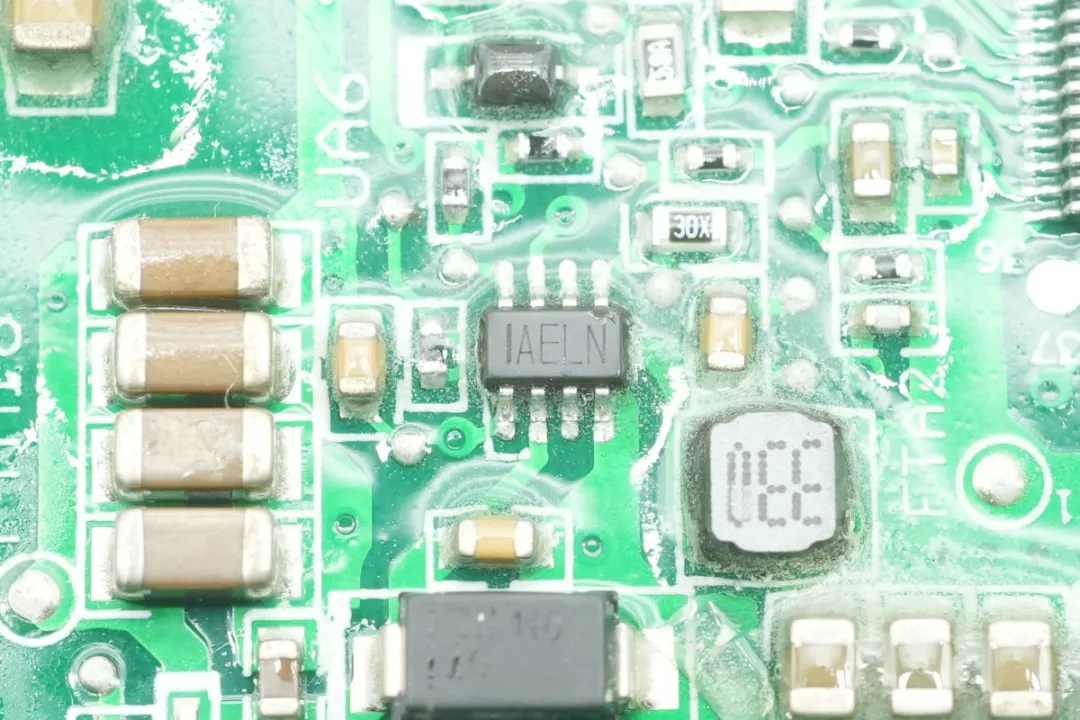

同步降压芯片来自芯源系统，丝印AEL，型号MP2314，支持4.5-24V输入电压，输出电流2A，芯片内置开关管，开关频率500kHz，采用TSOT23-8封装。

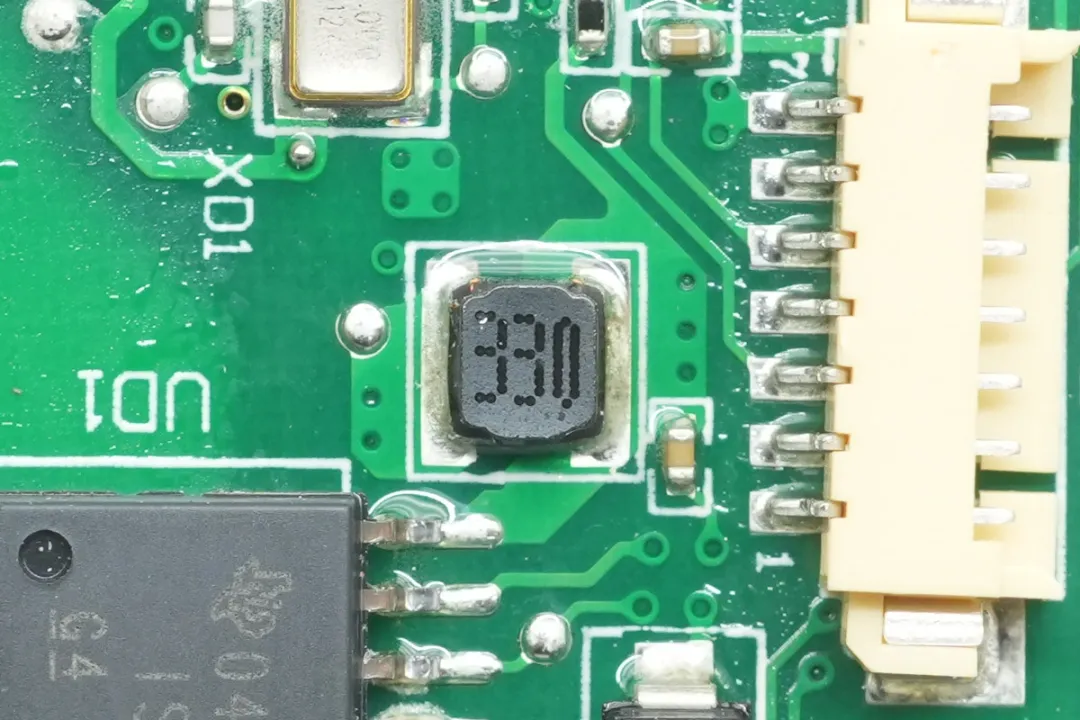

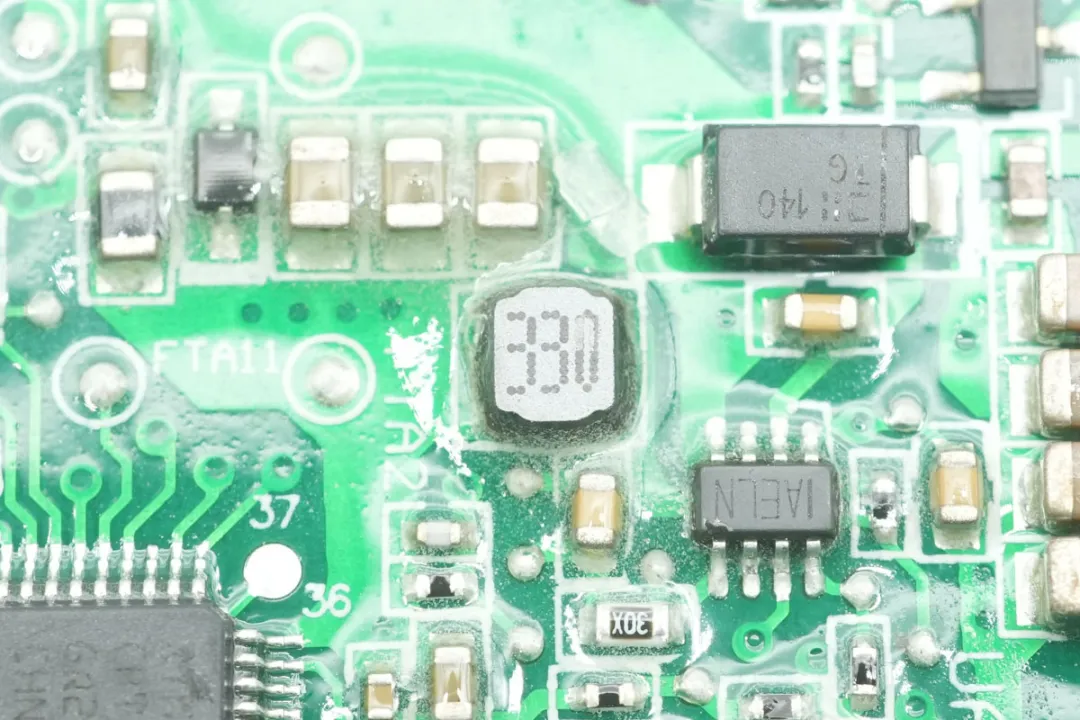

33μH降压电感特写。

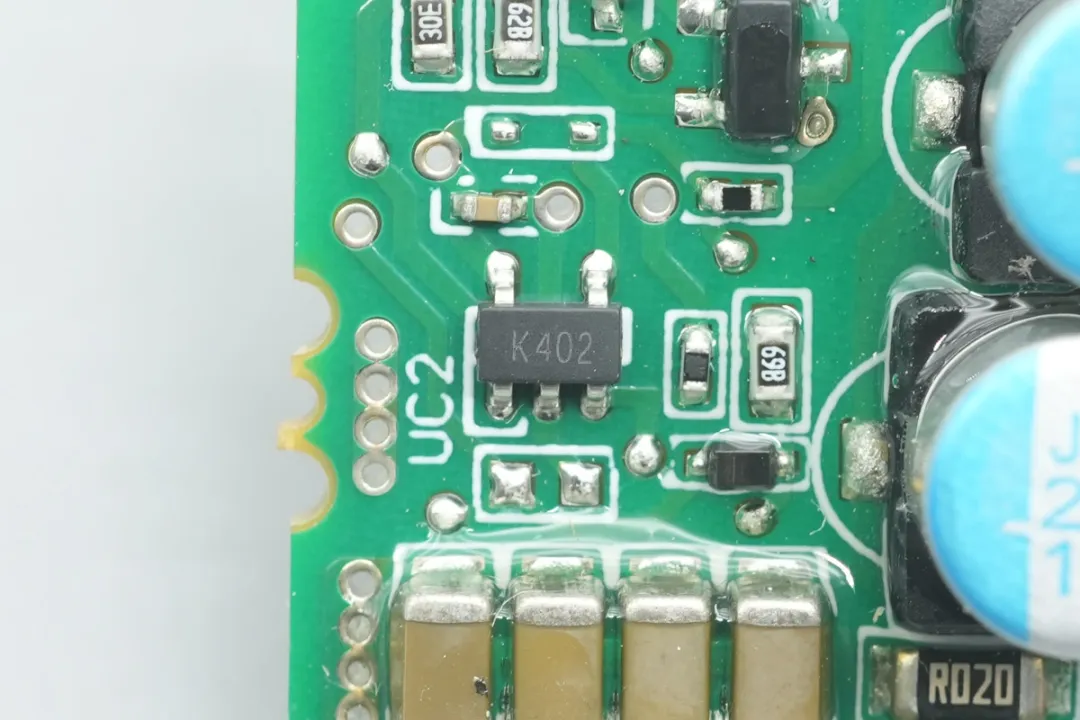

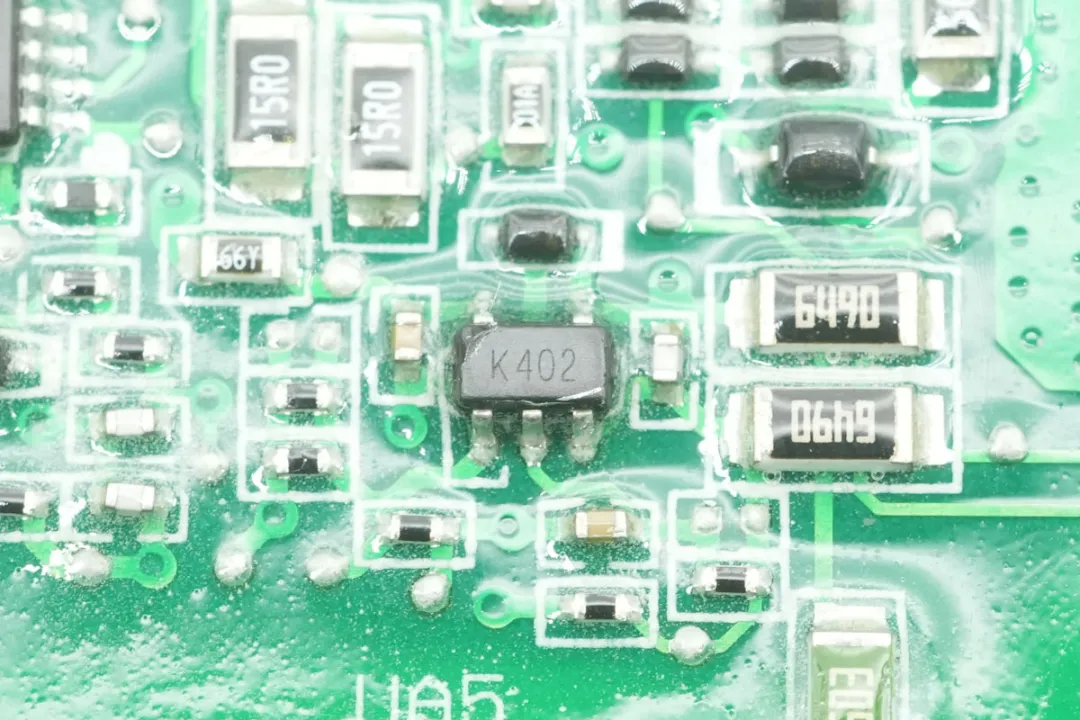

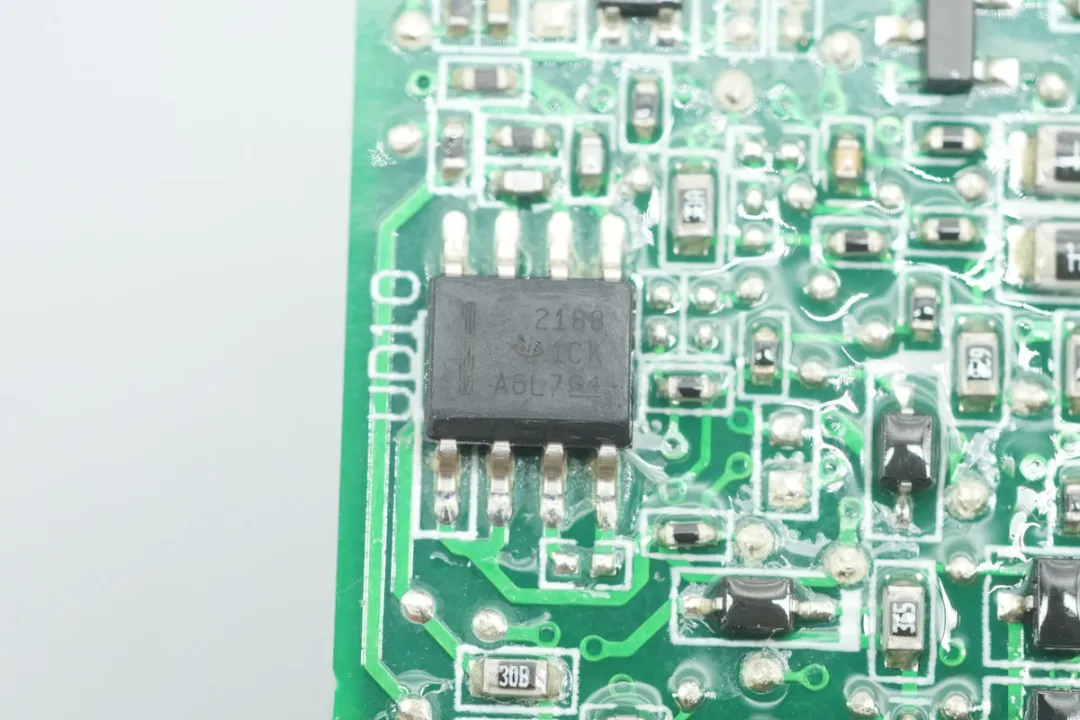

运放来自意法半导体，丝印K402，型号TS321AILT，为低功耗单运放，采用SOT23-5封装。

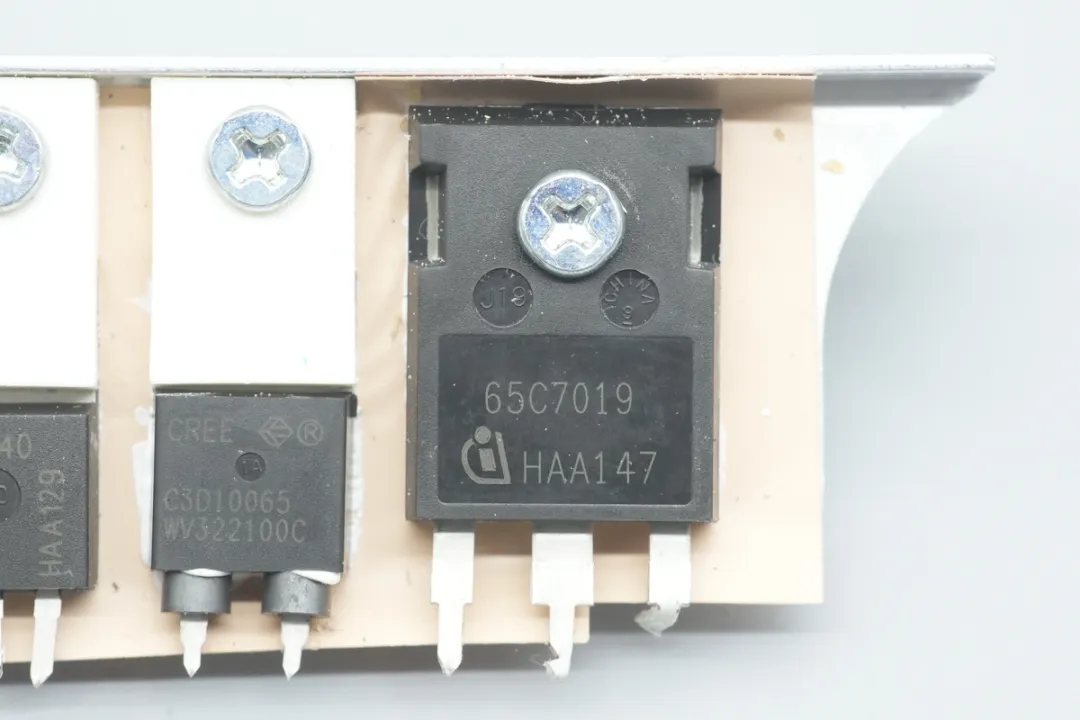

PFC开关管来自英飞凌，丝印65C7019，型号IPW65R019C7，NMOS，耐压700V，导阻19mΩ，采用TO-247封装。

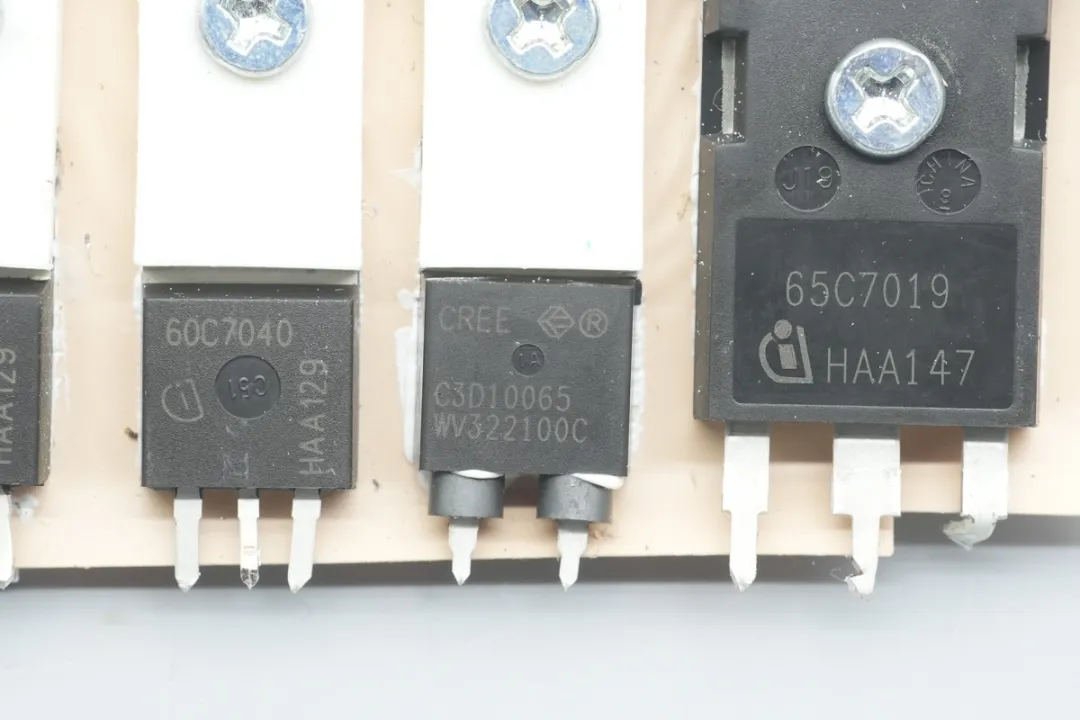

PFC整流管来自科锐，型号C3D10065A，为碳化硅肖特基二极管，规格为650V 10A，采用TO-220-2封装。

PFC升压电感采用漆包线绕制，底部设有电木板绝缘。

贴片电流互感器用于检测PFC开关管电流。

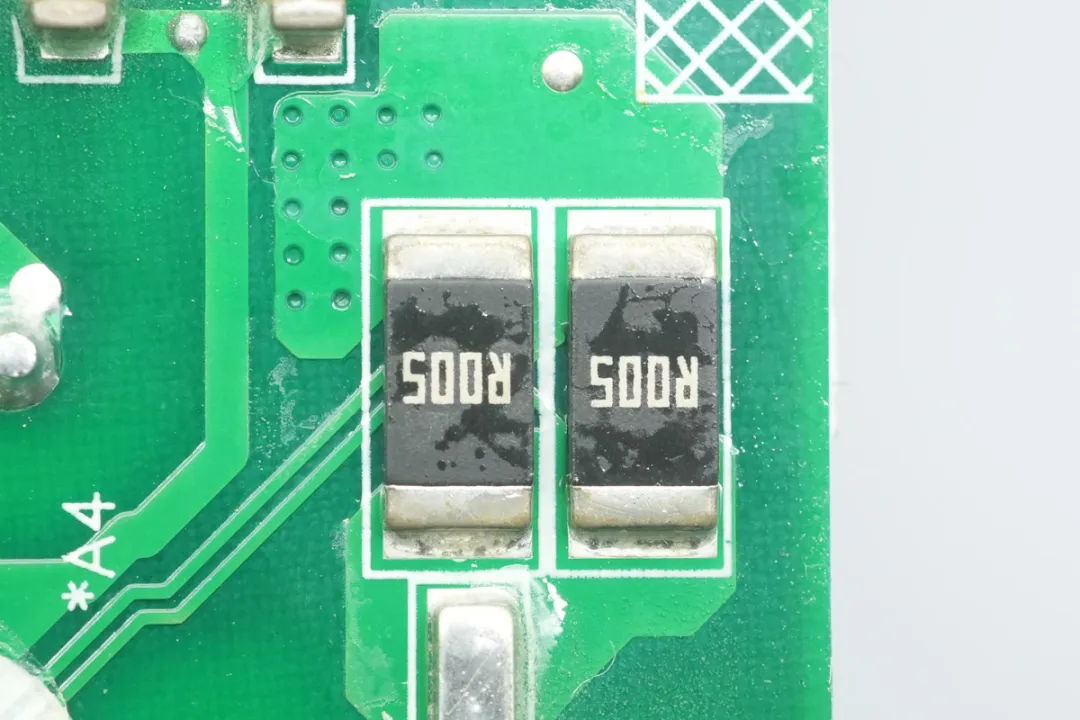

两颗5mΩ取样电阻用于输入电流检测。

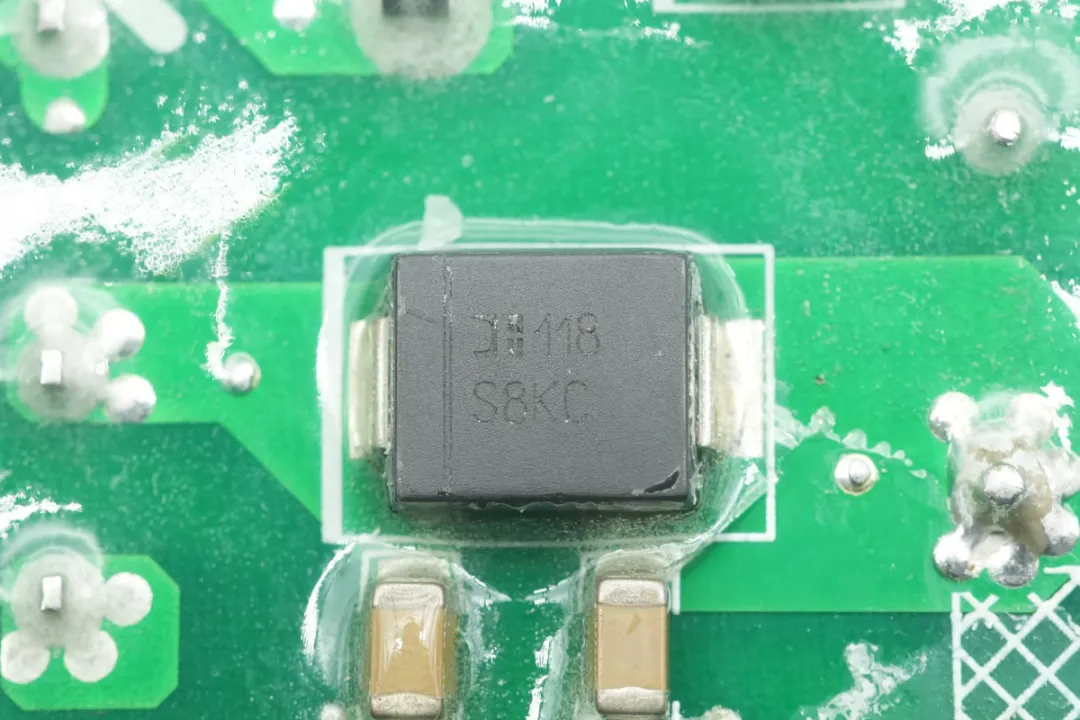

旁路二极管来自达尔，型号S8KC，规格为800V 8A，采用SMC封装。

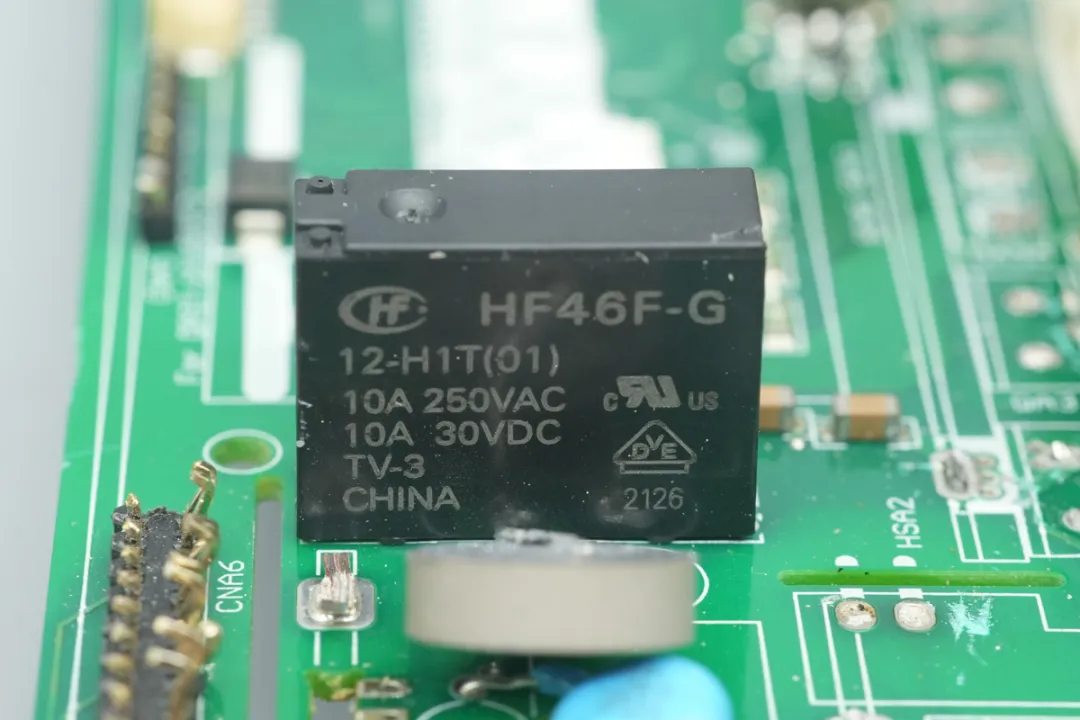

继电器来自宏发，型号HF46F-G/12-H1T，为超小型中功率继电器，内置一组常开触点，具备10A触点切换能力，线圈电压12V。

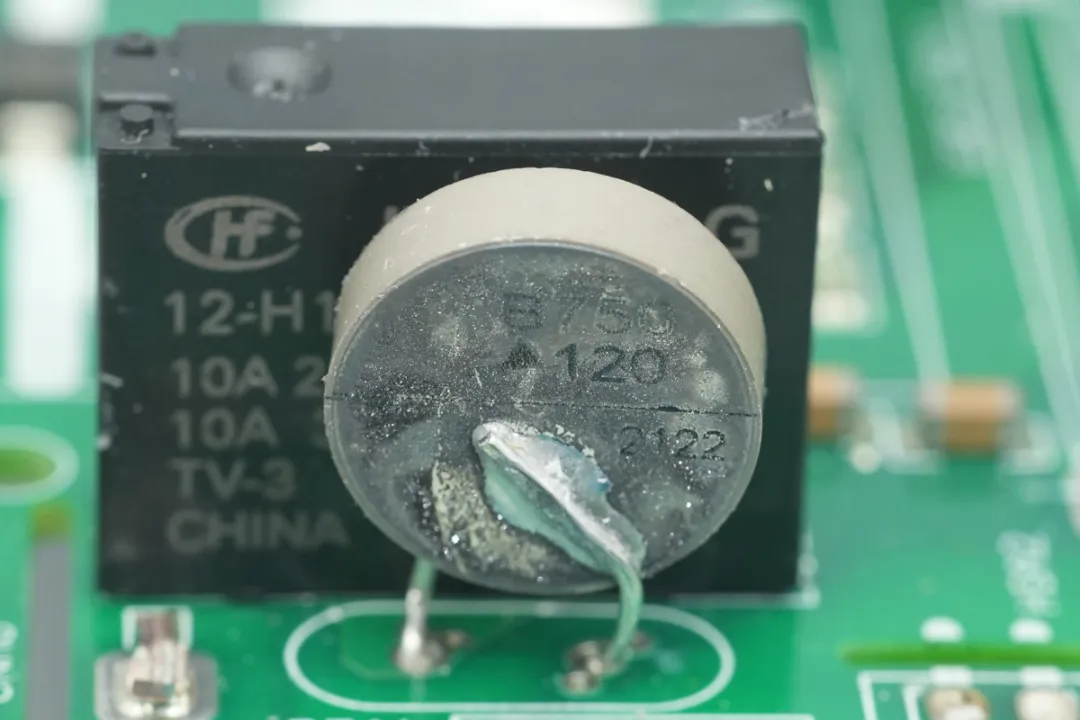

与继电器并联的热敏电阻来自TDK，用于抑制电容充电的浪涌电流。

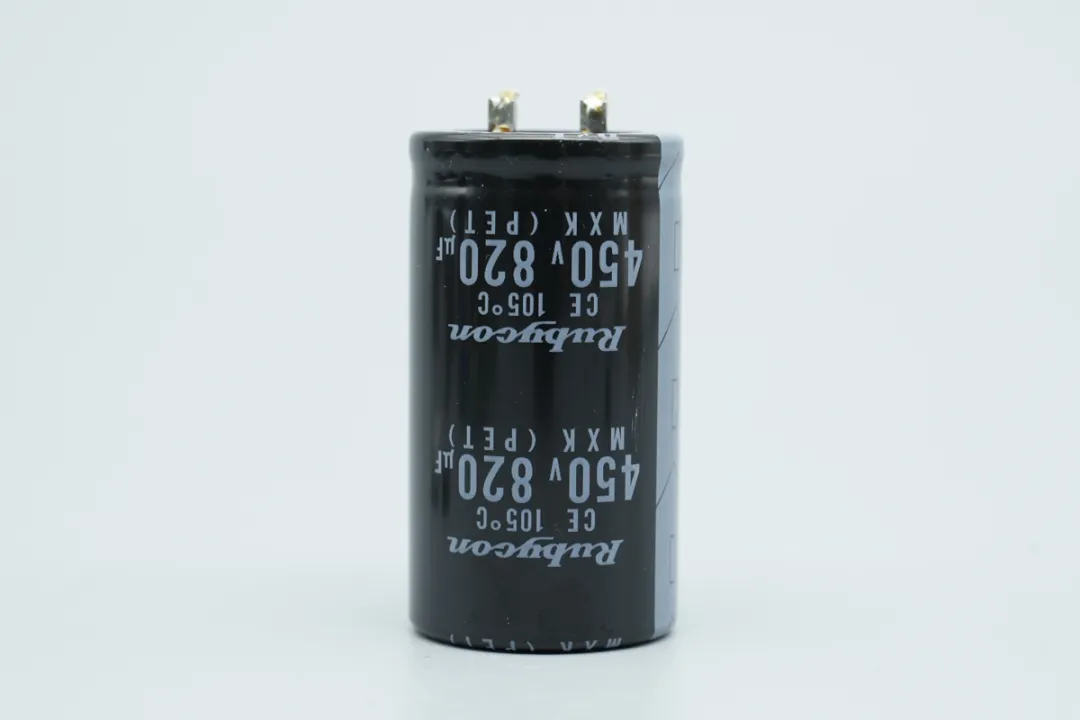

高压滤波电容来自红宝石，为MXK系列超小型电解电容，规格为450V820μF。

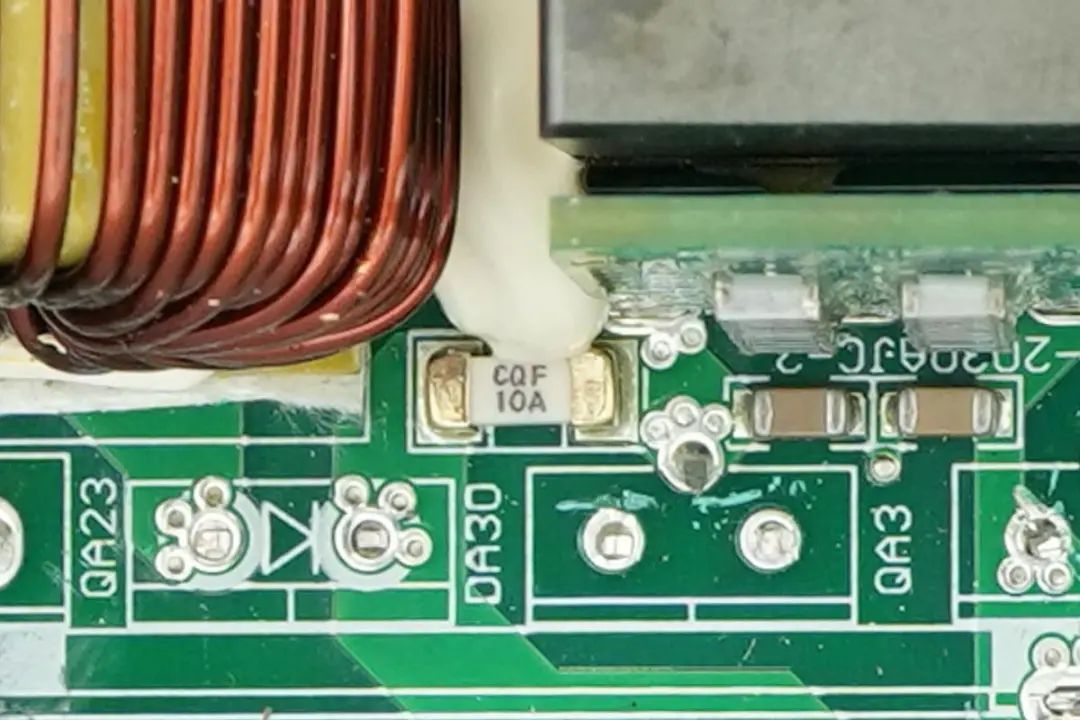

10A贴片保险丝用于LLC级过流保护。

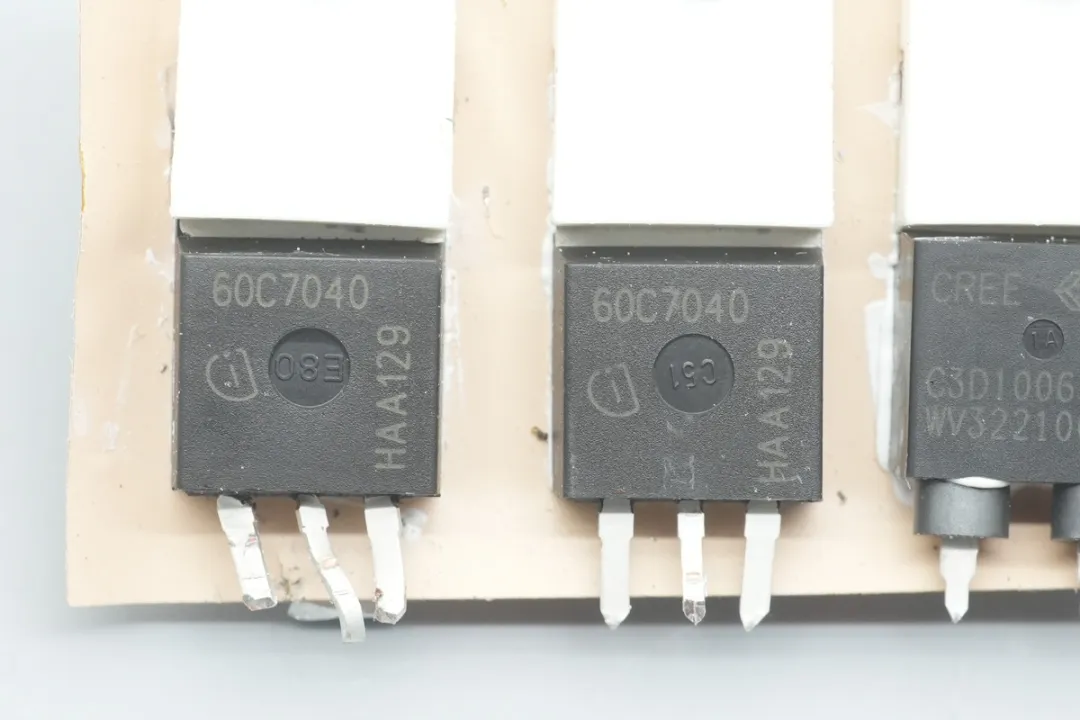

LLC开关管来自英飞凌，丝印60C7040，型号IPP60R040C7，NMOS，耐压650V，导阻40mΩ，采用TO-220封装。

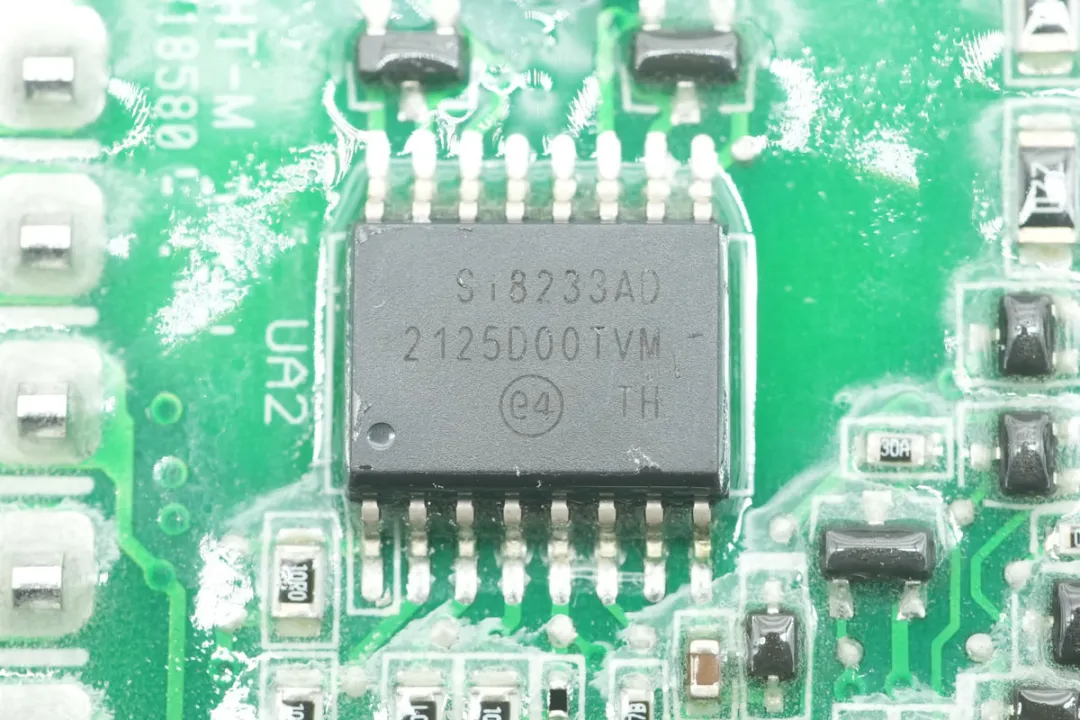

隔离驱动器来自思佳迅，型号Si8233AD，为双路独立驱动器，芯片具备4A驱动能力，支持24V供电电压，符合UL1577认证，具备5kVrms隔离能力，采用SOIC-16WB封装。

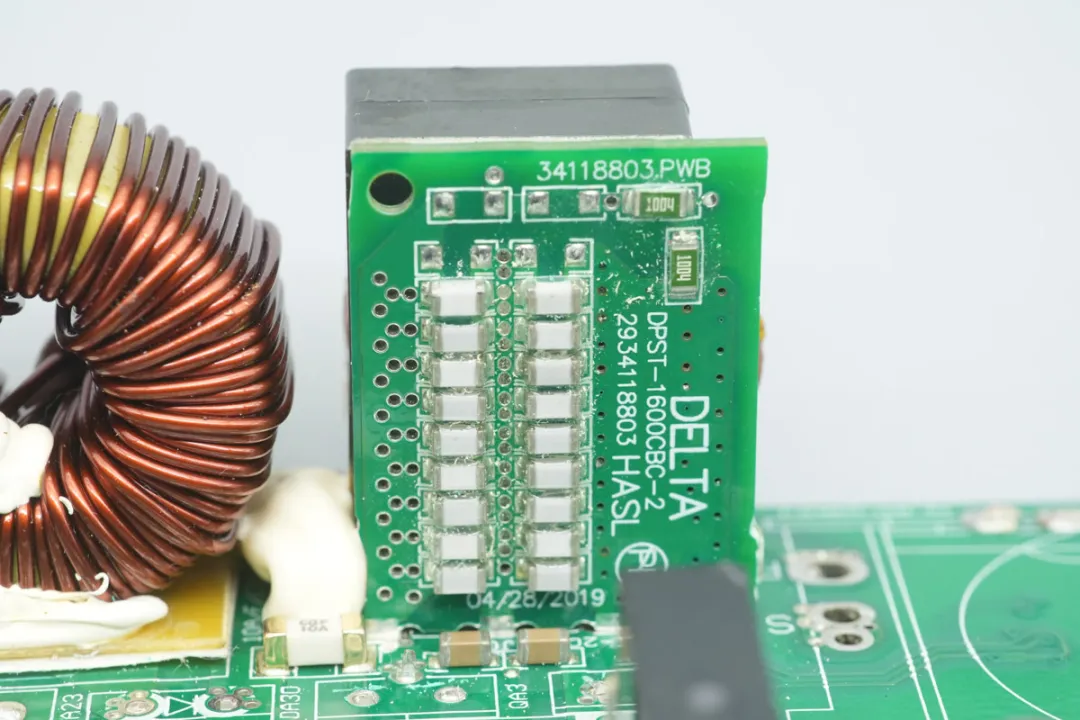

谐振电容焊接在垂直小板上。

谐振电感采用利兹线绕制。

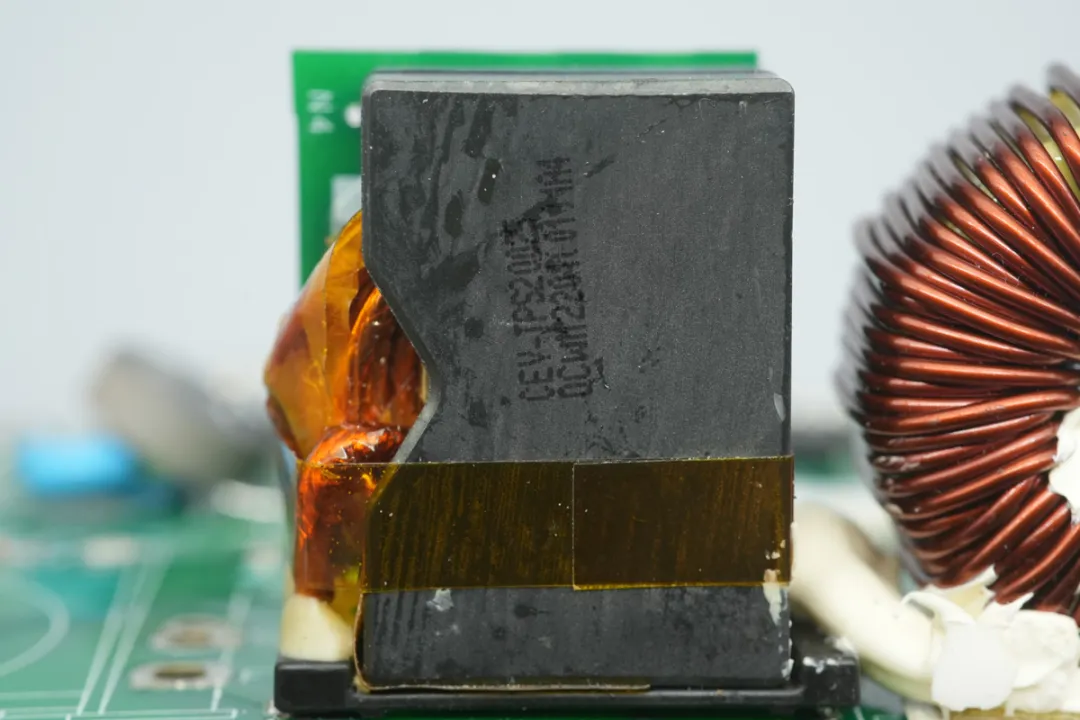

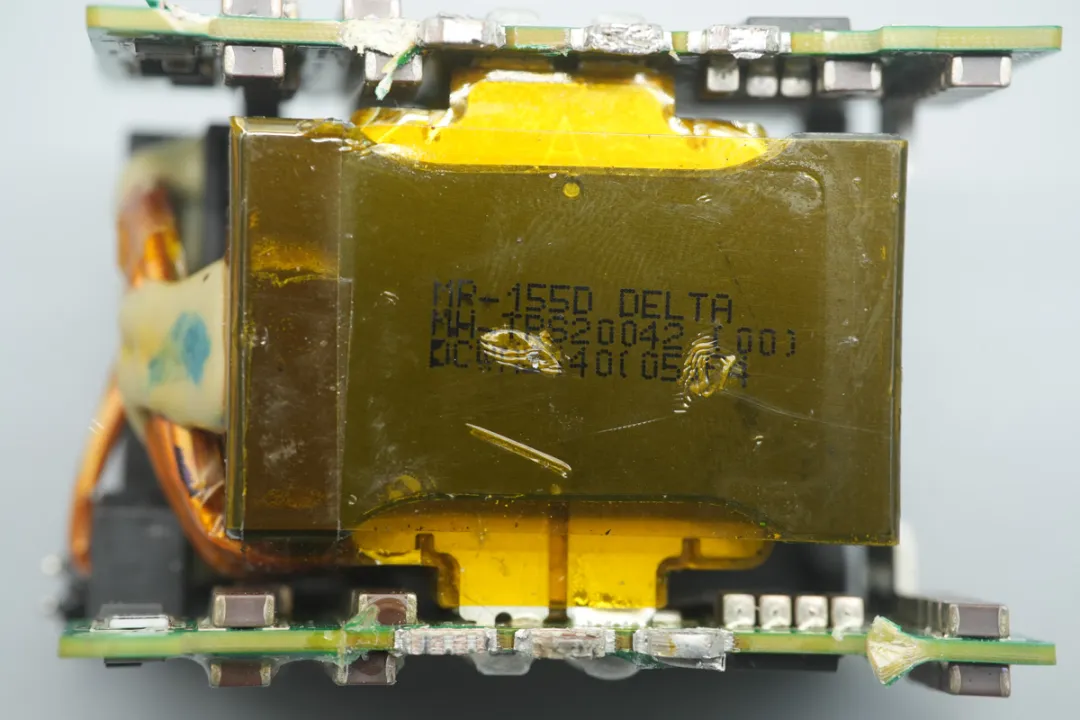

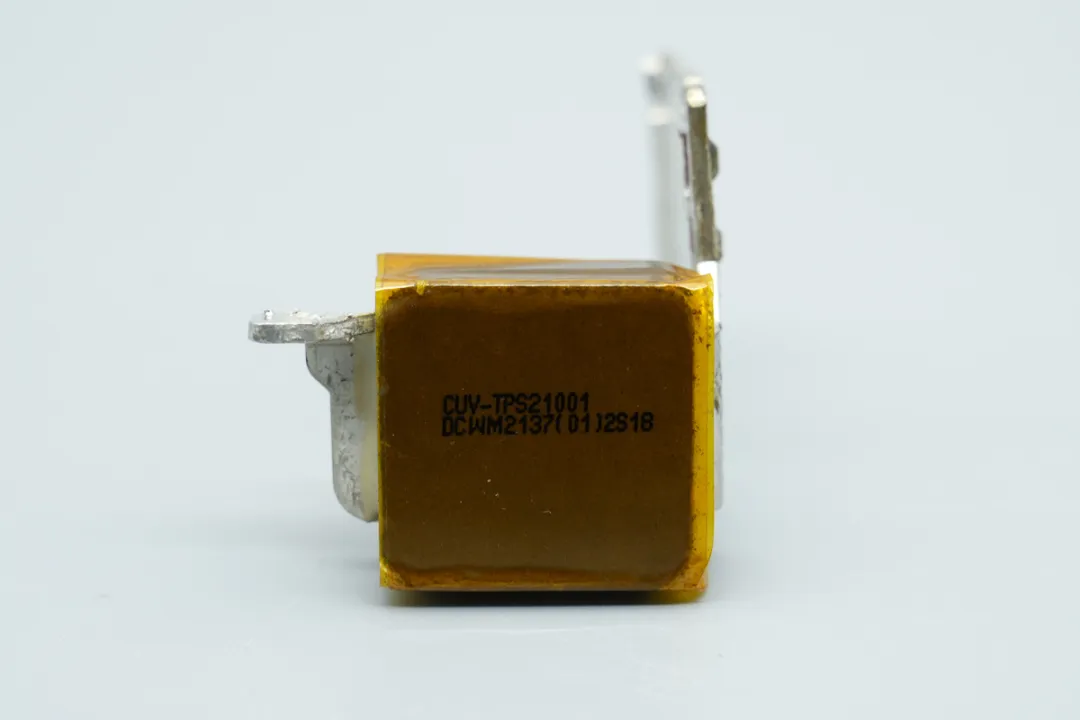

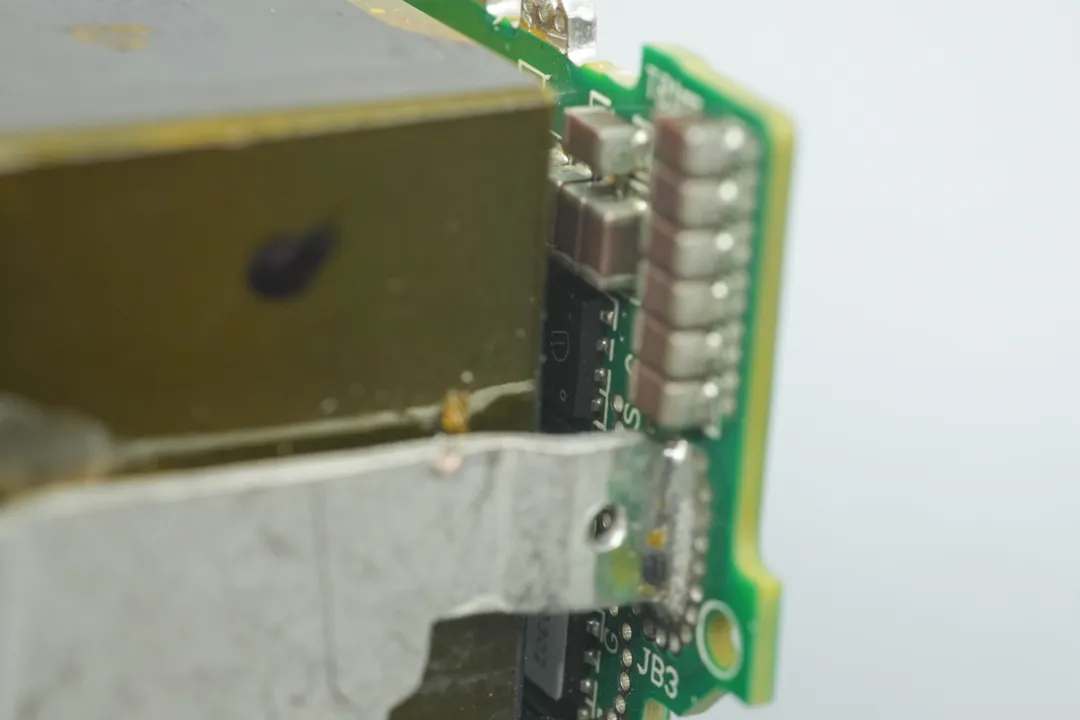

变压器初级采用利兹线绕制，并设有电流互感器，次级采用铜片焊接，上下设有同步整流小板。

同步整流管来自英飞凌，丝印07N04LS6，型号BSC007N04LS6，NMOS，耐压40V，导阻0.7mΩ，采用TDSON-8FL封装。

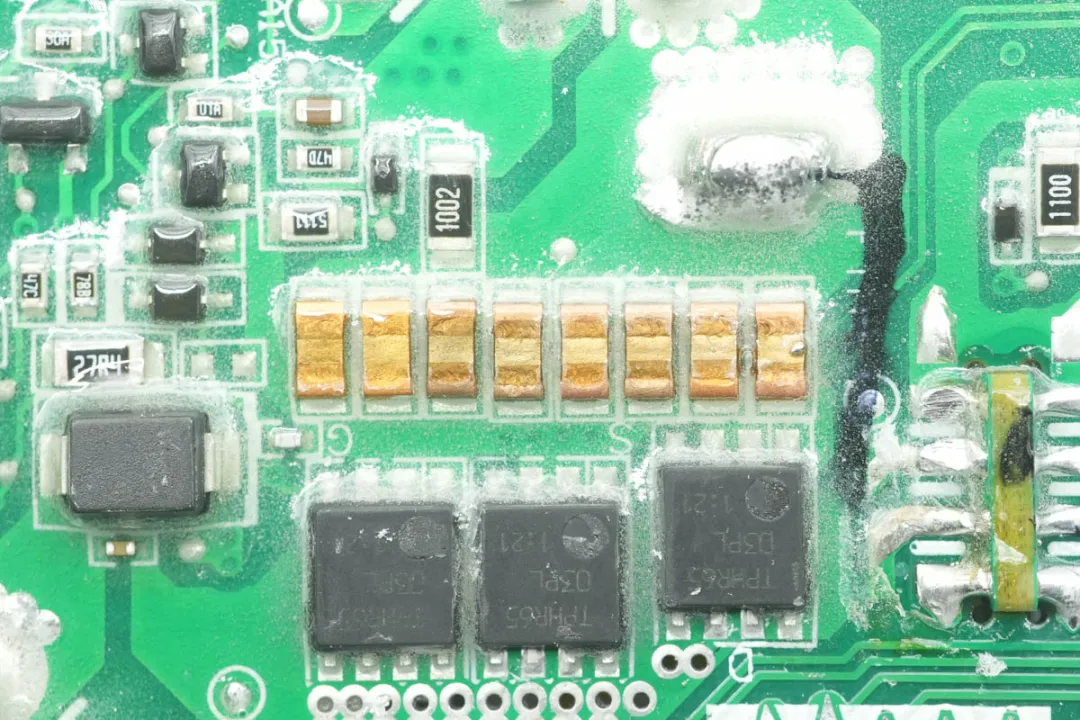

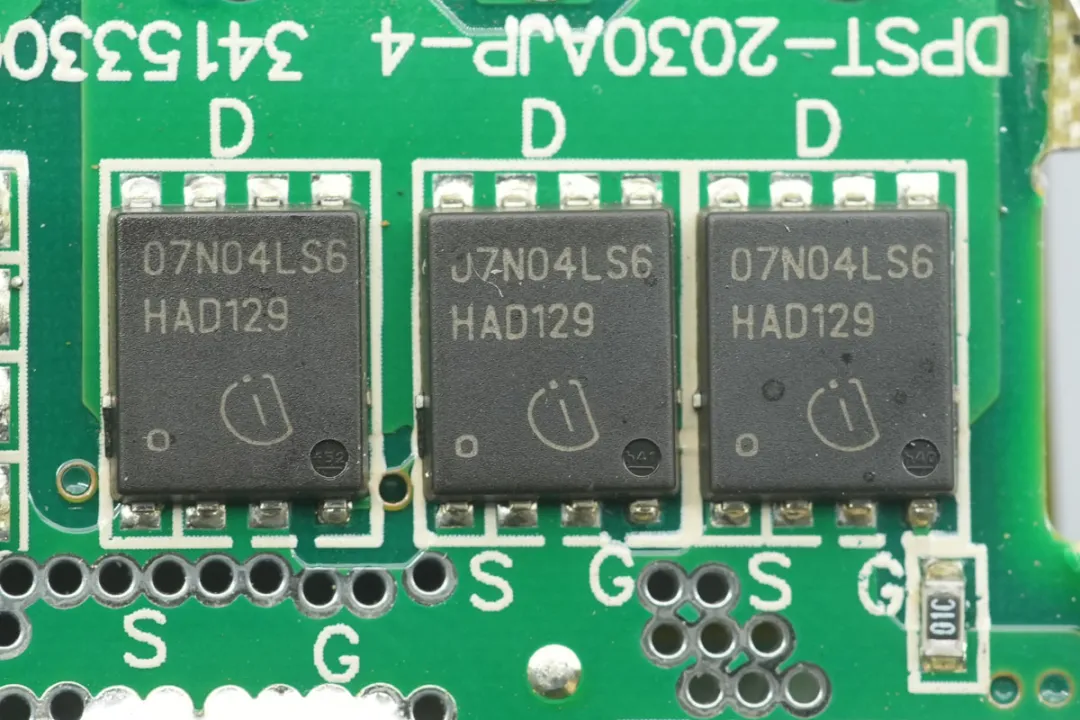

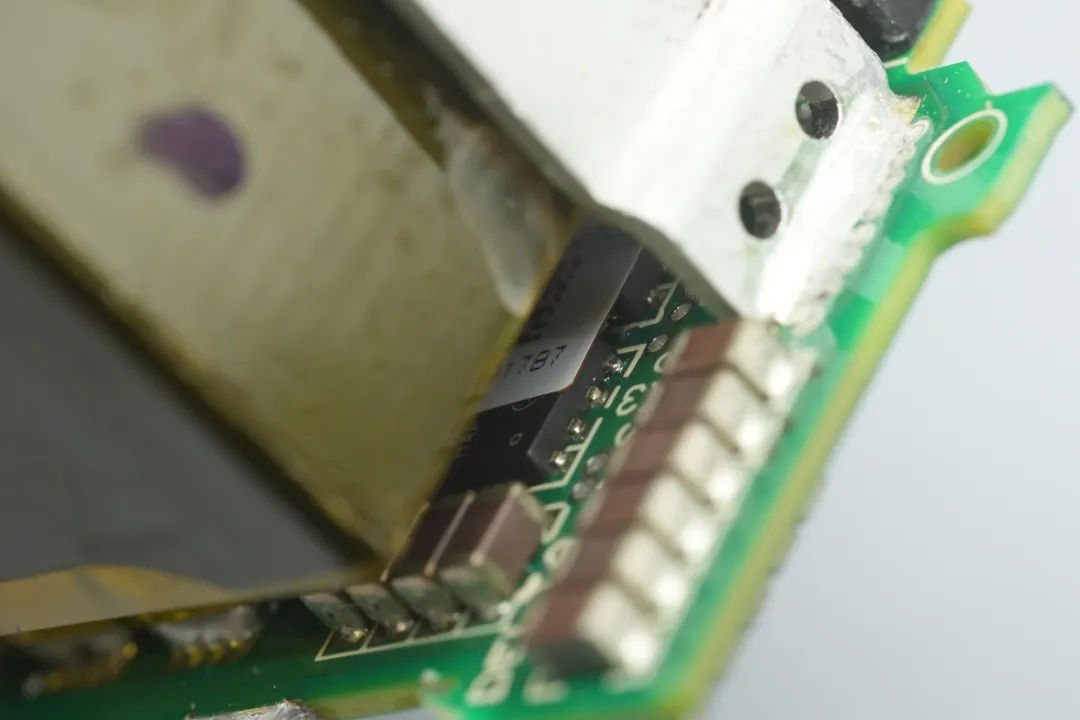

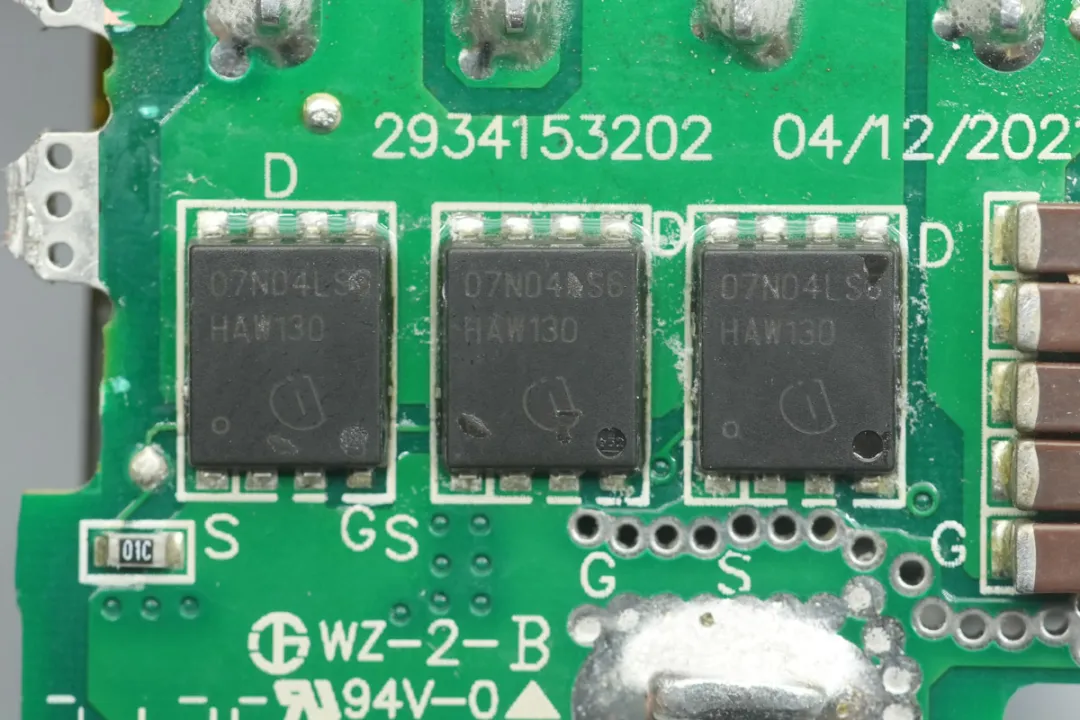

小板内侧设有3颗同型号的同步整流管。

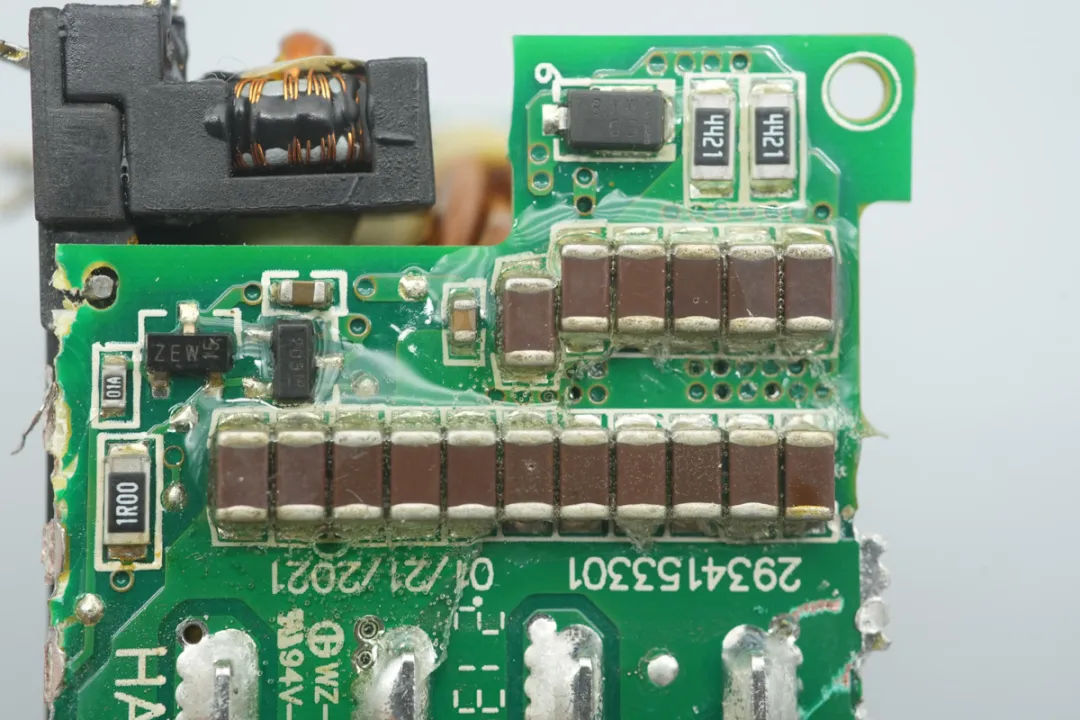

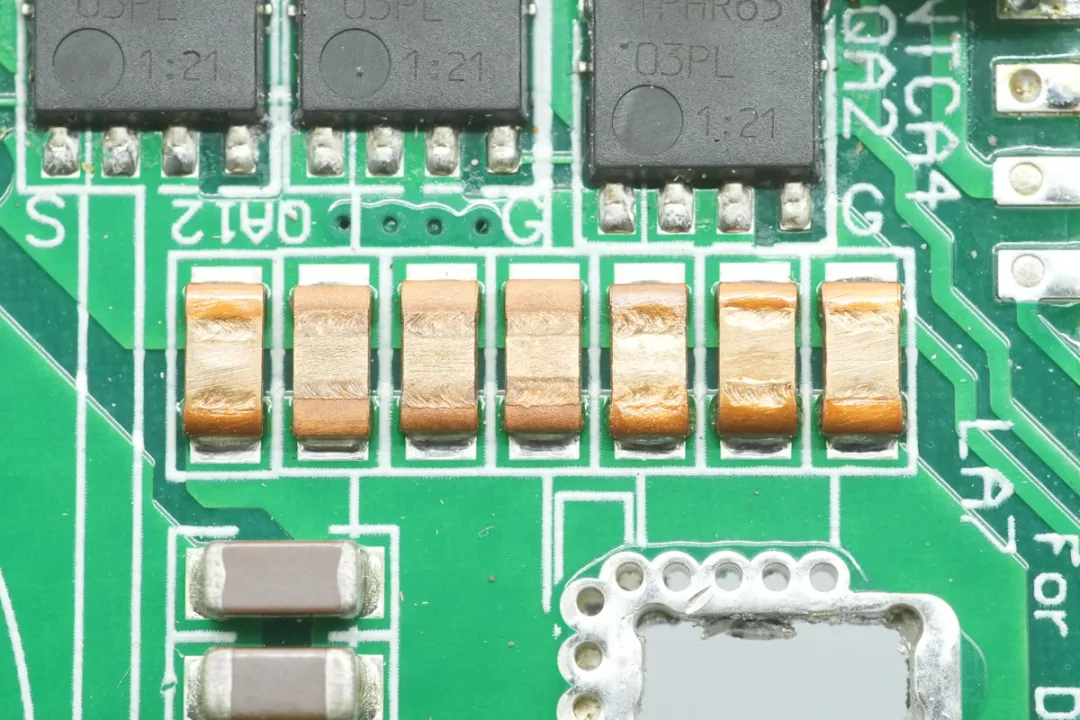

MLCC滤波电容特写。

另一侧设有同型号的同步整流管。

内侧设有同型号的同步整流管。

滤波MLCC电容特写。

输出滤波电感特写，磁芯缠绕胶带绝缘。

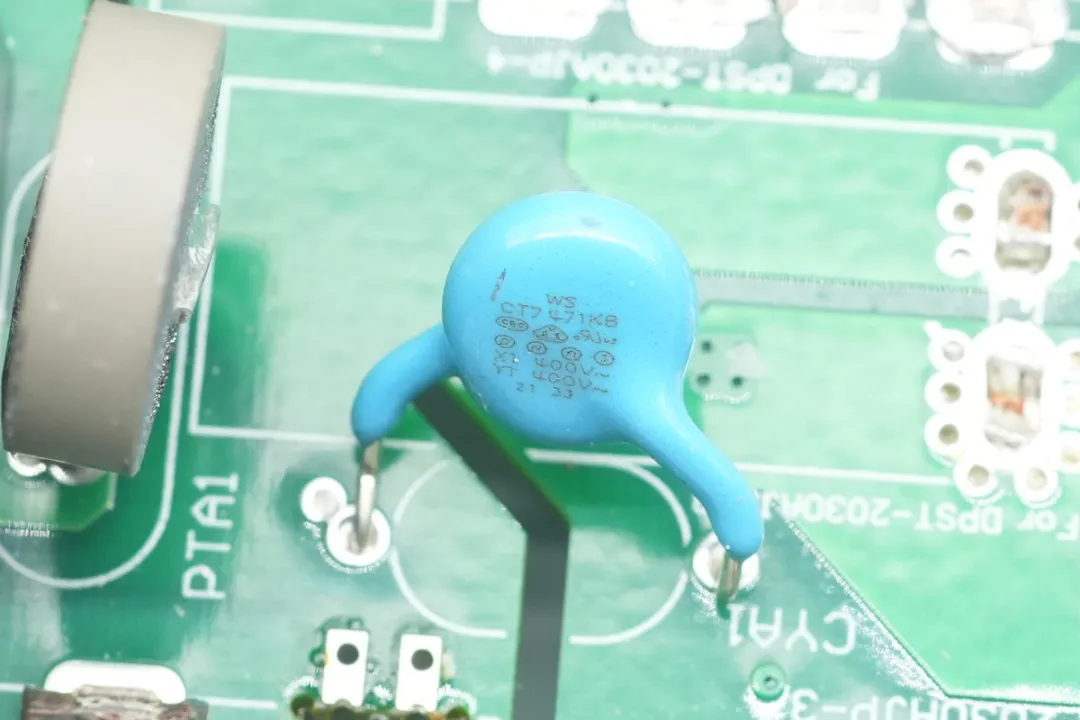

蓝色Y电容料号CT7 471KB。

同步整流管驱动器采用意法半导体PM8834。

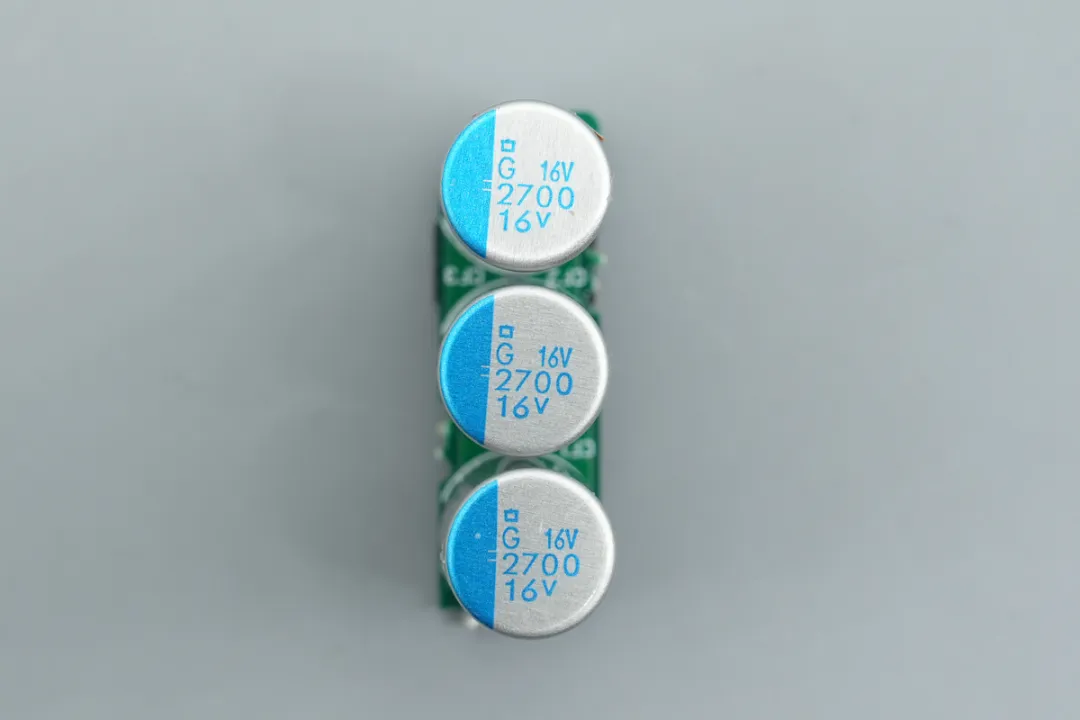

滤波电容来自贵弥功，为PSG系列导电性高分子固体铝电解电容器，规格为2700μF16V。

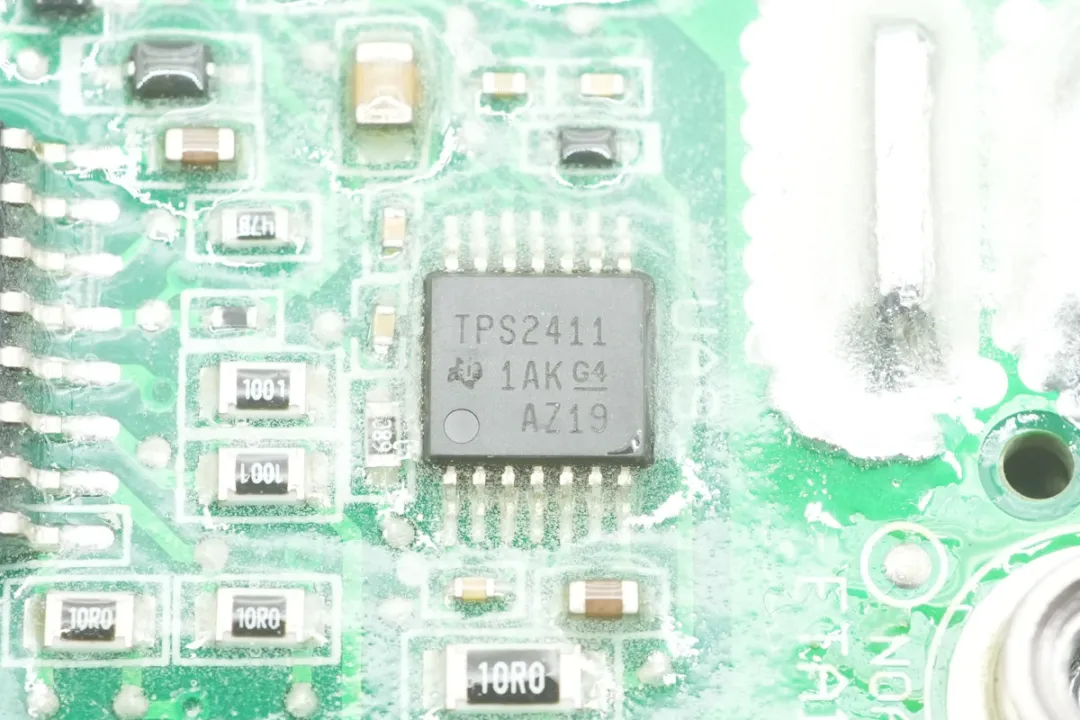

理想二极管控制器来自德州仪器，型号TPS2411，是一颗全功能N+1和ORing电源轨控制器，支持0.8-16.5V总线电压范围，采用TSSOP14封装。

用于输出电流检测的贴片电阻特写。

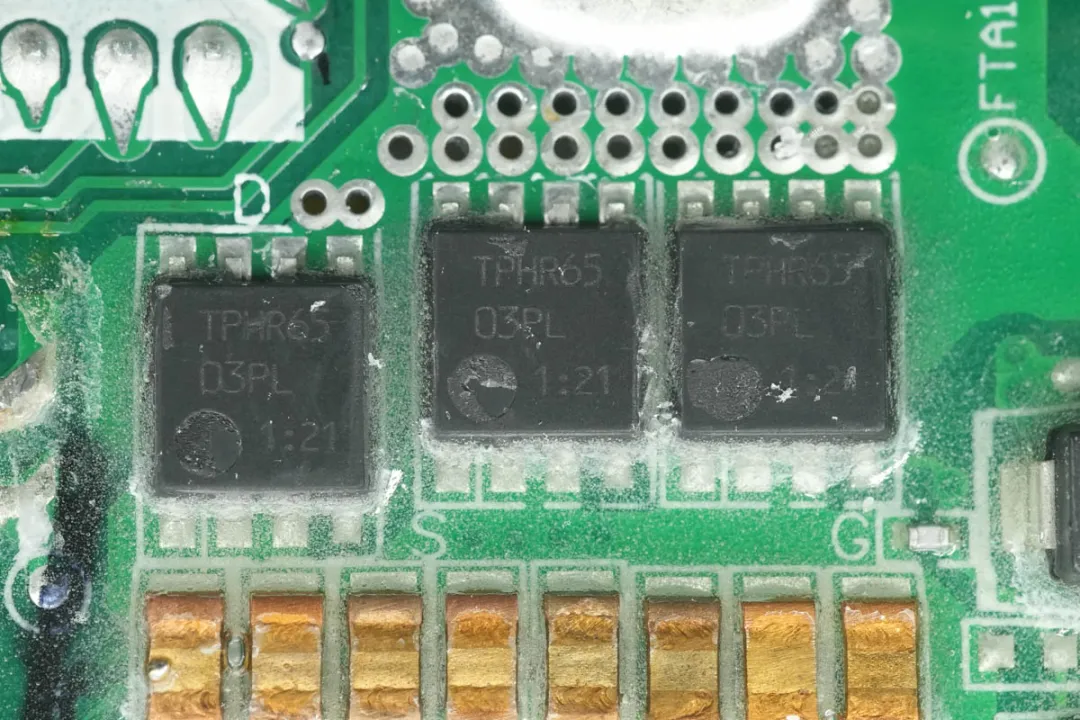

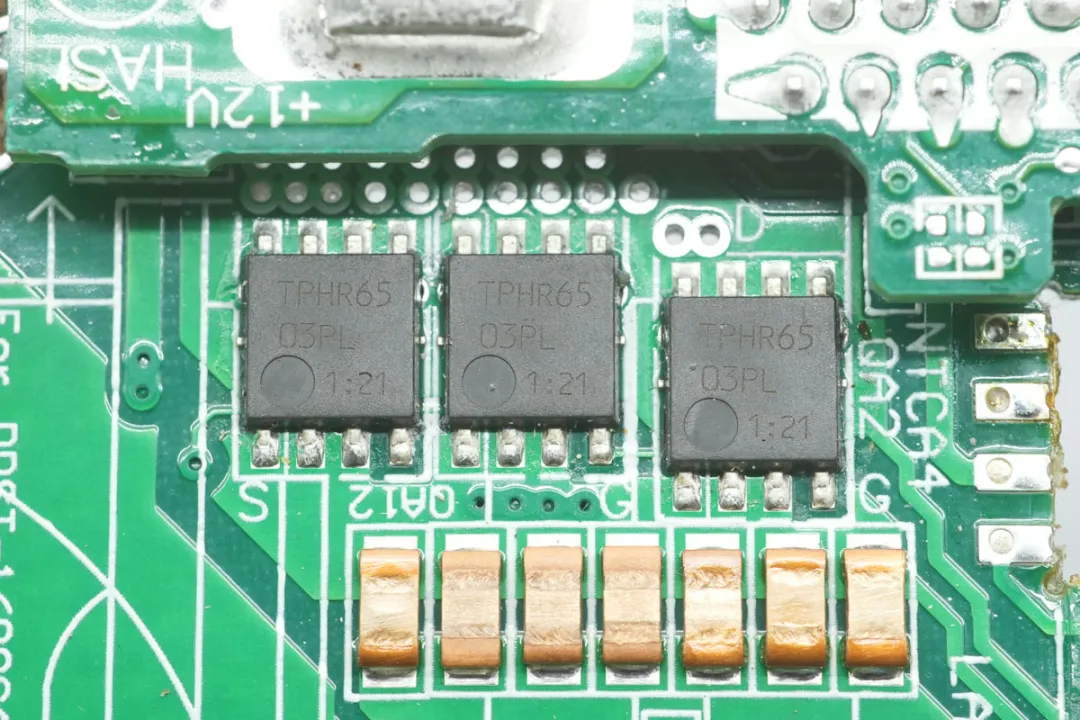

输出控制管来自东芝，型号TPHR6503PL，NMOS，耐压30V，导阻0.41mΩ，采用SOP Advance封装。

PCBA模块背面也设有贴片电阻用于输出电流检测。

背面输出控制管型号相同。

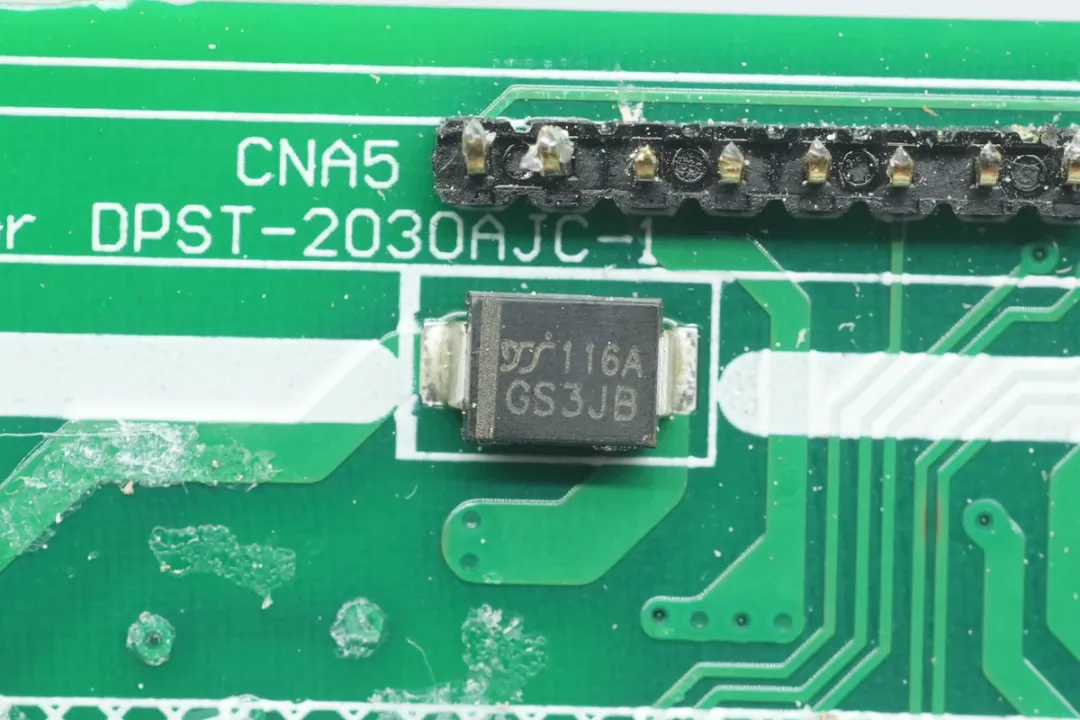

二极管来自扬杰科技，型号GS3JB，规格为600V 3A，采用SMB封装。

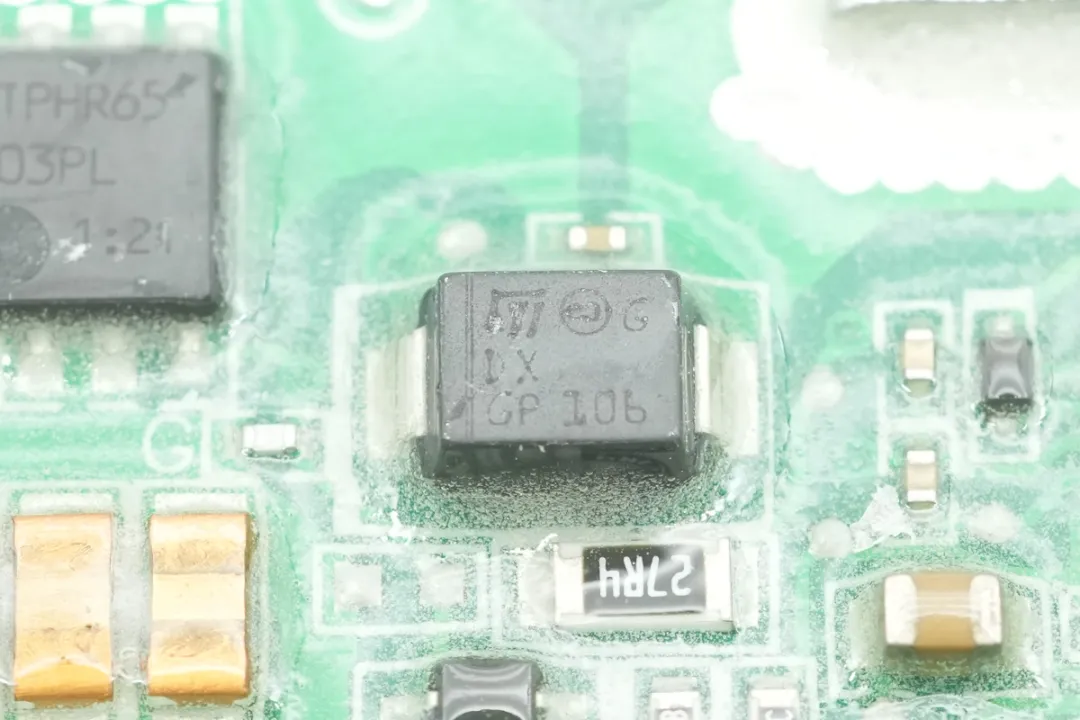

TVS来自意法半导体，丝印DX，型号SM6T15A，反向截止电压15V，采用SMB封装。

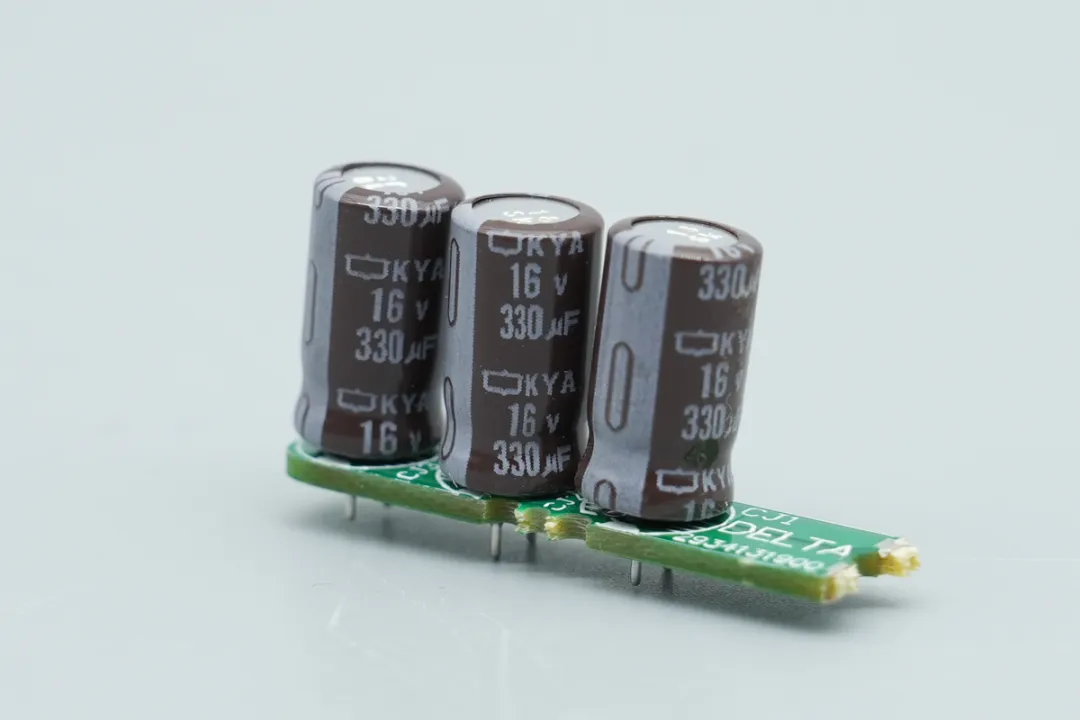

输出滤波电容来自贵弥功，规格为16V330μF。

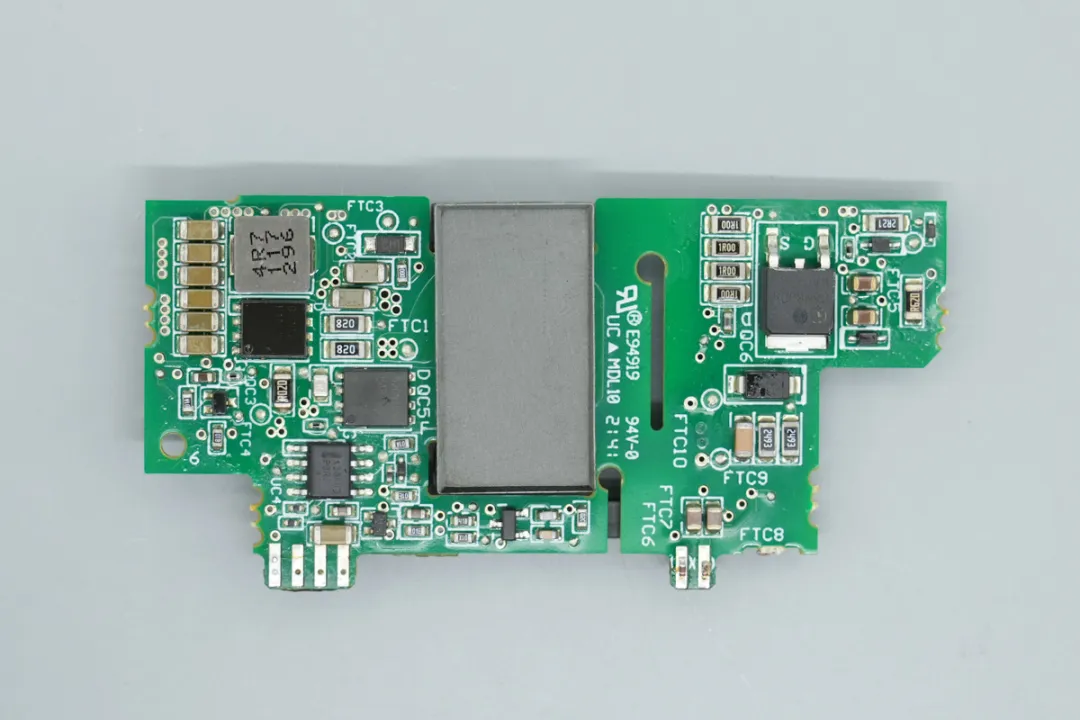

辅助电源小板设有电源主控芯片，光耦和滤波电容。

另一面设有同步整流控制器，同步整流控制器，供电控制管，初级开关管。

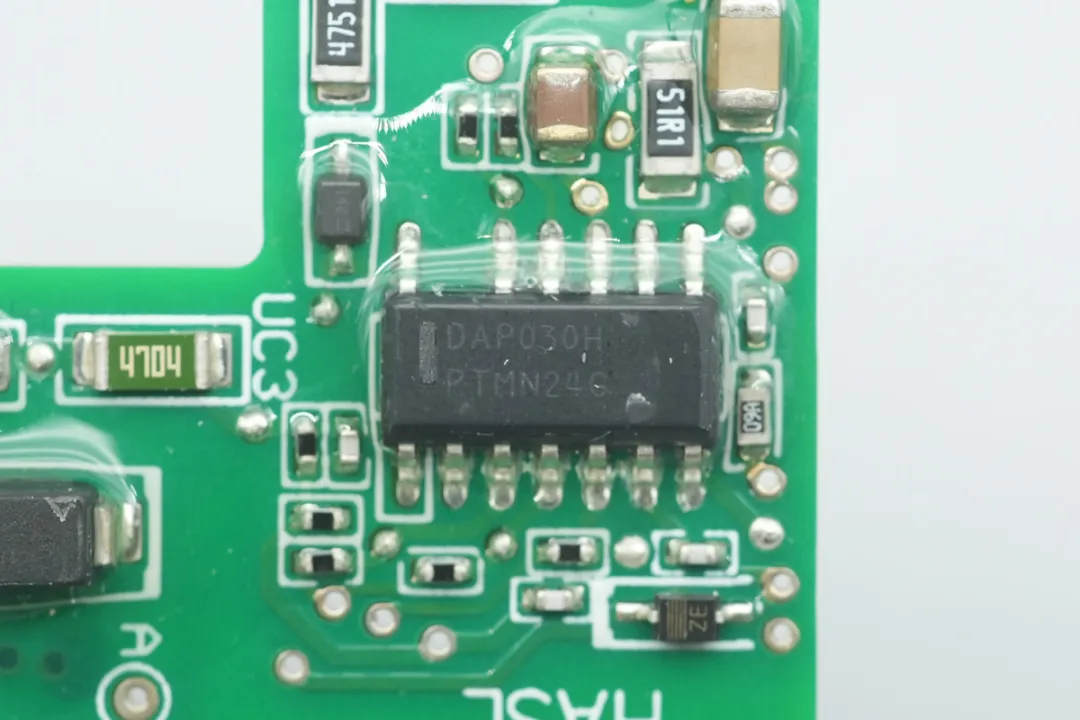

电源主控芯片来自台达，料号DAP030H，采用SOIC-14封装。

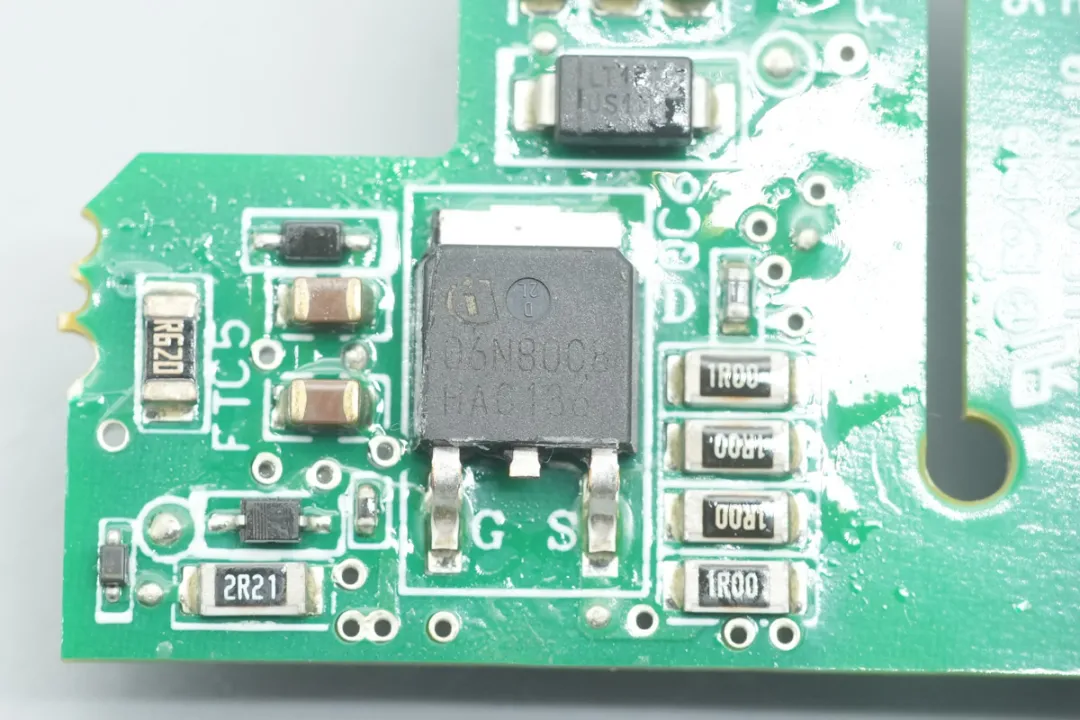

开关管来自英飞凌，型号SPD06N80C3，NMOS，耐压800V，导阻900mΩ，采用TO252-3封装。

平面变压器磁芯特写。

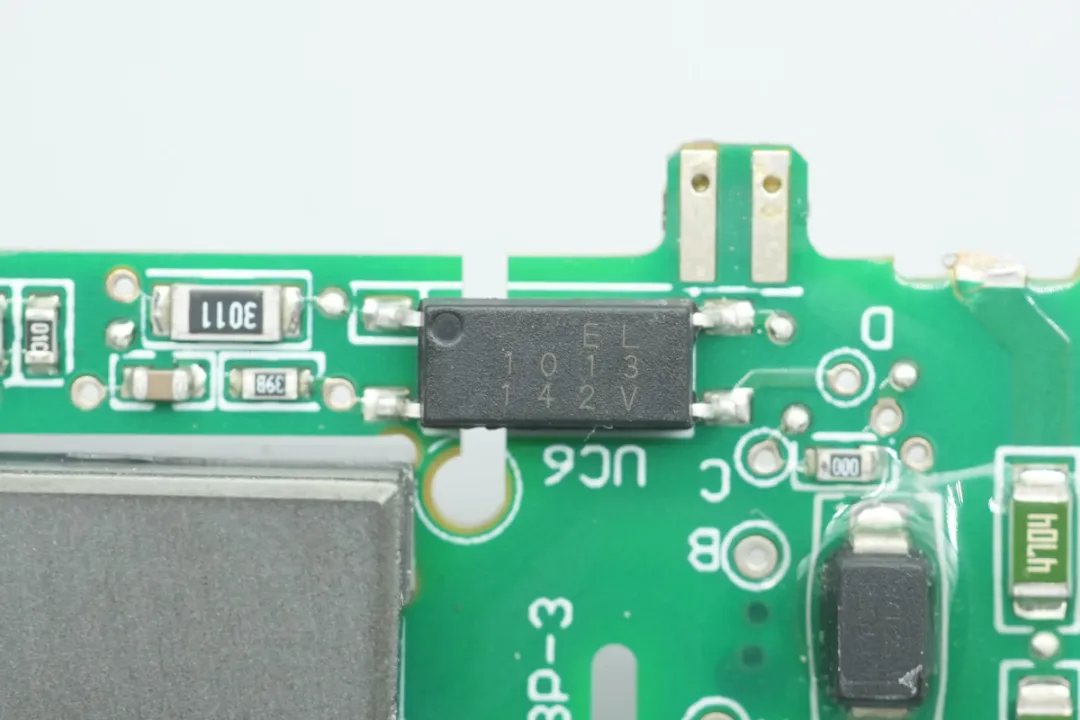

亿光EL1013光耦用于输出电压反馈。

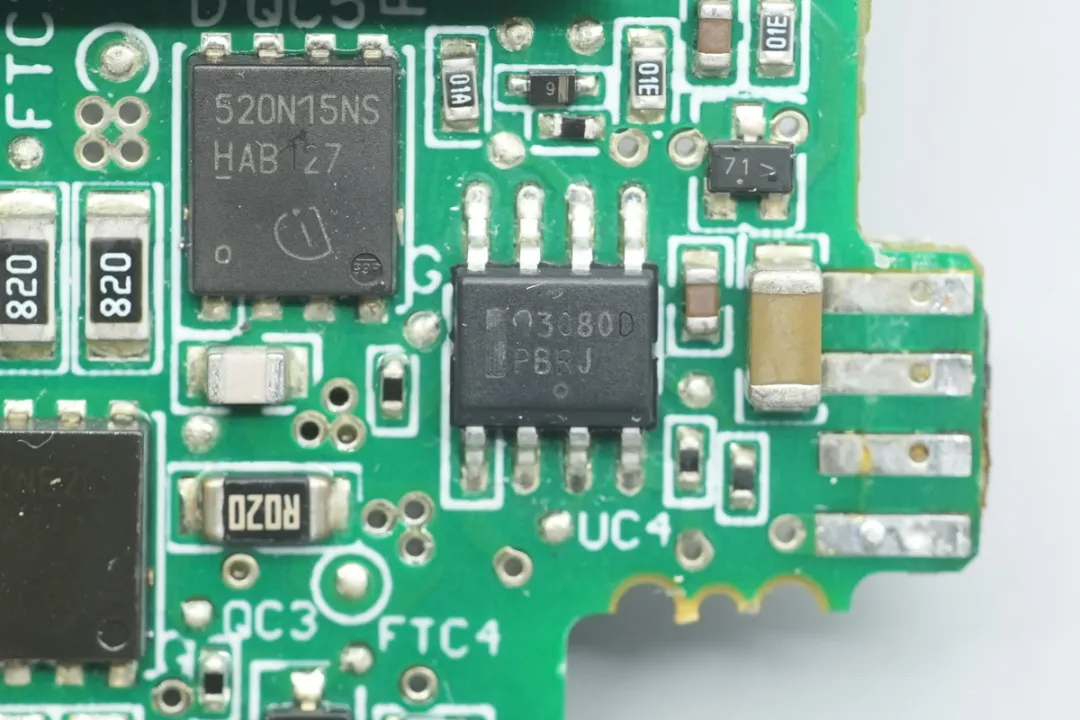

同步整流控制器来自安森美，型号NCP43080，支持反激，正激和LLC应用，具备自动轻载模式，具备自适应栅极驱动钳位，支持1MHz开关频率，采用SOIC-8封装。

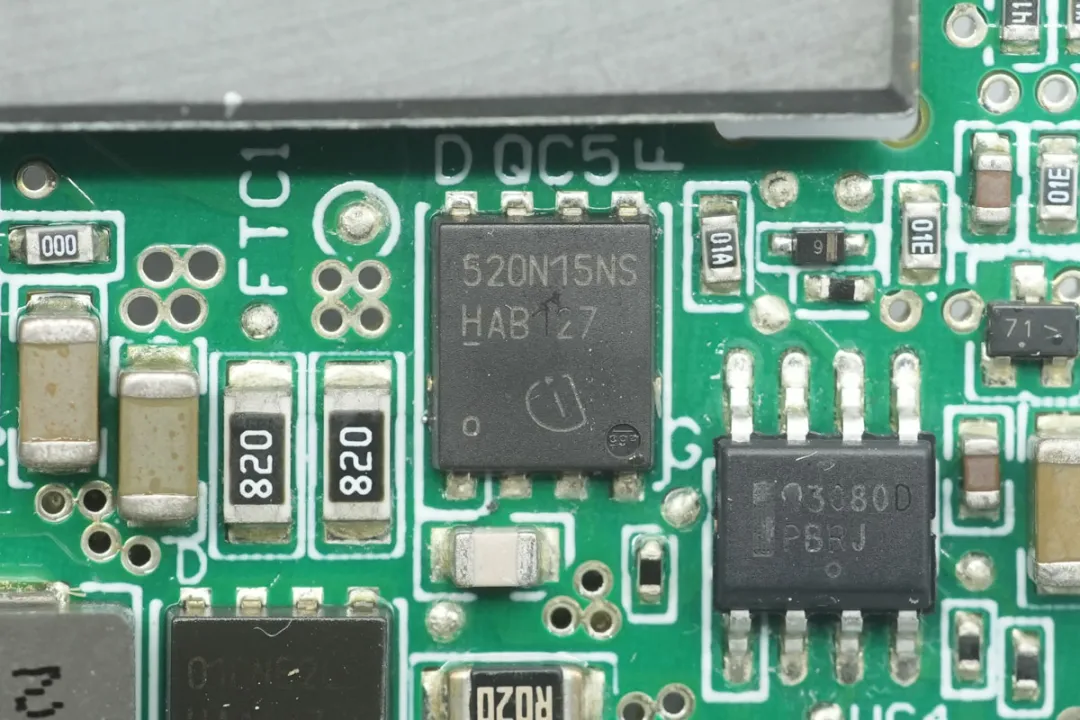

同步整流管来自英飞凌，型号BSC520N15NS，NMOS，耐压150V，导阻52mΩ，采用TDSON-8封装。

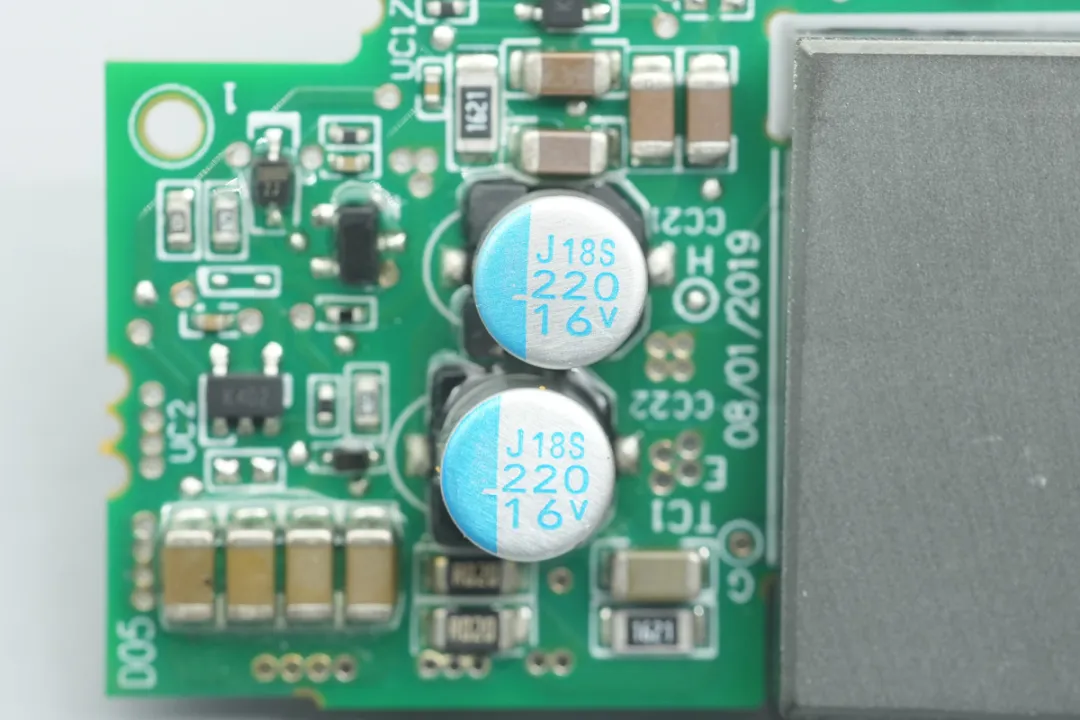

滤波电容来自贵弥功，为PXJ系列导电性高分子固体铝电解电容器，规格为220μF16V。

供电控制管来自英飞凌，型号BSC018NE2LS，NMOS，耐压25V，导阻1.8mΩ，采用TDSON-8封装。

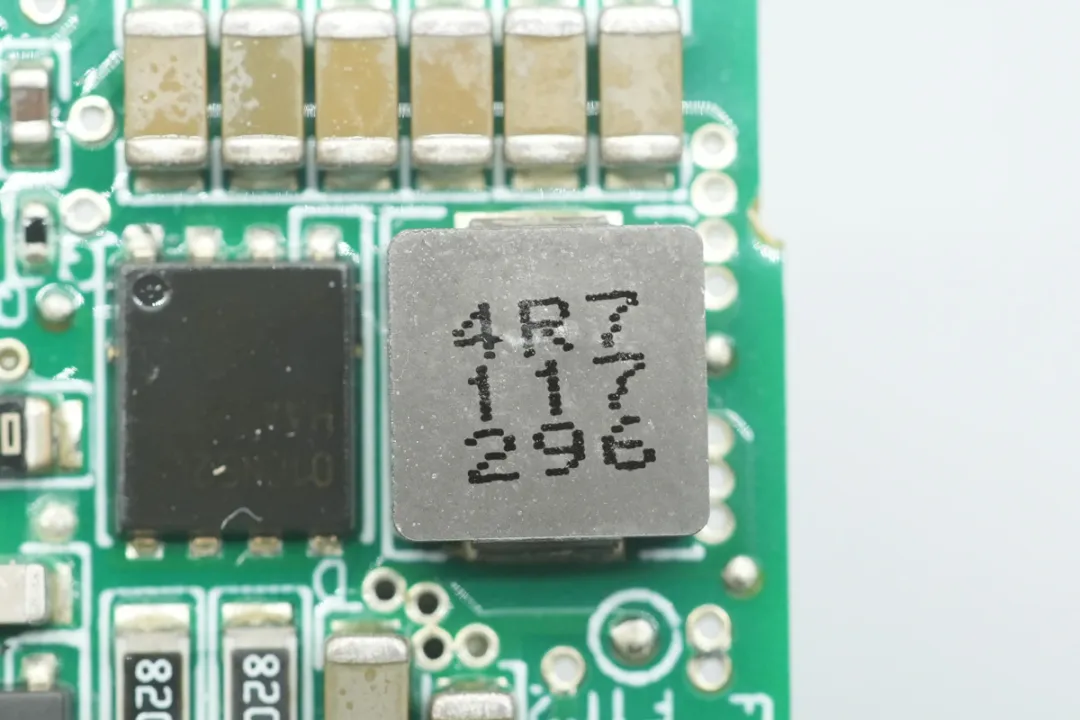

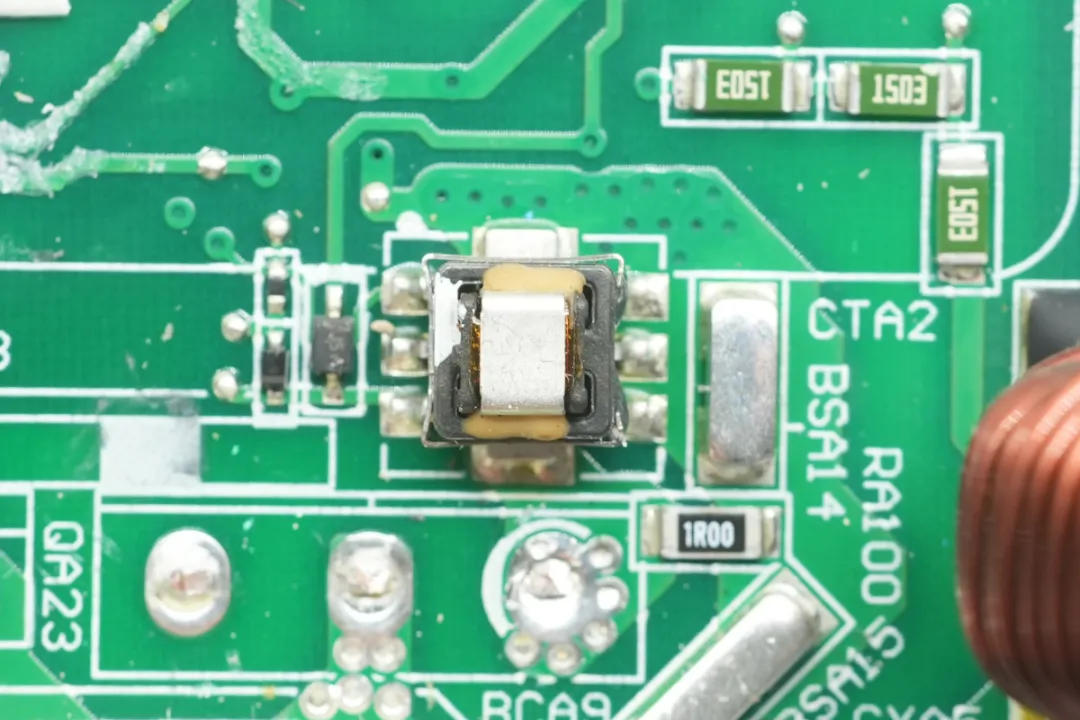

4.7μH滤波电感特写。

运放采用意法半导体TS321AILT。

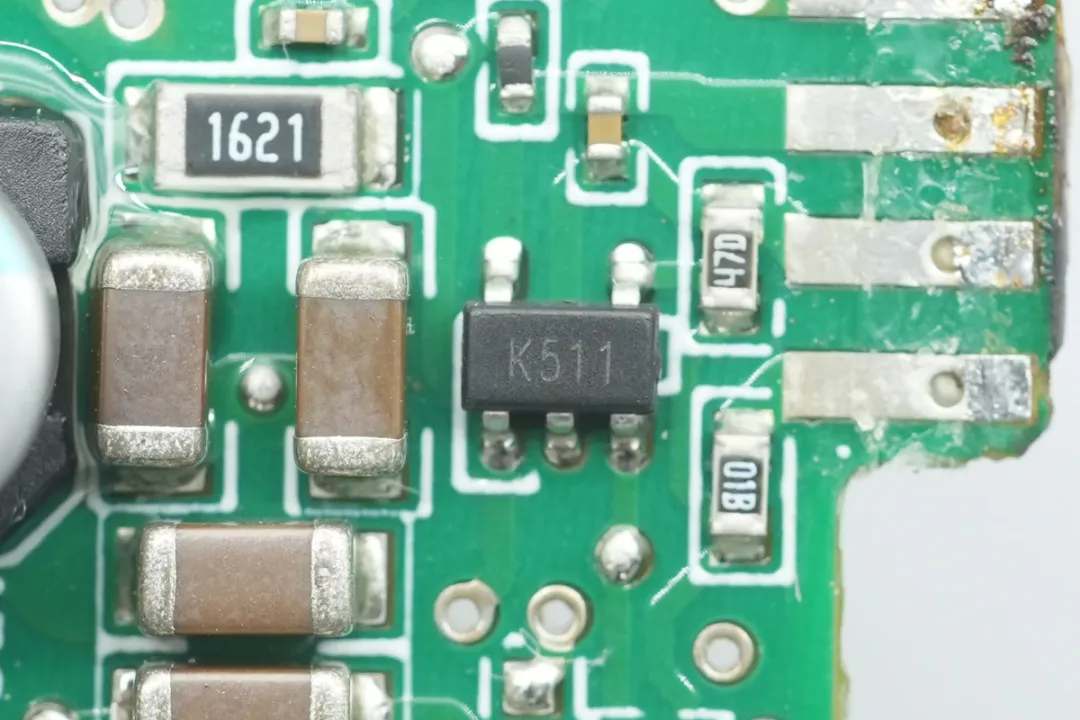

电压比较器来自意法半导体，丝印K511，型号TS391ILT，为低功耗单路电压比较器，采用SOT23-5封装。

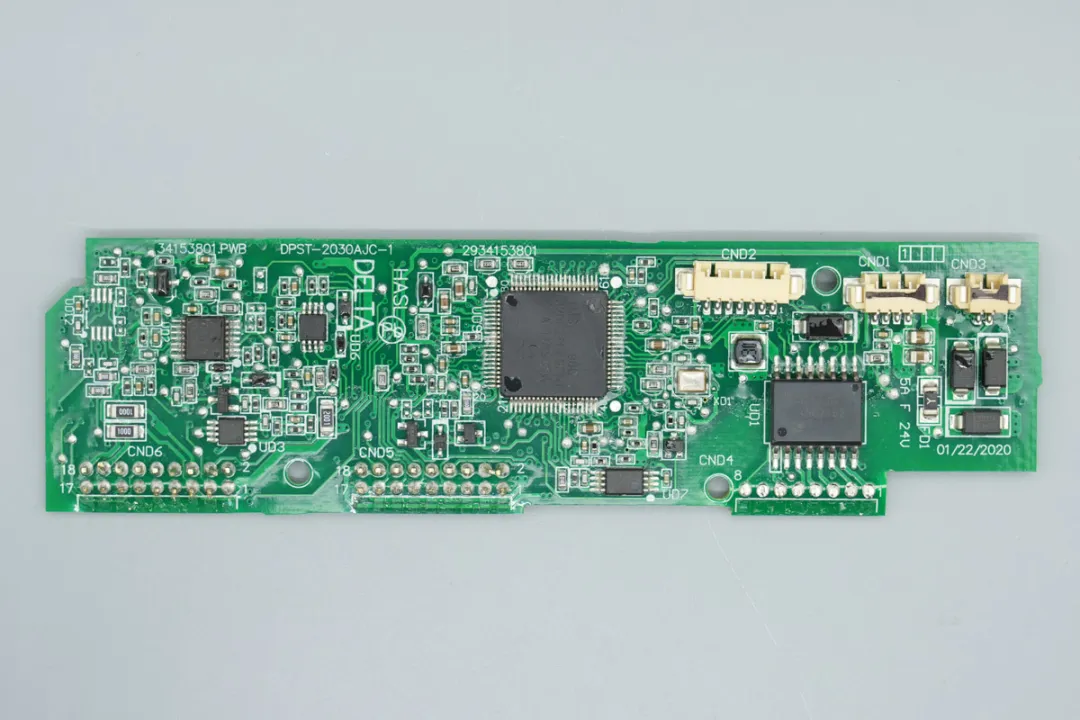

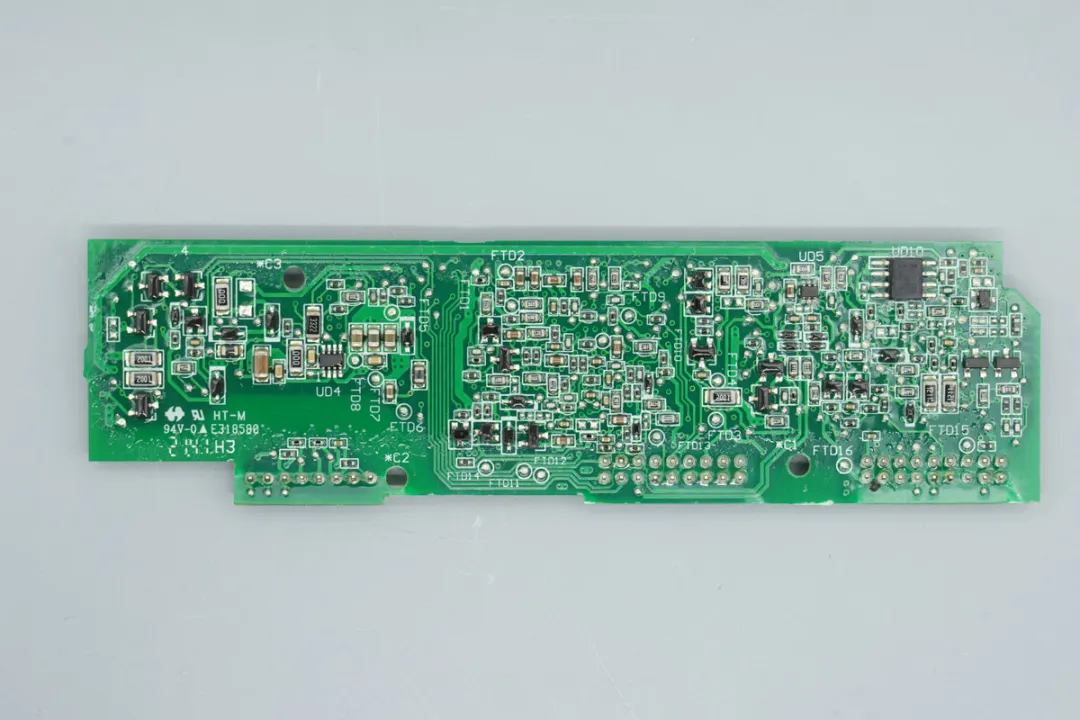

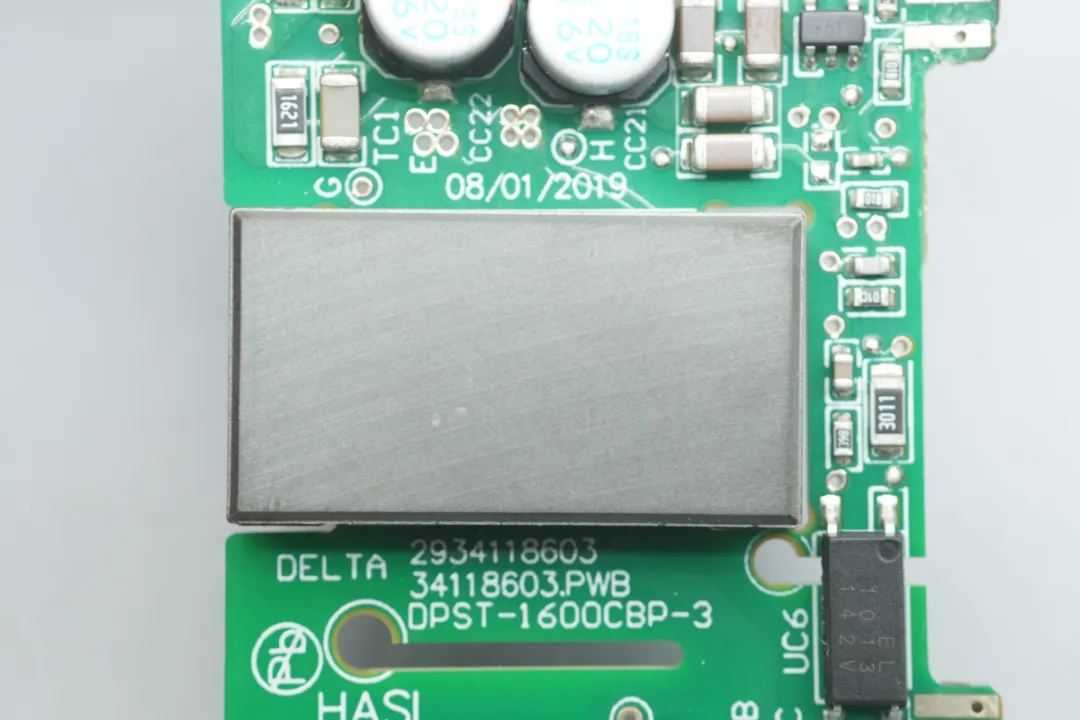

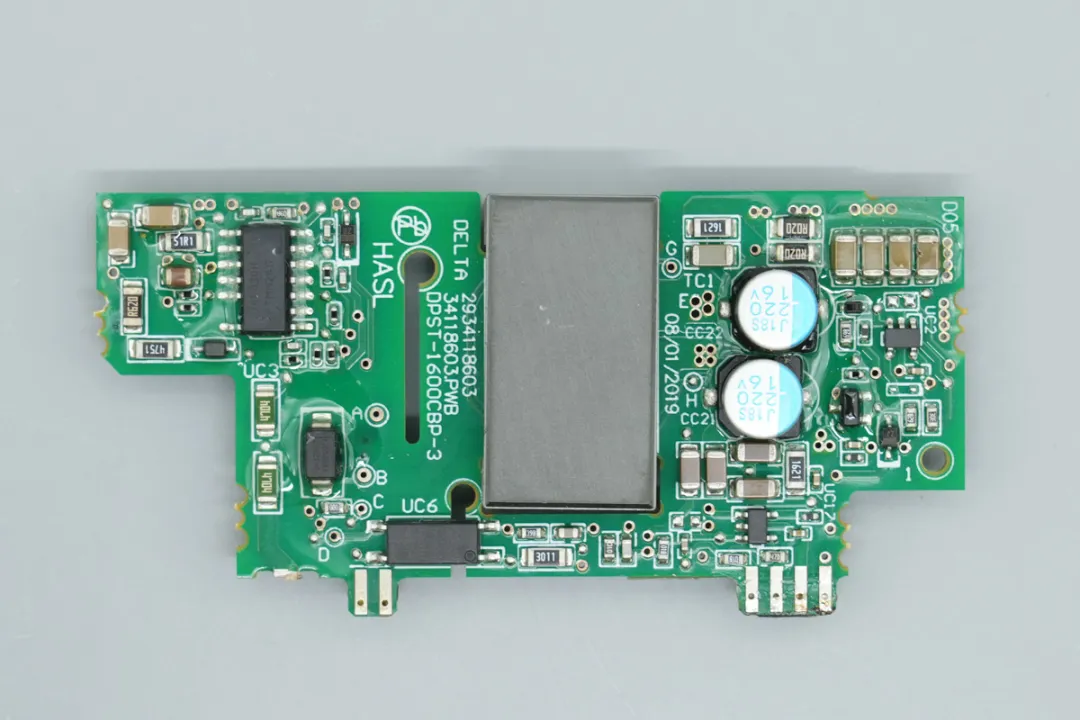

控制小板内侧设有实时微控制器，存储器，运放，电压比较器，数字隔离芯片。

控制小板外侧设有同步降压芯片，电流检测芯片和运放。

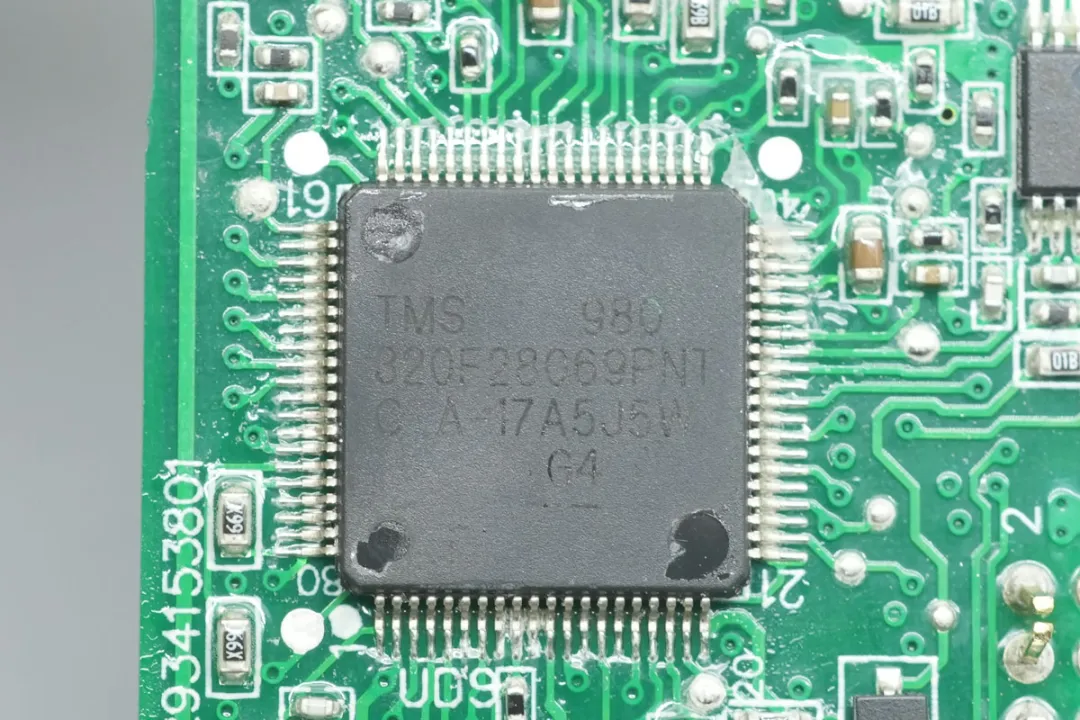

实时微控制器来自德州仪器，型号TMS320F28069PNT，为C2000系列32位微控制器，芯片内部集成32位CPU，主频为90MHz，集成FPU和CLA。芯片内部集成128KB FLASH和50KB SARAM，采用LQFP80封装。

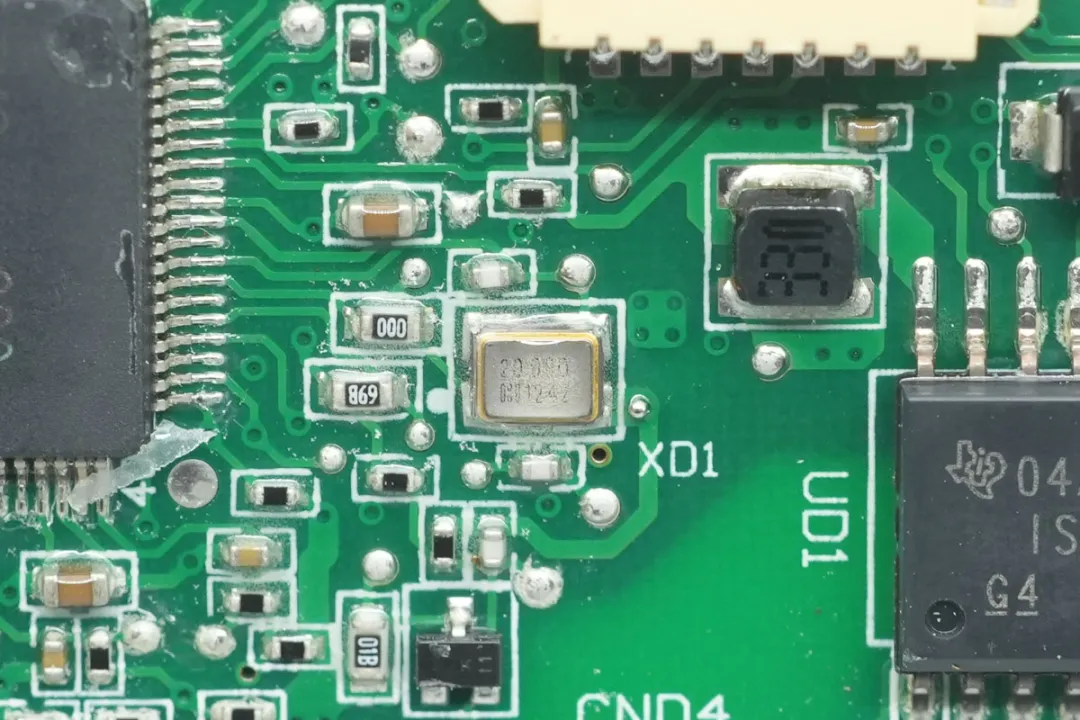

20.00MHz时钟晶振特写。

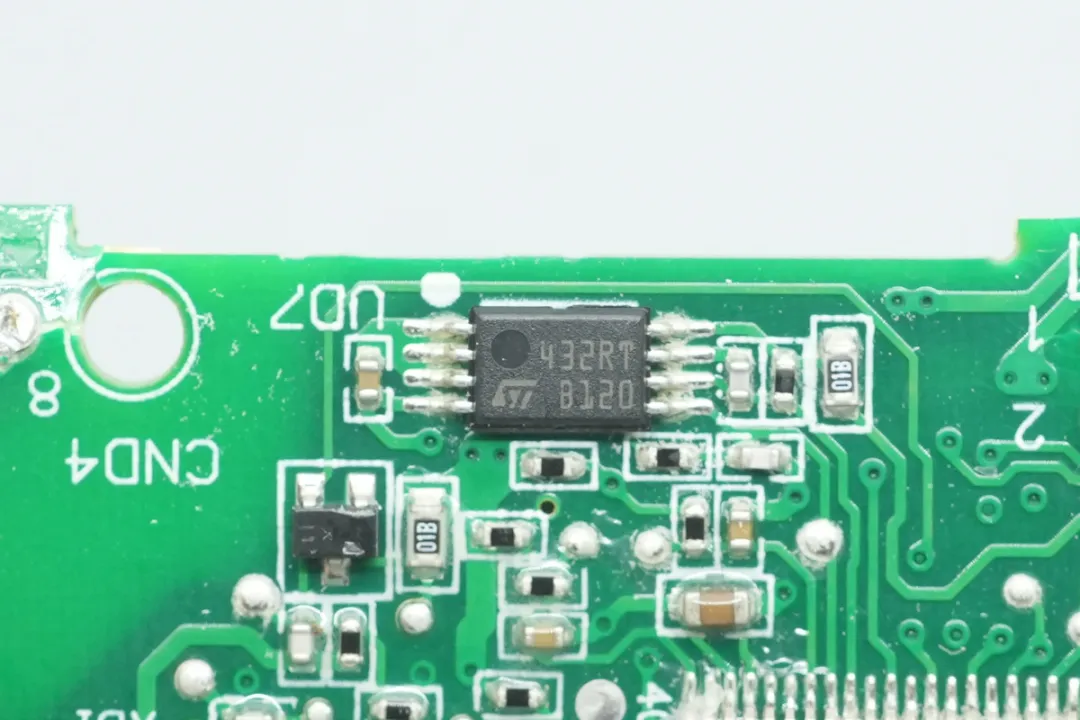

存储器来自意法半导体，丝印432RT，型号M24C32-RDW6TP，容量为4KB，支持1.7-5.5V工作电压，采用TSSOP8封装。

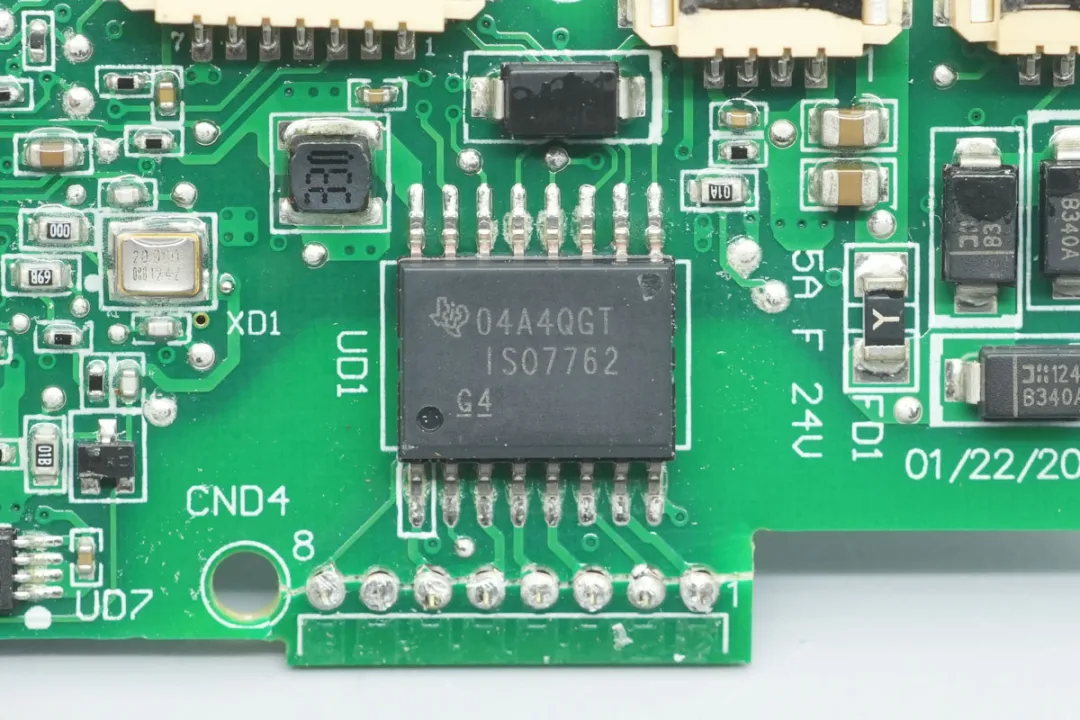

数字隔离芯片来自德州仪器，型号ISO7762，是一颗高性能6通道数字隔离器，具备4个正向通道和2个反向通道，支持100Mbps传输速率，隔离等级高达5000VRMS，支持2.25-5.5V工作电压，采用SOIC16封装。

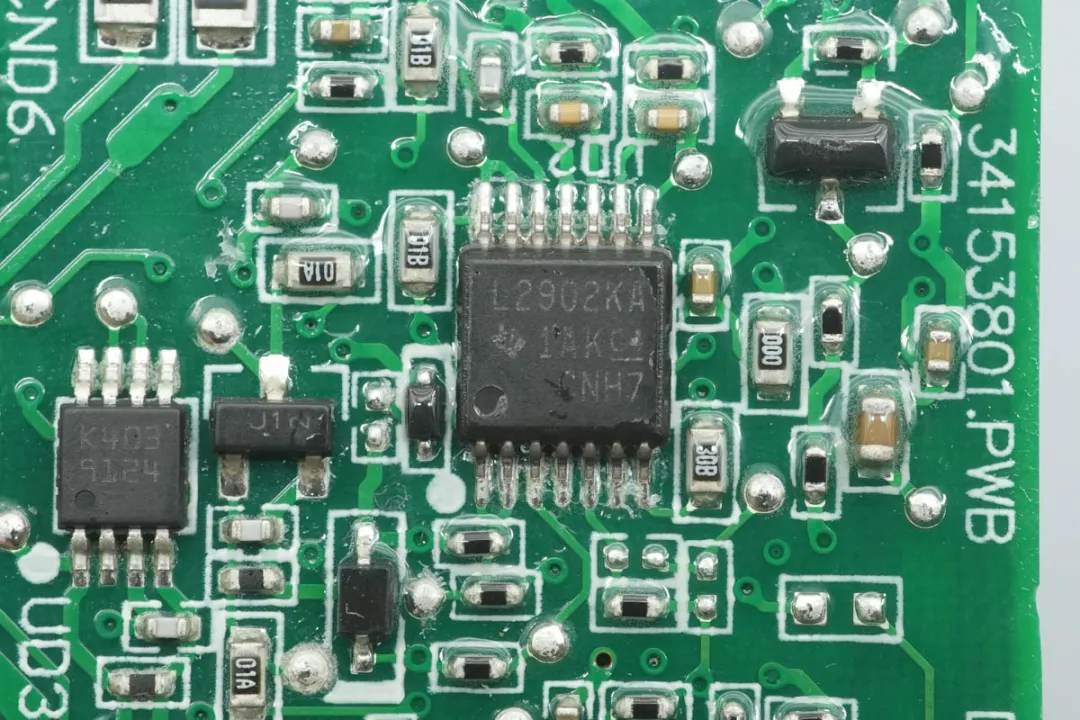

运放来自德州仪器，型号LM2902KAV，是一颗四通道通用运算放大器，具备改进的ESD，采用TSSOP14封装。

电压比较器采用意法半导体LM293ST。

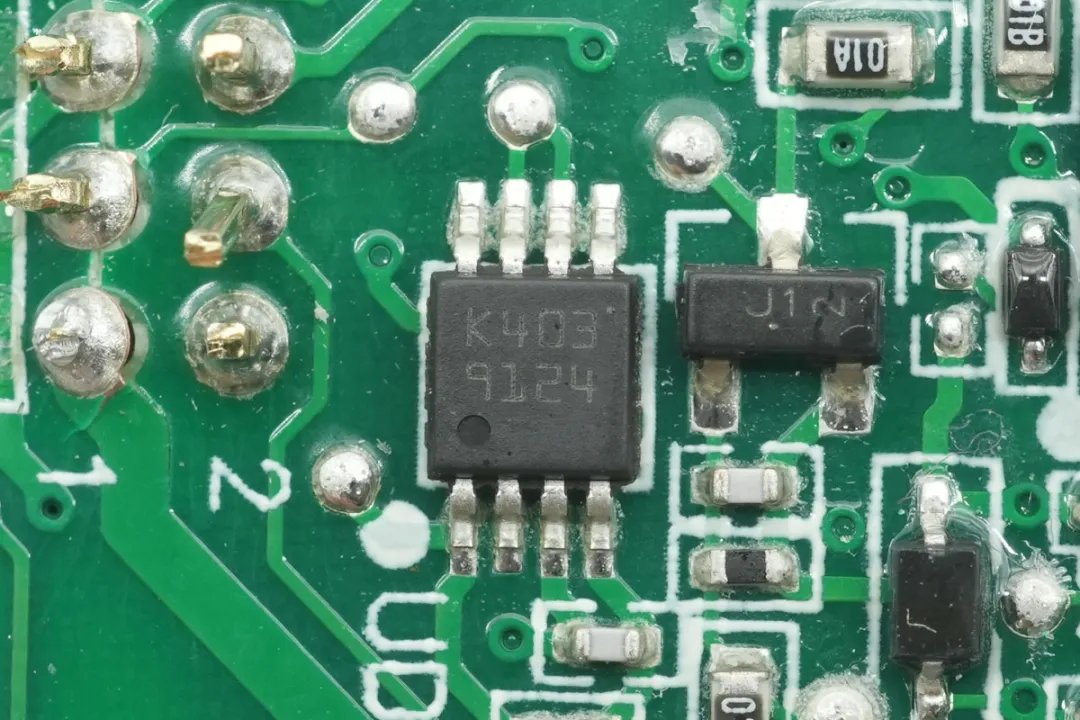

运放来自意法半导体，丝印K403，型号LM2904ST，为低功耗双运放，采用MiniSO8封装。

运放来自德州仪器，型号OPA2188，为低噪声，轨到轨输出，36V零漂移运算放大器，采用SOIC8封装。

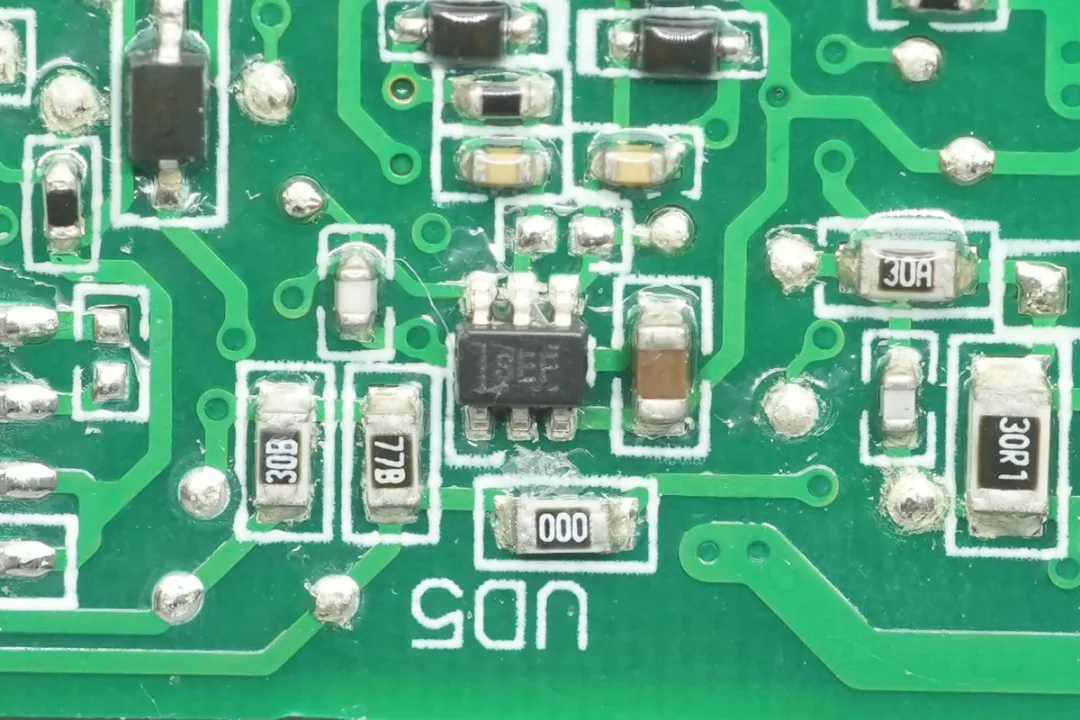

电流检测芯片来自德州仪器，丝印SEF，型号INA213，是一颗26V耐压，双向高精度电流感应放大器，采用SC70封装。

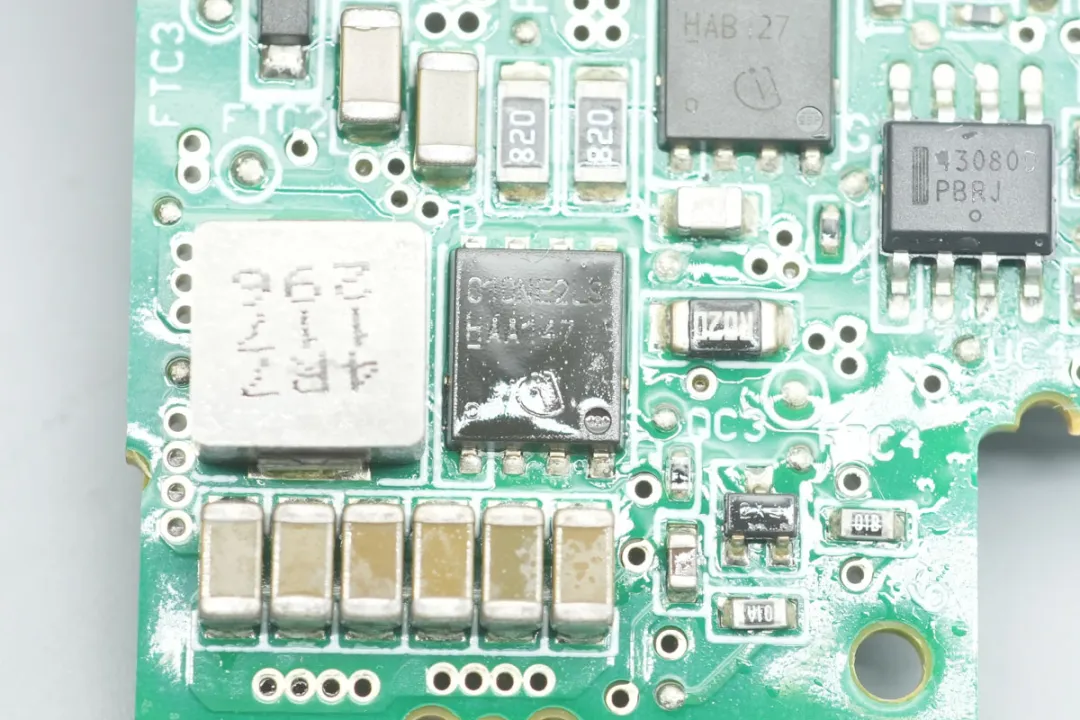

同步降压芯片采用芯源系统MP2314。

33μH降压电感特写。

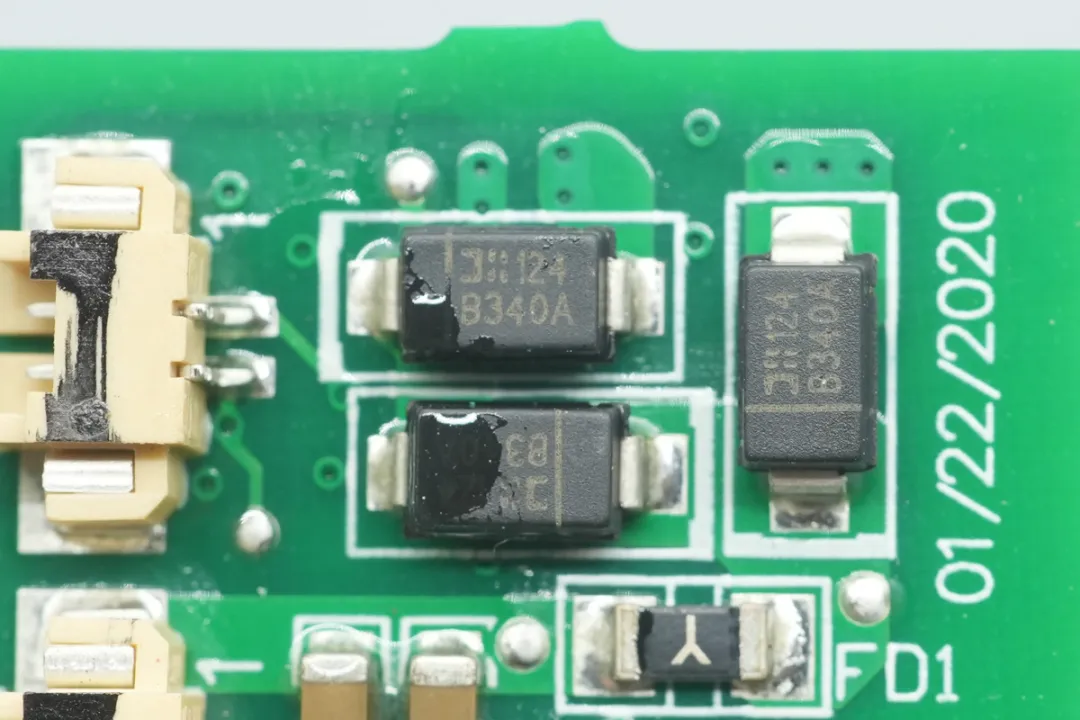

二极管来自达尔，型号B340A，为肖特基二极管，规格为40V 3A，采用SMA封装。

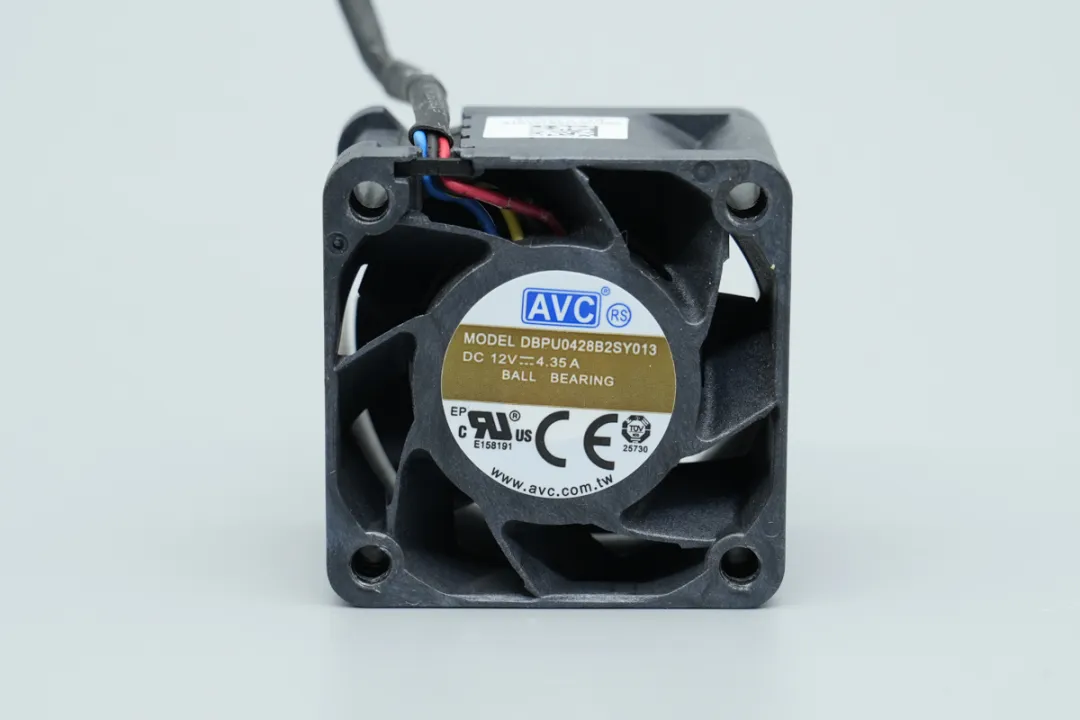

散热风扇来自奇宏电子，型号DBPU0428B2SY013，规格为12V⎓4.35A，中国制造，并设有静叶片。

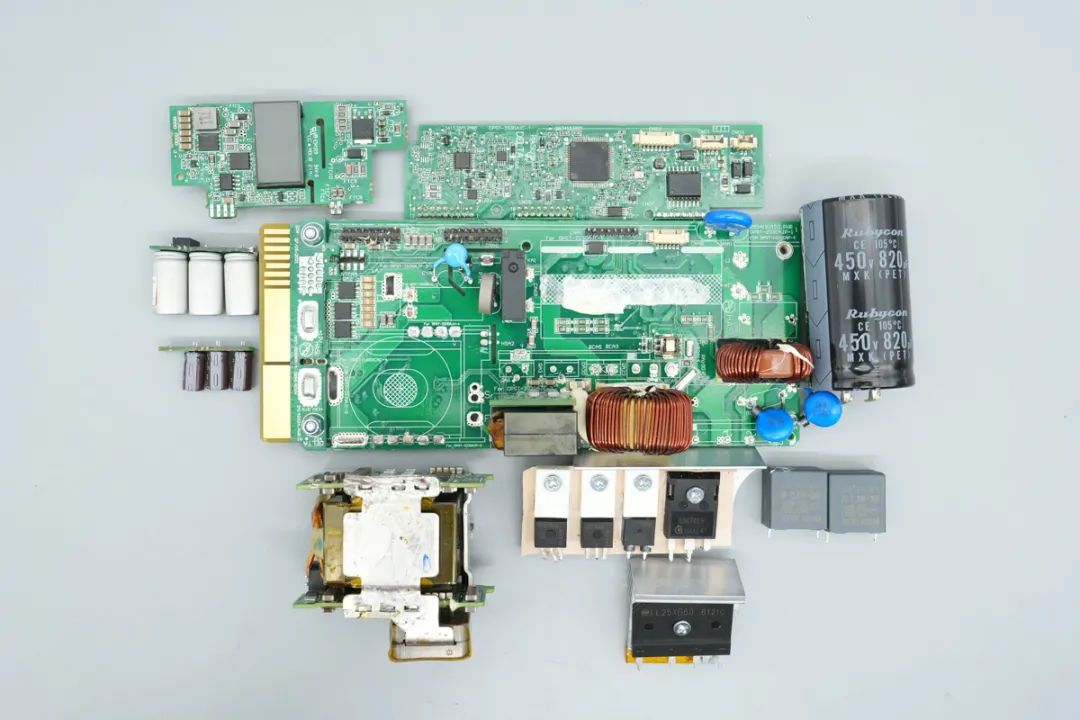

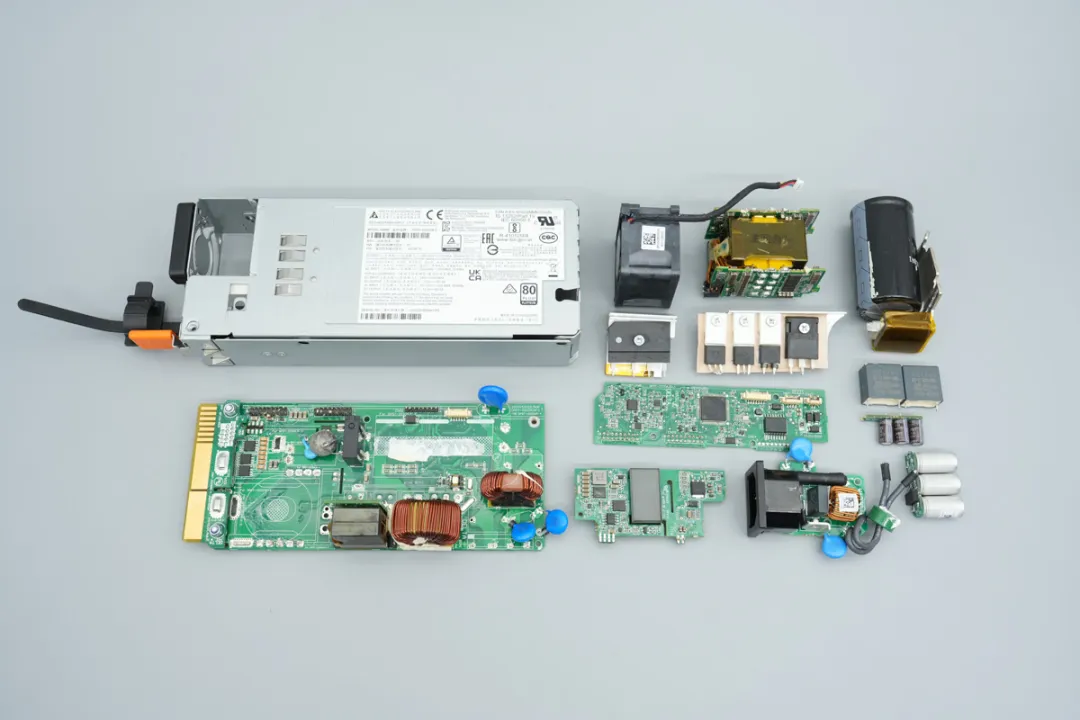

全部拆解一览，来张全家福。

服务器电源网拆解总结

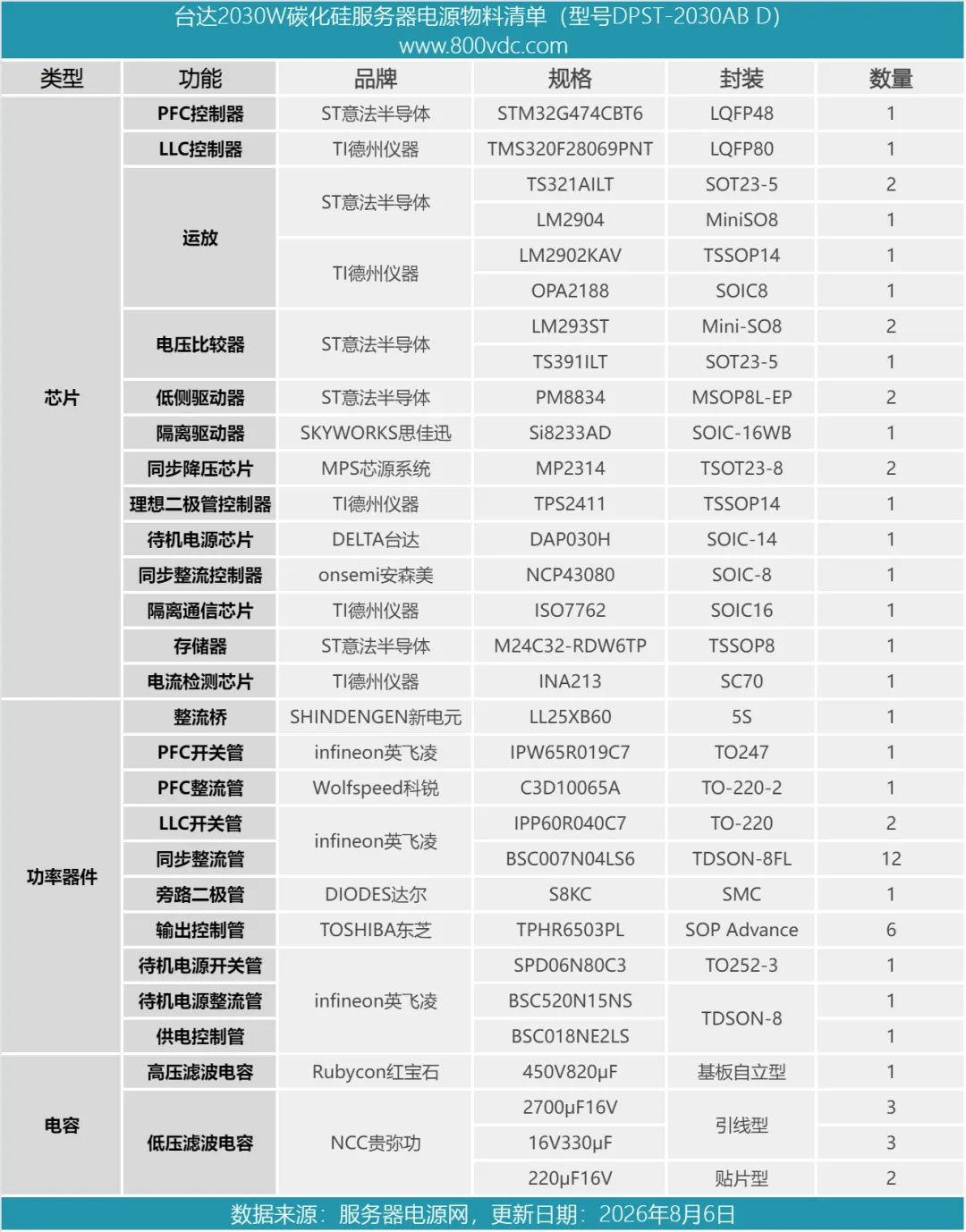

最后附上台达2030W碳化硅服务器电源的核心器件清单，方便大家查阅。

台达这款碳化硅服务器电源型号为为DPST-2030AB D，支持100-120V和200-240V交流输入，支持240V直流输入。直流输出电压为12.4V，输出电流161.3A。机身外侧设有散热风扇和电源插座，内侧设有金手指连接器。从机身内侧吸入空气，流过电源内部，从外侧吹出进行散热。

服务器电源网通过拆解了解到，台达这款电源采用PFC+LLC+同步整流架构，使用意法半导体STM32G474CBT6用于PFC控制，使用PM8834驱动器驱动英飞凌IPW65R019C7开关管，使用科锐C3D10065A碳化硅二极管。

LLC采用德州仪器TMS320F28069PNT控制器，使用思佳迅Si8233AD隔离驱动器驱动英飞凌IPP60R040C7开关管，使用意法半导体PM8834驱动英飞凌BSC007N04LS6同步整流管。使用德州仪器ISO7762进行隔离通讯。电源采用日系电容滤波，内部做工用料扎实。
