能量分布分析:洞察整车NVH能量流向

43分钟前浏览2

在 NVH 分析中,“贡献量”和“能量”是两个密切相关但视角不同的概念。贡献量分析回答“谁对响应贡献最大”,而能量分布分析则回答“能量在系统中是如何流动和分配的”。理解能量流向,才能从系统层面把握 NVH 问题的全局图景,避免“头痛医头、脚痛医脚”的局部优化陷阱。

一、工具定义

能量分布(Energy Distribution)工具用于可视化整车 NVH 模型内部能量分布,帮助工程师理解哪些组件主导车辆响应。该工具以子系统-组件的层次结构组织能量数据,支持多种图表类型展示不同层级的能量贡献。

与贡献量分析(关注“对响应点的贡献”)不同,能量分布分析关注的是“系统内部的能量存量”——每个子系统、每个组件在特定频率下储存了多少应变能和动能。这种“能量视角”能够揭示贡献量分析可能遗漏的信息,例如某个组件虽然对特定响应点贡献不大,但却储存了大量能量,可能在其他工况下成为问题源。

核心价值:能量分布分析提供“系统级”的 NVH 诊断视角。通过追踪能量从激励源到响应点的流向路径,工程师可以识别能量“瓶颈”(能量主要耗散处)和能量“捷径”(能量主要传递路径),为系统级的 NVH 优化策略提供依据。

二、理论基础

能量分布分析的理论基础是结构动力学中的能量原理。在频响分析中,系统在每个频率步上的总能量由应变能(Strain Energy,与刚度相关)和动能(Kinetic Energy,与质量相关)两部分组成。总能量在系统各组件间的分配比例反映了各组件在振动传递过程中的角色——高应变能组件是“刚度主导”的振动节点,高动能组件是“质量主导”的振动节点。

模型以子系统和组件的层次结构可视化。不同组件可用不同类型模型表示:

  • FE 模型(有限元模型)

    :以完整有限元网格表示的组件,能量数据直接从单元结果中提取
  • 模态模型(CMS 超单元)

    :以缩减模态表示的组件,能量数据从模态坐标和模态刚度/质量矩阵中计算

在实际整车模型中,不同子系统可能采用不同建模方法——车身和底盘通常用完整 FE 模型,而发动机和变速箱可能用 CMS 超单元表示。能量分布工具能够统一处理这些混合模型,在同一个层次结构框架下展示各组件的能量贡献。

工程提示:衬套和安装点通常具有较高能量水平。这是因为衬套是刚度突变点——柔性衬套两侧的结构振动特性差异很大,导致衬套处出现应变能集中。在设计优化中,衬套刚度的调整往往是“四两拨千斤”的杠杆点——微小的刚度变化就能显著改变能量流向。

三、比较器组级别层次结构

能量分布工具使用比较器组级别(Comparator Group Level)层次结构来组织能量数据。该层次结构从上到下分为五个级别,每个级别对应不同的分析粒度:

级别
名称
物理含义
分析粒度
L0
System Mode(系统模态)
整车系统的各阶模态
最粗——全系统层面
L1
Subsystem(子系统)
车身、底盘、动力总成等
子系统层面
L2
Component(组件)
子系统内具体组件(前围板、顶棚)
组件层面
L3
Contributor(贡献者)
组件内能量贡献单元分组
细粒度——单元分组层面
L4
Element(单元)
单个有限元单元
最细——单元层面

工程师可以根据分析需要选择不同级别进行展示。通常的分析策略是“从粗到细”:先在 L1(子系统)层面快速浏览能量分布全貌,识别高能量子系统;然后深入 L2(组件)层面,在该子系统内定位高能量组件;最后在 L3/L4 层面精确到具体贡献者或单元。

四、贡献类型

能量分布分析支持四种贡献类型,每种类型从不同角度描述组件的能量特征:

  • FE 贡献(FE Contribution)

    :完整有限元模型组件的应变能和动能。直接从单元结果中提取,精度最高但数据量最大。
  • CMS SE 贡献(CMS Superelement Contribution)

    :CMS 超单元组件的模态能量。从模态坐标和模态矩阵中计算,数据量小但仅保留主导模态信息。
  • Connection 贡献(连接贡献)

    :连接元件(如衬套、弹簧、刚性连接)的能量。连接元件虽然体积小,但往往是能量传递的关键节点。
  • System Mode 贡献(系统模态贡献)

    :各阶系统模态对总能量的贡献。该类型与模态参与分析相关联,但关注的是能量而非响应。
分析建议:在混合模型(FE + CMS)中,建议同时查看 FE 贡献和 CMS SE 贡献。如果某 CMS 超单元组件能量很高但 FE 组件能量很低,说明振动能量主要在超单元组件内部耗散,应从超单元层面进行优化。

五、可视化图表类型

能量分布工具支持多种图表类型,每种图表适用于不同的分析场景:

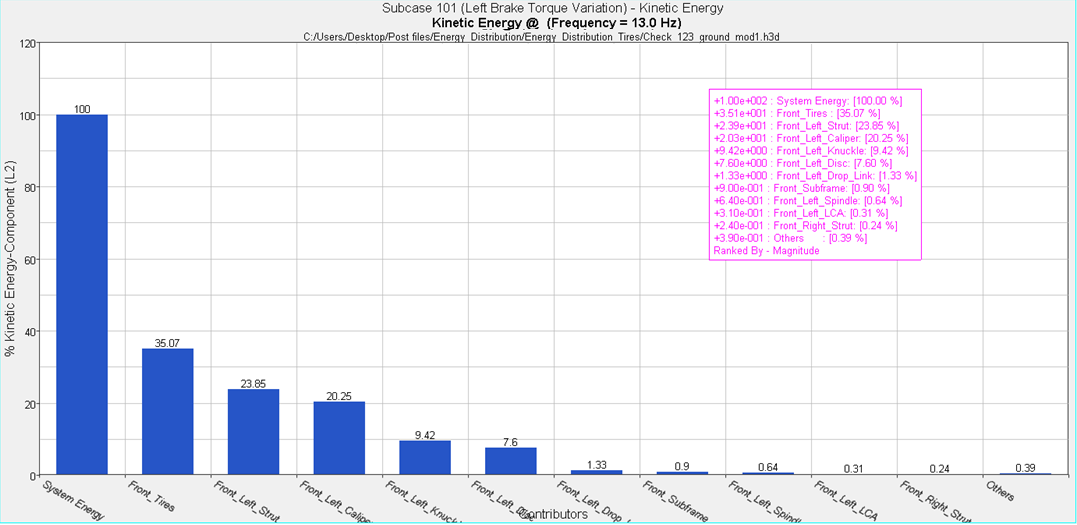

5.1 条形图(Bar Plot)

条形图以柱状形式展示各组件在特定频率处的能量值,适合进行能量排序。柱子高度代表能量大小,不同颜色 区分不同子系统。

能量分布条形图

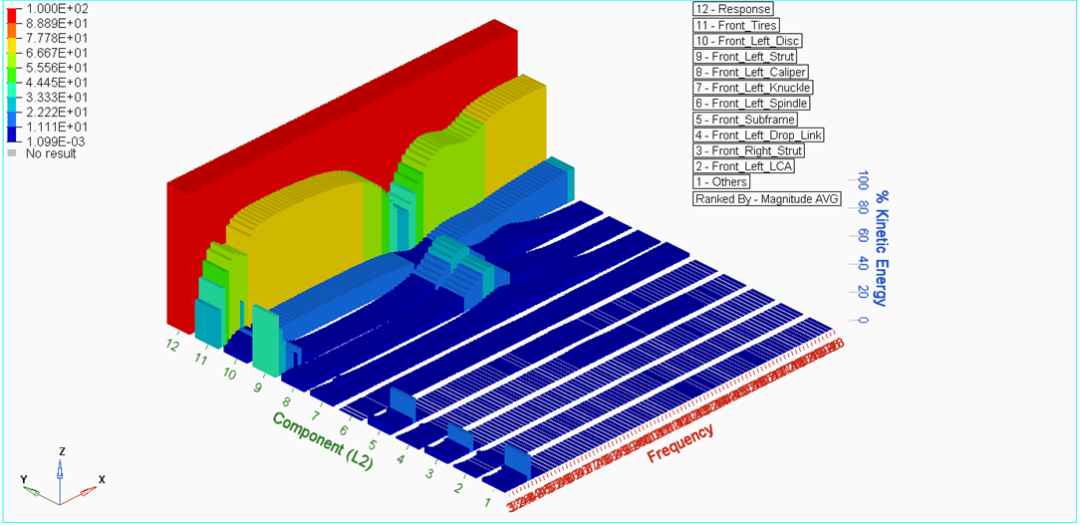

5.2 三维条形图(3D Bar Plot)

三维条形图增加频率维度,展示各组件能量随频率的变化。能够同时观察“哪些组件能量高”和“在什么频率下能量高”两个维度。

能量分布三维条形图

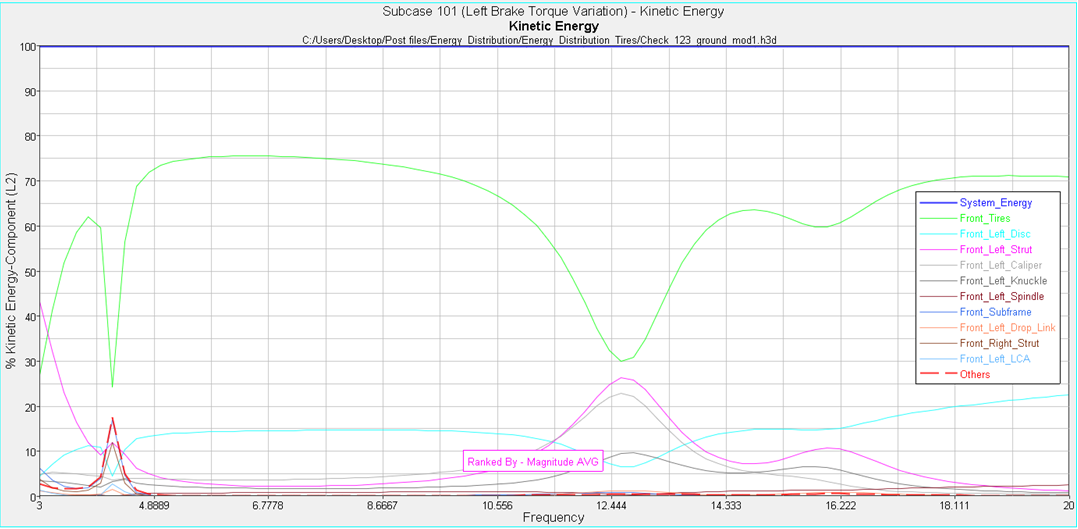

5.3 二维折线图(2D Line Plot)

折线图展示各组件能量随频率的连续变化趋势,适合分析共振频率和能量峰值位置。每条曲线代表一个组件的能量-频率关系。

能量分布二维折线图

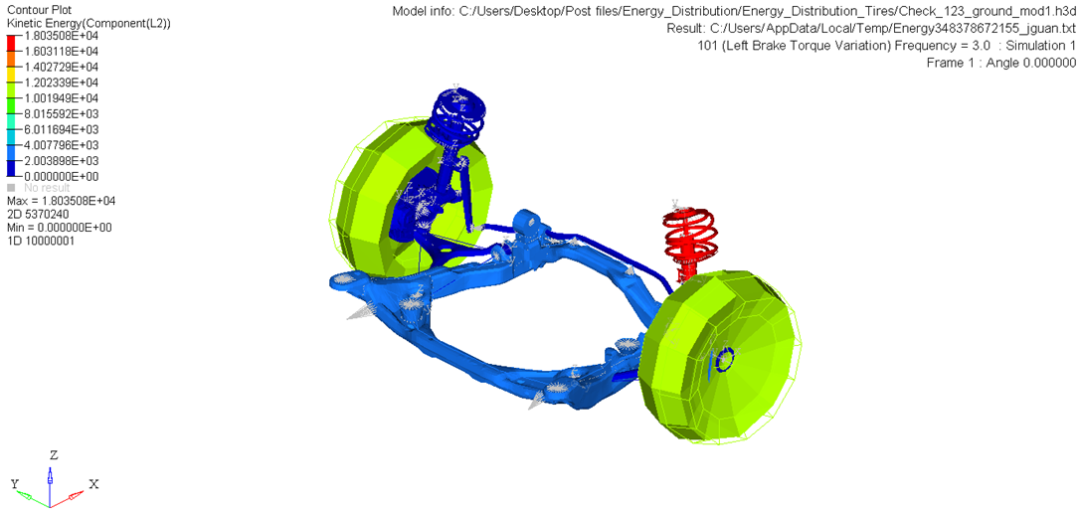

5.4 等高线图(Contour Plot)

等高线图将能量分布叠加显示在有限元模型上,以颜色映射表示各区域能量大小。红色 区域为高能量集中区,蓝色 区域为低能量区。该图表直接定位结构上的高能量位置。

能量分布等高线图

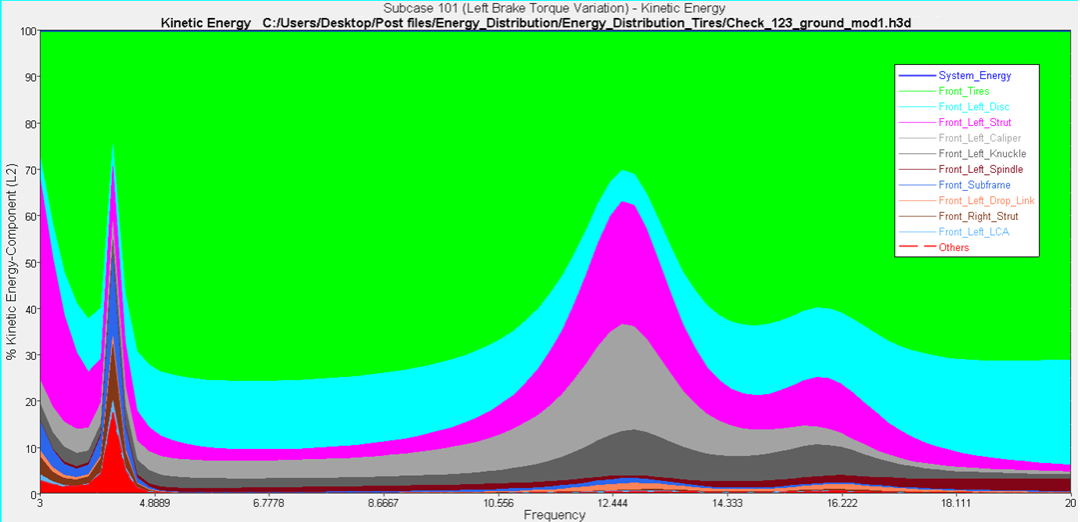

5.5 沙丘图(Sand Dune Plot)

沙丘图以连续曲面形式展示频率-组件平面上的能量分布,视觉效果直观,能够快速识别“能量高峰”所在的频率-组件区域。

能量分布沙丘图

六、工作流:加载 → 显示 → 研究

步骤 1:Load(加载)

加载包含能量数据的结果文件。支持 OptiStruct H3D 格式和 MSC Nastran OP2 格式。在加载对话框中选择结果文件、指定子系统-组件层次结构定义文件(通常在建模阶段通过特定的输出请求卡片生成)。

步骤 2:Display(显示)

选择图表类型和比较器组级别,配置显示选项。系统根据设定自动绘制能量分布图。工程师可以在不同级别和图表类型之间切换,从不同角度审视能量分布。

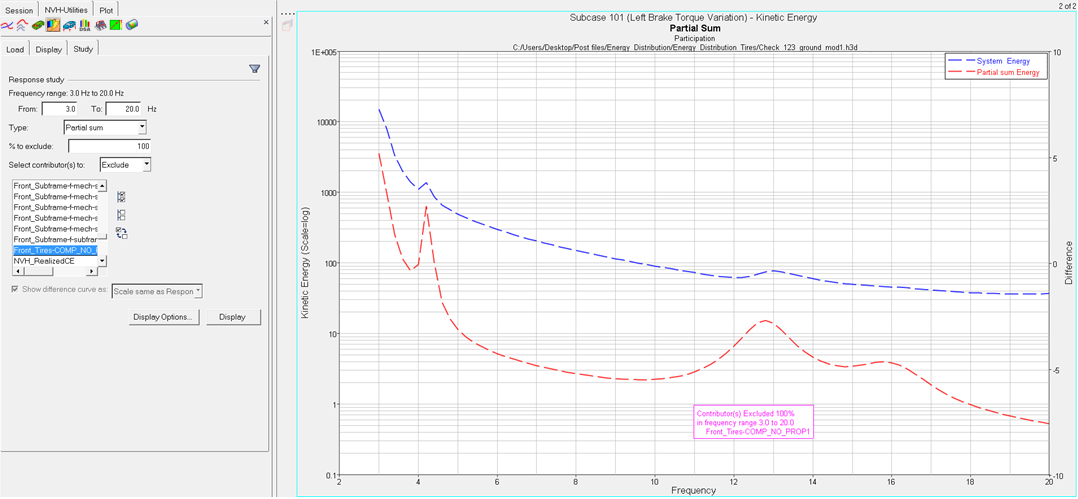

步骤 3:Study(研究)

在能量分布基础上执行研究分析。支持三种研究模式:

  • Partial Sum(部分和)

    :排除选定组件后计算残余响应,验证优化方向
  • Modify Energy(修改能量)

    :手动修改特定组件的能量水平,预测修改后的响应变化
  • Energy Overlay(能量叠加)

    :将不同工况或不同频率步的能量分布叠加对比
能量研究结果
实践要点:Modify Energy 功能是一个强大的“快速验证”工具。当你计划修改某个衬套的刚度时,可以在 Modify Energy 中模拟该修改对能量分布的影响——如果修改后高能量区域从衬套A转移到了衬套B,说明问题可能只是被“转移”而非“解决”,需要重新考虑优化策略。

七、能量视角与贡献量视角的互补性

能量分布分析与贡献量分析(集成诊断、模态参与、面板参与、节点参与)是互补的两种 NVH 诊断视角:

  • 贡献量视角

    :关注“对特定响应点的贡献”,是“输出导向”的分析——回答“谁导致了这个问题”
  • 能量视角

    :关注“系统内部的能量存量”,是“系统导向”的分析——回答“能量在哪里集中”

两种视角的互补性体现在:有时某个组件对特定响应点贡献不大(贡献量视角看不到问题),但该组件储存了大量能量(能量视角发现问题),这意味着该组件在其他工况或对其他响应点可能成为问题源。综合两种视角,工程师可以做出更全面的 NVH 优化决策。

能量分布分析是 NVHPost 工具集中提供“系统级”诊断视角的核心工具。通过五级比较器组层次结构和多种可视化图表,工程师可以从宏观到微观全面掌握整车 NVH 能量流向,为系统级的优化策略制定提供坚实的数据基础。
