焊接是连接金属零件的绝佳方式，但它也有自己的"烦恼"——残余应力。这是一种即使焊接完成、工件完全冷却之后，依然残留在金属内部的应力。如果你曾经焊完一个工件，结果发现它变形甚至开裂了，那么残余应力很可能就是幕后黑手。
本文将带你了解焊接残余应力是如何产生的，以及热输入、焊接速度、焊接方法这三个关键参数如何影响残余应力的大小，并结合Abaqus仿真思路，讲清楚该如何用仿真手段去预测和研究这一问题。
焊接为什么会产生残余应力？
焊接时，焊缝附近的区域会被加热到极高温度并发生膨胀，而周围较冷的金属膨胀量却小得多，这种"不同步"的膨胀就会产生拉扯，形成内部张力。等焊缝冷却时，它试图收缩回原来的尺寸，但周围的金属却"拽住"了它，于是应力就被锁在了材料内部。长此以往，这会削弱金属强度，甚至导致失效。
本文将重点讨论影响残余应力大小的三个关键因素：
热输入（焊接过程中输入的能量大小） 焊接速度（焊枪移动的快慢） 焊接方法（激光焊、电弧焊等不同工艺类型）
我们还会介绍如何借助Abaqus这款仿真软件，在不做大量实物试验的前提下，预测和理解这些残余应力的分布规律。

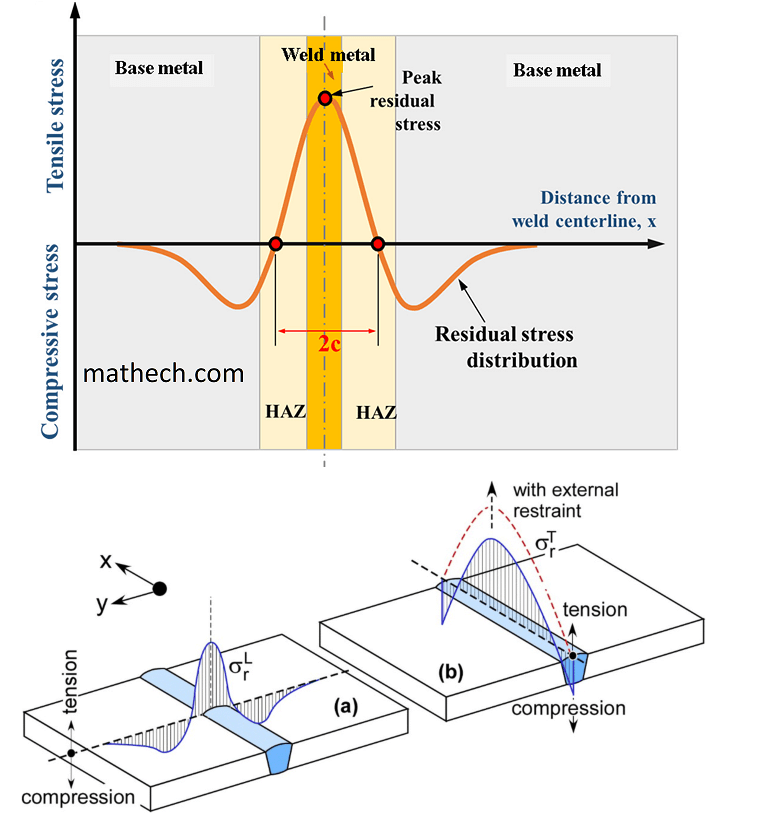

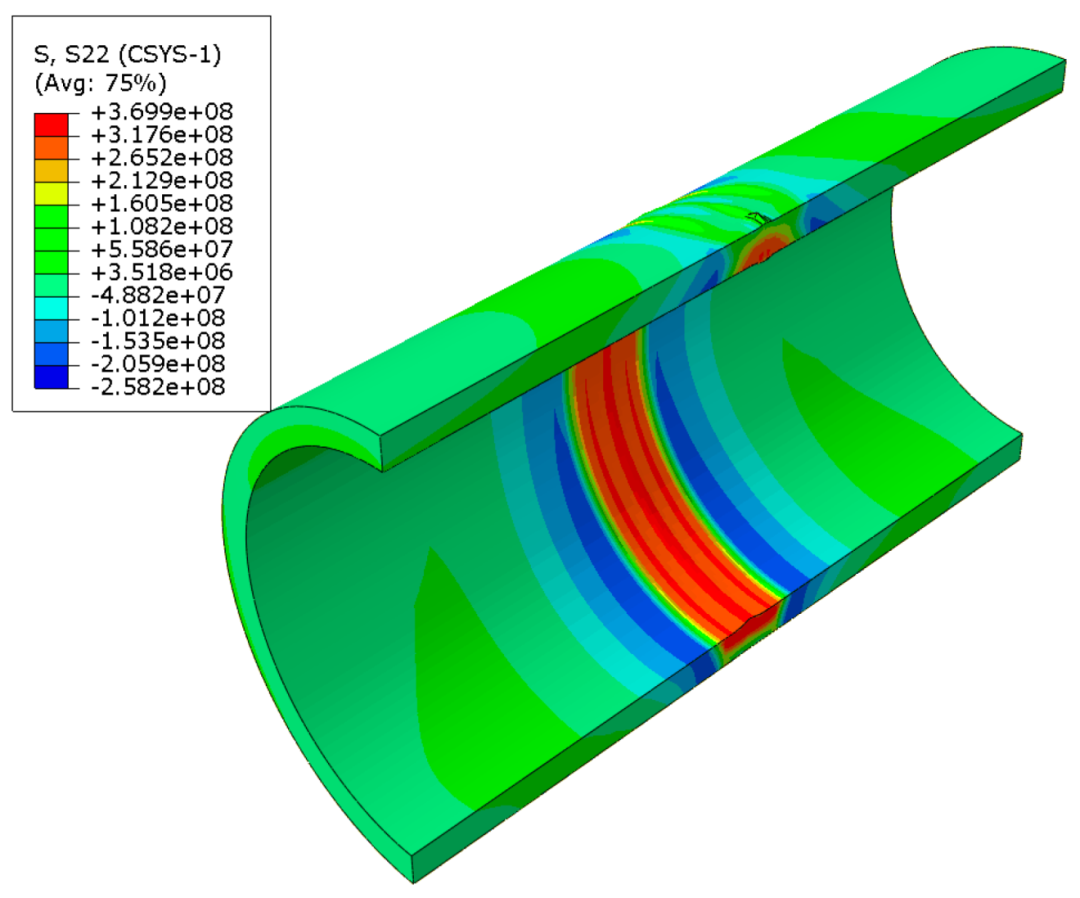

【图1：焊缝残余应力分布曲线（residual stress curve / residual stress distribution in a weld joint）】
一、热输入：火力越猛，应力越大？

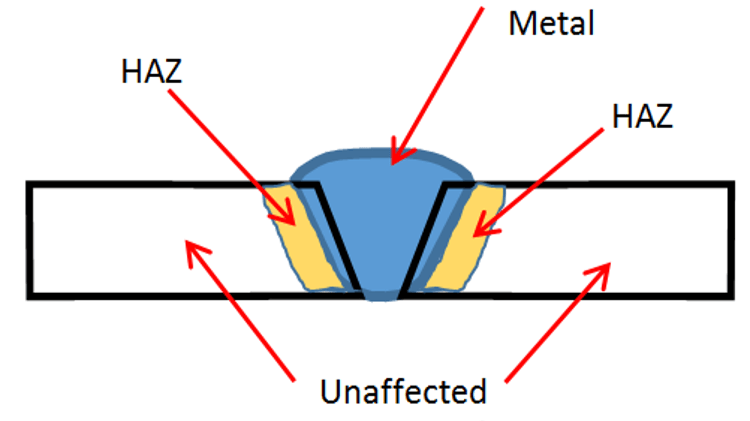

什么是热输入？可以把热输入理解成焊接过程中"喂给"焊缝的能量多少，就像给火堆添柴——柴加得越多，火就烧得越旺、越大。在焊接中，热输入越大，焊缝周围被加热的区域（也就是热影响区，简称HAZ）也就越大。
【图2：热输入对残余应力的影响（effect of heat input on residual stress）】
热输入如何影响应力？热输入越大，被加热、膨胀的金属区域就越大；冷却时，这块大区域试图收缩，却被周围较冷的金属"按住"，这种拉锯战会产生更大的残余应力。所以总体规律是：热输入越大，残余应力通常也越大。
不过这里有个"反转"：如果热输入很大，应力可能会分布在更大的范围内，从而使某一个点上的应力强度反而没那么集中——就像往吐司上抹黄油，黄油越多覆盖面积越大，但每处都更薄。尽管如此，绝大多数情况下，热输入越高，整体应力水平仍然是上升的。
二、焊接速度：快工出细活，还是慢工出细活？
什么是焊接速度？简单来说，就是焊枪沿焊缝移动的快慢。想象你拿着画笔在纸上走线——走得快，每个点停留的"墨量"就少；走得慢，每个点吸收的"墨量"就多。
焊接速度如何影响应力？焊得越快，每个部位受热的时间就越短，输入的热量也就越少，这通常意味着更小的热影响区和更低的残余应力。这就像快速掠过头发的吹风机，停留时间短，头发就不会被吹得特别烫。

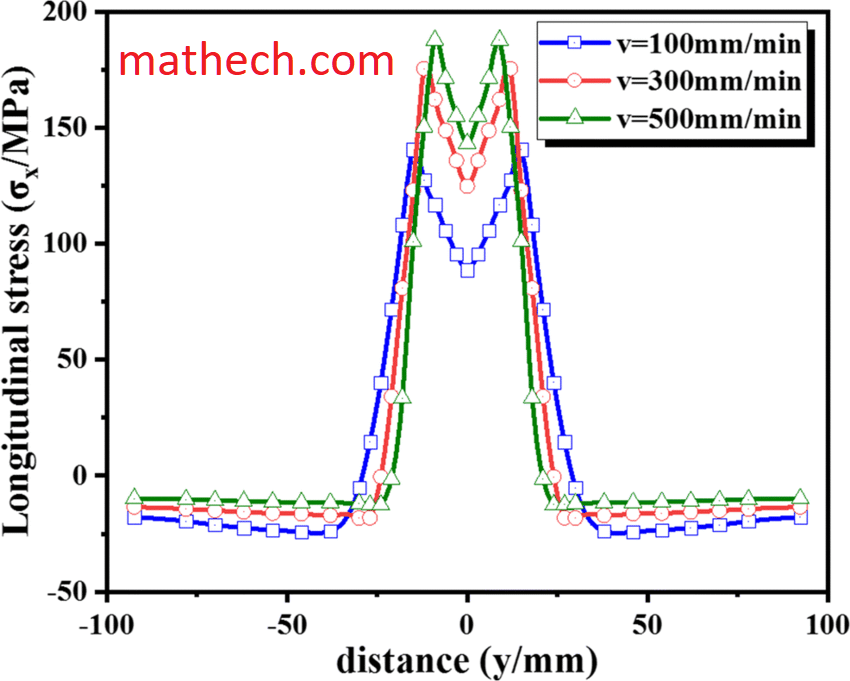

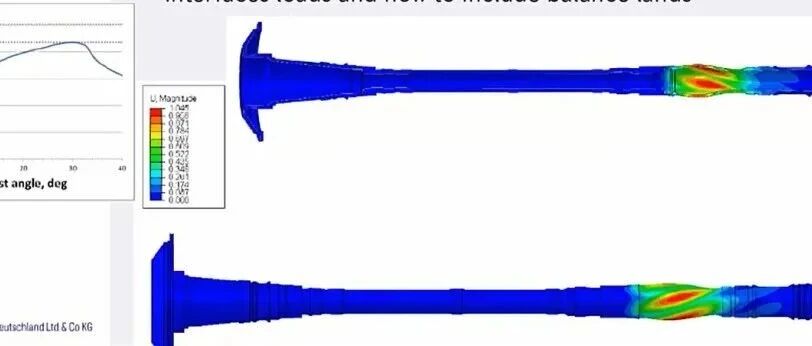

图3：焊接速度对残余应力仿真结果的影响（Effect of welding-speeds on residual stress simulation in Abaqus）】
但也有需要注意的地方：焊接速度太快会导致温度变化异常剧烈，反而可能以另一种方式引发应力问题。总体而言，焊接速度加快，有助于降低残余应力水平。
三、焊接方法：选对"武器"很重要
什么是焊接方法？常见的焊接方法有多种，比如利用聚焦光束的激光焊，以及利用电弧熔化金属的电弧焊。不同方法的加热方式各不相同。
焊接方法如何影响应力？不同方法决定了热量的施加方式：
激光焊
就像用精密工具，能在极小区域内快速加热，由于温度变化速度极快，这个小区域内可能产生很高的应力。 电弧焊
加热范围更大但速度较慢，应力可能分布得更分散，但具体情况仍取决于热输入的大小。 像埋弧焊这类工艺，会用一层焊剂覆盖来减缓冷却速度，从而有助于降低残余应力。
因此，选择哪种焊接方法，会显著影响残余应力在金属中的位置和大小。
在Abaqus中仿真焊接参数的影响
整体仿真思路分为热分析和力学分析两步：
1. 热分析
电弧焊（如GTAW、GMAW）常采用Goldak双椭球热源模型，热量以焊缝前后的半椭球形式分布； 激光焊则常采用高斯或锥形热源模型，模拟聚焦式热源； 边界条件需施加对流和辐射散热； 输出结果为模型各处的温度历史曲线。
2. 力学分析
将热分析得到的温度历史作为热载荷导入； 设置力学边界条件以防止刚体 位移（如固定一端）； 计算热胀冷缩引起的应力与应变； 输出冷却后的残余应力分布。
执行方式：先运行热分析，再进行力学分析，可以使用Abaqus的温度-位移耦合分析功能，也可以分步进行并手动传递数据。
针对具体参数的仿真方法
① 热输入
Q = η · P
在Goldak等热源模型中，热输入由功率参数 Q（单位：瓦特）控制，并根据工艺效率 η 进行修正。仿真步骤如下：
通过 *DFLUX子程序或内置热源选项定义热流；保持焊接速度不变，改变 Q 值（如500W、1000W、1500W）； 在力学分析结果中观察 Q 值变化对热影响区尺寸和残余应力大小的影响。
② 焊接速度
x = v · t
焊接速度决定了热源沿焊缝移动的快慢。在Abaqus中，可将热流位置定义为时间的函数，其中 v 为焊接速度。仿真步骤如下：
指定焊缝路径（如沿x轴的一条直线）； 在热源运动定义中改变速度 v（如2mm/s、5mm/s、10mm/s）； 对比不同速度下的温度分布和残余应力分布，观察速度对HAZ及应力的影响。
③ 焊接方法
不同焊接方法通过选择相应的热源模型和参数来仿真：
GTAW/GMAW：
采用Goldak双椭球模型，设置宽度、深度及前后分布参数； 激光焊：
采用高斯或锥形热源，聚焦范围窄； 埋弧焊（SAW）：
调整效率参数，并可通过边界条件模拟保温效果。
仿真步骤包括：在Abaqus中（如通过*DFLUX子程序）定义热源形状和参数，并结合工艺特点（如电弧焊中采用单元"生死"技术模拟熔池随焊接过程逐步激活），针对每种方法分别运行仿真，对比残余应力分布规律。
Abaqus建模的几点实用建议
网格划分：
焊缝附近使用细密网格以捕捉陡峭的温度和应力梯度，远离焊缝的区域可采用较粗网格以节省计算成本； 结果验证：
将仿真结果与实测数据（如X射线衍射法测得的残余应力）进行对比，并据此调整材料属性或热源参数； 高级功能：
当标准模型不足以满足需求时，可使用 *DFLUX自定义热流，或使用*UMAT定义复杂材料本构。
小结
热输入：
数值越大，热影响区越大，残余应力通常越高——通过改变热源功率 Q 进行仿真研究； 焊接速度：
速度越快，输入热量越少，残余应力总体越低——通过调整热源移动速度进行仿真研究； 焊接方法：
通过热源形状和冷却速率影响应力分布——可选择合适的热源模型进行仿真（如电弧焊选Goldak模型，激光焊选高斯模型）。
借助Abaqus，我们可以在热分析中定义移动热源，再通过力学分析求解残余应力，并系统地改变各项参数来分离每个因素的影响。这种方法为理解和优化焊接工艺、有效控制残余应力提供了强有力的工具。
