福特悬置设计规范里的 4 句“黑话”：TRA、液压悬置、解耦、阶次，看懂就懂一半 NVH

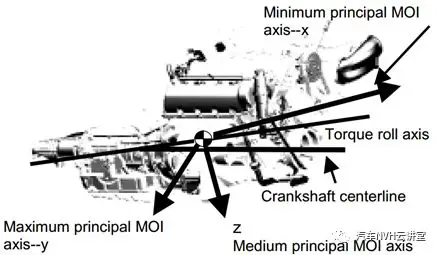

1、扭矩滚转轴（Torque Roll Axis，TRA）
一句话定义：发动机自己“想绕哪根轴转”，就绕哪根轴转。
工程含义
发动机点火做功，曲轴输出扭矩，反作用力矩会让动力总成在悬置上“拧”起来。 这根“拧”的轴，不是几何中心，也不是曲轴中心线，而是自由-自由状态下（悬置极软时），动力总成受交变曲轴扭矩时的旋转轴——这就是 TRA。 悬置系统设计的第一条铁律：尽量让 TRA 与悬置弹性中心对齐，这样扭矩变化时，动力总成主要绕 TRA 滚转，不额外拉扯悬置，振动不放大。
通俗类比
像你拧毛巾：毛巾中间那根“自然拧转的轴线”，就是 TRA；你抓毛巾的手，就是悬置。抓得对，毛巾只拧不扯；抓偏了，毛巾还被你拽变形。
福特术语表里原文
Torque (Free-Free) Roll Axis: The axis about which the engine would rotate if it were suspended by very low rate springs and subjected to an oscillating crankshaft torque.

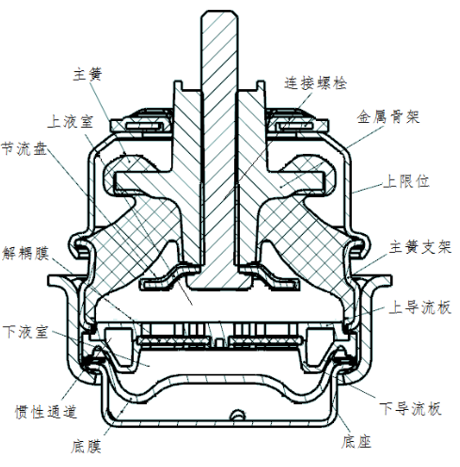

2、液压悬置（Hydraulic Engine Mount / Hydromount）
一句话定义：低频当“减震器”，高频当“软垫子”的智能橡胶块。
工程含义
传统橡胶悬置：刚度基本固定，阻尼小。
液压悬置多了两个液室 + 惯性通道 + 解耦盘，实现频率选择性：
工况 | 表现 | 原理 |
|---|---|---|
怠速（7–20 Hz，大振幅） | 高阻尼 | 液体在惯性通道里来回流动，像小活塞，耗散能量 |
高频（50–250 Hz，小振幅） | 低刚度 | 解耦盘打开，液体直接跨室流动，橡胶“软很多”，隔高频振动 |
通俗类比
像一双“会变硬的鞋垫”：走路（低频大动）时它有点阻尼，不震脚；跑步（高频小动）时它变软，不硌脚。
福特术语表里原文
Hydraulic Engine Mounts: Fluid-filled mounts that can have high levels of damping at low frequencies (7 to 20 Hz) and also tuned stiffness reductions at higher frequencies (50 to 250 Hz).
3、解耦（Decoupling）
一句话定义：让动力总成“只滚不晃”，各干各的，不互相添乱。
工程含义
动力总成有 6 个自由度：3 个平移（垂向、横向、纵向）+ 3 个旋转（roll、pitch、yaw）。
理想状态是：某个方向的激励，只激起对应模态，不串到别的自由度。这就是解耦。
典型目标：
绕 TRA 的 roll 模态，与垂向 bounce 模态频率拉开（通常差 2–3 Hz 以上） 避免“踩油门→车身上下抖”这种耦合
通俗类比
像双人舞：你转你的，我晃我的，动作不互相拖累；如果耦合了，就像踩脚，越跳越乱。
福特术语表里原文
Decoupling: A particular mode of vibration is said to be decoupled from a particular "degree of freedom" when inputs to the system in the direction of that "degree-of freedom" do not excite that mode.
4、阶次（Order）
一句话定义：把“时间频率”换成“转几圈发生一次”，专门对付旋转机械的尺子。
工程含义
频率（Hz）：每秒振动几次，随转速变。 阶次：每转振动几次，不随转速变。

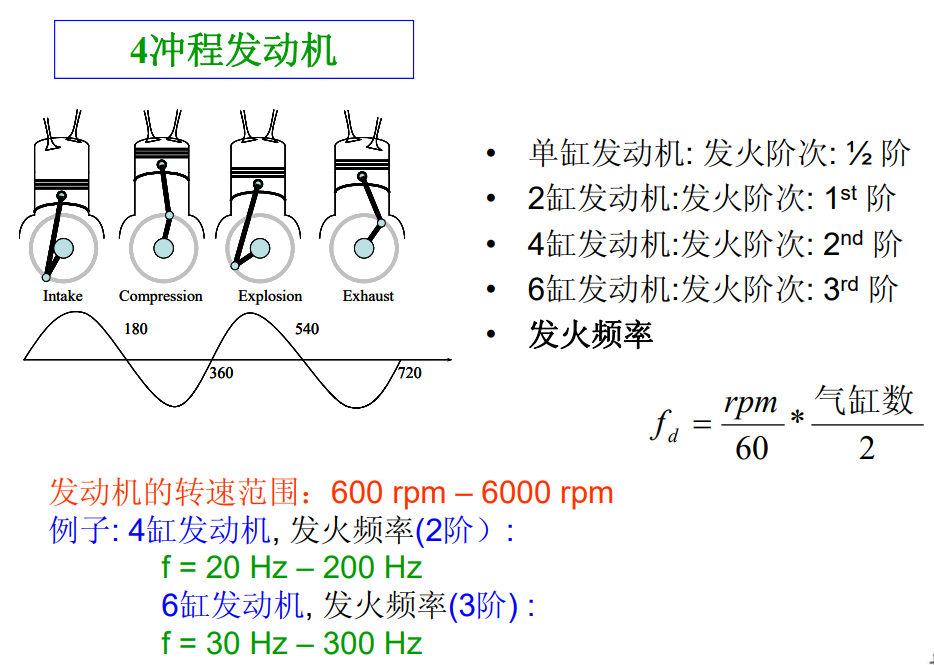

例子（4 缸机）：
2 阶：曲轴转 1 圈，振动 2 次 → 点火阶次 4 阶：曲轴转 1 圈，振动 4 次 → 发动机本体主阶次 48 阶（8 极电机）：转子转 1 圈，电磁力变化 48 次 → 电机电磁噪声主阶次
为什么用阶次？
因为发动机/电机转速一直在变，看频率，峰到处跑；看阶次，峰定在原地。阶次图（Order Plot）是 NVH 工程师的“破案地图”。
通俗类比
频率像“每分钟心跳几次”，随情绪变；阶次像“每呼吸一次心跳几次”，是身体本身的节奏。
福特术语表里原文
Order: The same as harmonic except that the disturbance is a function of the angular position of a rotating member instead of time.
