3D提效 | 钣金凸缘还在分段做？中望3D悟空2027三个新功能一次搞定
做钣金设计的工程师，应该都遇到过多段翻边一段段手动做、合并后担心展不平、样条边无法直接翻边的设计困境。
为了帮助钣金设计师提高翻边效率，中望3D悟空 2027对钣金模块做了全新升级：新增了连接凸缘、合并凸缘及样条边生成凸缘三大功能，让翻边更连贯、结果更精确，设计更丰富自由。
今天望Sir就带大家把这波更新一次看完！
连接凸缘 多段翻边一次连成
多段分离的钣金基板要做连续翻边时，以前得逐段创建凸缘，重复操作多，段与段之间的连接部分还要手动补齐，费时又费神。
中望3D悟空 2027新增连接凸缘功能，只需选择需要连接的钣金特征，软件即可自动生成连接部分；同时还支持处理相交板等异形钣金件，一键完成凸缘折叠，让钣金设计更自由。
操作步骤

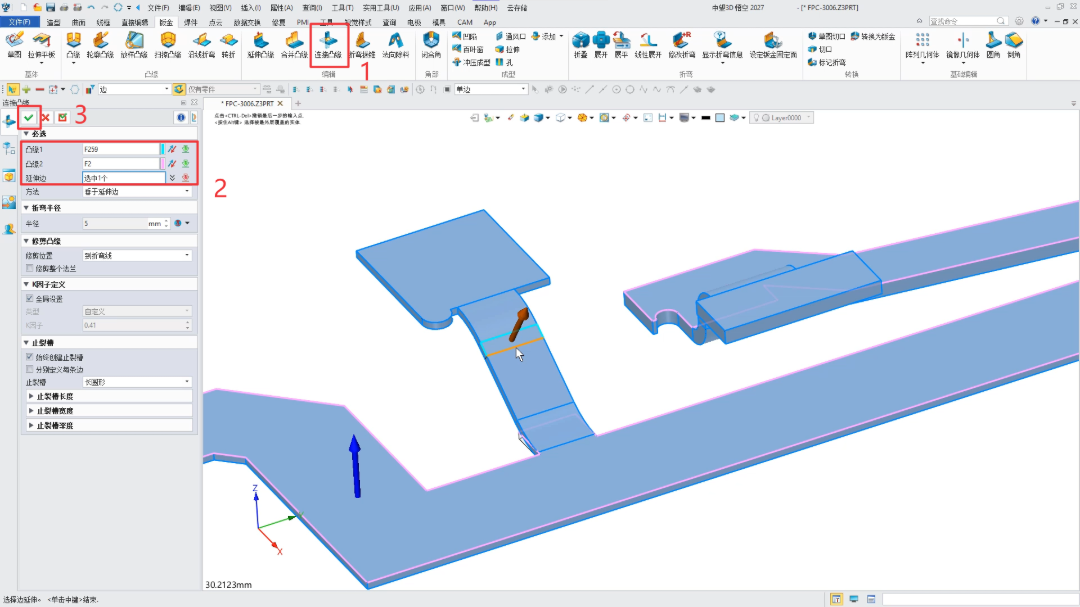

步骤1：在【造型】选项卡的【钣金】组中，点击【连接凸缘】按钮 ；
步骤2：在面板中分别选择【凸缘1】【凸缘2】和【延伸边】；
步骤3：设置方法为【基于延伸边】，并根据需要选择【轮廓位置】（如“到折弯线”或“到交点”） ，点击【√】确认。

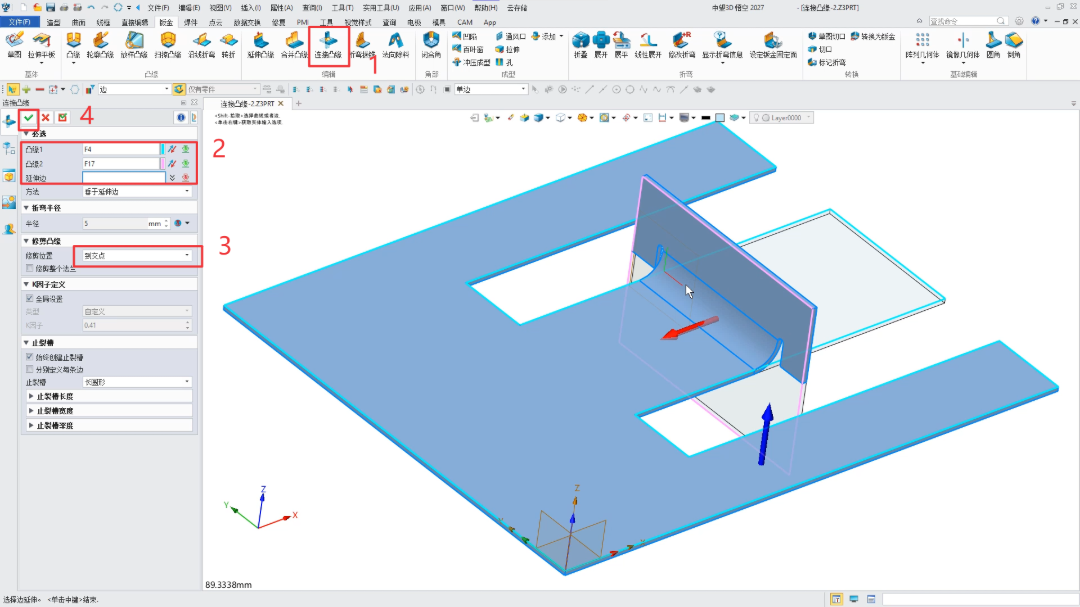

遇到像相交板这种复杂情况，同样使用【连接凸缘】，只需把【轮廓位置】切换到【到交点】，软件就会自动延至两面交线处，无需手动裁剪。
合并凸缘 消除缝隙，展开更干净
多段凸缘做完后段与段之间容易留下缝隙，展开、折弯都对不齐，影响后续工艺，返工成本高。
中望3D悟空 2027新增合并凸缘功能，支持合并分离的钣金实体，合并后仍可正常展开与折叠，结果更精确、更符合实际生产，工艺衔接更省心。
操作步骤

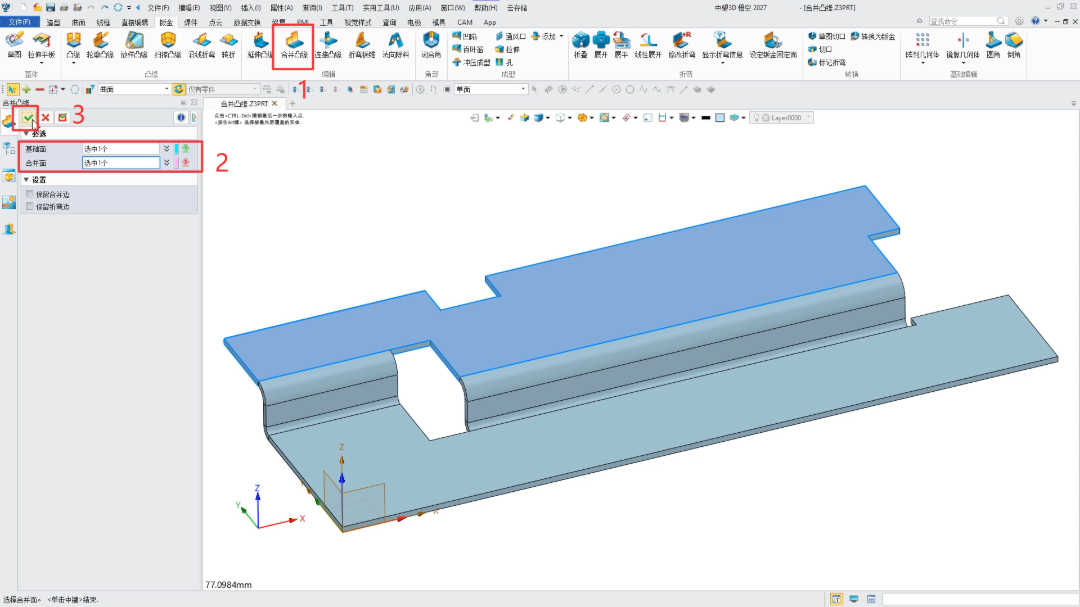

步骤1：在【造型】选项卡的【钣金】组中，点击【合并凸缘】按钮 ；
步骤2：在面板中分别选择【要输面】【合并面】；
步骤3：勾选【保留合并边】，并点击【√】确认；
合并完成后，直接点击【展开】按钮，选择实体后再次点击【√】，即可正常展平，验证合并结果是否准确。
样条边生成凸缘 异形轮廓也能直接翻边
外形带样条曲线的钣金件（比如流线型外壳、异形覆盖件），以前没法沿样条边直接生成凸缘，只能近似替代或绕道其他模块处理，外形精度打折扣。
中望3D悟空 2027支持样条边生成凸缘，在凸缘、全凸缘、折弯凸缘功能中均可选择样条边，添加多种凸缘，轻松覆盖更复杂的钣金设计需求，设计更丰富、更自由。
操作步骤

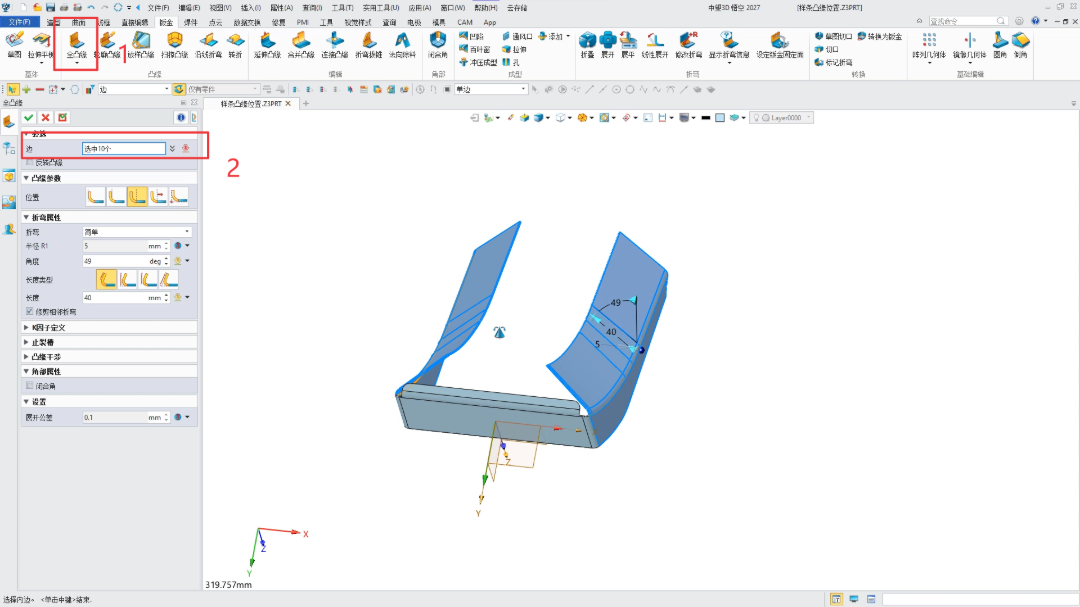

步骤1：在【造型】选项卡的【钣金】组中，点击【全凸缘】按钮 ；
步骤2：选择样条曲线【边】 ；
步骤3：设置凸缘参数 ，并点击【√】确认。
