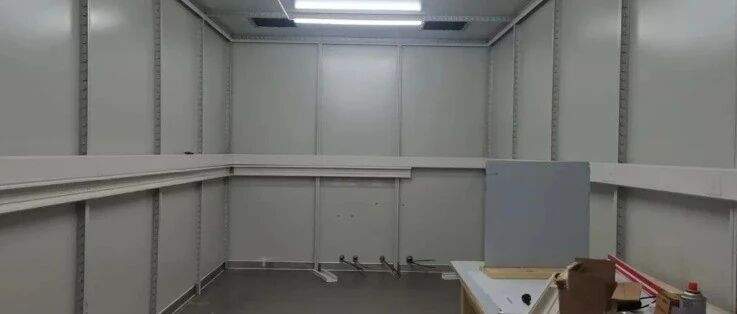

结构件电磁屏蔽设计优化指引：原则・方案・细节
术语说明Terminology屏蔽效能等级（C 级 / B 级 / T 级）：行业常用电磁屏蔽效能分级，T 级要求最高（针对低频磁场场景），B 级次之，C 级较低，用于明确不同场景下的屏蔽性能目标。屏蔽地（保护地）：为实现屏蔽功能设置的接地节点，需与屏蔽体、滤波器外壳等可靠连接，确保电磁干扰有效泄放。电连续性：屏蔽体各部件间无间断的导电连接，是保障屏蔽效能的核心前提（低频磁场场景除外）。 01屏蔽设计基本原则 与 VBW（视频带宽）的区别01结构简洁性：屏蔽体设计需简洁，减少不必要的孔洞，避免额外新增缝隙，从源头降低干扰泄露 / 侵入风险。孔洞优化性：禁止开设细长孔；通风孔优先采用圆孔阵列形式；若屏蔽与散热需求冲突，需遵循 “小孔径、多数量” 原则，避免大孔径设计。电缆优先级：电缆的屏蔽处理优先级高于屏蔽体本身，其处理效果直接决定整体屏蔽性能，需重点关注。细节把控性：电磁兼容设计需关注每一个细节，任何疏漏（如微小缝隙、未接地电缆）都可能导致整体屏蔽效果失效。电连续性核心：屏蔽体的电连续性是影响屏蔽效能的最关键因素，材料自身屏蔽性能的影响较小（低频磁场场景除外）。成本平衡性：高性能屏蔽方案往往伴随高成本，设计时需在 “屏蔽需求” 与 “成本控制” 间找到最优平衡，避免过度设计。 02屏蔽方案选择 屏蔽方案类别01屏蔽方案按 “屏蔽级别” 从低到高分为：PCB 板级、元器件级、模块级、插箱 / 子架级、机柜级。其中，PCB 板级与元器件级屏蔽超出结构设计范围，本指引仅聚焦后三类（模块、插箱 / 子架、机柜）。屏蔽级别核心定义优势适用场景模块屏蔽将辐射强 / 抗干扰弱的单板 / 模块单独装入屏蔽盒易实现、成本低，减弱模块间相互干扰多数产品的基础屏蔽需求，优先推荐插箱 / 子架屏蔽以插箱 / 子架为屏蔽体，覆盖内部多个模块可在出线接插件上直接做屏蔽，减少电缆屏蔽依赖多模块集成场景，对电缆处理要求较低机柜屏蔽以整机柜为屏蔽体，覆盖内部所有设备覆盖范围广，适用于整机系统机柜内线缆少、屏蔽要求不高的场景屏蔽方案选择原则02综合优先：优先采用 “多级组合方案”，根据实际需求搭配不同级别屏蔽（如模块 + 插箱 / 子架），实现 “性能最优、成本可控”。线缆适配：若系统进出线缆数量多，优先选择模块屏蔽或插箱 / 子架屏蔽，谨慎使用机柜屏蔽（避免因线缆处理不当导致屏蔽失效）。高要求场景：对屏蔽效能要求极高的产品，采用 “三级屏蔽”（模块 + 插箱 / 子架 + 机柜），每级屏蔽性能要求降低，技术难度与成本更易控制。 03关键环节屏蔽设计 PRAT.01缝隙屏蔽设计两个零件的结合面缝隙是屏蔽效能的主要薄弱点，设计需从 “结构参数” 和 “屏蔽材料” 两方面入手：一、结构参数影响（无屏蔽材料时）影响因素核心要求经验取值 / 措施紧固点距离直接决定缝隙最大尺寸，是核心影响因素- 中低等级（C 级以下）：50-100mm- 高等级（C 级以上）：20-50mm（刚性好的零件（型材 / 多折弯）取大值，单层板取小值）零件刚性刚性越高，相同紧固点距离下缝隙越小，屏蔽效能越高增加刚性措施：采用型材、增厚板材、增加折弯次数缝隙深度提升效果优于减小紧固点间距，需尽量增加钣金件推荐深度：板厚的 10-15 倍（受结构限制时可适当调整，以 “尽可能深” 为原则）紧固点排布双排错位排布优于单排，可显著提升屏蔽效能高要求场景优先采用 “双排错位紧固”结合面表面精度粗糙度、平面度会影响缝隙大小，但受加工工艺限制，一般不做特殊要求依赖现有加工设备精度，无需额外提要求二、屏蔽材料辅助设计（高要求 / 紧固点受限场景）当缝隙屏蔽要求高或无法增加紧固点时（如柜门缝隙），需安装屏蔽材料，核心要求如下：1.材料选择：优先选用屏蔽性能优异的材料（具体参考后续 “屏蔽材料选型规范”）。2.安装形式：推荐以下两种形式（效能：方案三≈方案二＞方案一）：方案一：仅用屏蔽材料填充缝隙，依赖材料自身性能；方案二：屏蔽材料填充 + 紧固缝隙辅助，形成双重屏蔽路径；方案三：在方案二基础上增加额外屏蔽层，进一步提升效能（与方案二差异不显著，按需选择）。3.压缩量控制：需保证屏蔽材料压缩量在允许范围，避免 “未压紧”（刚性不足 / 加工误差导致）或 “过度压缩”（材料失弹、压缩力过大）。PRAT.02孔洞屏蔽设计孔洞屏蔽效能主要取决于 “最大尺寸” 和 “深度”（与孔面积无关），优先开圆孔，其次方孔，禁止长腰孔。一、通风孔屏蔽（平衡屏蔽与散热）通风孔屏蔽主要采用 “穿孔金属板” 和 “波导通风板”，选型对比如下：类型原理屏蔽效能材料与处理适用场景成本穿孔金属板金属板开圆孔阵列≤30-40dB金属板材C 级以下屏蔽，多数基础场景低波导通风板截止波导原理（蜂窝状）铝制：60-70dB钢制：90-100dB铝制（需导电处理：导电氧化 / 镀锡）钢制（仅需防腐处理）- 铝制：B 级以上屏蔽- 钢制：T 级（低频磁场）屏蔽高（钢制更高）设计要求：穿孔金属板：若屏蔽与散热冲突，采用 “减小孔径、增加孔深 + 孔密度” 的方式平衡；波导通风板：无特殊要求时优先选 12.7mm 厚度铝制，与框架缝隙需焊接封堵。二、其他孔洞屏蔽（指示灯 / 按钮 / 观察孔）按以下优先级处理：优先将孔洞设置在屏蔽体外部，避免穿透屏蔽体；选用带屏蔽功能的元器件（屏蔽指示灯、屏蔽按钮、屏蔽玻璃），并确保安装缝隙屏蔽有效；无法外移时，采用屏蔽罩覆盖孔洞；小孔洞若屏蔽效能达标（参考穿孔金属板标准）且无电缆引出，可无需额外处理。PRAT.03线缆屏蔽设计线缆是电磁干扰的主要 “传导路径”，处理优先级高于屏蔽体本身，核心包括 “电缆进出屏蔽体” 和 “滤波器安装” 两部分：一、电缆进出屏蔽体处理处理方式操作要求优缺点屏蔽插头转接- 使用屏蔽电缆，屏蔽效果依赖插头屏蔽性能- 插箱 / 子架屏蔽中，电缆从模块插座引出（依赖插座屏蔽）优点：屏蔽效能高缺点：线缆多时成本高EMI 滤波器连接- 电源线：接电源滤波器- 信号线：接滤波连接器 / 馈通滤波器- 滤波器需同时实现 “滤波 + 屏蔽”优点：兼顾滤波与屏蔽，效能稳定缺点：需额外部署滤波器直接出机柜- 屏蔽电缆：出屏蔽体时屏蔽层与屏蔽体 360° 可靠接触（低阻抗）- 非屏蔽电缆：套金属编织网 / 缠金属丝网（长度 2-3m，与屏蔽体可靠接触）- 禁止电缆直接穿出，需屏蔽层可靠接地优点：适用于无插头 / 滤波器场景缺点：操作复杂，需严格控制接地质量二、滤波器安装要求滤波器是电源线屏蔽的关键，安装与走线需满足以下规范：1. 安装位置：交流滤波器：必须安装在屏蔽体上，确保安装面缝隙屏蔽达标；直流滤波器：推荐安装在屏蔽体上，低要求场景可装于屏蔽体内（需注意电源线穿出屏蔽体的屏蔽处理）。2. 走线规范：进出线需分别位于屏蔽体两侧（外部输入线接滤波器，内部输出线从滤波器引出）；输入线与输出线禁止平行走线或相互缠绕（避免干扰耦合）。3. 接地要求：滤波器外壳必须与屏蔽地（保护地）可靠连接，确保干扰有效泄放。来源：电磁兼容之家
