热仿真怎么做？分哪几类？资深 CAE 工程师全拆解
电子产品高温死机、功率器件热失效、精密结构受热翘曲、整机散热方案不达标…… 在电子电气、新能源、高端装备行业，热失效早已成为产品研发阶段最高发故障。想要从源头规避散热隐患，热仿真是数字化研发中不可或缺的核心手段。
很多刚入行的仿真工程师、硬件研发设计师常会有诸多困惑： 一套完整的热仿真流程该如何落地？市面上种类繁多的热仿真如何区分？不同产品工况又该匹配哪种仿真方案？ 今天就把行业标准化实操流程、仿真分类、主流专业仿真工具一次性梳理清楚。
一、标准化热仿真完整实操五步流程
无论电子散热仿真，还是热 - 结构耦合应力仿真，全行业通用一套标准化操作流程，仅分为五大核心步骤：
对三维模型做轻量化简化，删除螺丝、小孔细小倒角等不影响传热的微小特征，减少网格总量，降低无效计算，提升整体仿真运算效率。
为各零部件匹配导热系数、比热容、辐射发射率等热物性参数，同时定义芯片、功率板卡、电池等核心发热部件的功耗热源。
定义环境温度、对流换热方式、风扇风速、水冷流量、辐射换热环境等外部散热边界。
对热源、散热翅片、风道等关键区域进行网格加密，根据仿真需求选择稳态/瞬态求解器，提交计算。

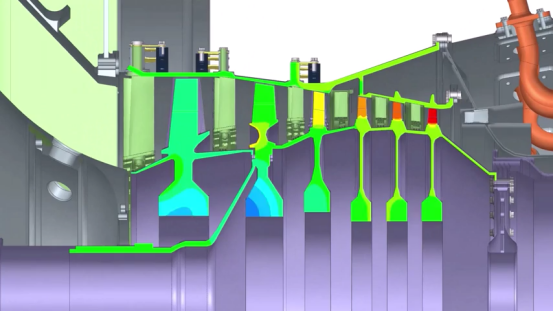

输出温度云图、流速云图、热流密度曲线，定位设备高温热点，针对性调整风道、散热器布局、器件排布等结构。
整套流程逻辑简单，核心难点在于仿真类型选型，选错仿真类型，仿真结果会和实际工况偏差极大，完全失去参考价值。
二、两大主流热仿真分类体系，覆盖全工业场景
工业 CAE 领域有两套通用划分标准，分别从时间变化规律、传热机理与求解算法区分，适配 99% 的产品研发仿真需求。
（一）按时间维度划分：稳态热仿真+瞬态热仿真
区分核心：设备温度场是否随时间动态改变
稳态热仿真：
适用于设备长期恒定功率运行、达到热平衡后的工况，计算不引入时间变量，运算速度快、网络要求低。
适用场景：服务器、工控机箱、常规散热器长期温升检核，项目前期多套散热方案快速对比。
瞬态热仿真：
可完整还原温度随时间变化全过程，复现升温、降温、热冲击、间歇发热等动态场景，计算周期更长，但能捕捉短时极端高温。
适用场景：动力电池充放电、快充模块、功率器件脉冲发热、高低温循环、电池热失控预警。
（二）按传热机理与求解算法划分，共四类
基于导热、对流、辐射三大基础传热方式划分，匹配不同研发精度需求。
1.纯导热仿真：
仅计算固体内部热量传递，忽略空气对流与辐射，模型最简单，适合无风扇密闭小型元器件快速测温。
2.共轭传热仿真：
同步计算固体导热与空气对流换热，是电子产品散热最主流方案，PCB风冷、整机水冷散热全部采用该类型。
3.热辐射仿真：
重点计算高温、真空环境下的红外辐射换热，常温普通设备可忽略，多用于航空航天零部件、高温车灯、密闭高温腔体。
4.热-结构耦合仿真：
完成温度场求解后联动结构力学分析，计算高温引发的热变形、热应力、壳体翘曲，广泛用于芯片封装、塑料外壳、精密机械结构设计。
三、工业主流热仿真软件：Simcenter系列
目前工业散热仿真领域，西门子Simcenter是应用最广泛的专业仿真工具矩阵，旗下三款核心软件分工明确，可覆盖板级电子、整机设备、大型机械全场景热分析，适配上文所有仿真类型：
电子散热专用CFD仿真工具，针对PCB、芯片、服务器、工控机箱定制开发，建模便捷、网格计算高效，是消费电子、工控行业标配，支持稳态、瞬态全工况电子散热仿真。
嵌入式流体仿真软件，可直接集成SolidWorks、Creo等三维建模软件，实现设计、仿真同步开展，上手门槛低，适合结构设计师在产品前期快速校核散热方案。
全能型多物理场CFD旗舰平台，集成流体、热仿真、多相流、气动、热结构耦合等全部功能。既能完成普通电子产品散热分析，也可攻克新能源车热管理、电池热失控、大型工业装备共轭传热等高难度高精度仿真项目。
热仿真并非模型越精细、网格越密集效果越好，结合产品真实工况选对仿真类型才是关键。
熟练掌握标准化仿真流程与分类逻辑，就能精准匹配各类产品散热设计需求，提前规避热失效问题，大幅度缩短研发迭代周期。
