CAD提效 | 画图一小时，算量一整天？3个插件把面积长度一次算完
做建筑规划、室内深化、机电排线、景观设计的同行，都有一个共识：画图再累，也比不上交图前的算量统计磨人——图越复杂，算得越慢，反复核对的次数也越多，一旦遇上图纸修改，又得重新测量一遍。
今天，望Sir整理了3个中望CAD算量提效工具，覆盖面积周长、管线长度、曲折路径三大高频场景，帮你一键搞定图纸统计，不用再慢慢算了。
话不多说，马上来看看👇
批量统计面积与周长
对于建筑师、室内设计师和景观规划师来说，统计不规则地块或房间面积，传统做法需要逐个查属性再填表，量大还容易偏。
中望CAD 提效工具【批量统计面积与周长】插件就是摆脱手工填表的“救星”，可支持快速批量提取图形边界数据，轻松应对各种异形面积和周长的计算：
✅景观绿化： 快速框选统计几十块零碎草坪的总绿化面积；
✅室内装修： 一键计算全屋多个异形房间的地砖铺贴总面积；
✅造价核算： 快速得出平面的墙体踢脚线总周长，方便材料采购。
步骤指引
1. 命令行执行【APPLOAD】或执行【工具】-【加载应用程序】;
2. 执行【添加】，添加lsp完成后，执行【加载】，再执行【添加到启动组】，点击【确定】;
3. 完成面积和周长的插件的加载。快捷键：tta，框选封闭轮廓即可。
分类统计长度
机电（MEP）工程师、给排水设计师和弱电工程师拉材料清单，在密密麻麻的图纸里分段量管线，量完还得加，耗时还容易漏。
在出材料清单（BOM）时，有了中望CAD 提效工具【分类统计长度】插件就能按圆、圆弧、椭圆、直线、多段线、样条曲线等对象类型自动分类汇总总长度与数量，即便图纸频繁修改，也能一键得出最新结果：
✅机电排线： 框选整栋楼的弱电/强电排线，一秒出总长度；
✅给排水工程： 快速统计不同管径的消防水管、排水管材料总量
✅结构算量： 钢筋、型材等线状材料的长度批量汇总与估算。
步骤指引

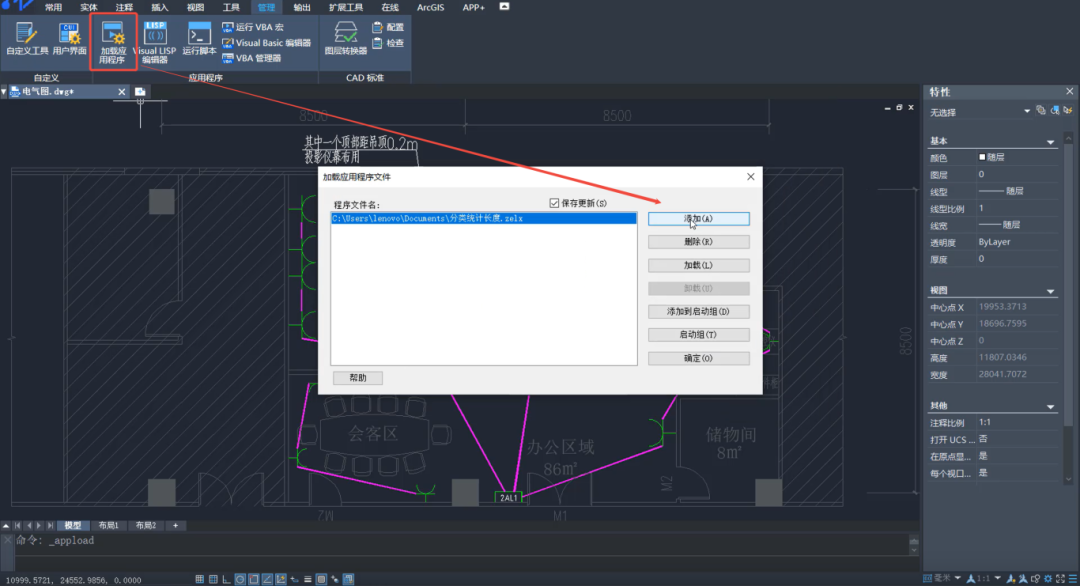

1. 命令行执行【APPLOAD】或执行【工具】-【加载应用程序】;
2. 执行【添加】，添加lsp完成后，执行【加载】，再执行【添加到启动组】，点击【确定】;

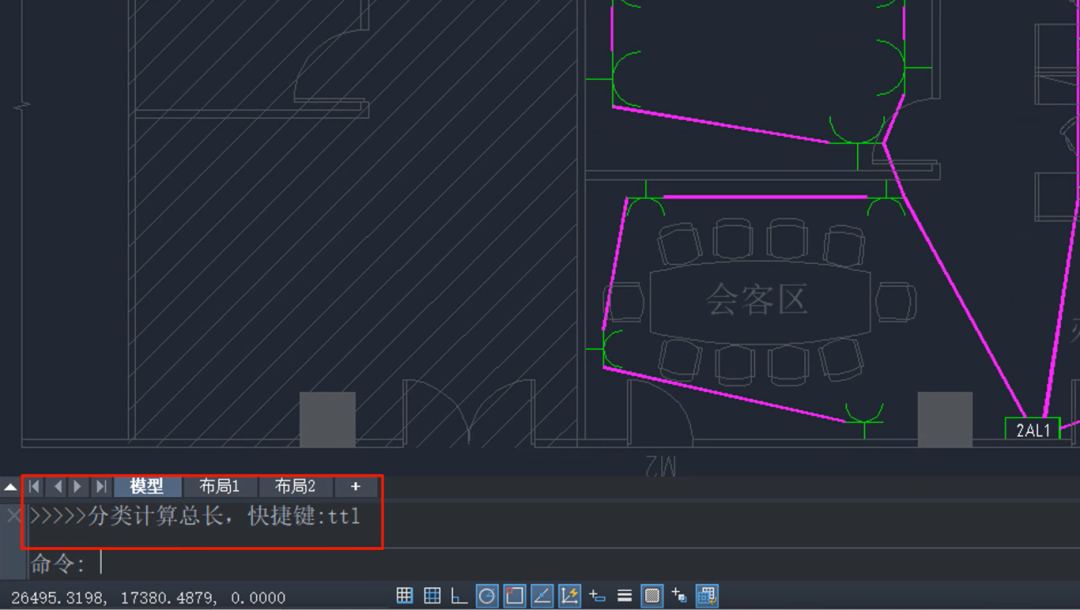

3. 命令栏会提示相关操作的快捷键；

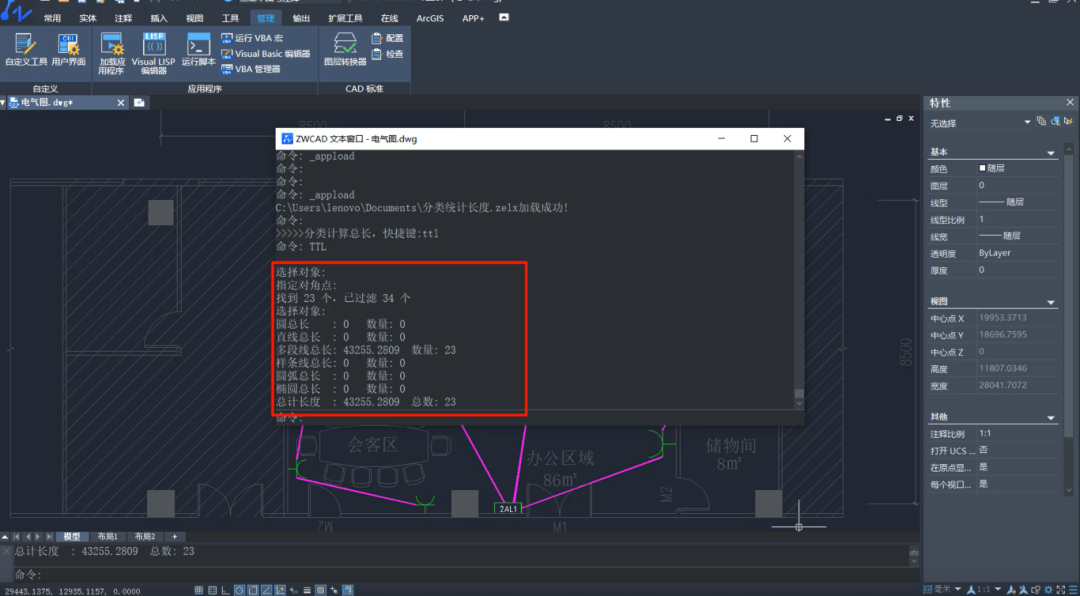

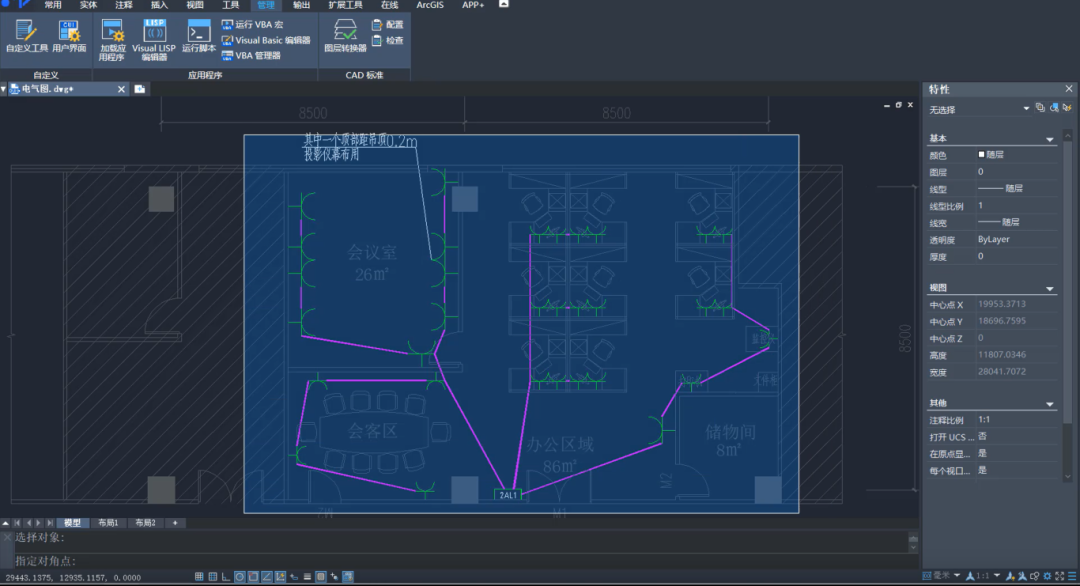

4. 框选需要统计的对象，回车，命令栏就会显示对象的总长度和数量。
连续测量距离
自带命令只能算直线，如果要测算折线或异形走线，测绘工程师、土木工程师以及工装设计师就得手动一段段量完再累加。
中望CAD 提效工具【连续测量距离】插件专门用于测量连续折线和弯曲路径，帮设计师告别分段测量的繁琐与漏测：
✅消防审批： 快速校核并展示复杂的消防安全疏散通道实际步行距离；
✅现场布线： 沿墙角、绕柱子的不规则实际走线长度精准测算；
✅市政测绘： 快速测量不规则的道路边线、市政管网的总长度。
步骤指引
1. 命令行输入APPLOAD或执行【工具】-【加载应用程序】;

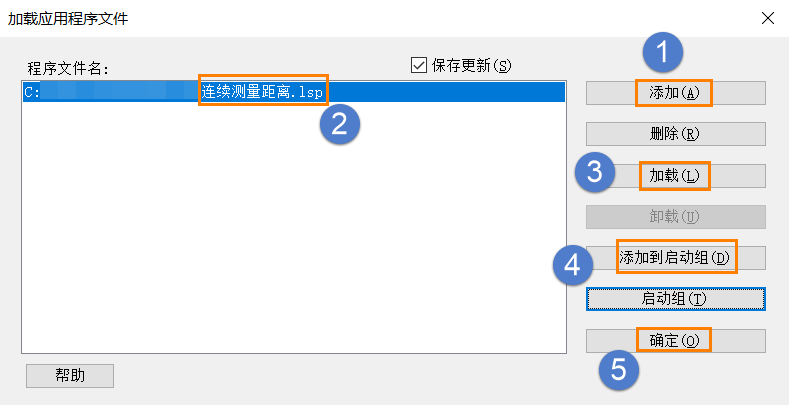

2. 执行【添加】，加载连续测量距离.lsp，执行【加载】，点击【添加到启动组】;
3. 命令行执行【accdist1】或【accdist2】命令，根据提示，选择对应的点，即可快速测量出累计长度。
来源：中望软件技术
