HyperMesh vs ANSA vs ICEM：做隧道爆破仿真，我为什么最终选它？



导读：大家好，我是仿真秀专栏作者——汴京抓鱼人，军工爆破方向博士，博士期间到现在累计完成 30+ 个 LS-DYNA 爆破仿真模型，主要面向军工爆炸与爆破工程领域的研究与工程项目。这篇文章不展开课程内容，而是从方法论层面，对前处理软件的选型问题做一次系统复盘——这个问题我在最近的隧道爆破课题中又重新走了一遍，写出来供同行参考。

一、问题的提出

博士阶段我主要使用 LS-DYNA 系列工具，前处理涉及过 HyperMesh、ANSA、ICEM 三个平台。最近承接的隧道倾斜掏槽全断面爆破仿真课题，要求在较短时间内完成多参数对比——不同掏槽角度、不同延期时序、不同起爆顺序——这就把"前处理工具选型"这个问题重新推到了台面上。

工具选型在工程实践中的真正决定因素，往往不是工具的功能清单，而是工具与求解器之间的耦合度、学习曲线对团队的可承受性，以及长期维护的可持续性。本文以这三个维度为核心，对三个平台做横向比较。

二、横向比较的三个维度

2.1 几何处理能力

ANSA 在几何清理与中面抽取方面处于行业第一梯队。从 SolidWorks 导出的复杂隧道断面（含曲面、不规则掏槽孔），ANSA 可一键完成破面、缝隙、重面的自动修复。HyperMesh 完成相同工作通常需要 5-6 步手动操作。ICEM 的几何清理工具相对落后，在复杂装配体场景下效率明显不足。

2.2 LS-DYNA 关键字整合度

这是爆破仿真场景下最关键的指标。

爆破仿真的关键字密度显著高于一般静力学仿真——一个完整模型涉及材料模型（如 HJC、RHT 本构）、状态方程、接触定义、起爆时序、边界条件等数百行关键字输入。关键字的输入效率与出错率，直接决定了建模迭代速度。

① HyperMesh 新版针对 LS-DYNA 做了大量工具栏与模板化改造，HJC/RHT 本构、起爆点、接触、无反射边界均可模块化设置。

② ANSA 对 LS-DYNA 的支持相对成熟，关键字模板较为齐全，但工具栏的 LS-DYNA 专项优化深度不及 HyperMesh 新版。

③ ICEM 几乎不提供 LS-DYNA 关键字的模板化支持，要求用户手敲关键字，工作量显著放大。

2.3 求解效率（共节点网格技术）

这是我最终决定选用 HyperMesh 新版的核心依据。

通过共节点网格划分技术与过渡网格优化，我可以将一个全断面倾斜掏槽模型的求解时长压缩到 30 分钟。该数据经多次重复验证。

ANSA 同样规模的模型，求解时长通常在 2-3 小时。ICEM 由于不直接面向 LS-DYNA，优化空间有限。

求解时长的差异，在工程意义上等价于迭代效率的差异。以往完成一次参数对比需等待一天，引入 30 分钟求解时长后，单工作日可完成 5-8 组参数对比，工期压缩至原来的 1/4。

三、淘汰 ANSA 与 ICEM 的具体原因

3.1 ANSA：能力领先，但学习成本难以承受

ANSA 的几何清理能力领先于另外两个平台。但其工具栏密度高、操作逻辑陡峭，对"赶项目用"的工程团队而言，学习曲线的边际成本过高。

更关键的是，ANSA 的中文学习资料相对稀缺。全网检索"ANSA 隧道爆破"相关教程，结果不足 10 个。在遇到具体技术问题时，国内社区难以提供有效支持。

军工项目时间约束严苛，难以承担"边学边用"的学习成本。

3.2 ICEM：方向错位

ICEM 出身于 CFD 领域，块结构网格（O-grid）的划分质量在学术论文中广受认可。但它的设计哲学与 LS-DYNA 爆破仿真存在根本性错位——ICEM 对 LS-DYNA 关键字的整合度极低，要求用户手敲数百行关键字输入，工作模式与现代 CAE 工具的发展方向不一致。

从长期看，ANSYS 体系自身也在向 Meshing 和 Fluent Meshing 倾斜，ICEM 的官方支持力度持续弱化。投入学习资源的长期回报存在不确定性。

四、HyperMesh 新版的额外价值

除上述核心维度外，HyperMesh 新版在两个细节上提供了显著增益。

第一，起爆点批量处理。隧道爆破模型常涉及 100+ 炮孔的手动起爆时序定义，工作量与出错率都不可忽视。HyperMesh 新版配合 LS-PrePost，可批量提取起爆点位、一键设置多段延期。该功能在 ANSA、ICEM 上未见对应实现。

第二，新版界面的 LS-DYNA 适配。HyperMesh 改版后，老教程截图与新界面操作存在明显脱节。但新版针对 LS-DYNA 做了工具栏整合与操作路径优化，长期看是有益的——前提是学习者能获得与新版匹配的教学资源。

五、隧道倾斜掏槽 LS-DYNA 仿真全套教程

博士这几年累计完成 30+ 模型，期间我观察到 LS-DYNA 隧道爆破仿真领域存在三个长期未能解决的问题。

首先，案例与工程实际脱节。现有教材多采用简化直眼掏槽模型，与工程实际的倾斜掏槽方案存在显著差距，对论文写作可勉强满足，对工程方案论证则难以直接应用。其次是教程碎片化。SolidWorks 教程、HyperMesh 教程、LS-PrePost 教程分属不同体系，学习者难以获得从建模到后处理的完整流水线视角。还有新版界面教学资源匮乏。HyperMesh 改版后，老教程的可参考性下降，新人按老教程操作常遇到"按钮位置对不上"的挫败感。

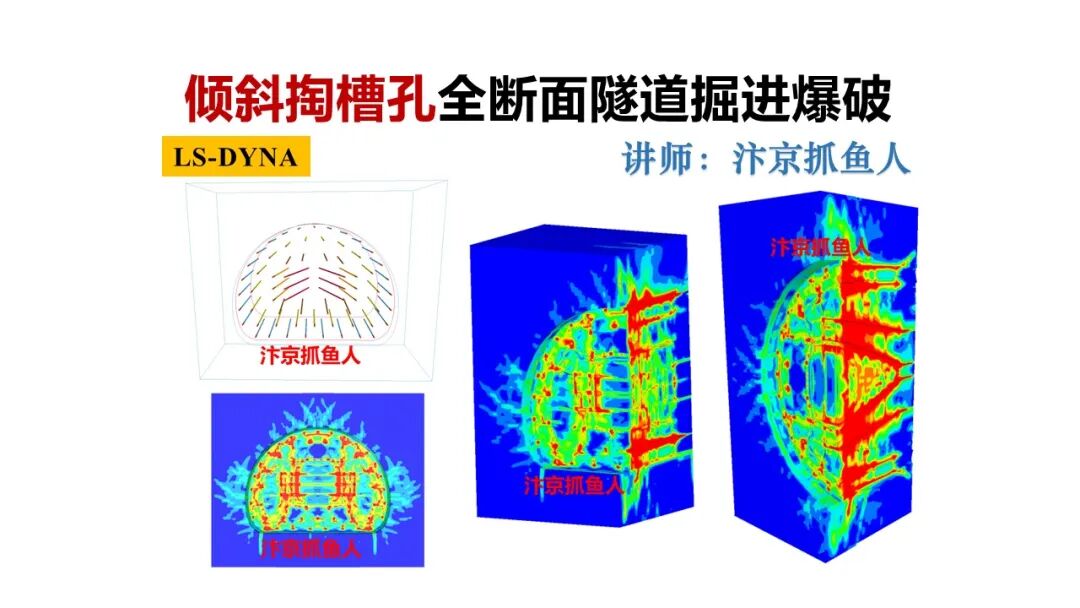

基于以上观察，我开设了《隧道倾斜掏槽 LS-DYNA 仿真全套教程，HyperMesh新界面-零基础快速上手爆破数值模拟》。课程共 9 讲，按"建模→切割→网格→关键字→起爆→后处理"的完整流水线组织。欢迎读者朋友和我一起学习岩土爆炸隧道专业方向的核心技术，请识别下方二维码试看：

• 第 1 讲：倾斜掏槽全断面模型的基本概念（免费试看）

• 第 2 讲：从软件选择到仿真计算的全流程方法论

• 第 3 讲：仿真中的关键知识点与常见误区

• 第 4 讲：全断面炮孔模型的 SOLIDWORKS 建模

• 第 5 讲：基于 HyperMesh 的模型切割

• 第 6 讲：网格划分与优化（含共节点核心技术）

• 第 7 讲：模型检查、修改与关键字导入

• 第 8 讲：起爆点的快速提取与导入（独家方法）

• 第 9 讲：剖视图、断面损伤与时程曲线的查看及导出

课程时长 3 小时 28 分，配套标准化模板与源文件，目标是为学习者建立从建模到出图的完整工程能力，并为学习者提供配套资料和VIP群答疑服务。

六、方法论层面的几点建议

最后，从方法论层面给同行三点建议。

1、工具选型的核心维度不是"哪个最强"，而是"哪个与你的工作流最匹配"。功能清单只是表面，真正决定效率的是工具与求解器的耦合度、团队学习成本的承受范围、长期维护的可持续性。

2、学习资料的丰富度，应作为选型决策的关键权重。工具的能力有上限，但学习资料的丰富度直接决定了遇到问题时能否快速解决。对新人而言，这一点尤其重要。

3、商业 license 成本是工程现实问题。学生党可优先考虑免费版（HyperMesh Student Edition 等）；企业用户需综合评估——ANSA 的年费预算通常可承担两名全职工程师的人力成本，HyperMesh 的商业版则低一个量级。

回到选型问题本身——前处理只是整个仿真流程的第一步，真正的工程难点集中在网格质量、关键字正确性、后处理可视化等环节。工具选对，能让你少走半年弯路；选错，可能三个月都跑不出一个可用结果。
