一辆车为什么不能只做 NVH？——Abaqus NVH 学习笔记（二）
但如果再把视角放大一点，就会发现一个更现实的问题：
一辆汽车显然不能只把 NVH 做好。
它还要满足耐久性、碰撞安全、结构刚度、轻量化、成本等一系列要求。于是，真正的整车 CAE 面对的并不是“怎样把某一个性能做到最好”，而是怎样在多个性能目标之间找到一个合理的平衡。
这也引出了一个很重要的概念：Unified FEA，也就是统一有限元分析。
同一辆车，可以从完全不同的角度去分析

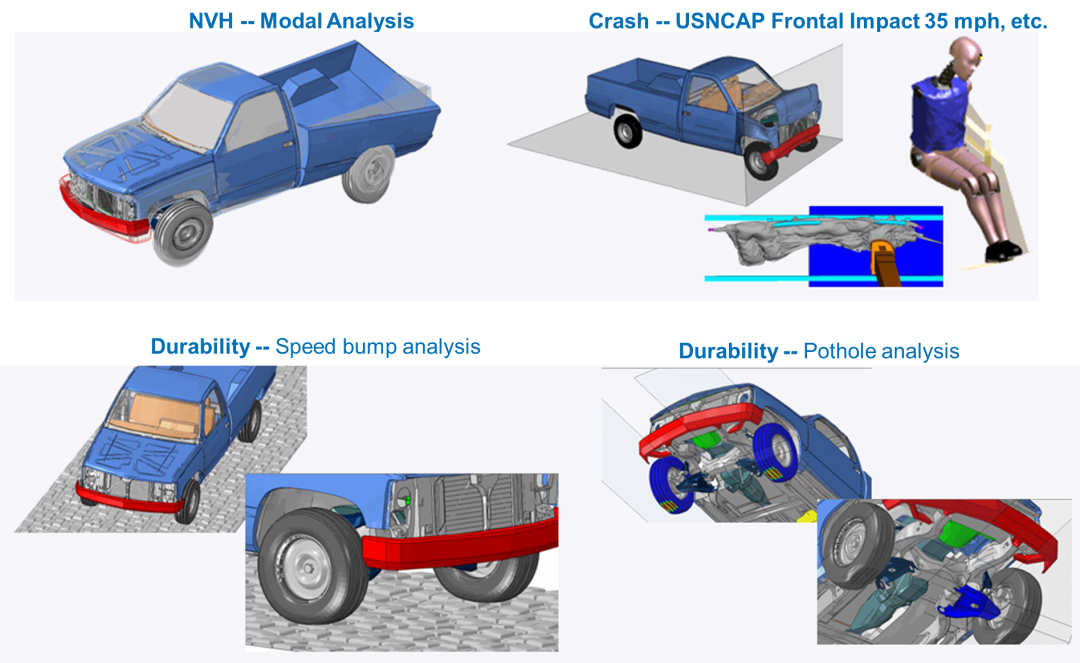

几组整车仿真图放在一起看很有意思。
有的是车辆通过减速带，有的是车轮驶入坑洼路面，有的是整车正面碰撞，还有的是车辆动力学和 NVH 分析。虽然研究的问题完全不同，但它们面对的其实是同一个物理产品——一辆汽车。
比如车辆通过减速带时，轮胎首先受到路面输入，然后载荷经过悬架向车架和车身传递。
如果从 NVH 的角度看，我们可能会问：
某个频率会不会激起车身共振？方向盘、座椅或者地板会不会产生明显振动？道路激励最终会不会形成车内低频噪声？
但如果从耐久性的角度看，同一个道路输入又变成了另一个问题：
这些载荷长期反复出现以后，悬架、车架或者某个焊接接头会不会产生疲劳损伤？
也就是说，同一个输入，在不同工程学科眼里，可以代表完全不同的问题。
对于 NVH，它是振动激励；对于耐久性，它又可能成为载荷谱的一部分。
到了碰撞分析，又是另一个世界
正面碰撞仿真和 NVH 看起来差别就更大了。
碰撞过程中通常会涉及大变形、材料塑性、复杂接触，甚至局部失效。工程师关心的是车辆怎样吸收碰撞能量、乘员舱能否保持足够的生存空间，以及最终传递给乘员的载荷有多大。
而 NVH 中的结构振动往往非常小。我们更关注的是固有频率、模态振型、频率响应以及某个位置的振动或声压。
所以，从数学问题上看，两者可能完全不同：
Crash 更像一个高度非线性的瞬态动力学问题；
NVH 很多时候则是在某个工作状态附近研究小幅线性动力响应。
但问题又回来了：
它们分析的是同一辆车。
车身某块加强板的厚度、某个纵梁的截面、某个焊点的位置，不可能在真实汽车上因为“现在做的是 NVH”就变成一套参数，到了碰撞分析时又变成另一套参数。
这正是 Unified FEA 值得理解的地方。
什么叫 Multiple Attribute？
汽车设计本质上是一个典型的 Multiple Attribute，也就是多性能属性设计问题。
例如我们为了改善 NVH，希望提高某阶车身模态频率。最简单地看，固有频率和刚度、质量之间存在：
于是很自然会想到增加局部刚度。
增加加强筋、改变截面或者增加板厚，确实可能提高某些局部或整体模态频率。
但是这种修改通常不会只影响 NVH。
加强结构可能同时带来质量增加，还可能改变碰撞时的载荷传递路径、结构吸能方式以及局部应力分布，从而继续影响碰撞安全和耐久性能。
所以真正的汽车设计不会停留在：
“这个修改能不能让某阶模态提高 10 Hz？”
而必须继续追问：
“改完以后，对碰撞怎么样？对耐久怎么样？质量增加了多少？制造成本有没有变化？”
于是一个看起来很简单的 NVH 优化问题，最终就变成了整车多性能目标之间的协调。
Unified FEA 并不是“一个模型文件什么都算”
这里还有一个很容易误解的地方。
所谓 Unified FEA，并不意味着建立一个 Abaqus 模型以后，所有内容一成不变，然后直接拿同一个文件分别去做碰撞、耐久和 NVH。
实际工程显然不会这么简单。
不同分析关注的物理现象不一样，对模型细节的要求也不同。
碰撞模型会更加关注材料塑性、失效、大变形和接触；NVH 模型更加关注质量、刚度、连接刚度、阻尼和动力学特性；耐久性分析则需要准确描述载荷传递和局部应力响应。
所以我更愿意把 Unified FEA 理解成：
建立一套统一、可继承、可复用的数字车辆模型体系。
在统一的基础模型上，再根据不同分析任务形成相应的计算模型：
真正需要保持一致的，是几何版本、材料信息、板厚、焊点、连接关系、质量分布以及零部件之间的基本装配关系。
换句话说：
模型可以针对不同物理问题进行适当处理，但它们应该描述的是同一辆“数字汽车”。
为什么模型统一这么重要？
假设 NVH 团队发现某处车身刚度不足，于是把一块板从 1.2 mm 改成了 1.5 mm。
如果这个设计变化只存在于 NVH 模型里，而碰撞团队还在使用 1.2 mm，耐久团队甚至还在使用更早的结构版本，那么三个团队虽然都声称分析的是同一车型，实际上面对的已经是三辆不同的“数字汽车”。
结果就可能出现一个很尴尬的问题：
NVH 认为新的设计已经很好了；
碰撞认为另一个版本也没有问题；
耐久分析也得出了自己的结论；
但这些结论实际上并不能真正放在一起比较。
所以统一模型体系的价值，并不只是“少建几个有限元模型”，更重要的是保证不同性能分析之间能够使用一致的产品数据。
从 NVH 再往外看一步
学习 NVH 很容易一开始就陷入模态、频响、阻尼这些技术细节。
这些当然重要。
但整车工程最终面对的问题往往不是：
怎样把 NVH 做到最好？
而是：
怎样让一辆车在 NVH、耐久性、碰撞安全、重量和成本之间达到更合理的整体状态？
这其实也是有限元分析从“计算工具”走向“设计工具”的一个重要变化。
如果有限元只是为了得到一张云图，那么一次分析结束，任务也就结束了。
但在真正的产品开发中，一个好的数字模型更应该像车辆的“数字底座”：设计发生变化以后，不同学科都能够在同一套基础数据上重新评价自己的性能指标，再把结果反馈到下一轮设计中。
所以对 Unified FEA，我现在更愿意用一句话理解：
不是“一个模型什么都算”，而是“同一个物理产品，在统一的数字模型体系中接受不同性能维度的检验”。
而 NVH，只是这些性能维度中的一个。
以上内容是个人学习 Abaqus NVH 分析过程中的整理，属于学习记录性质。部分理解可能还比较粗浅，欢迎相关领域老师和同行交流指正。
