滤波与接地：EMI整改最实用、最直接的方法
搞硬件的工程师最怕啥？产品做出来了，测试的时候EMI超标，一整改起来没完没了。我见过太多项目因为EMI问题延期交货，改板改到怀疑人生。其实EMI整改没大家想得那么复杂，滤波和接地就是最实用、最直接的两把利剑。搞懂这两个，你的整改效率至少翻倍。
一、先搞明白EMI从哪来
说整改方法之前，咱们得先清楚EMI是怎么产生的。不搞清楚源头，你加再多滤波器和地线都是在碰运气。电磁干扰主要分为传导干扰和辐射干扰两种，传导干扰通过电源线、信号线传播，辐射干扰则通过空间向外发射。两种干扰的整改思路完全不同，传导看滤波，辐射看屏蔽和接地。
实际项目中，90%的EMI问题其实都是传导搞出来的鬼。电源端口和信号端口是最常见的两个突破口，先把这俩地方搞定，整改就完成了一大半。剩下的10%辐射问题，很多也是由传导问题引发的二次辐射，所以传导整改永远是第一步。
二、滤波：最直接的成本最低方案
2.1 电源端口滤波
电源入口是EMI进入系统的最大门户，这儿的滤波必须做好。共模滤波器和差模滤波器是两种基本配置，共模滤波器专门抑制共模干扰，差模滤波器抑制差模干扰。很多新手一上来就加π型滤波，结果发现效果一般，为啥？因为没分清是共模还是差模问题。
判断方法其实不难，用示波器的差分探头和单端探头分别测一下，看干扰频谱的特征。共模干扰在两根线上幅度相位都相同，差模干扰幅度相同相位相反。搞清楚了干扰类型，选滤波器才能对症下药。选型的时候，额定电流、耐压、插入损耗这些参数都要核对，别光看价格。
2.2 信号端口滤波

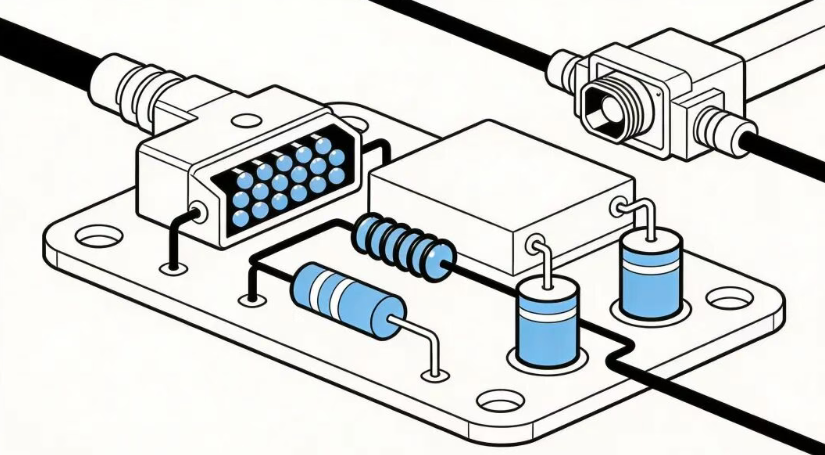

信号线的滤波比电源线讲究多了，加错电容反而会放大干扰。磁珠加电容的组合是最常用的，磁珠负责阻挡高频电流，电容负责把高频分量旁路到地。关键在于磁珠的选型和位置，有些新手把磁珠放在信号线中间，结果信号质量一塌糊涂，EMI却没降多少。
磁珠要放在接口附近，越近越好。电容则要放在磁珠和芯片之间，这个顺序绝对不能搞反。还有个小技巧，对于低速信号，RC滤波比单纯的电容滤波效果更好，因为电阻能提供阻尼，避免谐振。
2.3 滤波器件的布局
滤波效果好不好，布局占一半。有些板子器件选得都对，但整改的时候发现加了滤波器没效果，十有八九是布局出了问题。滤波电容的走线必须短、粗、直，接地路径要直接打到地平面上，千万别绕来绕去。
我自己总结了个原则：滤波电容距离芯片管脚越近越好，走线宽度能多宽就多宽，地孔能多打就多打。30MHz以上的干扰，走线电感的影响会变得非常显著，一根1mm的长度和一根0.5mm的走线，滤波效果能差好几dB。这事儿做过整改的兄弟应该都有体会。
三、接地：看似简单其实门道很多
3.1 单点接地vs多点接地
接地这个问题，教科书上写的单点接地、多点接地很多人看了还是懵。我给大家说个实战经验：频率低于1MHz用单点接地，高于10MHz用多点接地，1到10MHz之间看情况。这个分界不是死的，但大方向基本是这个规律。
单点接地的好处是不会有地环路，但引线长了会增加电感，高频下反而不好。多点接地高频性能好，但容易形成地环路。低频部分用单点接地汇聚到一点，高频部分直接大面积铺地，这是兼顾性能和成本的折中方案。
3.2 模拟地与数字地
模拟地和数字地要不要分开？这个问题被问过无数次。我的答案是：看情况。如果模拟电路部分对噪声敏感，比如ADC前端、高精度放大器，分开处理能减少数字开关噪声的耦合。如果整个系统都是数字电路，分开反而增加布局复杂度，没什么必要。
分开的时候，单点连接的位置很有讲究。应该在ADC或者DAC这些模拟数字边界的器件附近连接，而不是在电源入口。有些做法是在电源入口用磁珠隔离，这样做的问题是磁珠在高频下仍然是耦合的，效果并不理想。
3.3 接地环路问题
地环路是导致传导EMI和辐射EMI的常见原因。两个接地点之间形成环路，外部磁场会在环路里感应出电流，这个电流就会产生辐射。解决地环路的方法有几种：切断环路、增加阻抗、选择合适的接地点。
实际操作中，我更倾向于选择合适的接地点来解决。用浮地是一种办法，但要注意安全问题和寄生电容的影响。最实用的还是把接地点选在干扰源和敏感电路之间距离最短的位置，减少环路面积。
四、实战经验：整改顺序和常见坑
4.1 整改从哪下手
很多兄弟拿到超标数据就开始乱改，这加个电容那加个磁珠，效果好不好全靠运气。我建议的整改顺序是：先电源后信号先近后远，先低频后高频。电源端口的传导发射整改完了，再看辐射发射；先处理距离板边近的干扰源，再处理远端的。
整改之前最好用频谱分析仪定位一下干扰来源，是电源端还是信号端，是本振泄漏还是时钟谐波。定位不准就动手，纯粹是浪费时间。有条件的话， 近场探头配合频谱仪是神器，能帮你快速找到辐射热点。
4.2 常见的整改误区
第一个坑：滤波器加得越多越好。滤波器的阻抗特性如果和系统阻抗不匹配，反而会放大某些频段的干扰。滤波器是拿来抑制干扰的，不是拿来堆数量的。
第二个坑：地线越粗越好。粗地线直流电阻小，但高频电感也大，1GHz以上的干扰，粗走线和细走线差别不大。高频场合，完整的地平面比粗走线有用得多。
第三个坑：屏蔽能解决一切问题。屏蔽确实有效，但只是把干扰包起来，并没有消除它。内部干扰源仍然会通过传导耦合到线束上，屏蔽罩一开，问题可能还是存在。屏蔽和滤波要配合使用，不能只靠一个。
4.3 低成本整改方案
很多小公司没有高端设备，整改预算也有限，这种情况下怎么搞？我的经验是：磁珠加电容的组合是性价比最高的整改方案，成本低、效果好、调试也方便。一颗几毛钱的磁珠配一个几厘钱的电容，能解决大部分传导问题。
对于辐射问题，展频技术是个好东西。时钟芯片加展频，辐射峰值能降个10dB以上，成本几乎为零。开关电源的开关频率微微调一下，有时候也能有意想不到的效果。
五、效果验证不能省
整改完了必须验证，这是很多工程师容易忽略的一步。加了滤波器测一下，看看到底降了多少dB。没有数据支撑的整改，都是耍流氓。整改前后的对比数据要记录清楚，方便后续分析和问题追溯。

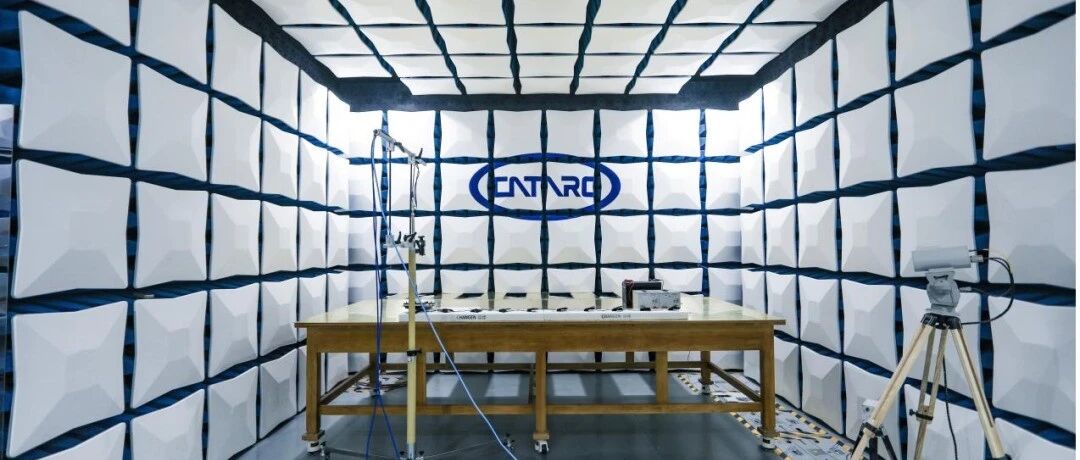

如果手里没有高端仪器，用示波器加近场探头也能做定性分析。看看波形有没有改善，近场辐射热点有没有减弱。虽然精度不如暗室测试，但至少能判断方向对不对。
总结
EMI整改这事，说难也难说简单也简单。滤波和接地就是最核心的两个手段，搞清楚传导和辐射的区别，知道从电源端口和信号端口入手，你的整改就成功了一半。
剩下的就是经验积累了，多动手多总结。我带过的年轻工程师，但凡在这两点上扎扎实实做过的，后来整改项目都是手到擒来。原理搞懂、器件选对、布局做好、验证做足，EMI整改真没那么玄乎。
