Comsol-世界杯中足球与球门横梁的碰撞（赠送模型）

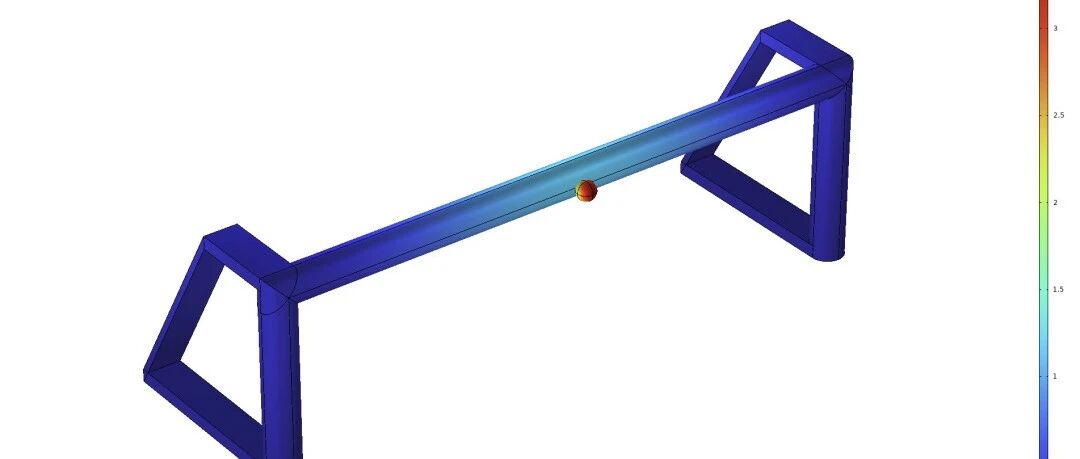

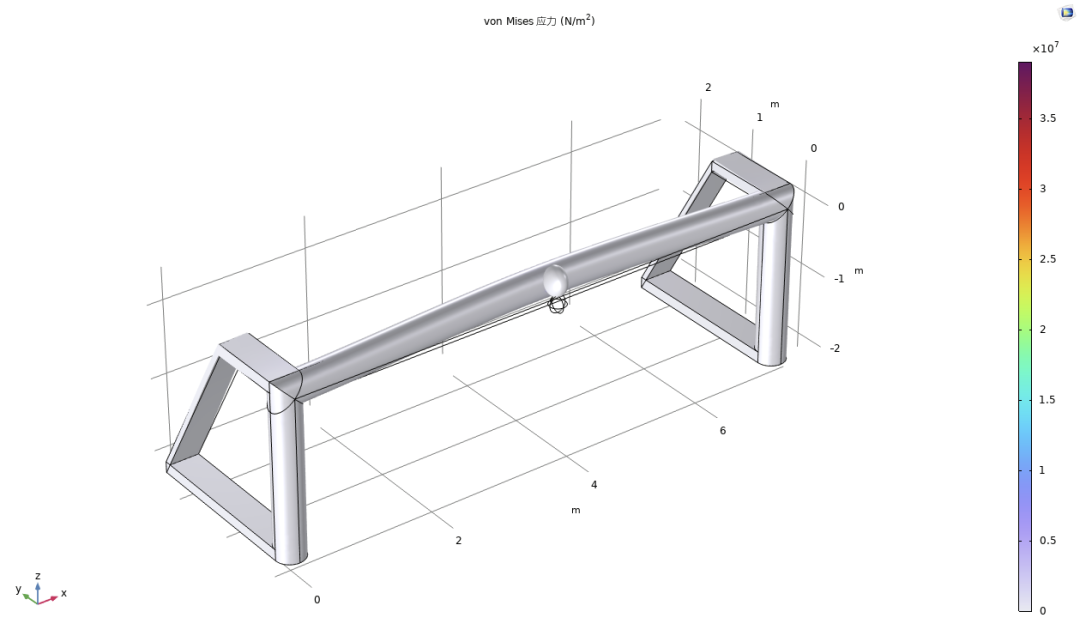

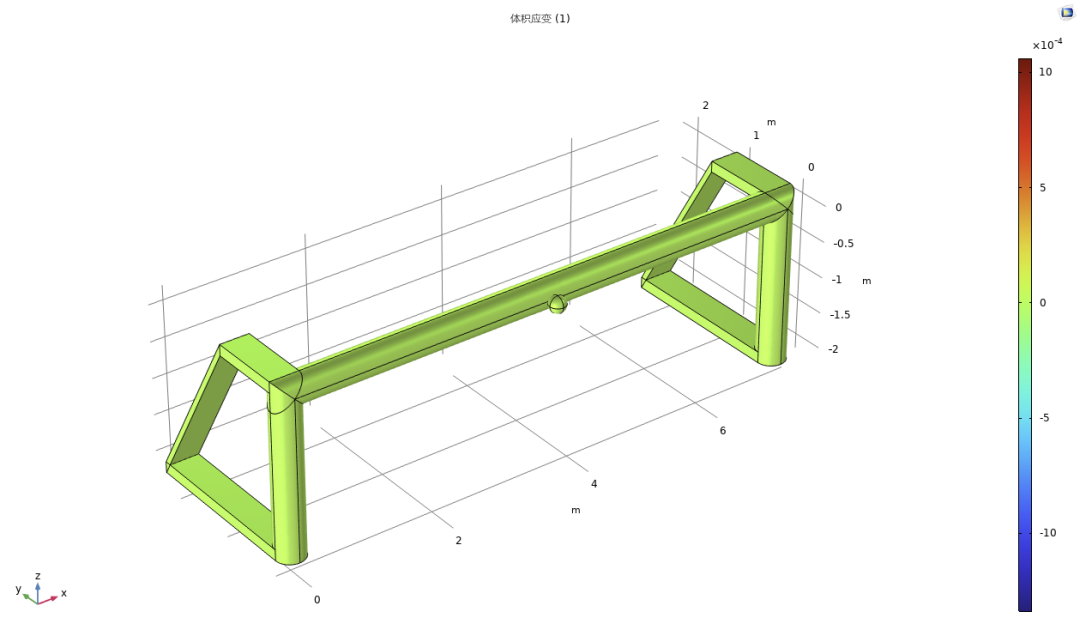

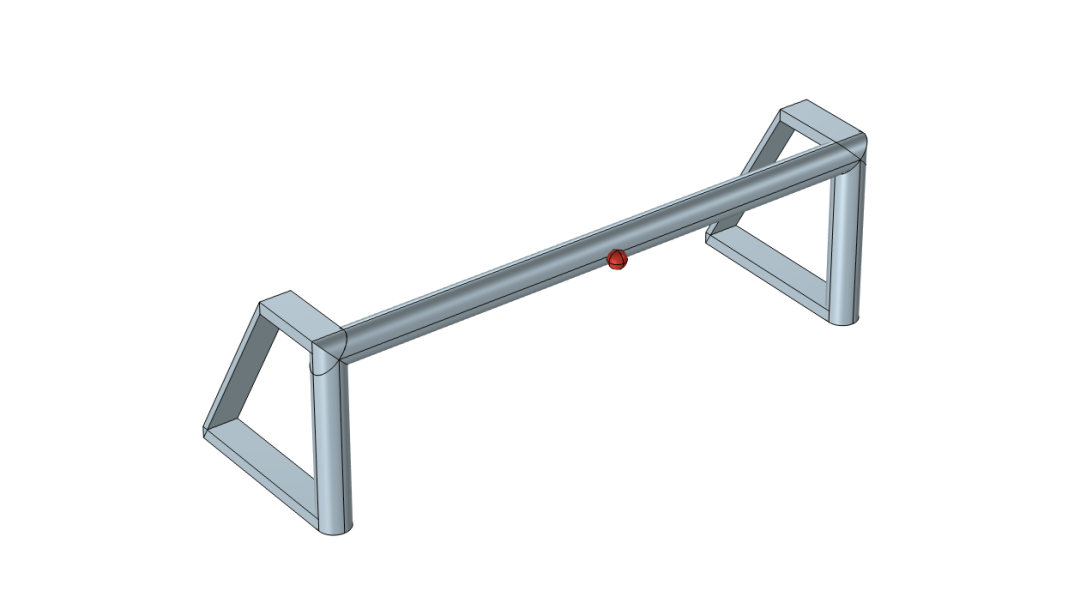

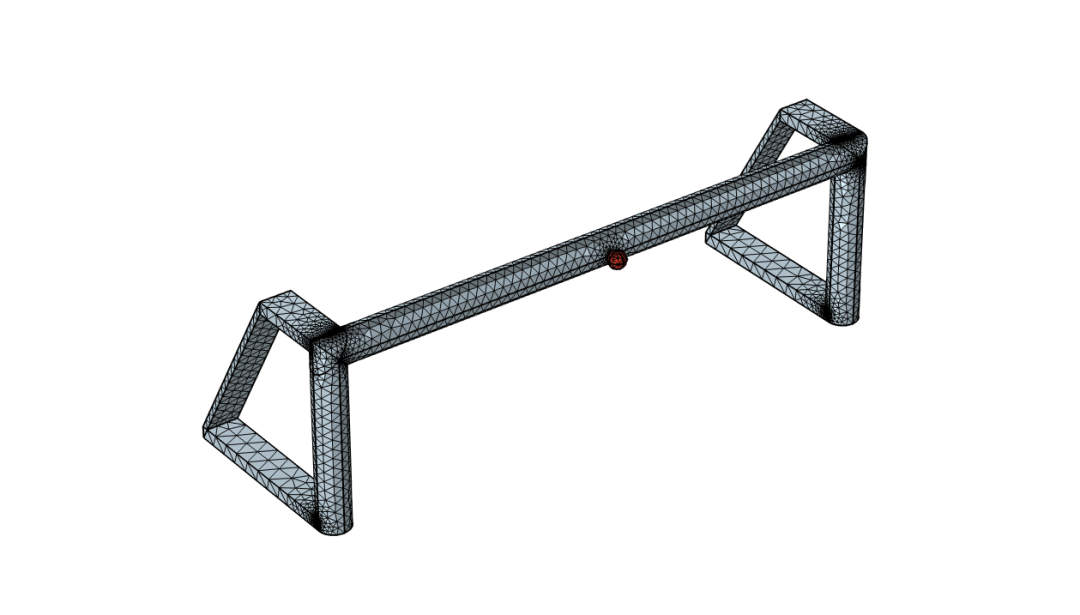

在世界杯的浩瀚历史中，横梁与门柱早已超越了冰冷的金属属性，化身为赛场上最无情的“隐形主角”，而那一声声皮球撞击，正是足球这项运动最迷人、最残酷的底色。 国际足联世界杯（FIFA World Cup），简称“世界杯”，是一项国家级男子足球队之间的国际比赛，由法国人朱勒斯·雷米特于1930年发起创办，并由世界足坛最高管理机构国际足球联合会(FIFA)每4年举办一次，由国际足球联合会旗下会员协会球队参加，是世界足坛规模最大、水平最高的赛事。世界杯奖杯在1930年至1970年为“雷米特杯”，1974年后为“大力神杯”。 世界杯之所以迷人，是因为它既有梅西、C罗、内马尔、凯恩、莫德里奇、哈兰德、姆巴佩、登贝莱等巨星的巅峰对决，也有佛得角老将一生追梦的感人故事；它既是价值百亿美元的商业巨兽，也是普通人宣泄情感、寻找共鸣的精神家园。只要比赛足够精彩，只要故事足够动人，世界杯就永远值得全世界为之买单。 世界杯11人赛制足球球门严格采用标准尺寸和材质进行打造。在尺寸规格方面，标准11人制足球门的宽度被严格锁定在7.32米，高度为2.44米。它确保了射门角度、守门员反应极限以及战术布置的科学统一，保证了全球每一支参赛球队都能在绝对公平的条件下竞技。此外，球门立柱与横梁的宽度和厚度均要求对称相等，且严格控制在不超过12厘米的范围内，以保障比赛判罚的严谨性，几何模型如下所示。 针对职业球员射门击中横梁的力学仿真模拟中，设定边界条件需严格遵循力学约束。模型将球门立柱底部与地面的连接处定义为全固定约束，即限制该截面在所有六个自由度上的位移与旋转，以模拟地锚或配重沙袋提供的绝对稳定性。在载荷施加方面，依据碰撞动力学特征，在足球与横梁的接触节点上依次施加沿Z轴（侧向扭转）、Y轴（垂直弯曲）及X轴（水平法向）的瞬态冲击力，其峰值大小分别设定为800 N、1500 N和3000 N。 网格划分是连接连续物理模型与离散数值计算的关键桥梁。根据有限元法的基本原理，通过将连续的物理场离散化为有限个简单几何单元，微分方程的求解被转化为代数方程组的求解。理论上，网格剖分越精细，单元尺寸越小，对复杂边界条件和物理场梯度的捕捉能力越强，求解精度也就越高。然而，在实际工程应用中，一味追求全局网格细化会导致计算规模呈指数级增长，不仅消耗大量计算资源，还可能引发数值误差或求解发散。因此，科学的网格划分策略必须在计算精度与求解效率之间取得平衡，通过在关键区域（如应力集中区、碰撞接触区）进行局部加密，而在非关键区域保持适当稀疏，实现疏密有致的自适应离散。在具体的离散化处理过程中，首先对横梁与足球的碰撞接触面进行高密度网格加密，以确保能够精确捕捉毫秒级碰撞过程中的三维冲击力传递（X轴3000N、Y轴1500 N、Z轴800 N）及应力波传播规律；随后在横梁主体及远离碰撞点的区域采用渐疏的网格过渡，避免单元尺寸的突变引起数值震荡；最后在立柱底部全固定约束区域适当细化网格，以准确反映约束反力的分布特征。经过上述离散化处理后的网格分布如下图所示，整体网格质量满足雅可比行列式、长宽比等质量指标要求，为后续瞬态动力学求解提供了可靠的离散化基础，网格划分如下所示。 计算模型采用稳态求解器进行求解，得到足球与球门横梁的碰撞特性如下所示。 来源：Comsol有限元模拟
