8个幕墙曲面项目高频踩坑点，老设计师都在收藏

做幕墙设计、深化、板材加工的同行应该都有同感：常规平直幕墙顺风顺水，一旦遇上曲面异形项目，踩坑概率直线上升。

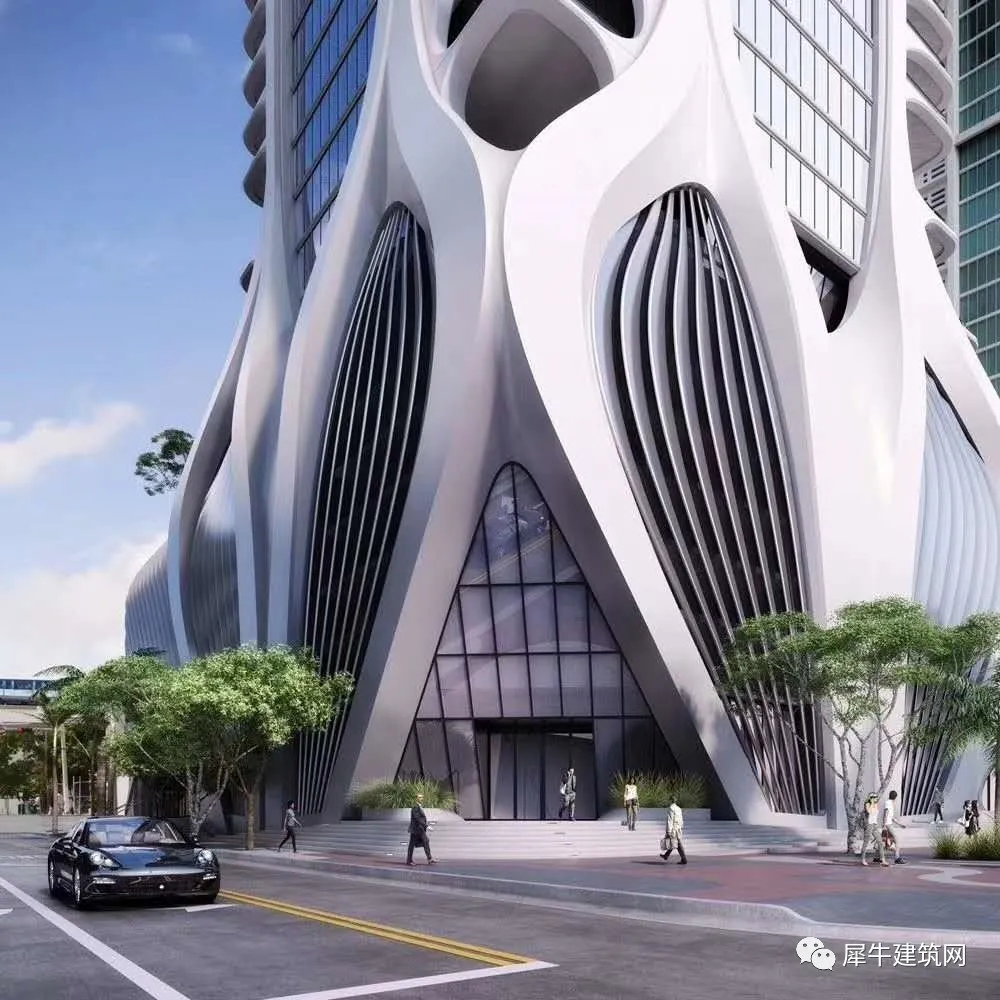

不少双曲铝板、不锈钢曲面工程，看着效果图惊艳，实际落地时建模翻车、板材加工出错、现场拼缝错位，工期延误加上返工损耗，损失一大笔。

整理了曲面幕墙实战里最常见的8个致命坑点，都是一线踩出来的经验，建议收藏，做项目随时对照避坑。

坑点1：曲面模型看着好看，却没法展开下料

很多人建模只追求造型美观，曲面UV紊乱、面片扭曲折叠。

效果图看着流畅精致，进行板材摊平展开时直接烂面变形，拿到加工厂根本无法下料生产。

记住一条原则：能渲染不等于能施工，曲面首先要满足可加工展开要求。

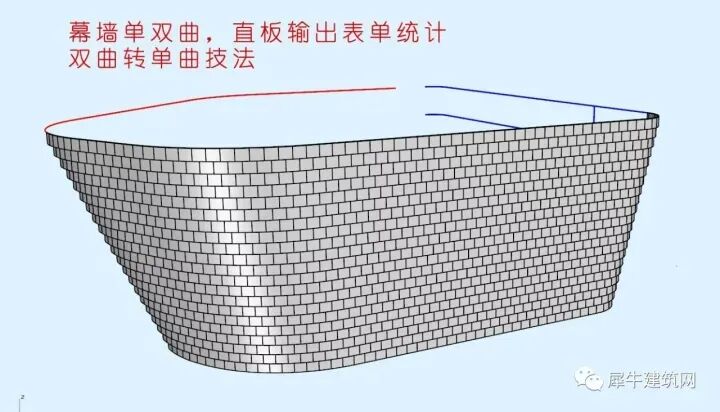

坑点2：一律按双曲处理，无端抬高项目成本

拿到弧形造型直接全部按双曲板材报价加工。

很多曲面其实可以判定为单曲、微扭曲曲面，通过近似单曲方案就能实现效果。

能单曲不做双曲，能平直尽量不做曲面，是控制造价最基础的思路，盲目上双曲只会让甲方预算超标，项目利润被压缩。

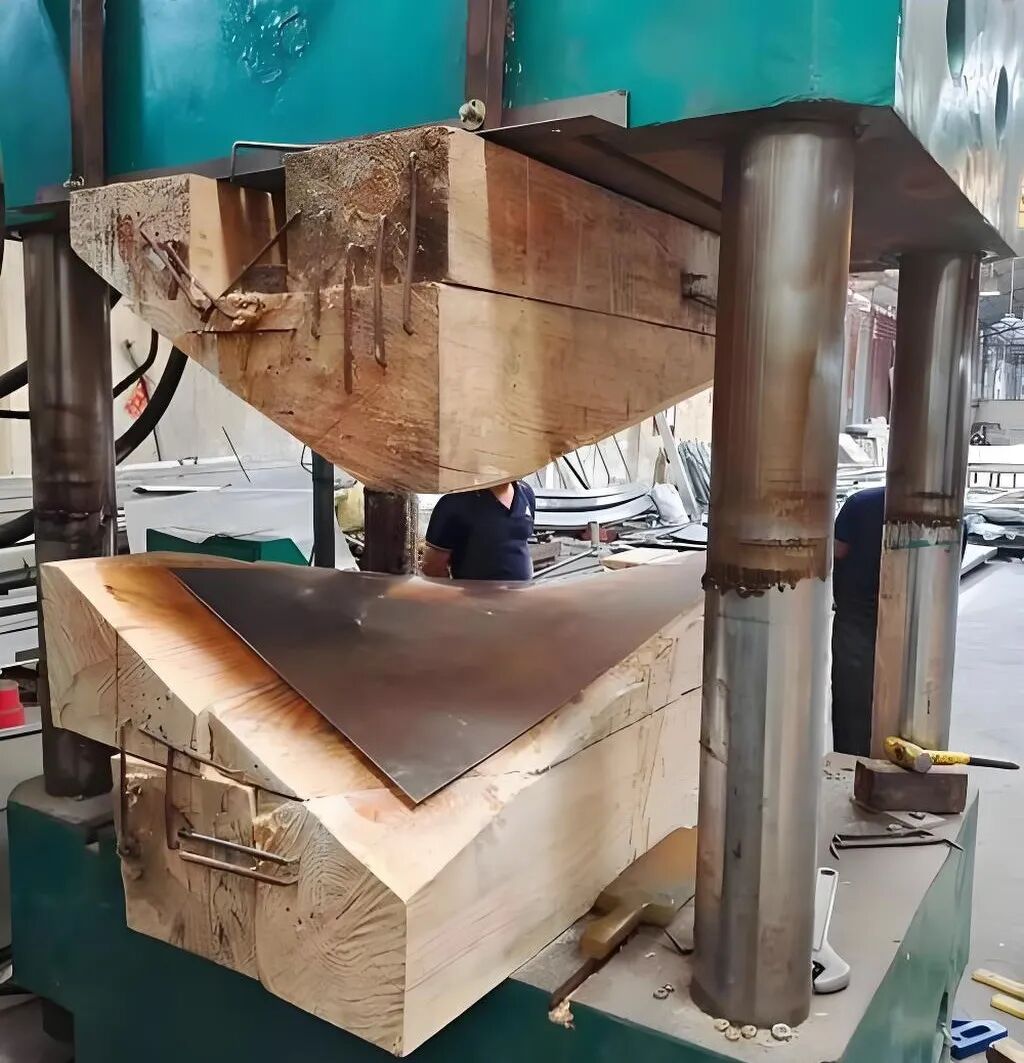

坑点3：依赖木模敲打成型，板材精度参差不齐

传统加工依靠木模靠形、人工敲打塑形。

木模受潮容易变形，人工敲击力度没办法统一，每一块曲面板弧度存在偏差。

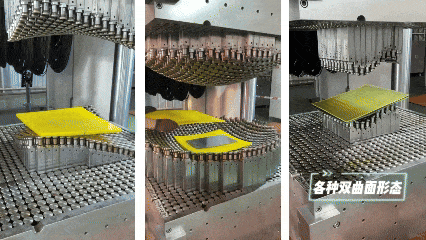

运到工地之后板块拼缝宽窄不一，曲面线条扭曲，后期修补耗时耗力。多变弧度的小批量订单，多点成型数控无模压型是更稳妥的方案。

坑点4：曲面板块随意分割，外立面观感凌乱

曲面板块分割随心所欲，板块大小忽大忽小，分割流线杂乱无章。

完工后立面线条断裂、收口位置错位，再好看的曲面造型，最后成品效果大打折扣。

曲面深化第一步，优先顺着曲率流线做均匀板块划分。

坑点5：只做表皮模型，忽略板厚、折边与龙骨干涉

只建立外表皮造型，完全忽略板材折边尺寸、龙骨排布、安装预留间隙、板厚偏移。

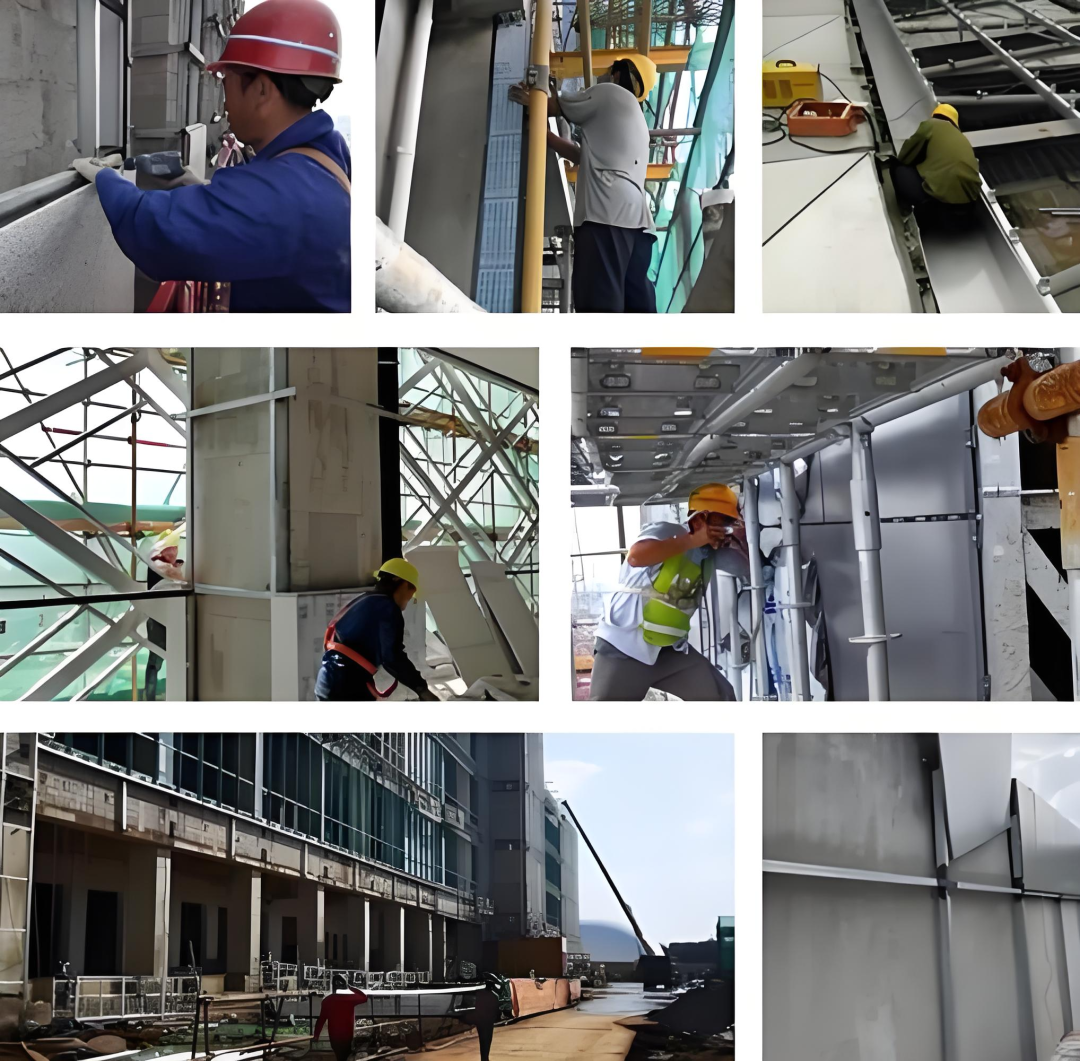

图纸送到加工厂生产完毕，运到现场才发现构件互相碰撞，只能现场切割整改，暴力安装隐患重重。

合格的深化模型，是兼顾加工与安装的落地模型，不是单纯的效果图模型。

坑点6：分不清曲面板成型工艺，选错方案白白亏钱

面对双曲板材，不知道该选用木模、钢模胎具、玻璃钢模还是数控多点成型。

大批量固定弧度适合钢模冲压；款式多变、订单量小，优先选择多点成型无模加工；样板校验可以用简易玻璃钢胎模。

工艺匹配订单体量，才能平衡工期、成本和板面成型质量。

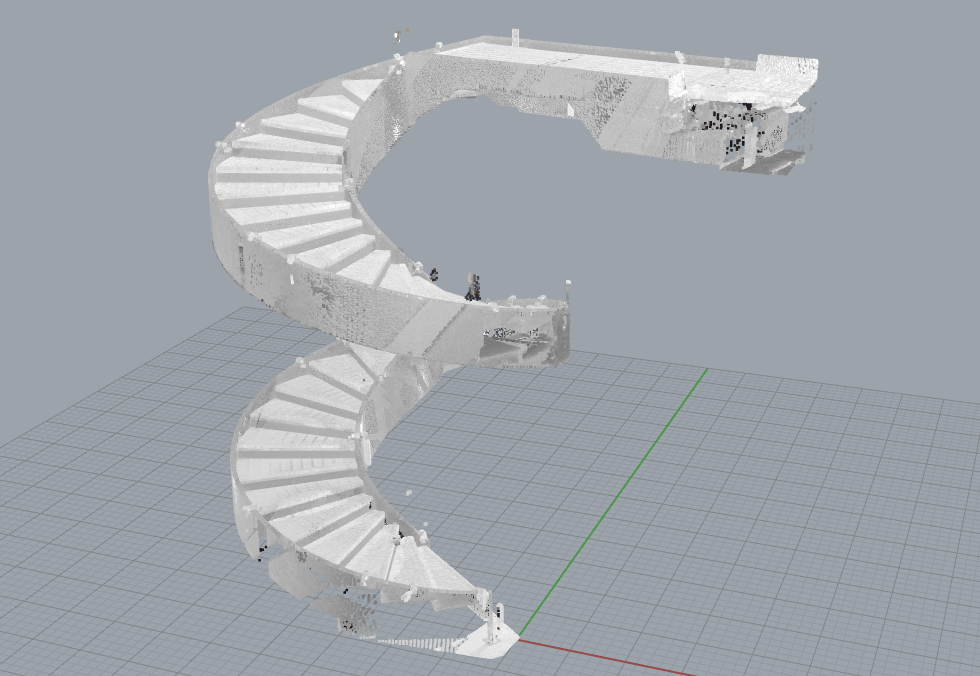

坑点7：逆向扫描建模粗糙，模型和现场尺寸偏差大

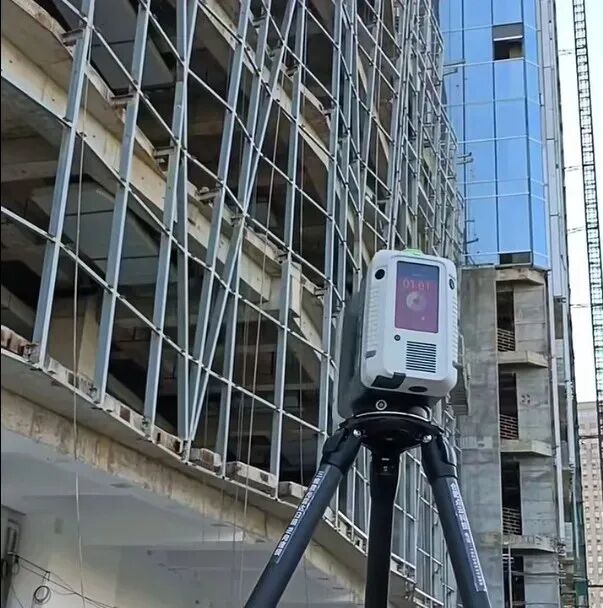

改造类异形建筑缺少原始图纸，依靠三维扫描逆向建模。

点云不做降噪清理，曲面拟合随手拖拽成型，模型和现场实际结构偏差过大，加工出来的板材无法贴合土建结构。

逆向建模核心是精准还原现场，不是照着点云随便画一个相似造型。

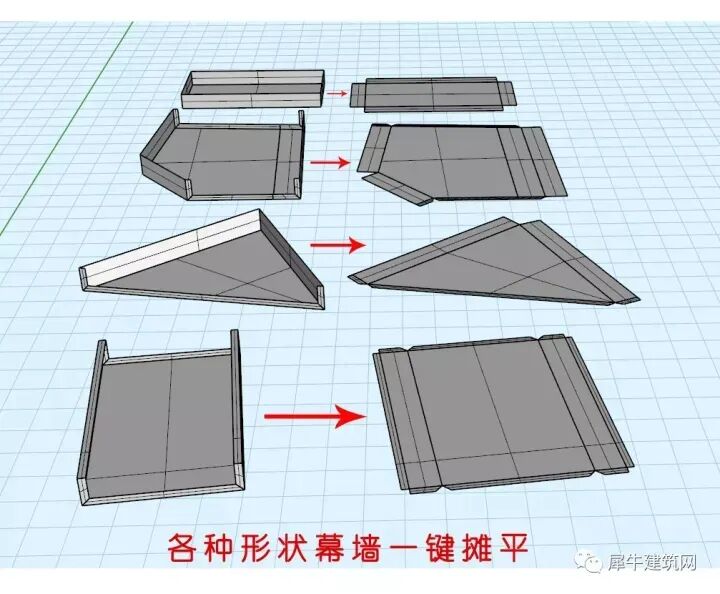

坑点8：只会建曲面外形，不会拆分摊平批量出加工图

能够建好复杂曲面模型，卡在板块拆分、曲面摊平、构件编号、批量输出加工图纸这一步。

只能手动一块一块调整出图，效率低下，编号混乱，错板漏板频频发生。

曲面项目完整能力链：建模→板块分割→曲面摊平→批量出加工图纸。

最后：曲面幕墙难点，不在于造型有多酷炫，而是建模规范、工艺匹配、流程完整。

能做出惊艳效果图不难，把造型平稳落地、少返工、控得住成本，才是设计师和技术人员的核心竞争力。
