极端工况下 PCS 制冷系统踩坑实录：空调 / 冷水机组选型与 50℃高温制冷衰减仿真校核方案

开篇｜痛点引入

在储能、新能源电站、工矿户外项目中，PCS 变流器（功率变换系统） 长期面临宽域露天工况：冬季最低 - 30℃极寒、夏季持续高温冲击至 50℃。

大量项目出现共性工程问题：✅设计阶段按照厂商样本 ** 标准工况（35℃环境）** 选型工业空调 / 冷水机组；❌投入现场高温季集中暴露故障：冷凝器高压报警、实际制冷量大幅缩水；❌PCS 内部 IGBT、母线电容超温触发降功率、频繁保护停机；❌事后追加设备扩容，改造周期长、土建与管路改造成本激增。

很多工程师忽略一个核心事实：制冷设备铭牌冷量≠极端工况可用冷量。环境温度每升高 5℃，风冷冷水机组制冷能力显著下滑。仅凭经验放大余量，无法精准评估50℃极限高温下制冷衰减幅度；缺少仿真校核支撑，项目交付存在重大热失效风险。

如何在方案阶段精准完成 PCS 配套制冷设备选型，量化校核 - 30℃低温防冻、50℃极限高温制冷衰减，从源头规避热设计缺陷？本文结合真实 PCS 项目，完整讲解冷水机组选型方法、系统仿真验证流程与极端工况校核标准。

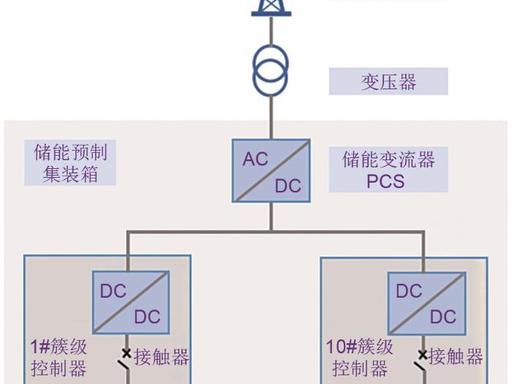

PCS水冷制冷系统拓扑示意图（图1）

第二部分｜原理浅析：为什么高温环境制冷能力必然衰减？

PCS 配套水冷 / 空调系统采用蒸汽压缩制冷循环。制冷机组标称冷量，统一基于国标标准环境工况测试得到。

热力学底层规律：环境温度上升 → 冷凝器散热温差缩小 → 冷凝压力持续抬升 → 压缩机压比增大最终表现：有效制冷量下降、输入功耗上升、系统 COP 降低。当环境温度逼近 50℃临界值，部分常规机型会达到运行边界，直接触发高压保护。

两个极易忽视的工程边界：

1. 高温工况（40~50℃）：重点校核制冷衰减，保证 PCS 满负荷运行时，冷却介质温度控制在设计阈值以内；

2. 低温工况（-30℃）：无需制冷，但需要评估管路防冻、机组低温启动可靠性，防止冷却液冻结、换热器冻裂。

常规静态负荷计算公式只能算出额定工况需求；想要获得50℃极限环境真实可用冷量，必须引入变工况修正系数，依托系统仿真开展多工况迭代计算。

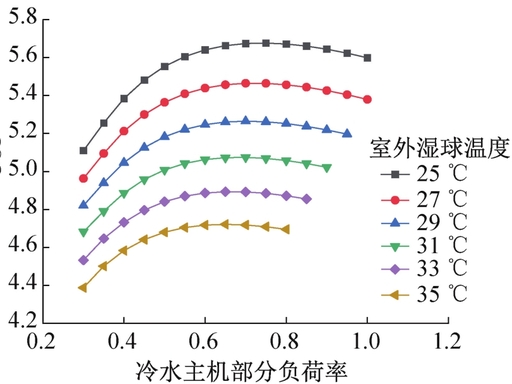

冷水机组制冷量-环境温度衰减曲线（图2）

第三部分｜工程实施步骤 + 真实 PCS 项目案例

项目背景

户外预制舱储能 PCS 系统，单台 PCS 最大发热负荷 180kW，冷却形式为闭式水冷系统；场地设计环境边界：环境温度区间 -30℃ ~ +50℃；目标需求：完成工业冷水机组容量选型，仿真校核 50℃极端高温满功率运行下散热裕量，输出可用于施工图、设备招标的校核报告。

完整标准化实施流程

步骤 1：精确统计 PCS 全域热负荷

区分稳态额定损耗、短时峰值损耗；同步计入管路散热损耗、预制舱太阳辐射热增益，得到系统总散热需求。

常见误区：直接拿 PCS 额定功率乘以固定系数估算热负荷，误差最高可达 25%。

步骤 2：初步冷水机组容量初选

根据标准 35℃工况热负荷初选机型，不直接定稿，仅作为仿真输入基础模型。

步骤 3：搭建多物理场联合仿真模型

1）系统一维热力仿真：导入冷水机组厂商变工况性能曲线，输入 - 30℃/25℃/40℃/50℃多组环境边界；计算不同温度下机组实际制冷量、进出水温、压缩机功耗；2）三维 CFD 热仿真：PCS 柜体、水冷板、舱内空气流场耦合建模；输出功率器件温度分布，识别高温热斑；

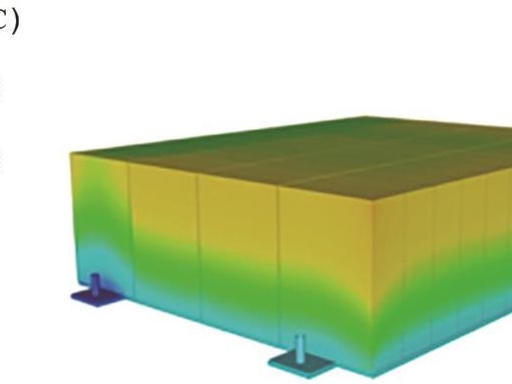

50℃极端工况PCS温度仿真云图（图3）

步骤 4：核心校核 ——50℃极端高温制冷衰减验证

提取仿真关键结果：环境 50℃条件下冷水机组实际有效制冷量，对比 PCS 峰值热负荷，核算散热安全裕度；若衰减后冷量不足，则重新上调冷水机组规格，迭代仿真直至满足温度指标。

案例结论：本项目中，35℃工况标称 200kW 冷水机，50℃极限环境下有效制冷量衰减至 154kW，无法覆盖 180kW 峰值负荷。最终方案调整为 250kW 耐高温型冷水机组，仿真验证满足长期稳定运行要求。

步骤 5：低温工况配套校核（-30℃）

同步仿真极寒环境：冷却液最低温度、管路温降，制定防冻策略（电伴热、低冰点防冻液配比、机组低温启停逻辑），避免只关注高温、忽视冬季冻损风险。

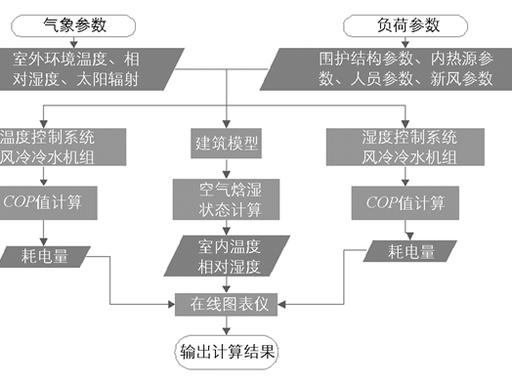

制冷系统仿真校核完整流程图（图4）

步骤 6：输出标准化仿真报告

包含负荷计算书、机组变工况衰减曲线、多温度仿真结果、器件温度云图、选型最终建议，作为设备采购、图纸设计、第三方评审正式技术文件。

第四部分｜价值总结：仿真校核替代 “经验估余量” 能带来什么？

✅ 技术价值

1. 量化制冷衰减，摆脱盲目放大容量，精准判定冷水机组 / 工业空调规格，杜绝选型偏小导致现场停机；

2. 提前暴露热斑、管路均流不足、散热裕度不足等设计缺陷，规避项目后期改造；

3. 同时覆盖 - 30℃极寒与 50℃高温全域工况，满足户外储能、矿山、荒漠项目严苛技术规范；

✅ 商务与成 本价 值

1. 避免选型过大造成设备闲置、初期投资浪费；选型过小产生高额现场改造费用；

2. 仿真报告可作为投标、技术协议、业主评审支撑材料，提升方案专业性；

3. 大幅降低样机测试迭代次数，缩短产品开发、项目设计周期。

行业现状提醒：越来越多新能源业主、设计院开始要求极端工况热仿真报告作为方案准入资料，仅凭理论负荷计算的方案竞争力持续下降。
