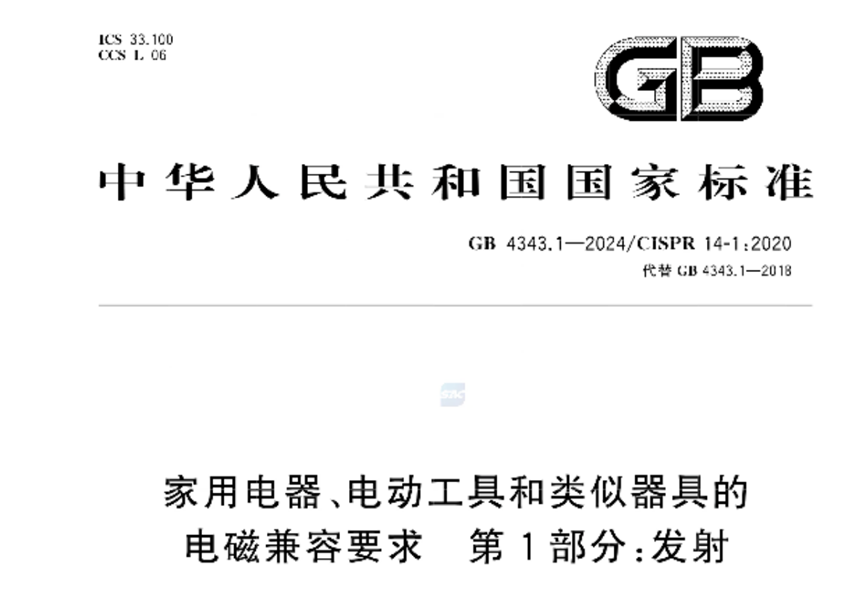

电磁兼容新国标GB 4343.1-2024已于6月1日实施！涉及电器、电动工具等

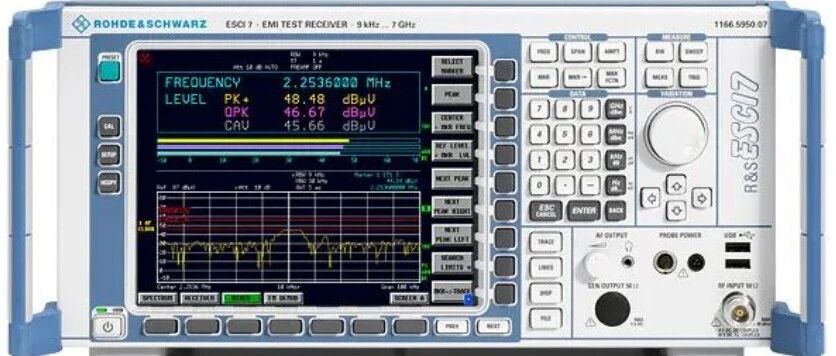

一、测试目的传导发射试验(Conducted Emission)简称CE试验，通常也会被称为电源端子骚扰电压试验或传导骚扰试验等。传导发射试验主要测试电子、电气设备或系统在正常工作时自身的电压电流通过信号线、电源线或地线传输出去而对其他设备造成的干扰强度，测试这些骚扰量是否超过标准要求的界限值。与辐射发射类似，通过将试验测量值与限值比较来判断EUT（受试设备）的传导发射是否合格。简言而知，传导发射试验是一种判断电子设备工作时对公共电网是否产生过大干扰信号的方法。二、试验原理当电子设备干扰噪声的频率小于30MHz，主要干扰音频频段，电子设备的电缆对于这类电磁波的波长来说，还不足一个波的波长(30MHz的波长为10m)，向空中辐射的效率很低，这样若能测得电缆上感应的噪声电压，就能衡量这一频段的电磁噪声干扰程度，这类噪声就是传导噪声。三、测试布置框图四、测试要求1、供电电源要求在LISN和供电电源之间插入一个合适的射频滤波器，来抑制场强耦合来的环境噪声，保证传导骚扰测试的准确性、可重复性。在LISN供电电源与供电电网之间增加变频电源，以隔离电网噪声进入LISN，保证传导骚扰测试结果的准确性、可重复性。所有测试设备供电电源与供电电网之间需做隔离处理，以保证传导骚扰测试的可重现性。2、接收机设备要求a.准峰值测量接收机应符合GB/T 6113.101-2008 第4章要求。b.平均值测量接收机应符合GB/T 6113.101-2008 第6章要求，并具有GB/T 6113.101-2008 中6.2.1所要求的6dB带宽。 c.峰值测量接收机应符合GB/T 6113.101-2008 第5章要求，并具有GB/T 6113.101-2008 中6.2.1所要求的6dB带宽。测量接收机是EMI（电磁干扰性能）测试中最常用的基本测试仪器，测量接收机的几个重要指标分别是：6dB（峰值功率的25%）处的带宽、充电时间常数、放电时间常数、临界阻尼指示器的机械时间常数、过载系数。3、人工电源网络（LISN）a.为了在端子电压测量点上提供规定的高频阻抗，并把被测电路和电网上的背景噪声隔离开，需要使用人工电源网络（AMN）。b.电源端传导骚扰测量需使用符合GB/T6113.102-2008中4.2和4.3项规定的V型人工电源网络（50Ω/50μH、50Ω/50μH+5Ω）人工电源网络：又称电源阻抗稳定网络，主要用于测量被测样品沿电源线向电网发射的连续骚扰电压。人工电源网络在射频范围内向被测样品提供一个稳定的阻抗，并将被测样品与电网上的高频干扰隔离开，然后将干扰电压耦合到接收机上。人工电源网络分为两种基本类型：V-AMN（用于耦合非对称电压）和△-AMN（分别用于耦合对称电压和不对称电压）。4、环境电平要求试验场地能区分来自被测产品的骚扰和环境噪声，环境噪声电平应比规定限值低6dB。5、脉冲限幅器在开关被测产品时，人工电源网络（AMN）会产生很强的的瞬态信号，有可能损坏接收机的RF输入电路，脉冲限幅器能抑制这类瞬态信号，保护接收机。脉冲限幅器是专为连接于人工电源网络与接收机之间而设计的保护装置，可有效的抑制功率信号进入测量设备前级烧毁敏感器件。五、检测标准1.电磁兼容 通用标准 第3部分：居住环境中设备的发射 GB 17799.3-2023；2.电磁兼容（EMC）第6-3部分 通用标准 居住、商业和轻工业环境中的发射 EN 61000-6-3:2007+A1:2011；3.电磁兼容 第6-3部分：通用标准 居住环境中设备的发射 IEC 61000-6-3:2020；4.电磁兼容 通用标准 第4部分：工业环境中的发射 GB 17799.4-2022；5.电磁兼容（EMC）第6-4部分 通用标准 工业环境中的发射 EN 61000-6-4:2007/A1:2011；6.电磁兼容 第6-4部分：通用标准 工业环境中的发射标准 IEC 61000-6-4:2018；7.电磁兼容 通用标准 第8部分：商用和轻工业场所专业设备的发射 GB 17799.8-2023；8.电磁兼容 第6-8部分：通用标准 商用和轻工业场所专业设备的发射 IEC 61000-6-8:2020；9.信息技术设备、多媒体设备和接收机 电磁兼容 第1部分：发射要求 GB/T 9254.1-2021；10.电磁兼容 家用电器、电动工具和类似器具的要求 第1部分：发射 EN 55014-1:2017；11.电磁兼容 家用电器、电动工具和类似器具的要求　第1 部分：发射 CISPR 14-1:2011；12.家用和类似用途电自动控制器 第1部分：通用要求 EN 60730-1:2016；13.家用和类似用途电自动控制器 第2-7部分：定时器和定时开关的特殊要求 EN 60730-2-7:2010；14.测量、控制和实验室用的电设备电磁兼容性要求 第1部分：通用要求 IEC 61326-1:2005；15.测量、控制和实验室用的电设备 电磁兼容性要求 第1部分：通用要求 EN 61326-1:2013；16.测量、控制和实验室用的电设备 电磁兼容性要求 第26 部分:特殊要求-体外诊断(IVD)医疗设备 IEC 61326-2-6:2020；17.工业、科学和医疗(ISM)射频设备 骚扰特性 限值和测量方法 EN 55011:2016+A1:2017；18.工业、科学和医疗设备 射频骚扰特性 限值和测量方法 CISPR 11:2016；19.可编程序控制器 第2部分：设备要求和测试 GB/T 15969.2-2008；20.医用电气设备 第1-2部分：基本安全和基本性能的通用要求 并列标准：电磁兼容 要求和试验 IEC 60601-12:2007 。来源：电磁兼容之家
