买了一台二手安捷伦34401A，34年前的王牌产品电路图分享

2月前浏览296

大家好，我是EE小新。

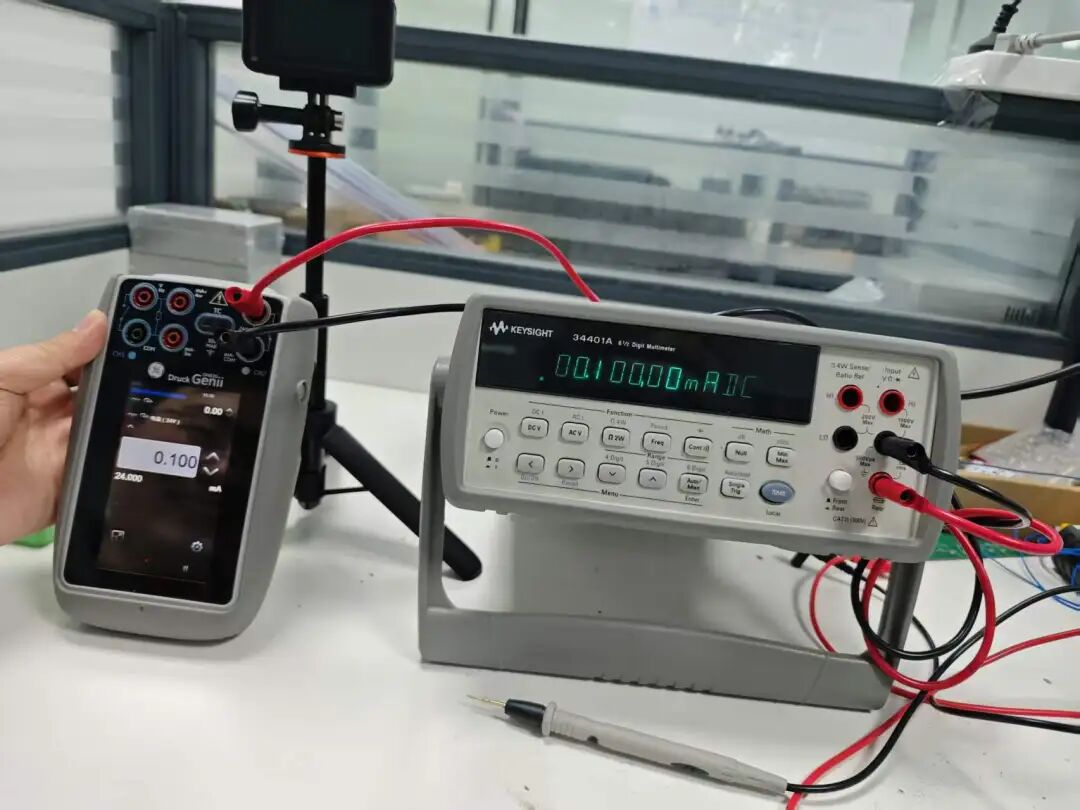

去年为了测试客户低功耗产品的静态电流，买了一台二手的安捷伦6位半--34401A，不愧是经典产品，校准后依然稳如老狗！

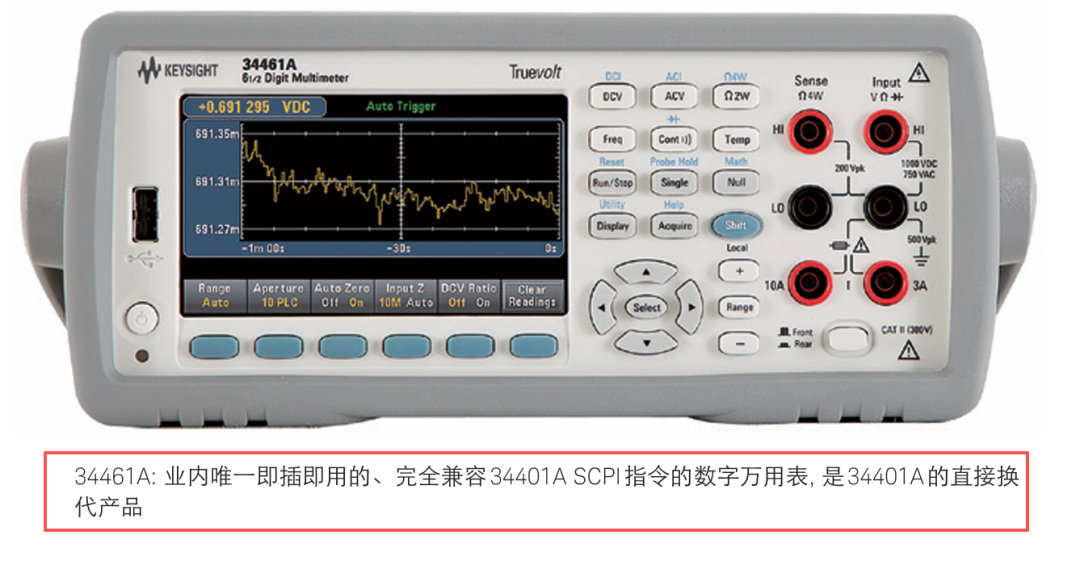

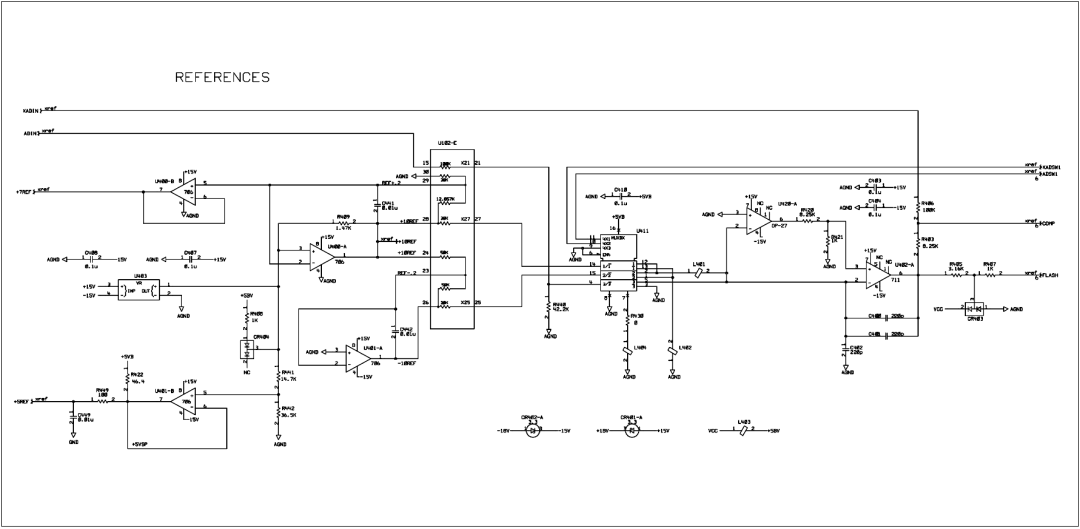

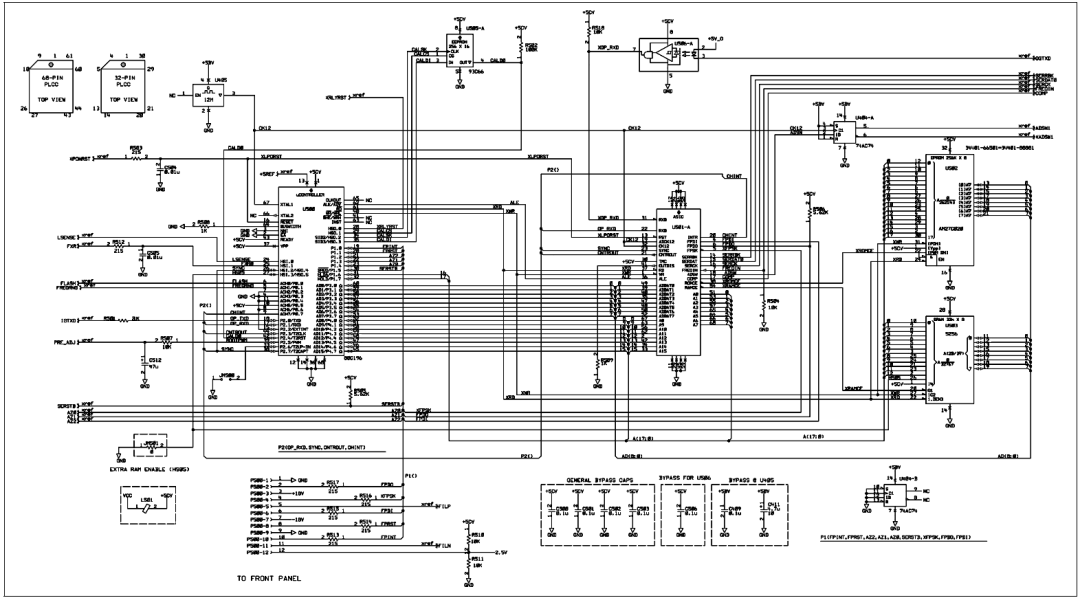

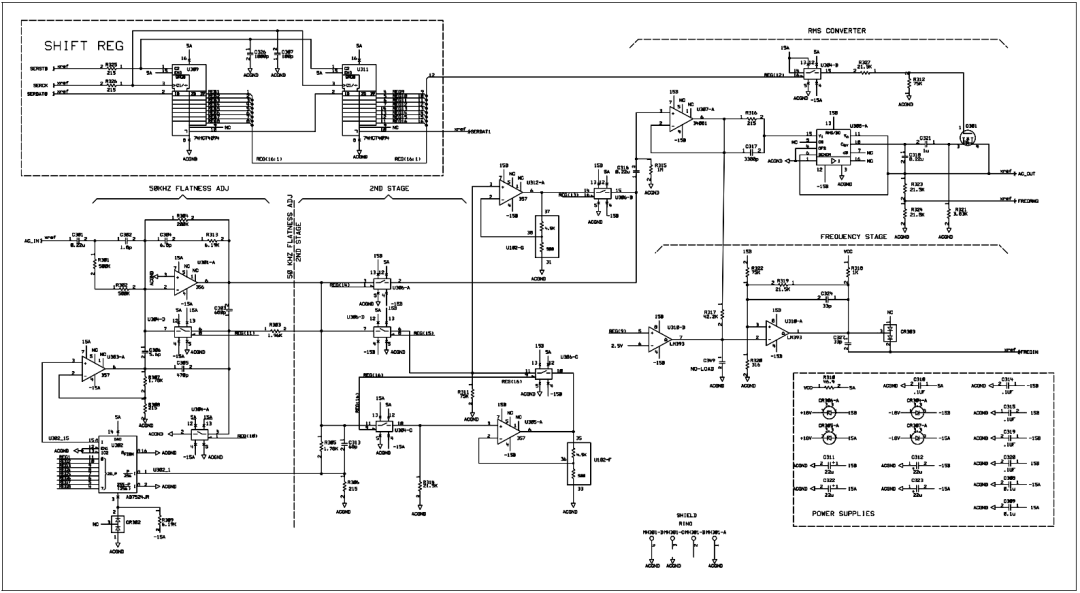

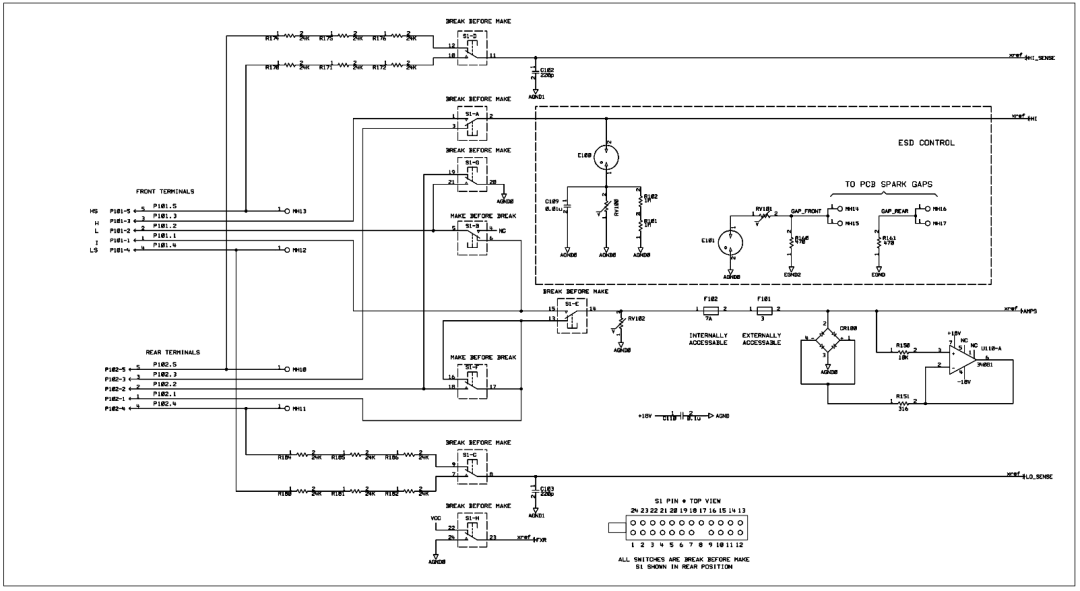

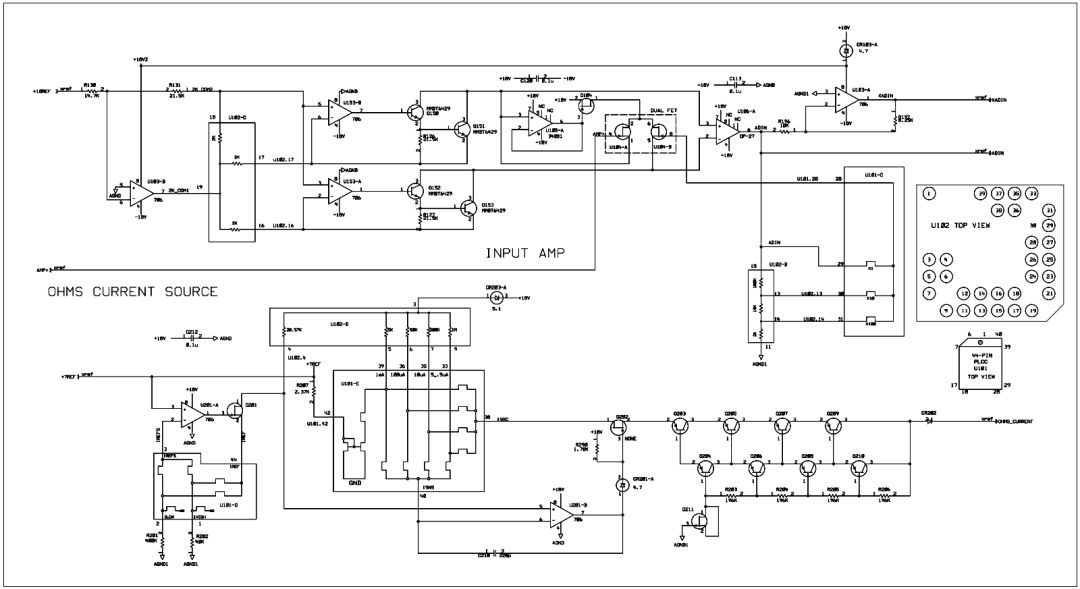

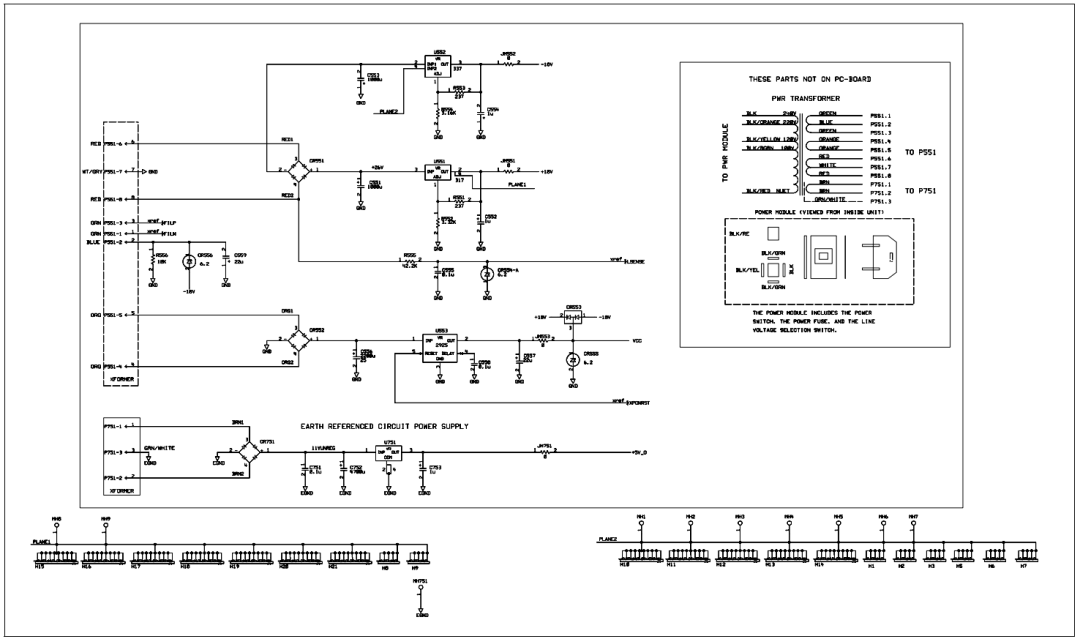

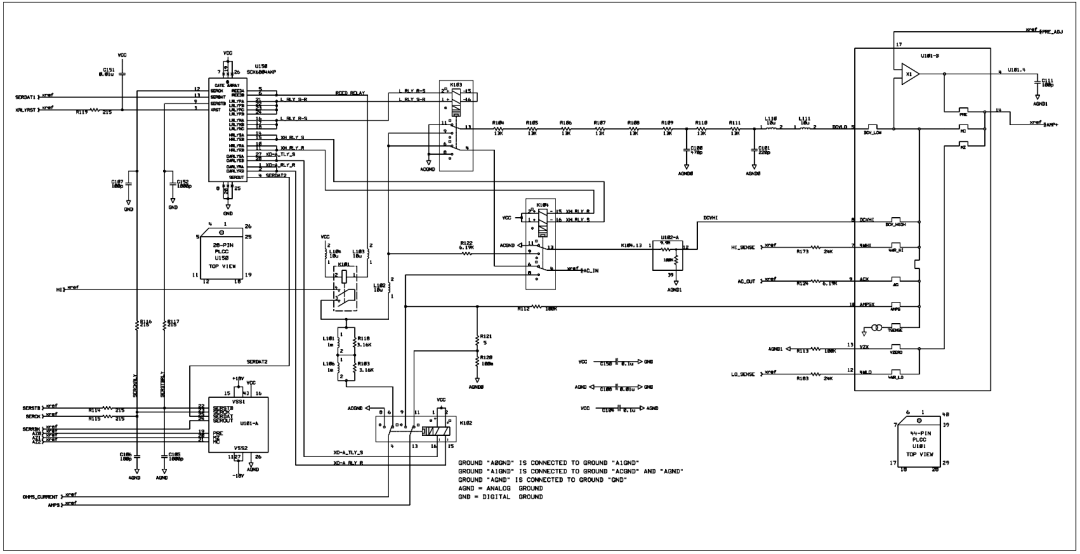

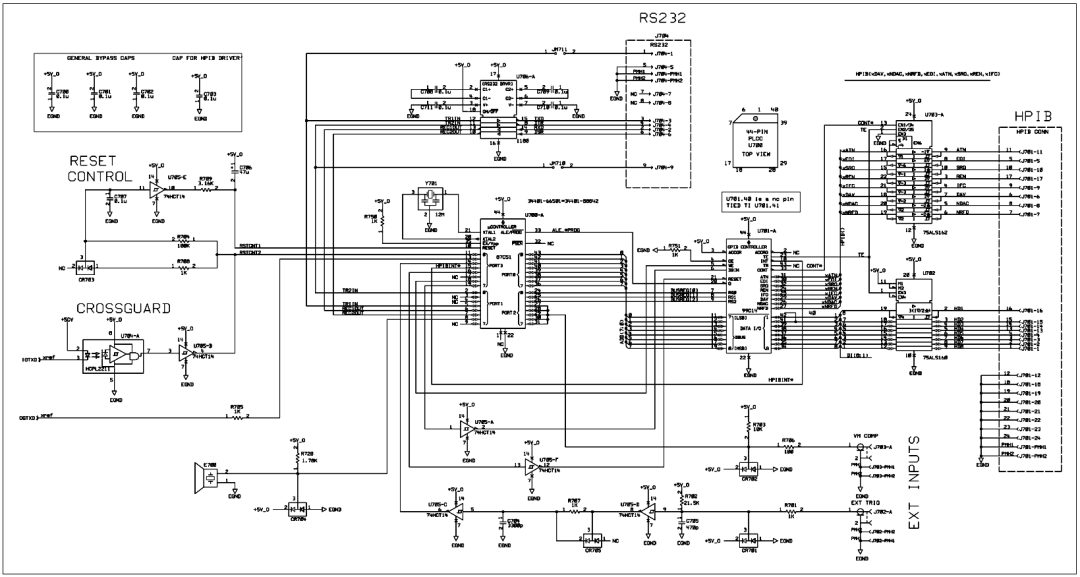

我一直以为这类产品保密程度很高，哪怕是1992年的HP34401A，想获取原理图也不容易。没想到原理图居然是公开的，据说是为了维修方便。目前是德早就已经淘汰了这款产品，取而代之的是34461A，业内唯一即插即用的、完全兼容 34401A SCPI 指令的数字万用表, 是 34401A 的直接换代产。

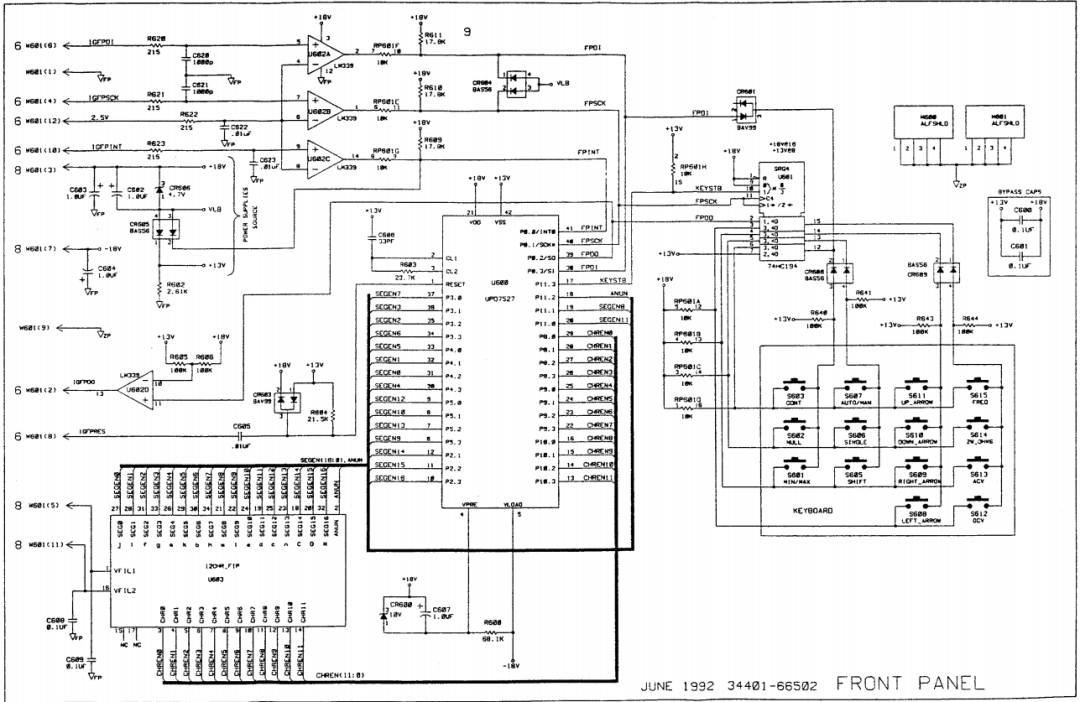

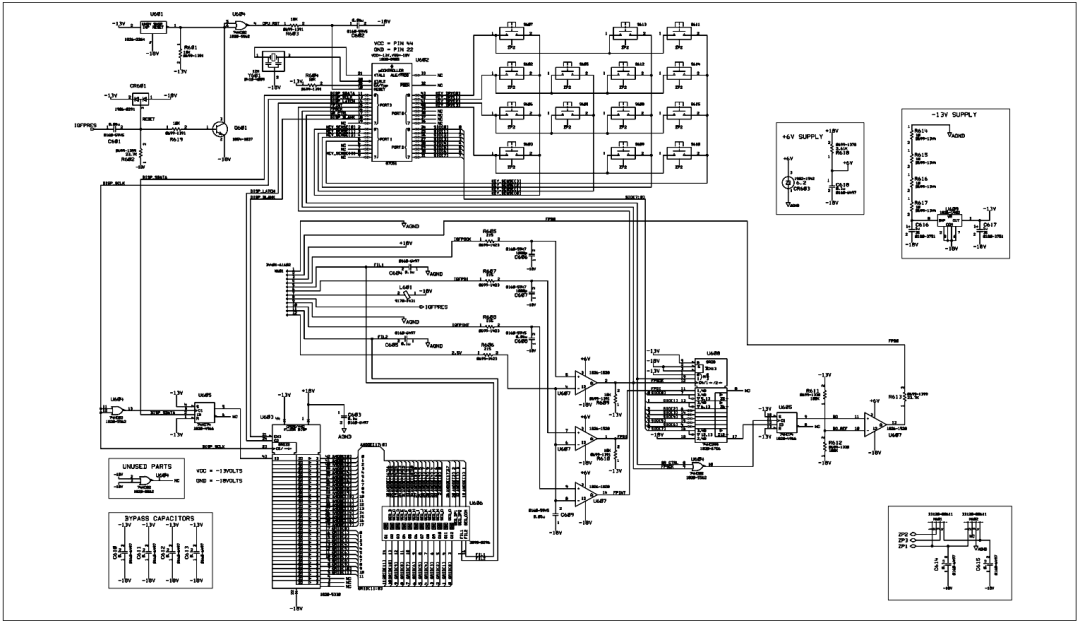

前面板原理图

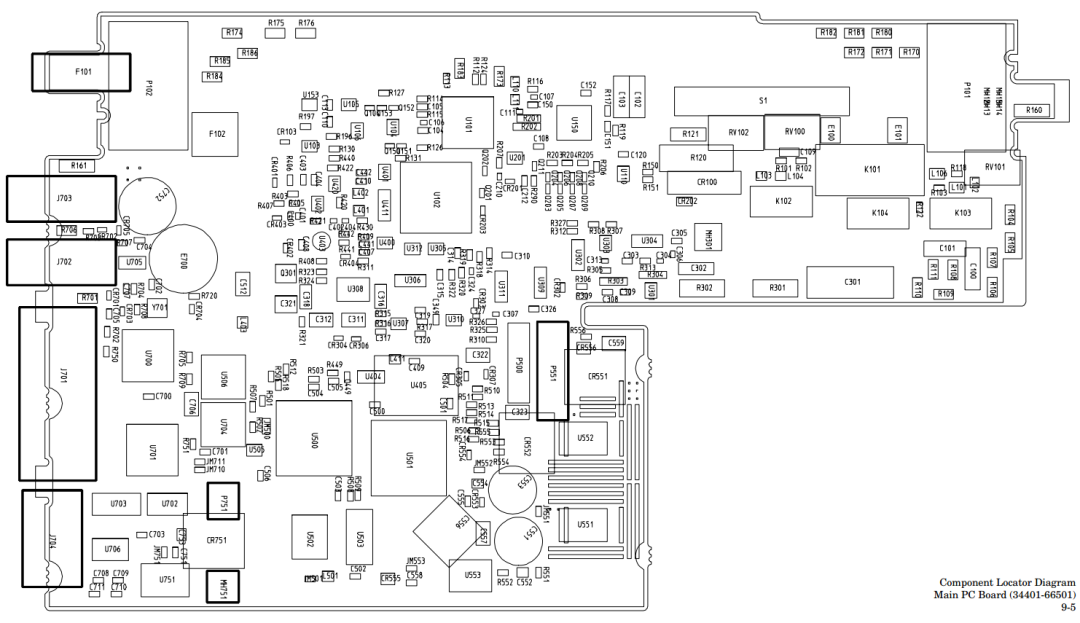

主板PCB位号图

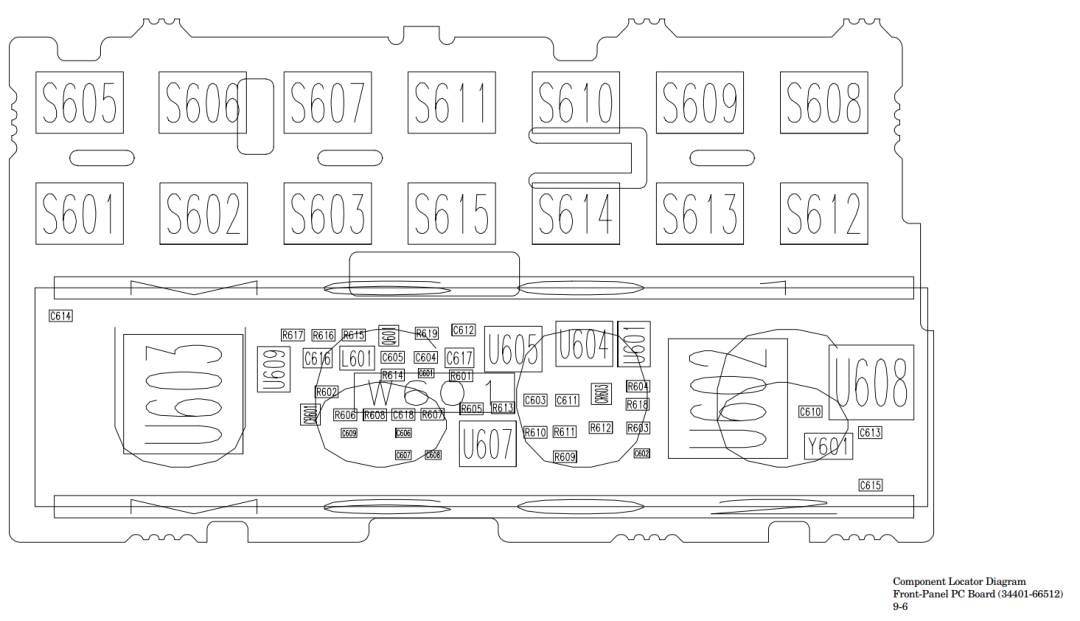

前面板PCB位号图

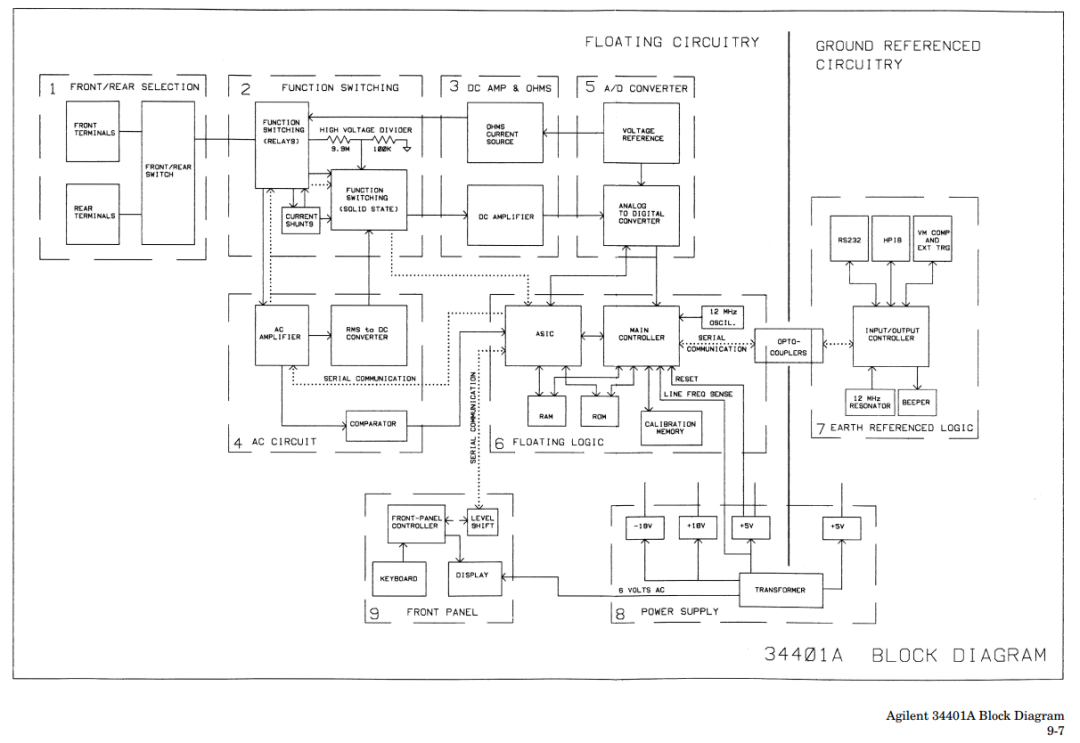

原理方框图
