Abaqus进阶必读：损伤就是断裂吗？单元删除、XFEM与内聚力到底怎么选？
很多刚接触有限元结构失效分析的小伙伴，在面对 Abaqus 里琳琅满目的失效参数时，往往会发出这样的灵魂拷问：- “损伤（Damage）和断裂（Fracture）到底有什么区别？”
- “既然能直接删掉单元实现断裂，为什么还要去搞内聚力、XFEM 这么麻烦的东西？”

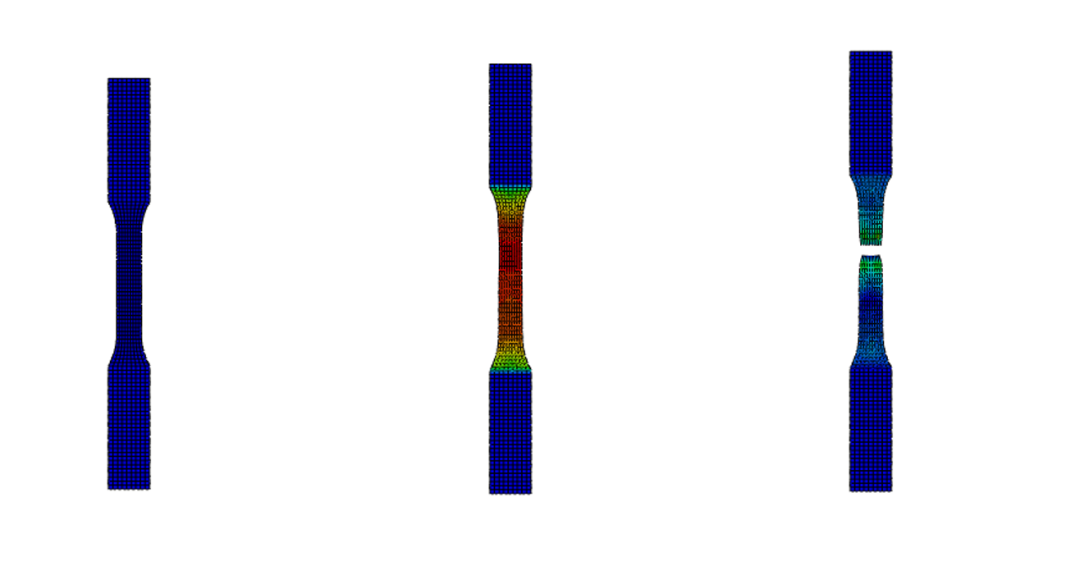

今天，我们就结合一个经典的单轴拉伸案例，深究Abaqus 中材料失效的底层逻辑，理清他们的区别。01 | 概念辨析：“损伤” vs “断裂”
在固体力学和 Abaqus 的语境里，“损伤”和“断裂”描绘的是材料生命周期中两个截然不同的阶段。1. 损伤 (Damage)：材料的“内伤”与软化
损伤发生在材料彻底断开之前。从宏观来看，它表现为材料刚度的降低（即材料变软了，承载力下降）。在这个阶段，材料在拓扑结构上依然是一个连续体。核心变量：SDEG（标量刚度退化）。当 SDEG > 0 时，说明材料开始“受伤”。2. 断裂 (Fracture)：材料的物理分离
断裂是损伤的最终极端状态。此时材料丧失了跨越断裂面的承载能力，发生了拓扑结构上的物理分离。核心变量：STATUS（单元存活状态）。当 STATUS 变为 0，单元从网格中被剔除，宏观裂纹显现。弹性变形→塑性屈服→损伤萌生→损伤演化（刚度下降）→完全损伤（断裂/分离）02 | 参数解密：如何定义材料的损伤属性？
在 Abaqus 的材料属性设置中，我们需要通过两个关键步骤来定义上述过程。第一步：损伤萌生 (Damage Initiation) —— “什么时候开始受伤？”
例如在“柔性损伤 (Ductile Damage)”中，我们需要输入断裂应变 (Fracture Strain)。如果我们设置为 0.35，意味着当材料的等效塑性应变达到 0.35 时，材料到达极限应力，开始产生微缺陷，进入软化阶段。第二步：损伤演化 (Damage Evolution) —— “刚度下降后如何走向断裂？”
这里决定了材料的退化路径。为了避免网格依赖性，我们通常使用位移 (Displacement)或能量来控制。如果将“破坏位移”设置为 0.4，结合线性的软化方式，意思是：从塑性应变达到 0.35 的那一刻算起，再发生 0.4 的等效位移，材料的承载力将彻底归零。03 | 避坑指南：隐秘的“默认”单元删除
很多新手会遇到一个诡异的现象：在单元类型设置中，明明在“单元删除 (Element Deletion)”那一栏勾选的是“使用默认 (Use Default)”，为什么拉伸到最后，单元还是消失了？当你的材料库中包含了“损伤演化”数据时，Abaqus 会默认你正在模拟材料的彻底失效。为了避免完全软化（刚度为0）的单元在后续计算中发生极度扭曲导致计算崩溃，系统的默认行为就是：自动删除损伤达到极限的单元。所以，在你定义了损伤演化的前提下，“使用默认”就等于“开启删除”。如果强制选择“否 (No)”，那些死亡的单元会被拉成无限长的“幽灵网格”，反而会导致计算报错。04 | 灵魂拷问：有了单元删除，XFEM 和内聚力是不是多此一举？
既然“单元删除”设置简单，还能直观地看到模型断开，为什么工程界还要开发内聚力单元（Cohesive）和扩展有限元（XFEM）呢？打个比方：单元删除就像是用“大锤砸墙”，简单粗暴；而内聚力和 XFEM 则是用“手术刀”进行精准切割。1.质量丢失：真实的裂纹只是产生微小的新表面，而单元删除会把整块网格的体积和质量“吃掉”。2.网格依赖性（致命伤）：裂纹只能沿着你画好的网格边界走，或者呈锯齿状吃掉网格。网格越细、形状不同，算出来的断裂力完全不一样。3.无法模拟裂纹闭合：一旦单元消失，受压时裂纹面无法重新贴合传递压力。正因如此，高阶武器应运而生：内聚力模型 (Cohesive Zone)：专攻界面剥离如果你知道裂纹会在特定的面产生（例如复合材料分层、胶水粘接），在界面铺设零厚度的内聚力单元，可以完美模拟界面的“拉开”和“滑开”，不仅没有质量丢失，还能准确控制断裂能。扩展有限元 (XFEM)：专攻自由路径裂纹
当你不知道裂纹会往哪个方向扩展（例如疲劳开裂、玻璃碎裂），XFEM 是终极杀器。它允许裂纹像切豆腐一样直接穿透单元内部。最牛的是，它实现了网格独立，哪怕你用最粗糙的正方形网格，也能切出完美的曲线裂纹！
结语
有限元仿真不仅仅是软件操作，更是力学思维的体现。下次再做断裂分析时，不妨先问问自己：我关心的仅仅是宏观的破坏形态，还是精确的裂纹走向与界面分离？
