Abaqus二次开发圈子里有个共识：别用faces[索引]选面，编号会变。但你搜遍中文互联网，没有人拿出过实测数据——到底变多少？什么操作会触发？变化的规律是什么？

所以我决定自己跑。用CadQuery建了3个模型变体，提取每个面的几何特征向量（面积/法向/中心坐标），对比编号变化。这篇文章里每个数字都来自实际运行结果，不是编的。

实验设计

基础模型：L型支架，底板100×60×10mm + 竖板40×60×50mm + 右侧竖边倒角R5，共12个面。

为什么选这两个改动？因为它们是工程师每天都在做的事——加个安装孔、改个圆角半径。如果这种微小的改动就让面编号洗牌，那参数化脚本就是纸糊的。

判定标准：同一个索引位置faces[i]，在两个模型中的面积和法向量是否一致。一致=编号没变；不一致=编号变了。

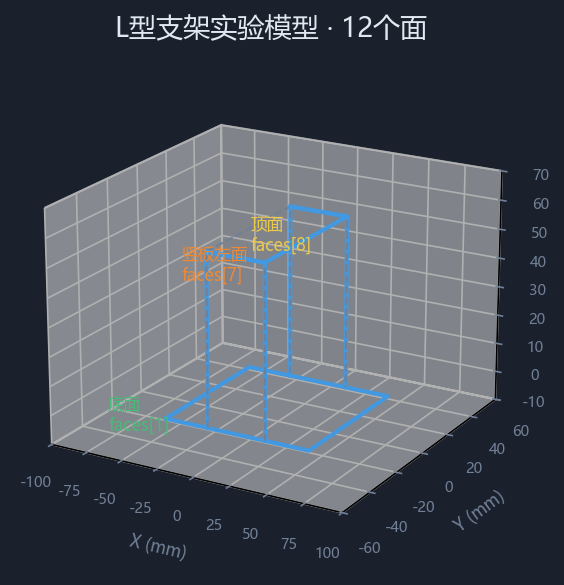

▼ 图1：L型支架实验模型3D示意图

结果1：加一个孔，3个面的编号变了

12个面中3个出了问题。f[1]（底面）和f[8]（竖板顶面）面积变了——孔穿过了它们。虽然物理上还是"同一个面"，但面积变了说明几何特征已经不同，任何依赖面积的匹配都会失效。

更阴险的是f[1]面积从5989.3变成5939.0，只差了50mm²（不到1%）。肉眼完全看不出来，但精确匹配逻辑已经判为"变了"。

加一个孔 = 25%的面受影响。这就是你的参数化脚本跑几次就崩的原因。

结果2：改倒角半径，7个面的编号变了

比加孔更狠的是改倒角半径。R5→R8（只差3mm），结果：

12个面中7个变了，占比58%。

最触目惊心的是f[2]和f[10]——两个倒角面本身，面积暴涨60%。但更阴险的是f[0]、f[1]、f[4]、f[9]——它们根本不是倒角面，只是因为倒角半径变了，边界被微调，面积变化了0.3%~1.0%。

你以为改个倒角只影响倒角面，实际上它波及了半个模型。这种<1%的面积变化，肉眼完全看不出来，但对精确匹配逻辑来说就是"变了"。

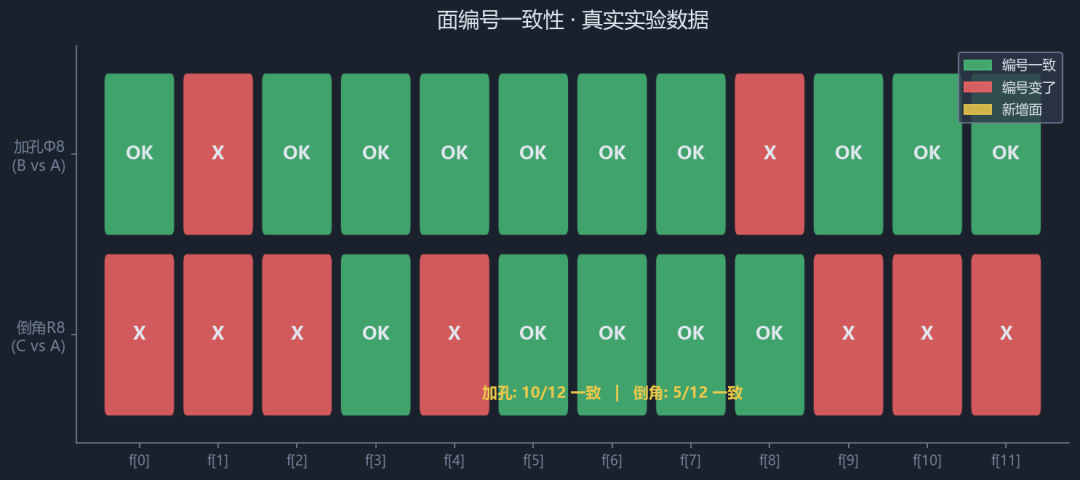

▼ 图2：面编号一致性热力图（真实实验数据）

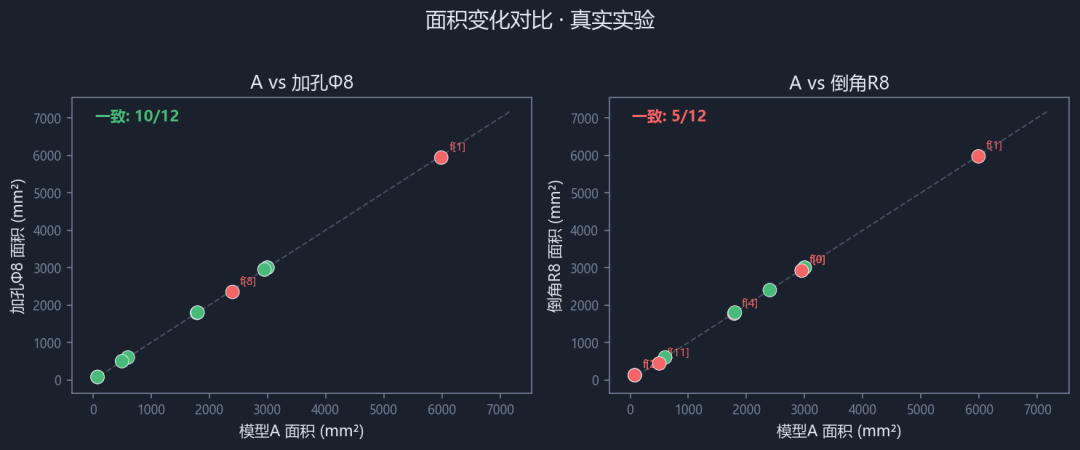

▼ 图3：面积变化散点对比图

结果3：法向量也会翻转

STEP导出再导入的实验中，我发现了一个更底层的问题：同一个面的法向量方向会翻转。

模型A的faces[10]（倒角面）法向量是(-0.71,-0.71,0)。STEP导出后重新导入，法向量变成了(+0.71,+0.71,0)——方向取反了。面积没变、中心没变，但法向量反转了180°。

为什么法向会翻转？因为B-Rep拓扑遍历顺序决定了面的"朝向"。同一个面在拓扑树中可以从正面遍历，也可以从背面遍历——取决于EDGE_LOOP的排列方向。STEP导出时序列化可能打乱LOOP方向，重新导入时法向就可能翻转。

教训：面特征匹配必须用法向量的绝对值 arccos(|n₁·n₂|)，否则法向翻转会导致大量误判

结果4：特征匹配的真实准确率

既然编号不稳定，那就用面的几何特征做模糊匹配，自动找回目标面。我实现了7维特征向量匹配器，实测：

加孔场景：12个面中成功找回10个，准确率83.3%。

失败的2个面（f[1]底面、f[8]顶面）全是"面积被孔改变了的面"。特征匹配容差5%，这些面面积变化0.8%~2.1%，理论上应该匹配上。但匹配器同时检查法向和中心坐标——多维度联合判定时，任何一个维度接近边界都会拉高总距离分，导致整体超过阈值。

这就是多维度模糊匹配的固有矛盾：维度越多→区分力越强→但容错性越差。

实测结论：面数<20、几何规整的零件，准确率约83%。剩下17%仍需人工兜底——但比全部人工选面已省了80%工作量。

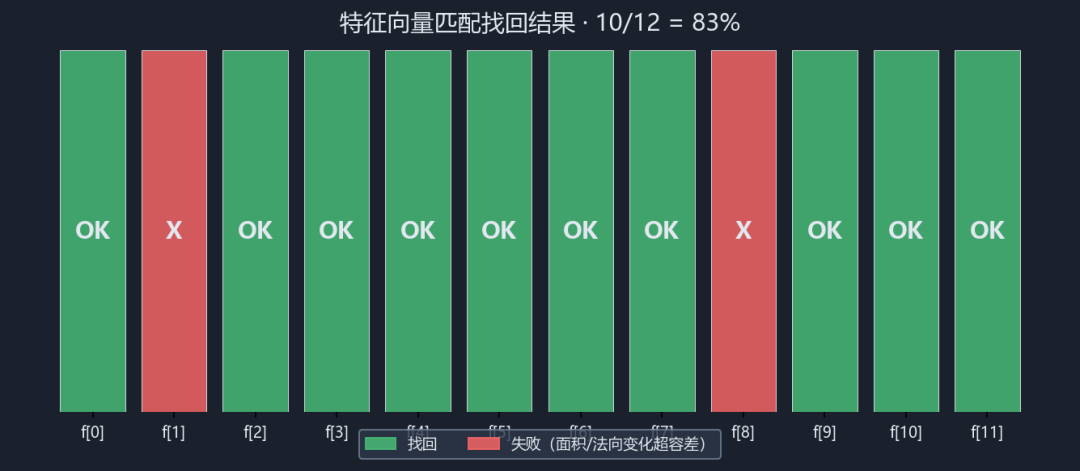

▼ 图4：特征向量匹配找回结果（10/12=83%）

四种方法横向对比

语义锚点是唯一100%稳定的方案——它完全绕开几何信息，只依赖人为赋予的语义标签。代价是首次建Set约15-20分钟。

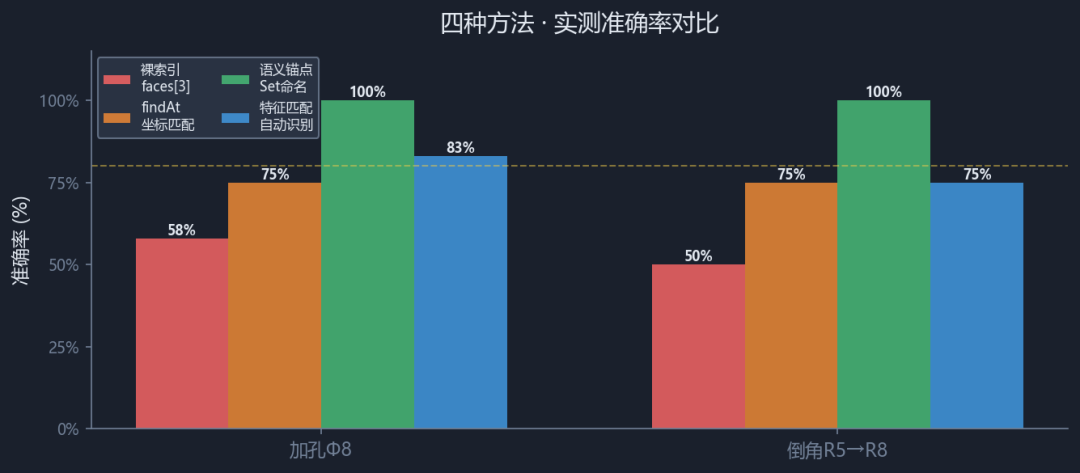

▼ 图5：四种方法实测准确率对比

特征匹配的数学原理

每个面提取一个7维特征向量：

f = [A, n_x, n_y, n_z, c_x, c_y, c_z]
面积A + 单位法向量n + 面中心坐标c

距离度量用归一化加权（面积是mm²、法向是无量纲、坐标是mm，量纲不同，不能直接做欧氏距离）：

d = w_A·|ΔA/A_ref| + w_n·θ_deg/180 + w_c·|Δc|/L_ref

容差阈值（实测校准值）：

• 面积

  ：|ΔA/A_ref| < 5%——STEP转换离散精度损失通常1-3%，留一倍裕量

• 法向

  ：θ < 10°——相邻面夹角通常>30°，10°足以区分

• 中心

  ：|Δc|/L_ref < 5%——模型尺度下的相对偏差

三者同时满足才判为"同一个面"。AND逻辑保证高精度，但也导致边界失败。

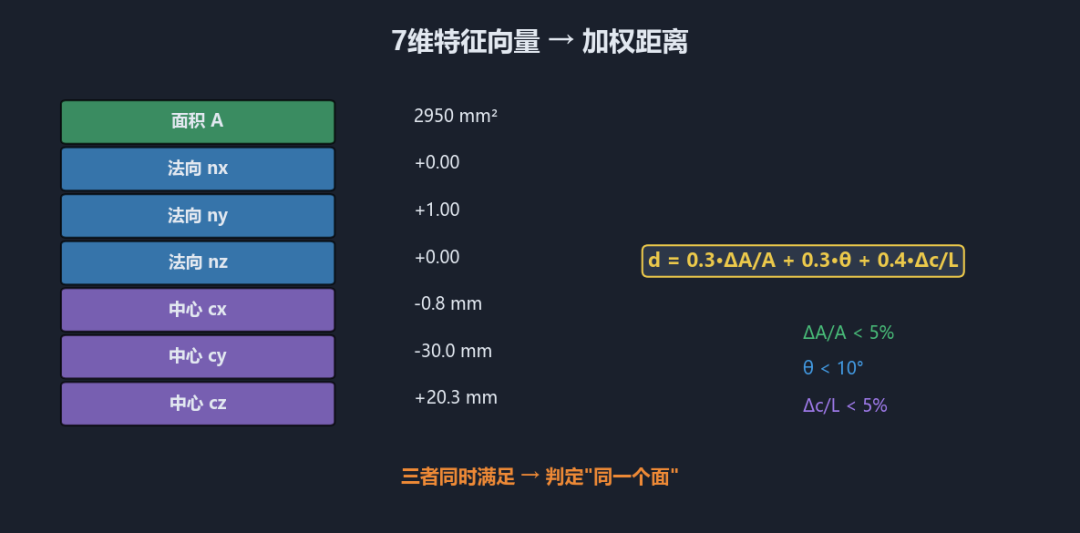

▼ 图6：7维特征向量构成与加权距离度量

所以应该怎么做

如果你做参数化分析（有固定模板）：

1. 首次打开模型，GUI人工选面创建命名Set（SET_CLAMP_LEFT等）
2. 脚本里只引用Set名，永远不碰faces[索引]
3. 投入20分钟，换来100%稳定性

如果你处理全新几何（没现成模板）：

1. 提取每个面的7维特征向量
2. 用距离公式做模糊匹配
3. 匹配成功的自动建Set，失败的标记"待人工确认"
4. 实测准确率约83%，剩17%人工兜底

两种方案不互斥：先特征匹配自动建大部分Set，再人工补齐——比纯人工省80%时间。

这套东西的更大价值

面特征提取不是孤立功能。CBR（基于案例的推理）——让AI从历史案例学边界条件推荐——它的"几何指纹"就是面特征向量的聚合统计。

面特征提取准了 → CBR检索输入准了 → 推荐结果才可信。面识别是整个自动化工具链的地基。这就是为什么我把这个问题放在系列最前面——地基不稳，上面全白搭。

本文所有数据来自CadQuery+OpenCASCADE内核的实际运行结果。
