HyperGraph 提取假人 HIC 伤害值

做碰撞仿真后处理，大家最常用、也最关键的一项工作，就是读取假人头部伤害 HIC 值。

那么在hypergraph怎么出标准 HIC 数值、怎么添加备注留存结果。今天简单记录一套 HyperGraph 标准操作流程，日常校核、出报告直接用。

全程两步核心：导入头部加速度曲线 → 软件自带功能计算HIC → 添加Note记录数值。

第一步：导入假人头部加速度曲线

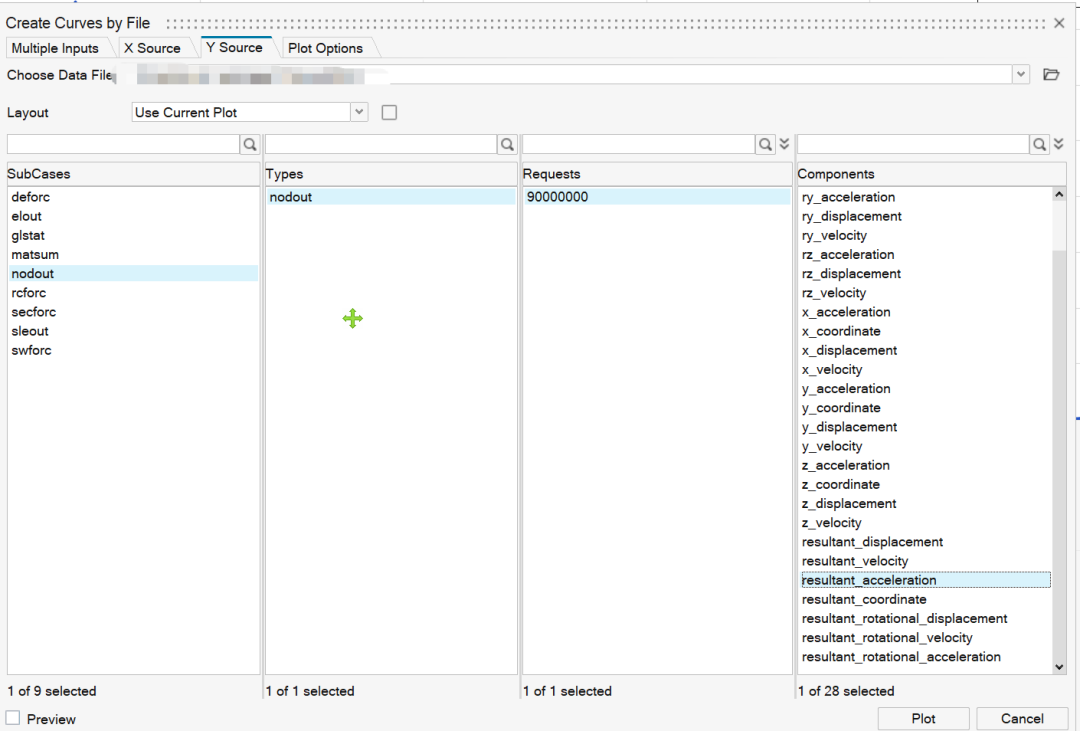

打开 HyperGraph，导入 d3plot 结果文件，在假人结果中，找到 头部传感器加速度曲线，这是计算 HIC 的唯一原始数据。

注意：必须选用头部中心点合成加速度，筛选正确的假人头部通道，不要选错躯干、四肢通道，否则结果完全无效。

第二步：调用官方功能计算 HIC 值

HyperGraph 自带汽车碰撞标准伤害计算工具，直接一键求解：

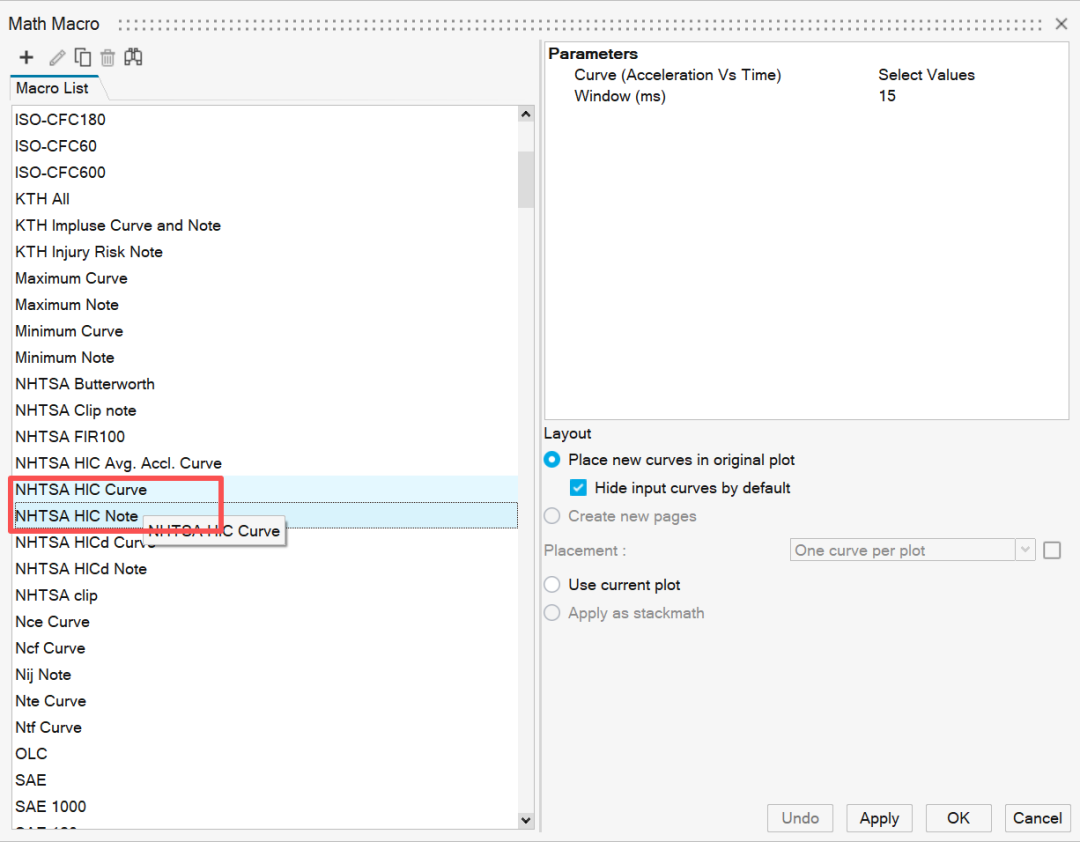

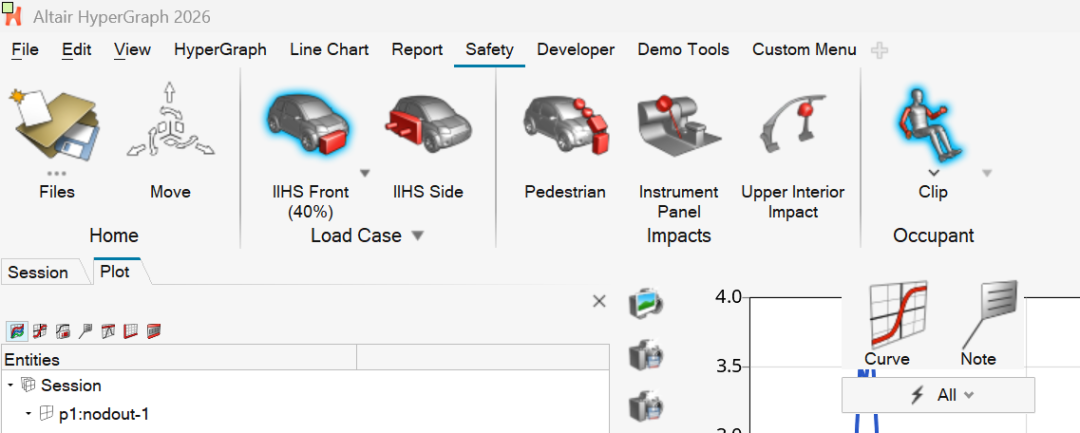

顶部菜单栏找到  Safety → clip → Curver功能选择NHTSA HIC Curver

选中刚刚导入的头部加速度曲线，点击计算，软件会自动按照法规标准，计算出 HIC15 / HIC36 峰值结果。

HIC 计算公式全球统一，唯一区别就是不同法规的限值、计算时间窗口不一样，软件计算逻辑都是标准的。

也可以选择 HIC Note，添加 Note 留存最终数值

直接在曲线图上添加 Note 备注：

简单总结一下流程：

导入头部加速度曲线 → 调用Safety-HIC工具计算 → Note标注留存数值

整套操作是碰撞后处理最基础、最高频的技能，熟练之后几秒钟就能完成一次伤害值提取，高效又规范，配合TPL，可以快速解析模型结果，相较于二次开发代码的执行效率更高。
