3D实例教程 | 产品装配还在用静态图？中望3D动画拆解一目了然!

打开中望3D 2026及以上版本

Step 1 创建爆炸视图

（1）点击【装配】，选择【爆炸视图】，点击确认进入爆炸视图创建界面；

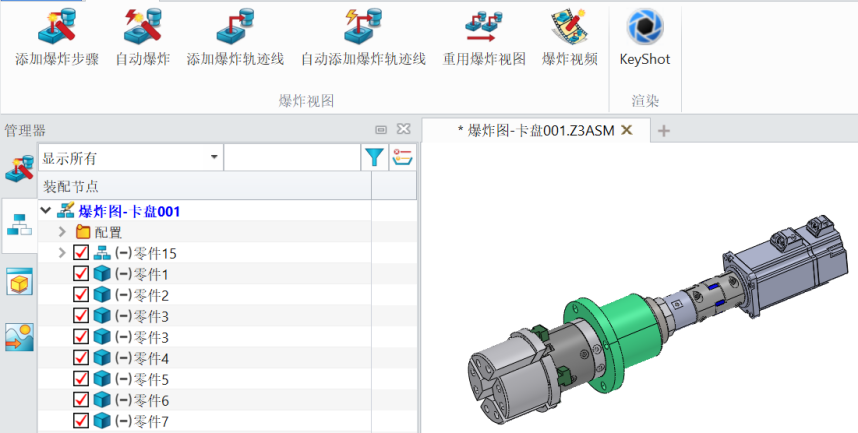

图2 爆炸视图创建界面

Step 2 添加爆炸步骤

（1）点击【自动爆炸】，选择要爆炸的零件及方向；该操作适合对爆炸过程展示没有特别严格的要求的情况下，如图3所示。

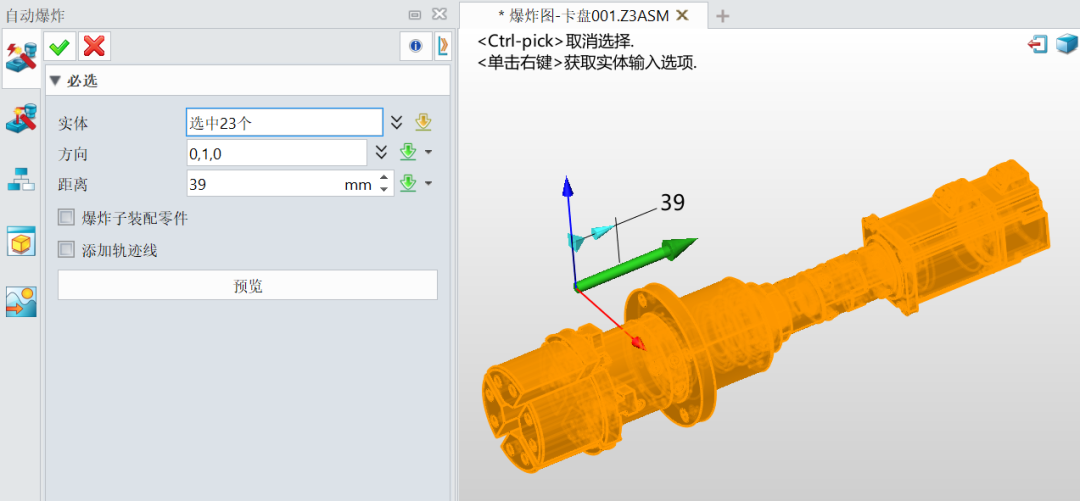

图3 自动爆炸

（2）如对爆炸过程有严格要求，可以点击【添加爆炸步骤】，根据需求先后添加零件爆炸的顺序和爆炸后的位置。

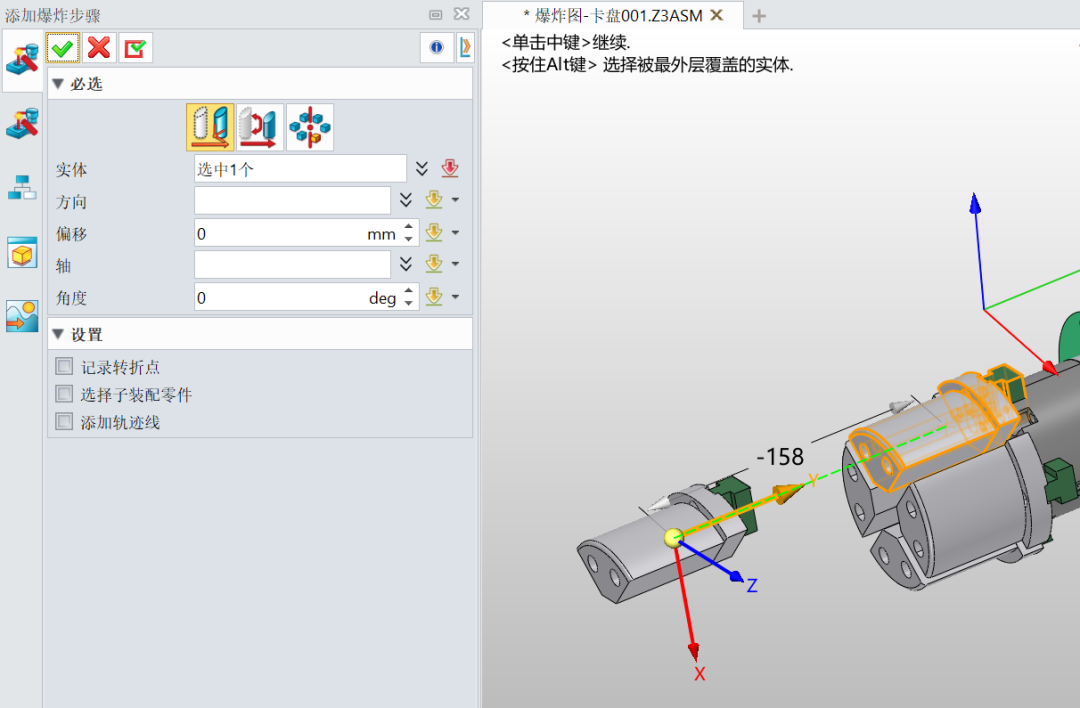

图4 添加爆炸步骤

（3）点击【退出】，退出爆炸视图创建界面。

Step 3 创建动画

（1）点击【动画】，进入动画创建界面；

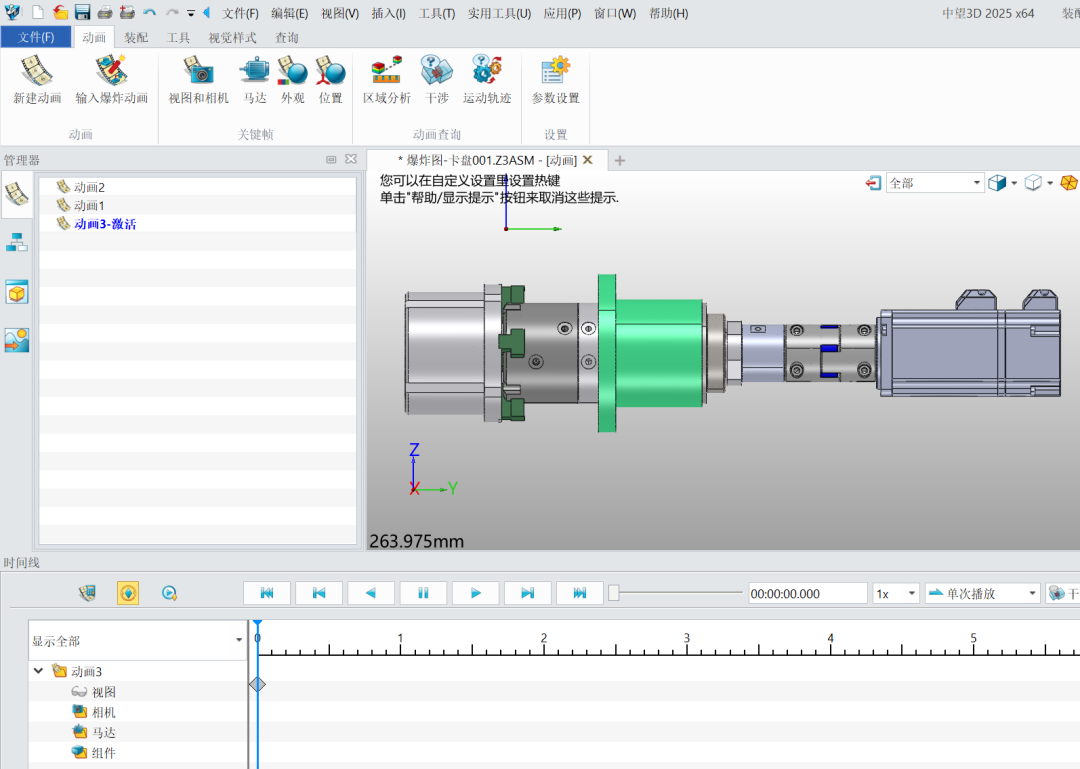

图5 动画创建界面

（2）点击【参数设置】，在结束时间处输入【00:03:00.000】，此处可以根据需求自行调整时间，点击【确定】，如图5所示；

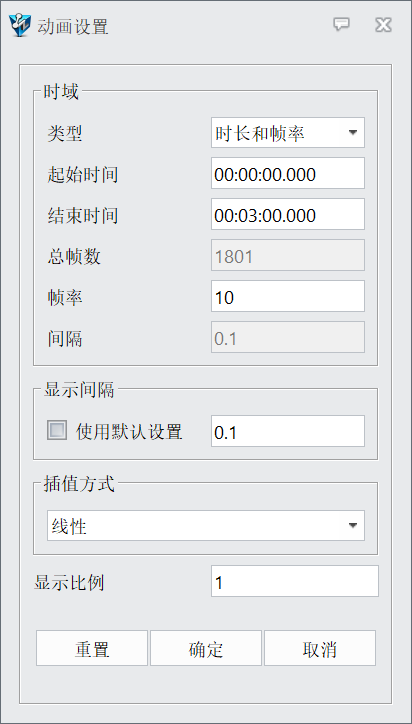

图6 修改结束时间

（3）点击【输入爆炸动画】，选择前面创建的爆炸视图，勾选【插入折叠过程】，点击【确定】。至此，动画装配体的爆炸与重组动画就完成了。

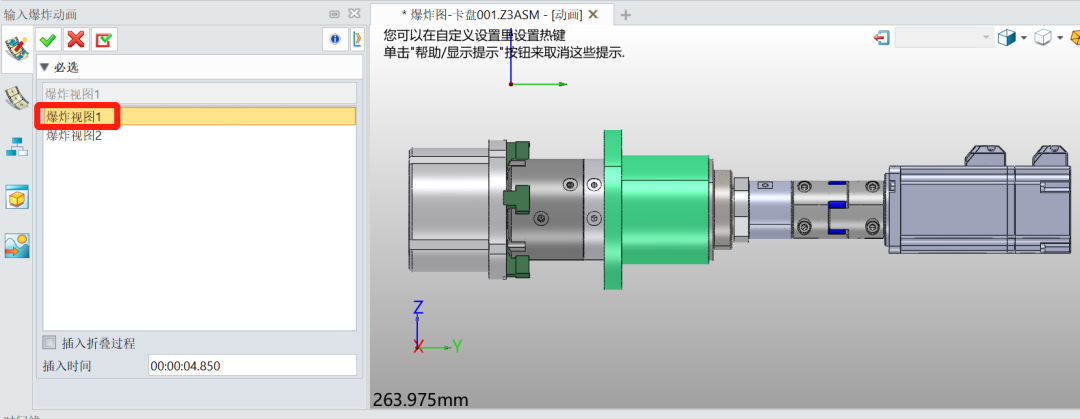

图7 输入爆炸动画

Step 4 动画输出

（1）点击【导出动画设置】，选择保存路径后，设置视频图像大小与是否压缩质量等，点击【输出】即可。

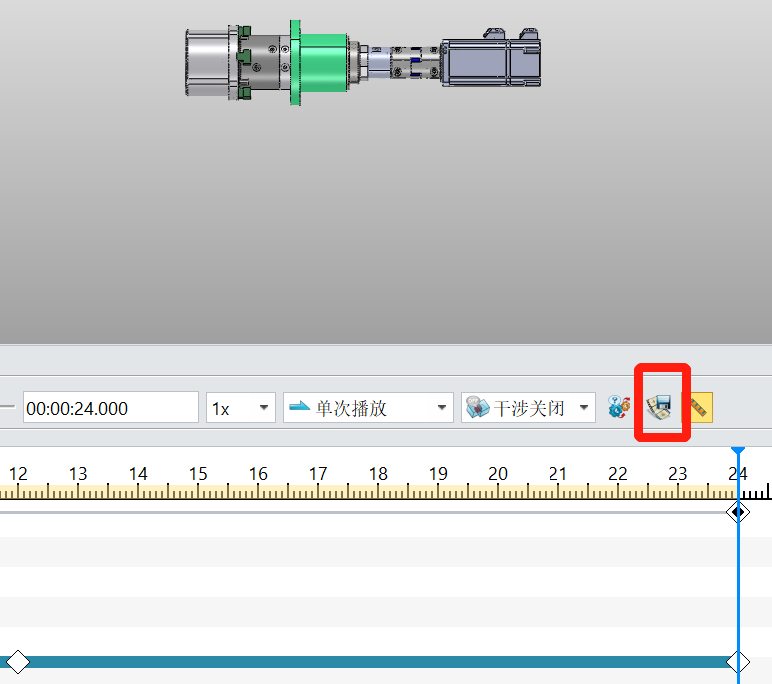

图8 导出动画

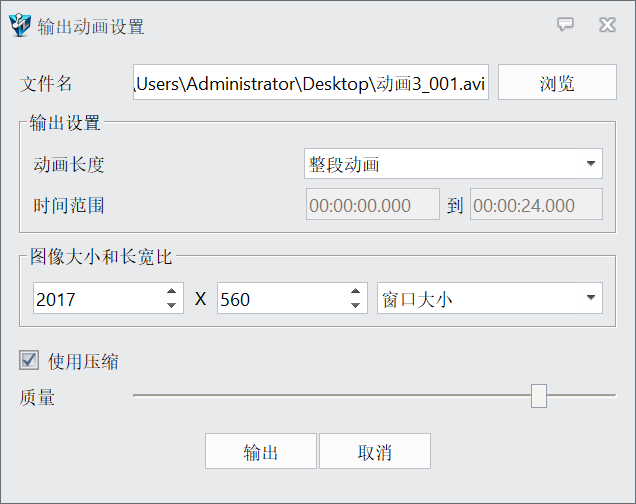

图9 动画设置

Step 5 Tips-视频优化

（1）通过管理器中的【视图管理】，可以提前设定【自定义视图】，如图10所示；

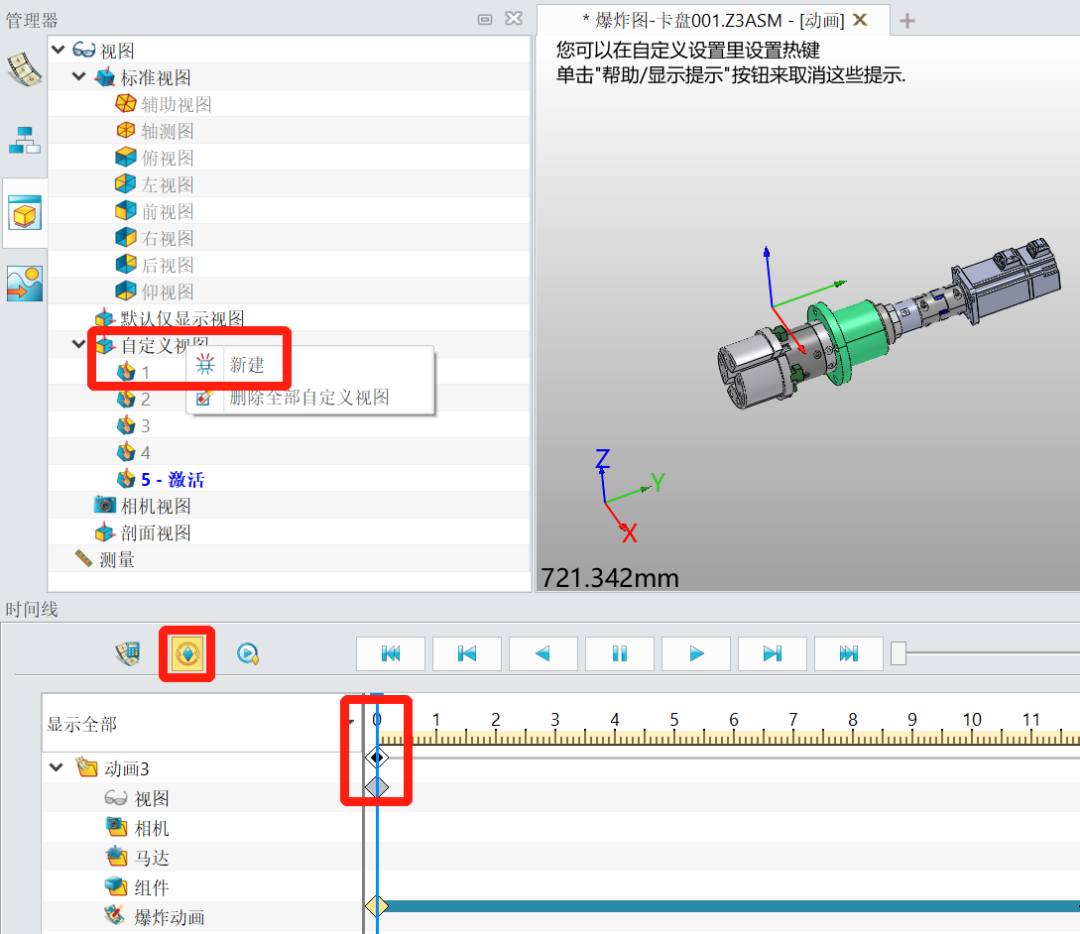

图10 自定义视图

（2）打开【自动添加关键帧】开关，将时间线调整到0点后，双击设定好的自定义视图，可以指定动画开始时装配体所处的位置视角。
