工程师Maxwell永磁电机仿真计算常见问题

仿真圈

3月前浏览287

点击图片报名查看

作者 | 仿真助手

首发 | 仿真秀App

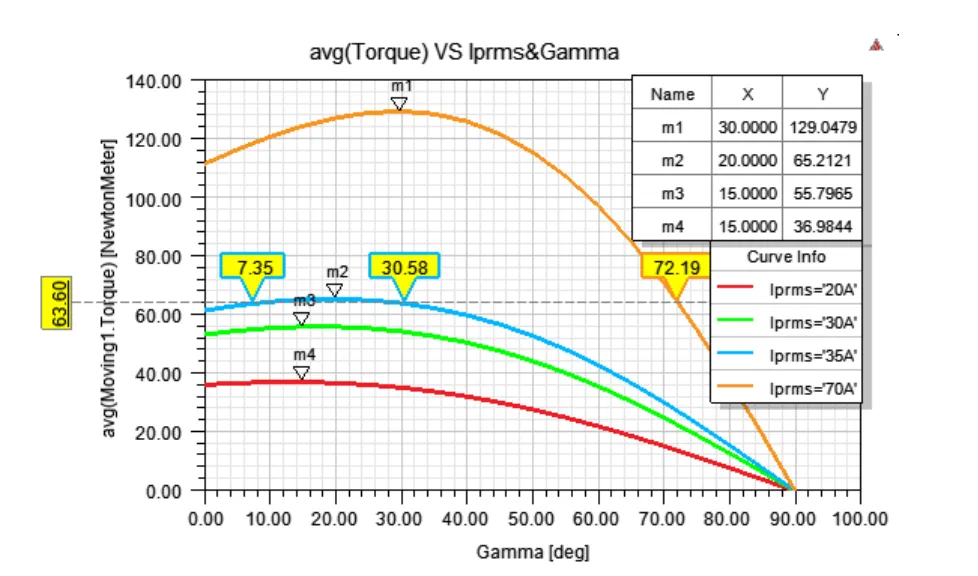

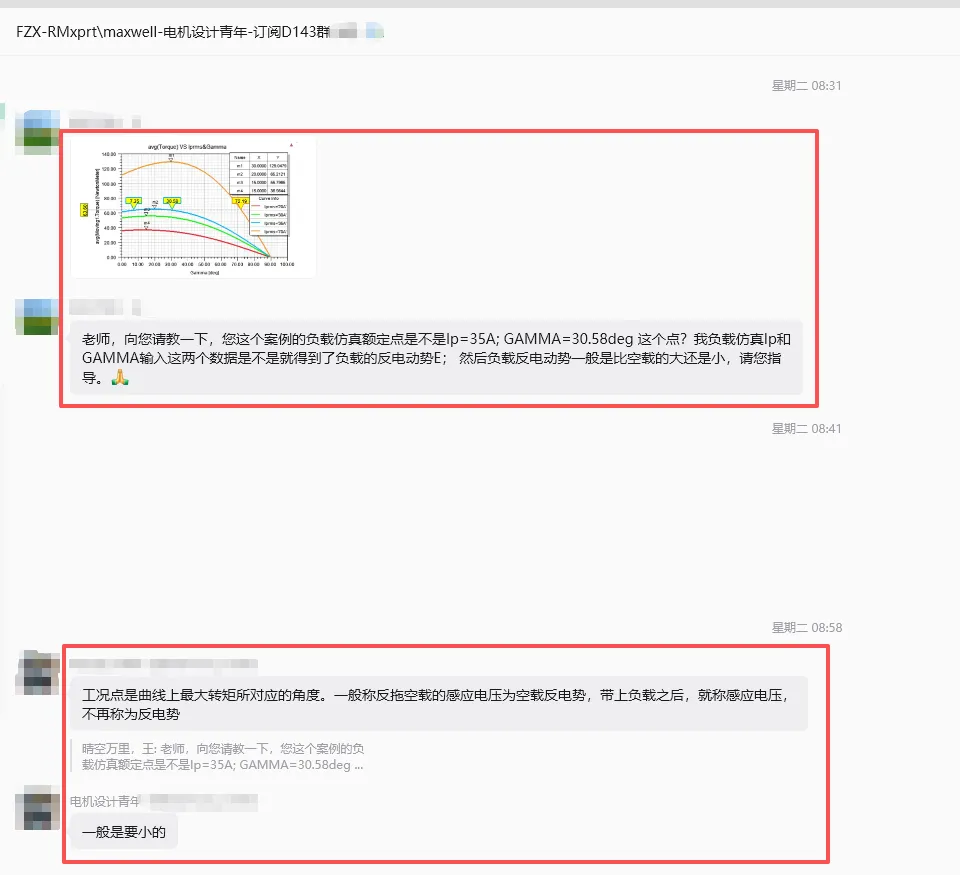

近日，一个电机工程师在做Maxwell永磁电机负载仿真，在仿真秀的VIP群里提问：“负载仿真的额定点是不是Ip=35A，GAMMA=30.58deg？输入这两个数据是不是就得到了负载的反电动势？负载反电动势一般比空载的大还是小？”

一连几个问题，看得出他卡住了。很快，电机设计青年老师出来解答。他先解释，工作点是曲线上最大转矩所对应的角度。然后说，一般称反拖空载的感应电压为空载反电势，带上负载之后就称感应电压，不再称为反电势。至于大小比较，负载的要小一些。

用户接着追问：“如果要仿真效率、功率因素、DQ轴电感这些，额定点的Ip和GAMMA取哪个数据？如果有2个点同时满足额定转矩，是不是在感应电压不超额定电压的前提下选择最小的GAMMA角度？”

老师回答得很直接：“一般是MTPA控制，先对电流扫描，找到能满足转矩的最小电流就行。反电势是转速和永磁磁链的函数，永磁磁链一般必须满足峰值转矩的要求，永磁磁链确定了，反电势也就定了。”

对话结束，用户终于解决了自己问题！这些年，仿真秀VIP群里类似的问题反复出现。很多电机工程师，尤其是刚接触Maxwell仿真的朋友，都在这些概念上打转。今天，我就把VIP群里被问得最多、最典型的4个问题整理出来，配上图，咱们一次说清楚。

问题一：反电动势和感应电压到底是不是一回事？

这是个经典“名分”问题。很多人搞混了，其实它俩物理本质相同，都是导体切割磁感线产生的感应电压。区别在于工况。

空载工况：电机被外力拖着转，没有电流输出。这时测得的电压，我们习惯叫它“反电动势”。
负载工况：电机自己转起来，带负载输出电流。这时内部的电压，我们称为“感应电压”。

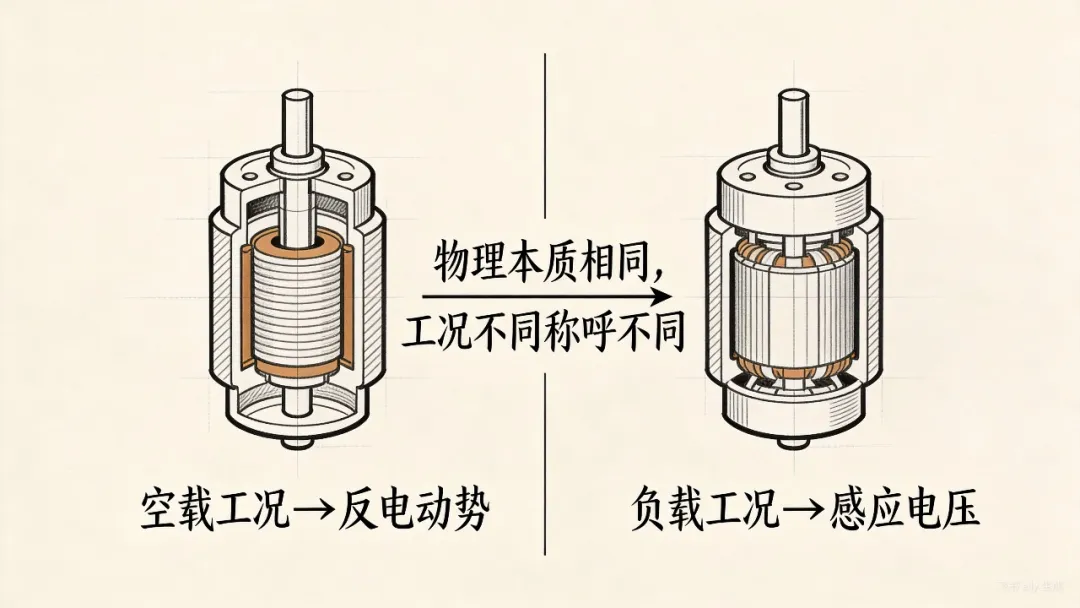

所以，你可以理解为：反电动势是感应电压在空载时的一个特例。称呼不同，是因为我们讨论的场景变了。下图清晰地展示了这种关系：

问题二：额定点电流Ip和GAMMA角怎么取？

这是设置仿真参数时最实际的困惑。用户常问：“我手头有一堆数据，到底该用哪一组作为额定点输入Maxwell？”

核心原则是“满足转矩需求的最小电流”。这通常对应MTPA（最大转矩电流比）控制策略下的工作点。

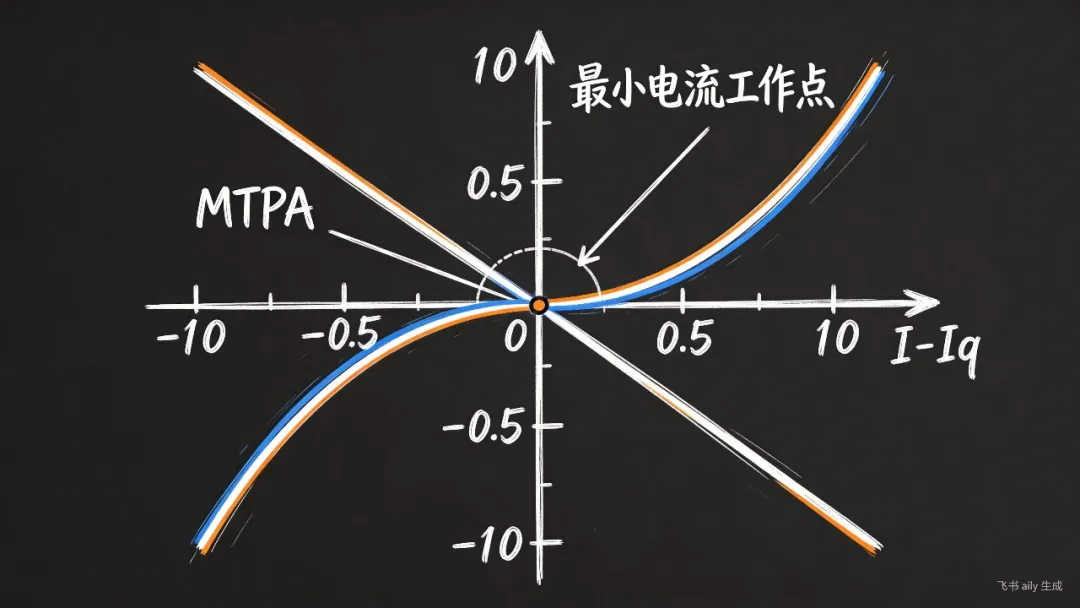

怎么找这个点？在Id-Iq坐标系里，MTPA轨迹是一条曲线，恒转矩线是另一条曲线。它们的交点，就是你要找的额定工作点——用最小的电流产生所需的转矩。盲目取一个电流和角度值，很可能不是最优解，甚至不满足电压限制。

关键步骤：做负载仿真前，先用电流扫描找到你的目标转矩对应的最小电流点（Ip, GAMMA）。这个点才是合理的仿真输入起点。

问题三：负载感应电压和空载反电动势谁大谁小？

电机设计青年老师当时直接回答：“一般是要小的。”为什么？根源在于电枢反应。

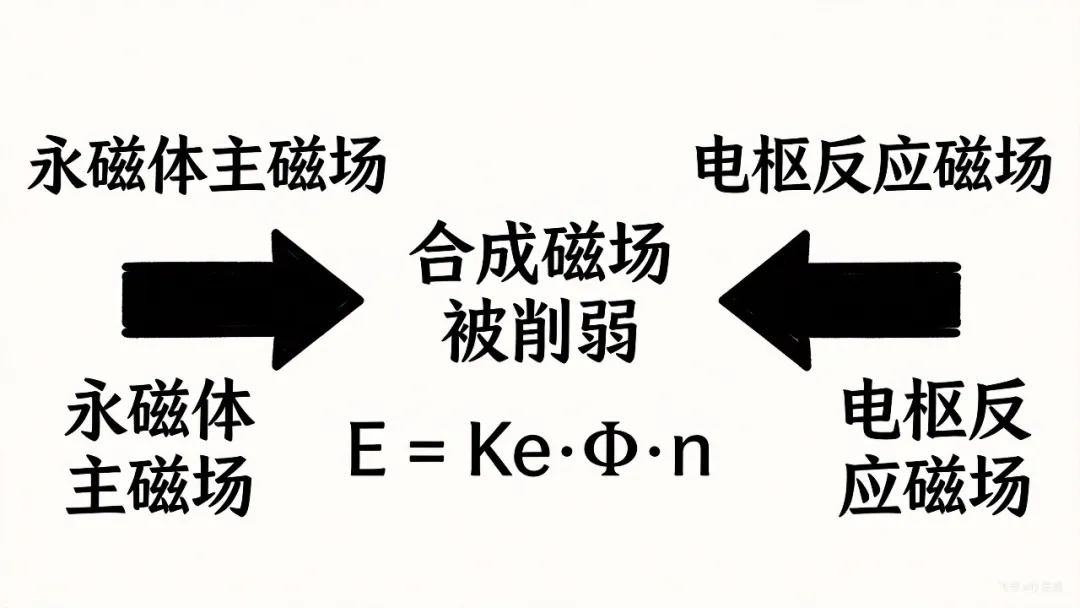

空载时，气隙磁场基本由永磁体单独建立。带上负载后，电枢绕组里通了电流，这个电流也会产生磁场（电枢反应磁场）。对于最常见的永磁同步电机，这个电枢磁场往往是去磁作用的，它会削弱永磁体产生的主磁场。

根据公式E = Ke · Φ · n（感应电动势 = 电势常数 × 磁通 × 转速），磁通Φ被削弱了，在相同转速n下，感应电压E自然就变小了。所以，负载感应电压通常小于空载反电动势。

问题四：多个工作点满足转矩时怎么选？

仿真时，尤其是做参数化扫描后，你可能会发现有好几个（Ip, GAMMA）组合都能输出目标转矩。这时候怎么选？用户问到了点子上：在感应电压不超额定电压的前提下，选择最小的GAMMA角。

这背后是工程上的权衡：

首要条件：转矩必须达标。
硬性约束：感应电压不能超过控制器或电源能提供的额定电压，否则实际运行不了。
优化目标：在满足前两者的众多选项中，选择GAMMA角最小（通常也意味着电流更小、效率可能更优）的点。

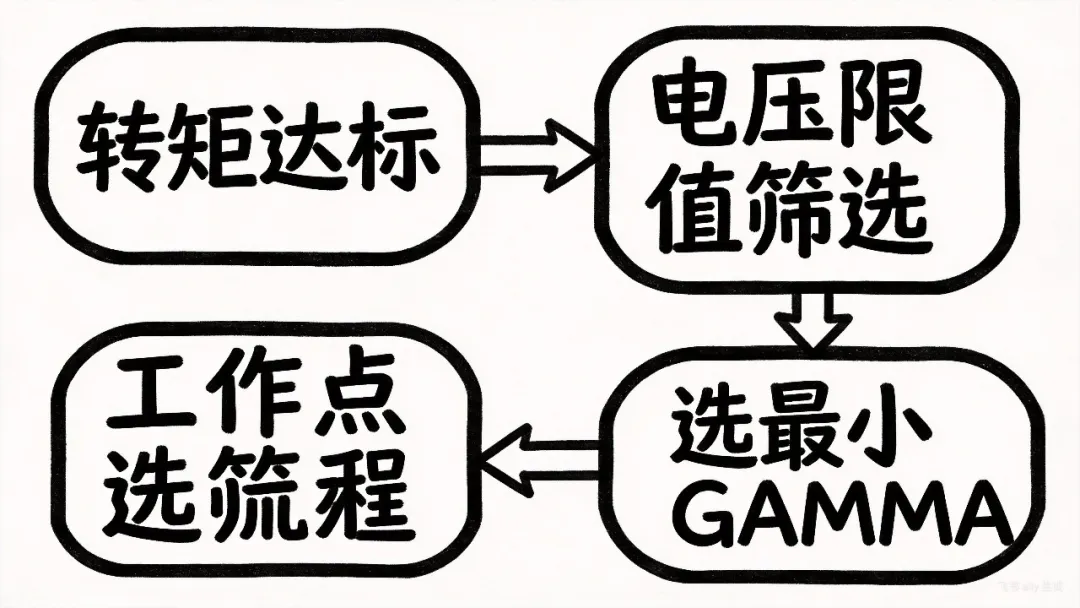

决策路径可以总结为以下流程图：

一句话总结：仿真不是找任意解，而是找满足性能（转矩）、符合约束（电压）、且尽可能优（电流小）的工程可行解。

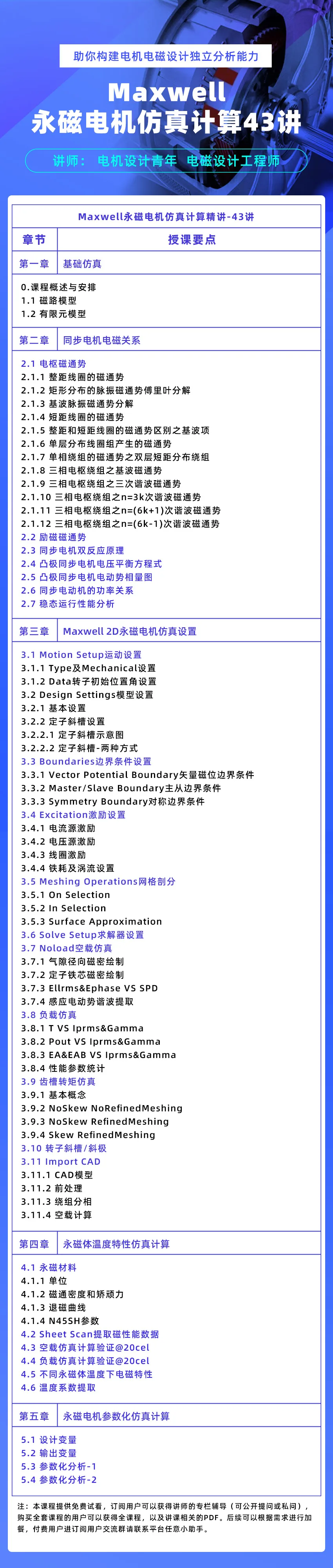

Maxwell永磁电机仿真计算精讲43讲
