CAD提效工具 | 5个DWG格式转换神器，一键搞定批量转换！

在与外部合作伙伴进行图纸交互时，对方发来的文件往往是DXF格式，而设计师需要统一使用DWG格式进行归档和编辑。当这类跨平台协作涉及大批量文件时，如果只靠CAD自带的“另存为”功能一个一个手动转换，效率极低，也容易遗漏。

这时候，我们可以使用中望CAD提效工具来帮助提高效率——【DXF批量转DWG】工具。

【DXF批量转DWG】工具下载后，开箱即用，操作简单：

• 双击打开下载好的程序；

• 通过【选择文件】或【选择文件夹】方式选择需要转换的*.dxf文件或文件夹；

• 指定转换文件和文件格式和保存位置，点击【转换】，即可完成*.dxf文件批量转换为*.dwg文件的操作。



在设计协作中，不同设计师使用的CAD版本不一，有些是高版本，有些是低版本。对于大批量的图纸交互，经常遇到打不开CAD高版本保存的文件，逐个手动转换不仅繁琐，也影响效率。

这时候，我们可以使用中望CAD提效工具来帮助提高效率——【DWG版本转换器】工具：

• 支持DWG或DXF文件互转，覆盖R12到2018达18种格式。

• 支持批量转换：将单个文件或文件夹中所有文件加入到列表，一键转换。

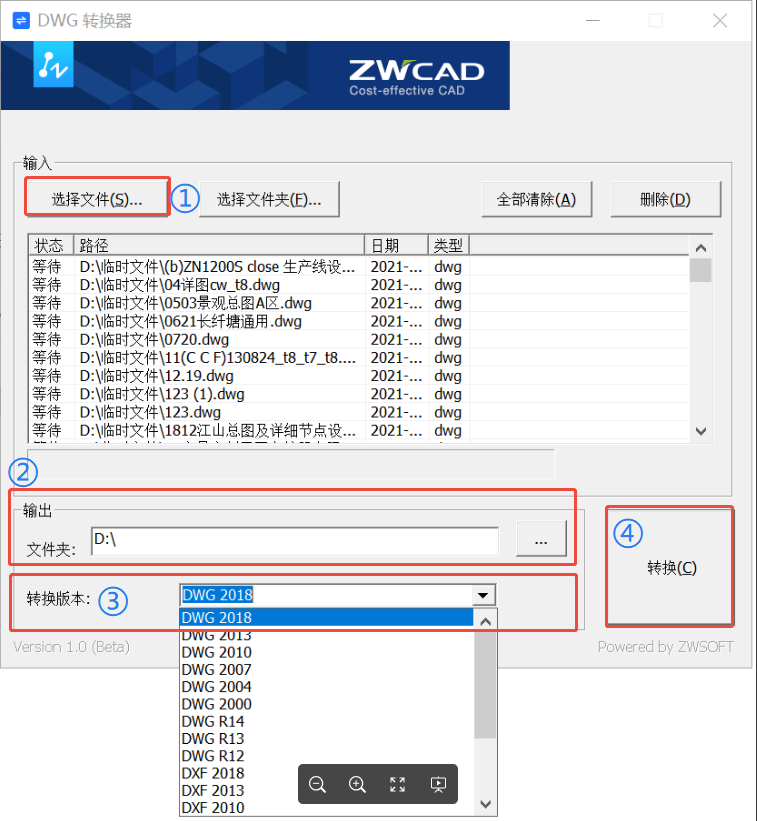

【DWG版本转换器】无需安装，下载后，直接运行：

• 双击打开下载好的程序；

• 通过【选择文件】或【选择文件夹】方式选择需要转换的*.dwg文件；

• 指定转换文件和文件格式和保存位置，点击【转换】，即可完成图纸版本的转化。

在日常协作中，有时客户发来的是PDF格式的图纸，而设计工作需要在DWG中编辑修改。若要将PDF直接生成独立的DWG文件，并一次性处理多张图纸，手动操作显然效率太低。

这时候，我们可以使用中望CAD提效工具来帮助提高效率——【PDF批量转DWG】工具。

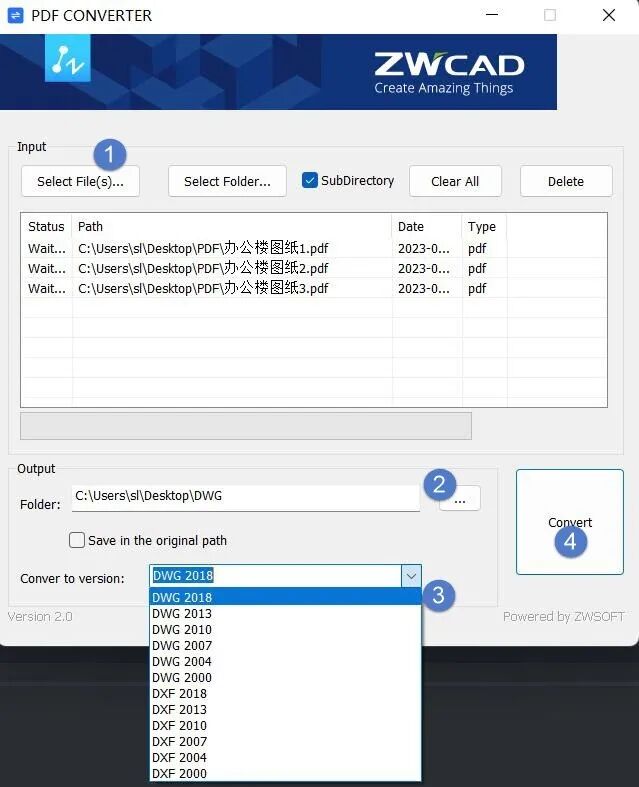

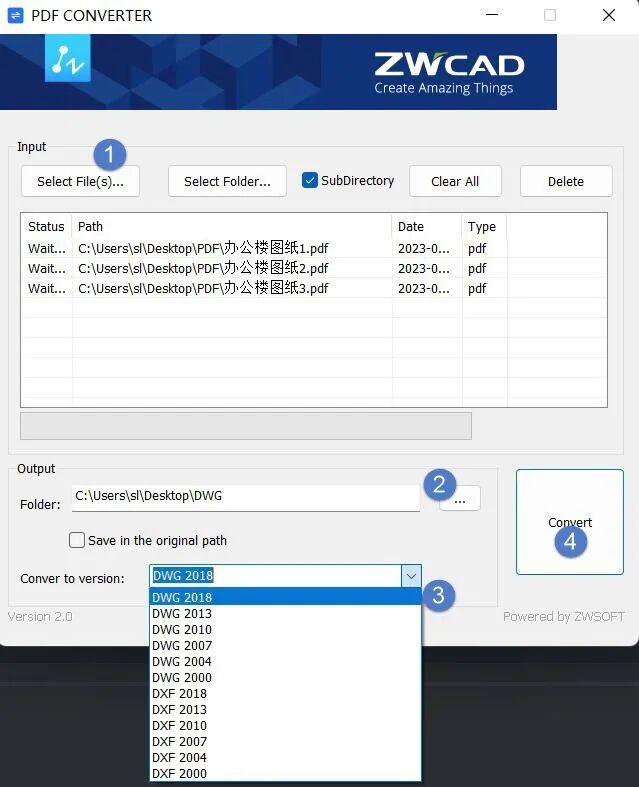

【PDF批量转DWG】插件，需要加载到中望CAD后使用：

• 打开中望CAD，通过【APPLOAD】命令加载下载好的插件；

• 加载完成后，CAD中命令行输入【PDFCONVERTER】；

• 指定转换文件、文件格式和保存位置，点击【Convert】，即可完成图纸版本的转化。



KML是地理信息行业通用的标准交换格式，能够确保图纸在GIS类软件中准确呈现。在将CAD图纸导入地图软件或GIS平台时，通常需要先将DWG文件转换为KML格式。

这时候，我们可以使用中望CAD提效工具来帮助提高效率——【DXF批量转DWG】工具。

【DWG转KML】插件，需要加载到中望CAD后使用：

• 打开中望CAD，通过【APPLOAD】命令加载下载好的插件；

• 加载完成后输入快捷键命令【ACAD2KML】；

• 在弹出的界面上进行【运算参数设定】；



• 设定完成后，点击确定便可输出为KML格式文件。

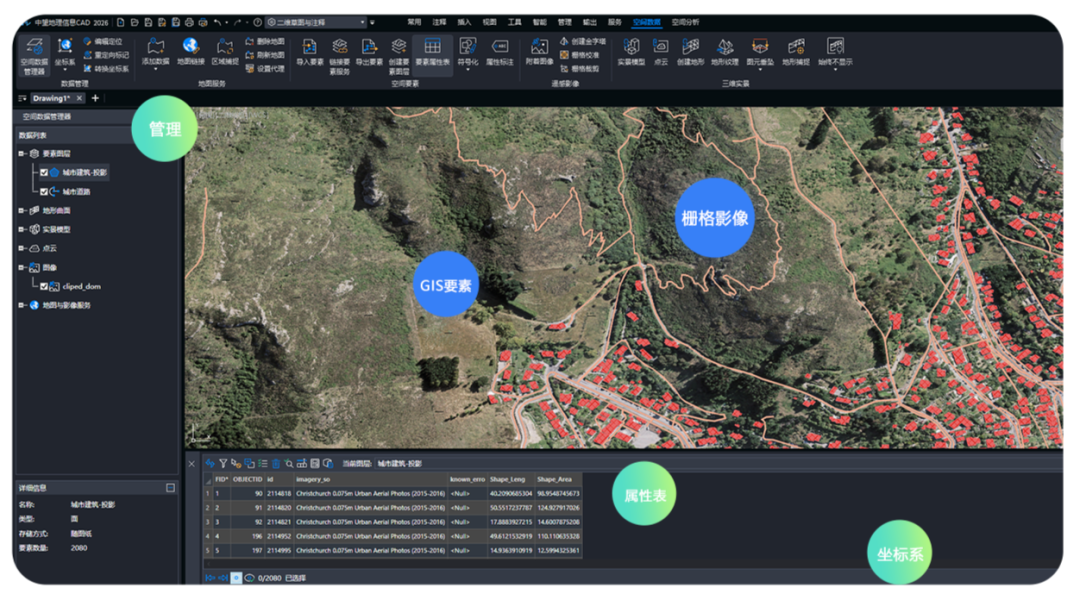

针对CAD图纸与GIS数据的衔接需求，中望CAD平台还开发了CAD+GIS一体化平台——中望地理信息CAD，支持CAD与GIS数据无缝衔接，轻松转换CAD图元为GIS要素，并支持GIS要素编辑。

中望地理信息CAD，集GIS数据处理与CAD工程制图功能于一体，支持GIS数据生产与建库：

• 支持坐标系转换，将北京54、西安80等历史数据批量迁移至2000国家大地坐标系，盘活存量图纸；

• 将CAD图元直接转化为带属性的GIS要素，通过字段计算器实现属性批量填充与更新；

• 提供栅格校准功能，激活无坐标的老影像和扫描图纸，让历史资产重新纳入生产流程；

• 内置拓扑检查工具，在数据生产过程中实时校验，确保成果符合GIS入库标准；
