火箭工程师不只是造发动机！整流罩分离仿真也是必修课

仿真圈

1月前浏览304

点击文尾阅读原文报名

作者 | 力学AI有限元仿真秀专栏作者

首发 | 仿真秀App

很多普通工科生一提到“航天”，第一反应往往是发动机、控制系统、轨道计算，好像只有最核心、最神秘的岗位才算真正进入了航天赛道。但真实的火箭工程远不是这样。

一枚火箭能不能成功完成任务，不只取决于发动机能不能点火，也取决于很多看起来“不那么显眼”的结构能不能按设计工作。

比如整流罩。

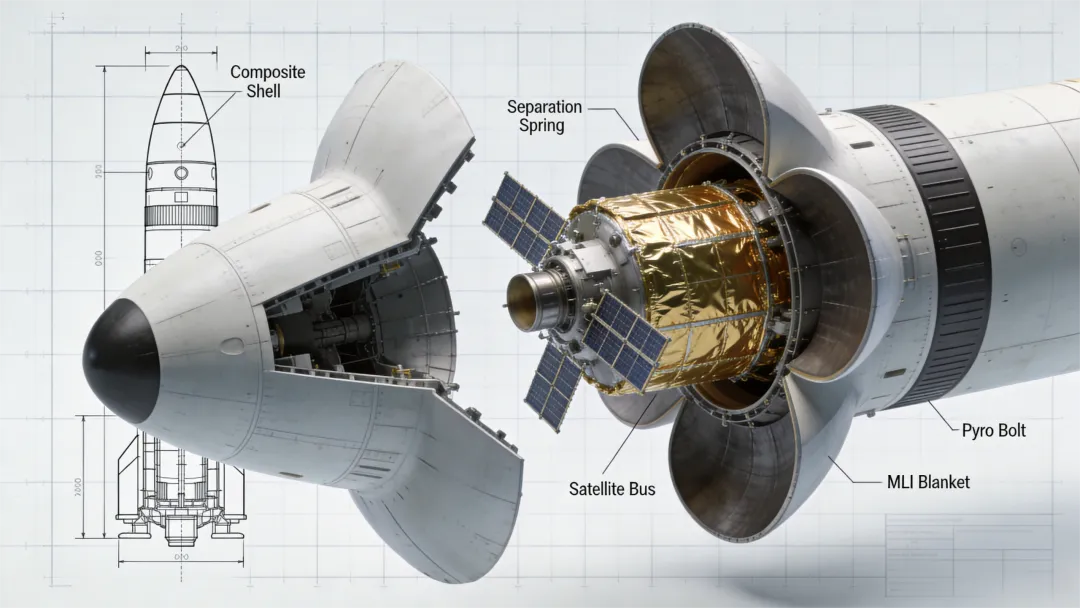

火箭正在抛弃整流罩

整流罩的任务，是在火箭穿越大气层时保护卫星和有效载荷，避免它们受到气动力、气动热和声振环境的影响。等火箭飞出稠密大气层后，整流罩又必须按时、可靠、干净地分离出去。

听起来像是一个简单的“打开外壳”的动作，但真放到工程里，它一点也不简单。整流罩分离涉及结构、动力学、材料、弹簧载荷、铰链机构、接触关系、有限元建模和结果后处理。它不是某一个软件按钮能解决的问题，而是一个典型的航天工程仿真问题。

在我的仿真秀官网视频课程《运载火箭整流罩Abaqus分离动力学全流程教学：掌握四大航天仿真核心能力》的第3章《参数化建模仿真分析系统》讲的，正是这样一件事：如何把火箭整流罩分离过程，从一个单独的 ABAQUS 模型，做成一个可以快速改参数、自动建模、自动计算、自动出结果的平台。这件事对想进入航天仿真方向的工科生来说，很值得看。

整流罩分离，为什么值得单独研究？

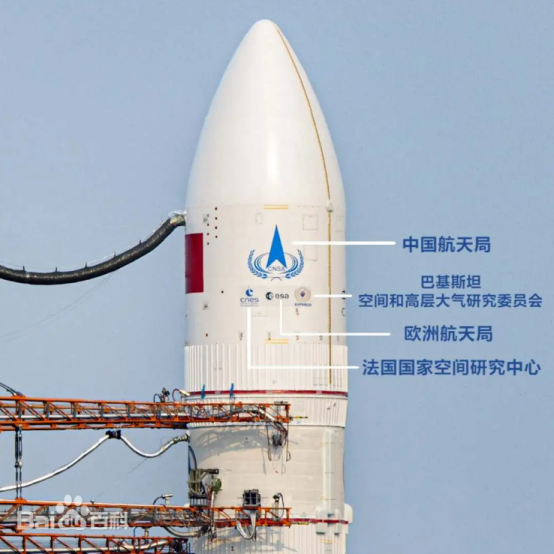

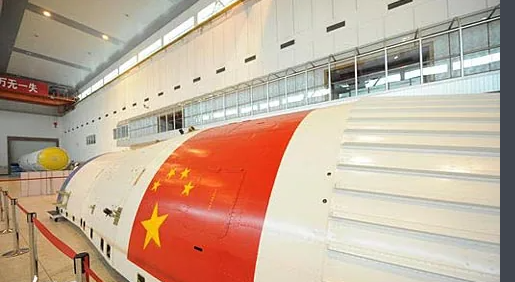

整流罩是火箭的重要组成部分。它不是简单罩在外面的“壳”，而是一个由多个结构段、连接件和分离装置组成的复杂系统。

一个典型整流罩通常包括端头帽、前锥段、柱段、后锥段、环框、桁条、弹簧、铰链和铰链支座等结构。

在发射前，它要包裹和保护卫星；在飞行过程中，它要承受气动载荷、振动和热环境；到了指定高度，它还要完成可靠分离，不能碰撞卫星，也不能影响后续飞行。

所以，整流罩分离不是“分开就行”，而是要回答一系列工程问题：

分离角速度是否合适？
两瓣整流罩运动是否对称？
弹簧力设置是否合理？
铰链位置是否影响分离姿态？
分离过程中是否存在碰撞风险？
结构应力和变形是否在可接受范围内？

这些问题靠经验拍脑袋不行，需要通过有限元仿真和动力学分析来判断。

这也是为什么课程第三章首先从整流罩模型组成讲起，因为只有先弄清楚结构由哪些部分组成，后面的参数化建模才有意义。

从“建一个模型”到“做一个建模系统”

很多学生刚开始学 ABAQUS，通常是手动建一个模型：画几何、赋材料、装配、划网格、加边界条件、提交计算、看结果。

这当然是入门必经阶段。

但在真实工程里，一个模型往往不够用。

因为整流罩的构型、尺寸、框架数量、材料属性、弹簧布置、载荷大小都可能发生变化。如果每改一次参数都重新手动建模，不仅效率低，而且很容易出错。

这时候，参数化建模的价值就出来了。

课程第三章的思路是：先在 ABAQUS 中建立一个基准整流罩模型，然后解析 ABAQUS 生成的 rpy 文件，提取其中的关键建模逻辑，再用 Python 对这些建模过程重新组织。

简单说，就是把原来“人手动点软件”的过程，变成“程序自动生成模型”的过程。这样一来，后续只要修改输入参数，就可以自动生成不同构型的整流罩模型。这就是工程仿真从“会用软件”走向“会开发工具”的一个关键转变。

会操作 ABAQUS 是第一层能力；能读懂 rpy 脚本，是第二层能力；能用 Python 重写建模流程，是第三层能力；能把它封装成一个给别人使用的平台，才是真正接近工程应用的能力。

参数化到底参数化了什么？

在第三章里，参数化建模主要围绕几个方面展开。

第一类是部件参数化

整流罩不同部段的尺寸、形状、框架位置、连接关系都可能变化。比如端头帽、前锥段、柱段、后锥段，以及对应的环框、桁条等，都需要被拆解成可控制的参数。

这样做的好处是，当整流罩长度、半径、分段数量或局部结构发生变化时，不需要重新画整个模型，而是通过参数驱动几何变化。

第二类是材料参数化

不同部段可能采用不同材料，比如复合材料、金属材料或其他结构材料。材料参数如果写死在模型里，后续调整会很麻烦。参数化以后，就可以在界面中统一设置材料属性，提高模型修改效率。

第三类是弹簧力参数化

整流罩分离通常依靠弹簧、铰链等机构实现。弹簧数量、位置、初始长度、高度、间隔角度和弹簧力大小，都会直接影响分离过程。

这些参数一旦可以自由调整，就能很方便地比较不同弹簧布置方案对分离运动的影响。

第四类是框架和桁条参数化

整流罩不仅有外壳，还有内部加强结构。框架数量、框架形式、间距、桁条形状都会影响结构刚度和运动响应。

第三章中还提到，可以通过界面对 T 型框架、L 型框架以及几字形长桁条等结构进行选择和设置，这就让模型更接近真实工程中的多构型对比。

第五类是网格和分析流程参数化

有限元模型不只是几何，还包括网格、分析步、载荷、边界条件和接触设置。只有这些环节也被纳入流程，参数化建模才不是一个“空壳”，而是真正可以用于计算分析的模型生成系统。

为什么还要做 PyQt 界面？

如果只是给自己用，写几个 Python 脚本也能完成参数化建模。

但如果想让这个工具真正服务工程分析，就不能只停留在代码层面。

因为不是每个使用者都愿意直接改脚本，也不是每个工程师都熟悉 Python 代码。一个清晰的图形界面，可以大大降低使用门槛。

课程的第三章中用 PyQt 搭建了一个参数输入和仿真分析平台，把原本分散在代码里的参数，整理成可以交互输入的界面。

这一步很关键——它把“脚本工具”变成了“工程软件雏形”。

用户可以在界面中设置整流罩部段尺寸、框架形式、桁条参数、弹簧布置、材料属性等信息，然后由后台程序自动完成 ABAQUS 建模、提交分析和结果处理。

这就是一个很典型的工程软件开发思路：

前端负责参数输入和交互；
后端负责建模逻辑和计算流程；
ABAQUS 负责有限元求解；
Python 负责数据提取和自动化处理；
最终输出结果曲线、运动过程和分析报告。

对研究生或转方向学习者来说，这类工作其实很有参考价值。它不是单纯做理论，也不是单纯点软件，而是把有限元、编程、工程建模和界面开发结合到了一起。

这种能力在航天、汽车、机械、结构仿真岗位里都很吃香。

真正有用的仿真，不止是出一张云图

很多初学仿真的人，容易把注意力放在“模型做出来了没有”“云图好不好看”。

但工程仿真的最终目的，不是出图，而是为设计决策提供依据。

第三章后半部分讲到结果查看和自动报告生成，这一点其实很重要。

计算完成后，系统可以提取分离角速度、角加速度、速度、加速度等运动特性，也可以查看整流罩的动态分离过程。

这些结果比单纯的应力云图更直接，因为整流罩分离分析最关心的是运动过程是否可靠。

比如：

整流罩是否顺利打开？
分离角度是否满足要求？
分离过程中是否出现异常振动？
速度和加速度变化是否合理？
两瓣结构是否存在碰撞风险？

此外，系统还可以根据 ODB 文件自动提取节点位移、转角等数据，并进一步生成曲线和报告。

这一步看似是后处理，实际上很能体现工程思维。

因为真实项目中，仿真结果不是给自己看的，而是要给团队、老师、客户或评审专家看的。你不仅要算出来，还要讲清楚；不仅要有数据，还要有结论；不仅要能展示，还要能复现。

自动报告生成的意义就在这里。

它可以把模型类型、半径参数、部件设置、材料类型、弹簧数量、装配方式、载荷设置、边界条件，以及转角、角速度等结果曲线统一整理出来。

这才是完整的工程闭环。

写在最后：想进航天仿真，别只学软件按钮

这一章最值得普通工科生借鉴的地方，不只是“做了一个整流罩参数化建模系统”，而是它展示了一条很清晰的工程能力成长路径。

会用 ABAQUS 建立有限元模型；
理解整流罩结构和分离过程；
读懂 ABAQUS 的 rpy 建模脚本；
用 Python 实现参数化建模；
用 PyQt 封装成可交互平台；
自动提取结果并生成分析报告。

这条路线非常适合想往航天结构仿真、有限元分析、工程软件开发方向发展的本科生、研究生和转方向学习者。

本科生可以先从一个完整的仿真案例入手，不要只保存几张云图，而要把建模过程、参数设置、边界条件和结果解释整理清楚。

研究生可以进一步把自己的模型和论文工作转化成工程工具，比如写成脚本、做成流程、封装成小平台。

转方向学习者则可以从“软件操作 + Python 自动化 + 工程案例”这个组合切入，比盲目补一堆理论更容易形成作品。

航天工程需要顶尖专家，也需要大量能把具体问题拆开、建模、计算、验证和表达清楚的工程师。

总之，在我看来，火箭工程师不是只会造发动机的人。能把一个整流罩分离过程建成模型、写成程序、算出结果、生成报告的人，同样是在做真正的航天工程。
