在这样的背景下,空气悬置(Air Mount) 正凭借其独特的结构和性能优势,成为下一代悬置技术的有力竞争者。结合近期披露的一份行业技术论坛资料,我们来深度拆解空气悬置的设计理论与工程实践。
很多人误以为空气悬置的阻尼仅靠橡胶变形产生,这其实是一个误区。其核心机理在于气体通过节流孔产生的粘滞流效应。

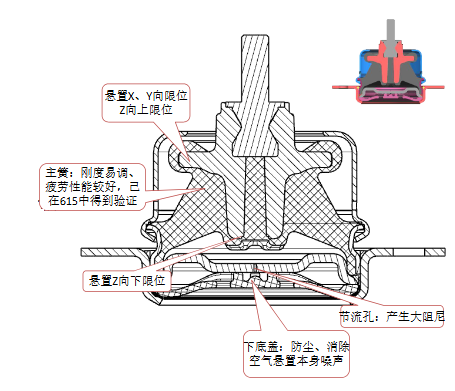

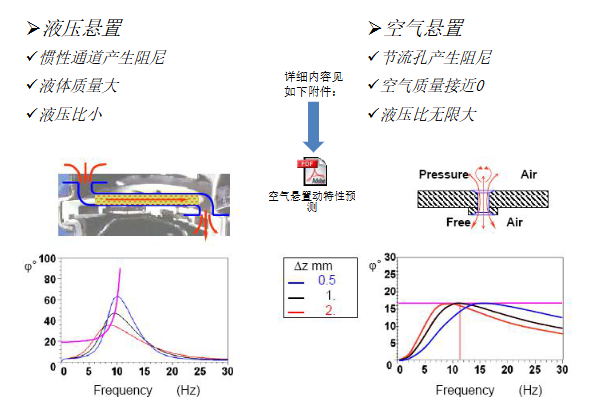

通过对比液压悬置与空气悬置的阻尼产生机理,可以看出两者的本质差异:
类型 | 阻尼来源 | 工作介质质量 | 液压比 |
|---|---|---|---|
液压悬置 | 惯性通道 | 液体质量大 | 液压比小 |
空气悬置 | 节流孔 | 空气质量 ≈ 0 | 液压比无限大 |
在低真空、高压差的工况下,气体流经小孔时呈现粘滞流状态,惯性力极小,内摩擦力起主导作用,从而产生显著阻尼。由于空气几乎无质量且可压缩性强,其“液压比”理论上无限大,这使得空气悬置在低频段拥有更宽的阻尼窗口。

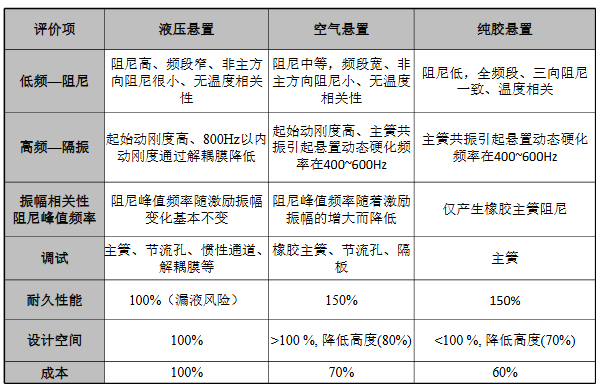

为了更直观地展示空气悬置的定位,我们将它与传统的液压悬置、纯胶悬置进行了全维度对比:
评价项 | 液压悬置 | 空气悬置 | 纯胶悬置 |
|---|---|---|---|
低频阻尼 | 高、频段窄、非主向阻尼小 | 中、频段宽、非主向阻尼小 | 低、全频段三向一致 |
高频隔振 | 800Hz内需解耦膜辅助 | 主簧共振硬化 400–600Hz | 主簧共振硬化 400–600Hz |
振幅相关性 | 峰值频率基本不变 | 振幅↑ → 峰值频率↓ | 仅橡胶阻尼 |
调试难度 | 高(主簧/节流孔/通道/膜片) | 中(主簧/节流孔/隔板) | 低(仅主簧) |
耐久性能 | 100%(有漏液风险) | 150% | 150% |
设计空间 | 100% | >100%(高度仅需80%) | <100%(高度70%) |
综合成本 | 100% | 70% | 60% |
数据不会说谎,空气悬置的优势非常突出:
降本:综合成本仅为液压悬置的 70%。
省空间:安装高度可降至液压悬置的 80%,极大缓解机舱布置压力。
高可靠:无液体灌注,彻底杜绝漏液风险,耐久性能提升 50%。
根据成熟项目的开发经验,空气悬置的设计有着严格的参数边界。

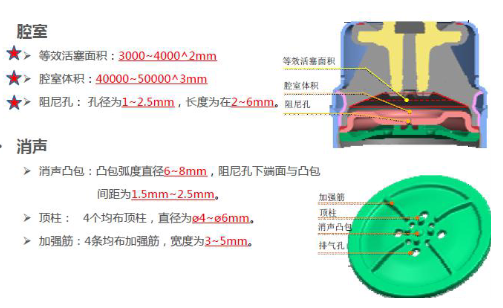

1. 关键结构参数
主簧几何:内侧角控制在 15°~35°(保证等效活塞面积),外侧角 50°~75°,最薄处厚度需 ≥10mm。
腔室设计:等效活塞面积 3000~4000 mm²,腔室体积 40000~50000 mm³。
阻尼孔(核心):孔径 1~2.5mm,长度 2~6mm。这是调节动特性的“旋钮”。
2. 噪声抑制(NVH关键点)
由于气体高速流过小孔易产生气流噪声(嘶嘶声),必须设计消声结构:
采用 PA66+35GF(玻纤增强尼龙)材质的消声板。
设置特定弧度的消声凸包,并与阻尼孔保持 1.5~2.5mm 的间距。
配合均布的顶柱和加强筋,既防噪又补强。
在某车型(SGM318)的开发过程中,工程师针对阻尼孔形态进行了6组对标测试,核心变量为“直管vs弯管”以及“管长(25/55/85mm)”。
测试结果揭示了非常清晰的规律:
管长效应:在同类型(直/弯)下,管长越长,峰值频率和阻尼值越大。例如直管方案,从25mm增至85mm,峰值频率从8.0Hz提升至12.0Hz,阻尼值也随之增大。
形态效应:阻尼孔长度相同时,直管的峰值频率和阻尼值均略大于弯管。
这一结论证明了空气悬置具备极佳的可调校性。相比液压悬置需要同时调整主簧、惯性通道、解耦膜等多个变量,空气悬置仅需优化主簧和节流孔结构,即可实现目标性能,大幅缩短了开发周期。

空气悬置并非全新的概念,但得益于材料工艺和结构优化的进步,它正在克服过去阻尼可控性差、噪声难处理的短板。
对于追求低成本、高可靠性、紧凑布局的新能源车和前驱车型而言,空气悬置提供了一个极具诱惑力的替代方案。未来,动力总成悬置市场或许真的将迎来一场从“液压”到“空气”的换代潮。
