都说硬件工程师靠熬,那到底怎么熬才有用?

1月前浏览572
前段时间,咱们一位知识星球的朋友提问:我想看看资深硬件工程师的来时路。
大伙都知道硬件在很大的程度上比较吃经验,翻译过来就是一句话:都说硬件工程师靠熬,那到底怎么熬才有
今天咱们就来聊聊这个话题。

咱们先做一个选择题。

你面前有两份简历,一份写着:10年硬件设计经验,另一份写着独立主导过8款产品量产,累计解决过40多个硬件疑难杂症你觉得哪个更有说服力?

大部分人都会选第二个,对吧?这就引出一个很有意思的问题:

我们嘴里常说的经验,好像从来不是一个时间概念,而是一个事件概念。

既然经验不是熬年头熬出来的,那怎么熬才有用?下面简单聊聊我的看法。

01

刚入行时,大家都一样

刚入行那会儿,大家都一样。老大扔过来一份参考设计,说照着画就行。新手就老老实实照着画,画完了,板子也能跑,很开心。

但经验就是从这儿开始分叉的。

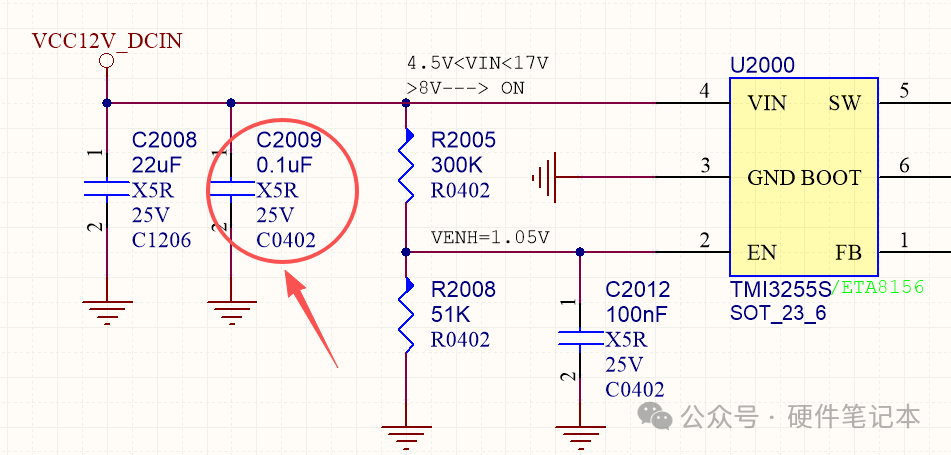

有的人画完就完了,下次换个芯片,还是照着画。画了三年,本质上是在重复第一年的动作。而另一种人,画的时候脑子里会冒出一些念头:这个0.1uF的电容,为什么偏偏是0.1uF?换成1uF会怎样?不焊又会怎样?参考设计里电源入口放了22uF和0.1uF各一颗,但我板子面积不够了,能不能只用一颗10uF?

他可能当时没去深究,但记在了心里。等到某次调试出了问题,波形不对,他突然想起当初那个疑问,回头一查资料、一算公式,豁然开朗,原来0.1uF负责滤除多少频率范围的噪声,跟PCB的寄生电感有关系。那一刻,这个知识点就不再是书本上的字了,它变成了脑子里的肌肉记忆。

所以,熬的第一层意思,不是熬时间,是熬你的脑子 别光动手,动完手要动脑子,把做出来变成想明白。每一次追问,都在你脑子里多打一个桩。追问得越多,桩打得越密,后面再遇到新问题,脑子里那根线就能连上。

02

经验是调出来的

很多人有个错觉,觉得经验是靠看书、看视频、听课积累出来的。但硬件这行有个残酷的现实:你没有亲手调过的电路,就不算真正懂

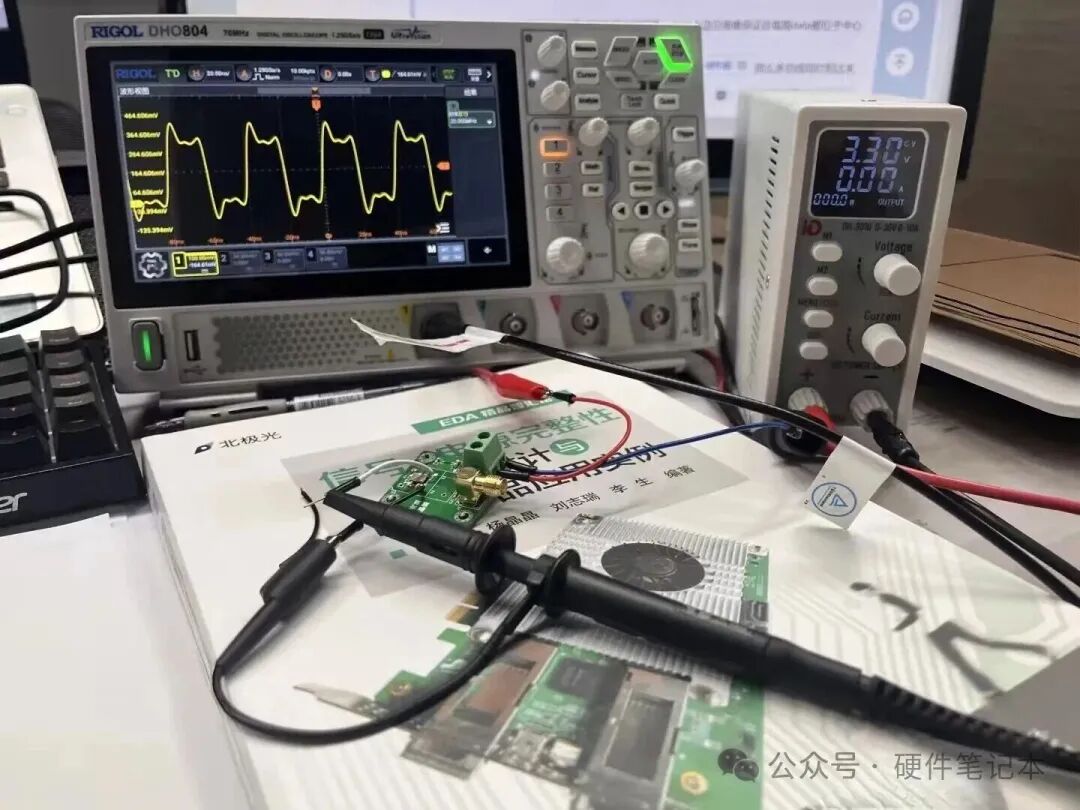

你可以把Buck电源的原理倒背如流,计算电感电流纹波算得比谁都溜。但当你拿到第一版PCB,上电之后发现输出电压一直在抖,你拿着示波器探头到处戳,最后发现是反馈电阻的取样点刚好走在了电感下方,被开关噪声干扰了。

你把这个点找出来,改版,搞定。从此以后,你再画DC-DC电路的时候,手会自动把反馈走线绕开电感区域,不用动脑子。

这个东西,哪本书教过你?没有。它就是你在真实场景里,用自己的时间和精力换来的。

所以,熬的第二层意思,是熬你的手 经验的本质,是你在一次次预期和实际结果的偏差中,修正出来的判断力。 每一次偏差,都是经验值的一次增长。不怕出问题,每解决一个,经验值就涨一截

03

经验有可迁移性

有些工程师,干了五六年,发现自己好像只会做某一类产品。换个行业、换个方案,立马心里发虚。他会觉得:我之前那几年的经验是不是白费了?

其实不是。

比如你以前做消费电子,天天跟EMI做斗争,知道了怎么布时钟线、怎么加磁珠、怎么处理屏蔽罩。后来你转去做工业设备,虽然芯片换了、电压等级变了,但电磁兼容的底层逻辑没变。你能把以前总结的那套如何识别干扰源、如何切断耦合路径的方法论,直接搬过来用。

再比如你调试过一块板子,发现I2C通信总是不稳,最后查出来是上拉电阻阻值选大了,边沿太缓。这个经历教会你的,不只是I2C上拉电阻要选XX欧姆,那是死的。你真正积累下来的,是 遇到数字接口通信异常时,第一步要先看波形边沿是否满足时序要求”这个排查思路。这个思路,以后用在SPI、UART、甚至并行总线上,照样管用。

有经验的工程师跟普通工程师的区别,就是前者能从具体问题里抽出通用的套路,后者只记住了具体的答案 有了套路,换什么领域都能快速上手。

所以,熬的第三层意思,是熬你的方法论 别只记答案,要把经历提炼成方法,让经验能随身带走。

04

经验的大幅跃升,发生在你教别人的时候

这个可能很多人没意识到。

当你自己闷头做项目,有些东西似是而非也能混过去。一旦你要给同事讲清楚为什么这么设计,有时候要想讲清楚,这个过程不容易,但也极其有效。

你会发现,原来自己有些理解是断档的,有些推论是站不住脚的。为了把别人讲明白,你得回去查资料、做仿真、补计算。一圈折腾下来,你在这个点上的理解深度,远超自己闷头干三遍。

以别怕分享。输出是最好的输入。

05

真正资深的人,都有一种归零的能力

最后说一个反直觉的体会。

我认识一个做嵌入式做了十几年的老工程师。有一次有个项目要用一种他从来没接触过的知识,他一点没端架子,跟年轻工程师一样,花了两天时间把这个知识点的来龙去脉、控制逻辑、关键参数全部啃了下来,第三天就开始做方案验证。

他后来跟我说了一句话,我印象特别深。

这就是真正资深的人,最内核的东西。他清楚,具体的技术方案会过时,芯片会换代,但解决问题的能力,那种拿到一份新资料能快速抓住重点、遇到一个新问题能迅速搭建排查框架的能力,这个东西永远不过时

所以那些真正厉害的人,每一次新项目、新方案,他们都能很快去熟悉,因为他们脑子里已经有了一个成熟的操作系统。

好了,今天的分享就到这里。觉得有用的话,转发给你身边正在熬的硬件朋友,咱们下期再见。

来源:硬件笔记本
