从纳米到原子级，新能源材料的"显微镜矩阵"如何破解电池研发难题？

一、场景（Setting）：新能源赛道的"看不见之战"

锂电池爆炸、固态电池循环衰减、钠离子电池首效偏低……

每一个困扰新能源企业的核心难题，背后都藏着一个共同答案：

你需要真正"看见"材料内部发生了什么。

2025年全球动力电池装机量突破1193Gwh，竞争从"能不能造出来"迅速演变为"能不能造得更稳、更久、更安全"。而这场竞争的核心战场，恰恰在肉眼完全看不见的微纳尺度——

• 锂枝晶是如何刺穿隔膜的？

• 固态电解质界面层（SEI）为何越来越厚？

• 正极颗粒的裂纹从哪里起源、如何扩展？

• 钠离子嵌入/脱出时，晶格结构如何演变？

这些问题，普通检测手段根本无法回答。

二、痛点（Gap）：一台显微镜，真的不够用

很多企业实验室只有一两台光学显微镜，面对新能源材料的复杂表征需求，往往陷入三重困境：

① 分辨率不足：光学显微镜极限约 200nm，电池材料的关键缺陷（枝晶、裂纹、界面层）往往在 10nm 以下，根本看不到。

② 信息维度单一：看到了形貌，却看不到成分；看到了表面，却看不到截面；看到了静态，却看不到动态。

③ 设备缺口导致外送周期长：关键分析依赖外部机构，样品来回、排期等待，研发节奏被严重拖慢。

结果就是：研发团队凭经验猜、靠感觉改，效率低、试错成本高，产品可靠性迟迟无法突破。

三、解决方案（Solution）：8 台显微镜，覆盖 0.1nm 到肉眼可见的全尺度分析矩阵

我们构建了一套从宏观到原子级的完整显微分析平台，8 台专业设备无缝衔接，针对新能源材料提供全维度解析服务。

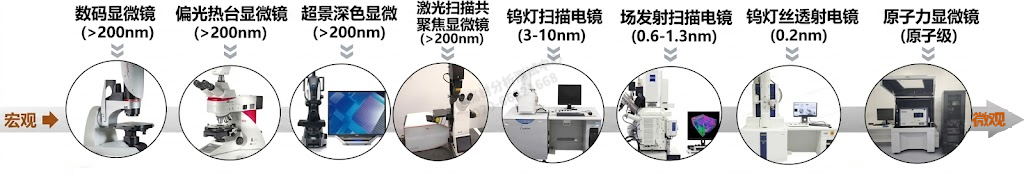

▲ 图 1 | 8 大显微设备能力全景（按尺度分列：宏观 → 亚微米 → 纳米 → 原子级）

🔬 设备矩阵详解

1 ｜ 数码显微镜（>200nm）

定位：宏观形貌的第一道关口

快速观察电池极片、电极材料的宏观表面状态，包括划痕、异物、涂布不均、压痕等肉眼难以判断的缺陷。适合来料质量初检和失效样品的宏观筛查，是进入深度分析前的"分流站"。

📌 典型应用：极片涂布均匀性检查、电池外壳形变评估

2 ｜ 偏光热台显微镜（>200nm）

定位：动态热行为可视化

内置加热台，可在 -196°C 至 600°C 范围内实时观察材料在温度变化下的晶体结构演变、相变过程和热失控前驱行为。偏光功能可区分晶态与非晶态区域。

📌 典型应用：固态电解质烧结过程观察、热失控过程的相变分析、锂盐结晶动力学研究

3 ｜ 超景深显微镜（>200nm）

定位：三维形貌的光学重建

突破传统光学景深限制，对凹凸不平的样品（如正极粉体、多孔电极）实现全焦面清晰成像，并可输出三维高度图。无需样品制备，快速获得表面粗糙度与三维形貌数据。

📌 典型应用：极片压实度检测、颗粒形貌及粒径分布快速评估

4 ｜ 激光扫描共聚焦显微镜（>200nm）

定位：高对比度的光学断层扫描

采用激光共聚焦原理，逐层光学切片，重建样品内部三维结构，分辨率与景深均优于普通光学镜。可结合荧光标记，追踪电解液渗透路径。

📌 典型应用：多孔隔膜三维孔结构分析、电解液润湿性评估、复合正极层间界面成像

5 ｜ 钨灯丝扫描电镜（SEM，3–10nm）

定位：纳米尺度形貌的主力设备

扫描电子显微镜是新能源材料分析最常用的设备之一。钨灯丝 SEM 分辨率可达 3–10nm，配合 EDS 能谱，可同步获得形貌与元素分布信息。成本可控，适合高通量样品的常规表征。

📌 典型应用：正极颗粒裂纹与断层形貌、负极 SEI 膜形态、隔膜针 刺失效断面分析

6 ｜ 场发射扫描电镜（FE-SEM，0.6–1.3nm）

定位：高分辨纳米结构精细表征

场发射电子枪提供更高亮度、更细电子束，分辨率达到 0.6–1.3nm，可清晰分辨纳米颗粒表面包覆层、原子级台阶。适合对结果要求严苛的研发评价与失效确认。

📌 典型应用：固态电解质纳米薄膜表征、正极颗粒次级结构分析、SEI/CEI 界面层厚度测量

7 ｜ 钨灯丝透射电镜（TEM，0.2nm）

定位：穿透样品的内部结构探针

透射电子显微镜让电子穿透超薄样品，直接成像晶格条纹、缺陷、界面，分辨率达 0.2nm。结合选区电子衍射（SAED）可确定晶体结构和物相。

📌 典型应用：锂枝晶内部晶体结构、正极材料相变机制、界面反应层（SEI/CEI）组成与厚度

8 ｜ 原子力显微镜（AFM，原子级）

定位：最高分辨率的表面探针

AFM 无需电子束，可在大气或液态环境下实现原子级分辨成像，同步测量表面形貌、弹性模量、电导率（c-AFM）、表面电位（KPFM）等多维物理化学性质。

📌 典型应用：固态电解质表面离子导电均匀性、原位电化学过程中的界面演变、电极表面纳米力学性质表征

▼ 表 1 | 八台设备能力一览

四、我们能为您解决什么？

⚡ 电池失效分析

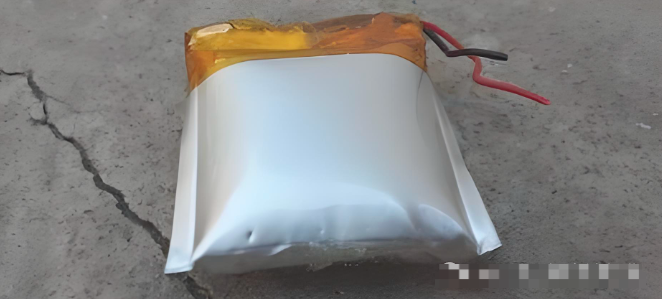

电池鼓胀、短路、容量骤降……每一次失效背后都有微观证据。我们从宏观筛查→纳米形貌→原子级结构，系统还原失效路径，给出明确的根因判断，而不是模糊的"可能是"。



🧪 材料研发评价

新配方、新工艺上马前，需要客观数据支撑决策。我们提供从粉体形貌、包覆均匀性、晶体结构到界面化学的全维度表征报告，加速研发迭代，减少无效试验。

📦 来料质量检测

供应商批次差异、混料风险、表面污染……肉眼根本无法识别。我们的多尺度检测方案，帮助电池厂和材料企业建立入库前的微观质量门槛，从源头拦截风险。

📈 电池寿命分析

循环老化后，正极结构如何演变？SEI 膜如何增厚？我们通过对比新鲜样品与循环样品的微观结构变化，给出衰减机理分析，为寿命预测和配方优化提供数据基础。

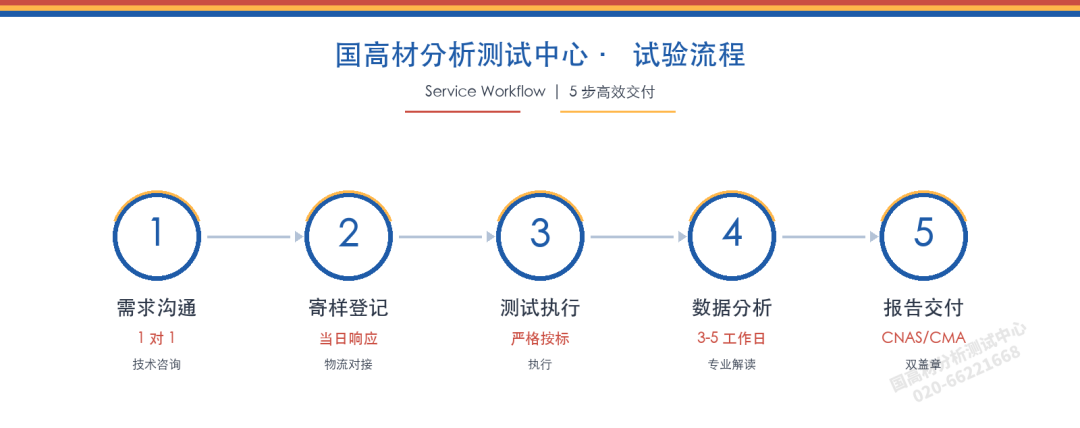

▲ 图 2 | 试验流程图（5 步高效交付：需求沟通 → 寄样登记 → 测试执行 → 数据分析 → 报告交付）

五、服务对象

我们专注服务于新能源材料全产业链：

▼ 表 2 | 五大服务领域及典型需求

六、为什么选择我们？

✅ 全尺度覆盖：8 台设备，从>200nm 光学级到原子级 AFM，一站式解决，无需辗转多家机构

✅ 新能源深度积累：专注电池与能源材料领域，懂业务场景，报告直指研发决策需求

✅ 快速响应：内部协调，避免外送排期延误，支持加急服务

✅ 专业报告输出：不只是图片堆砌，每份报告附带专业分析结论与改进建议
