五缸星形径向发动机SolidWorks三维模型分享｜经典航空动力结构拆解

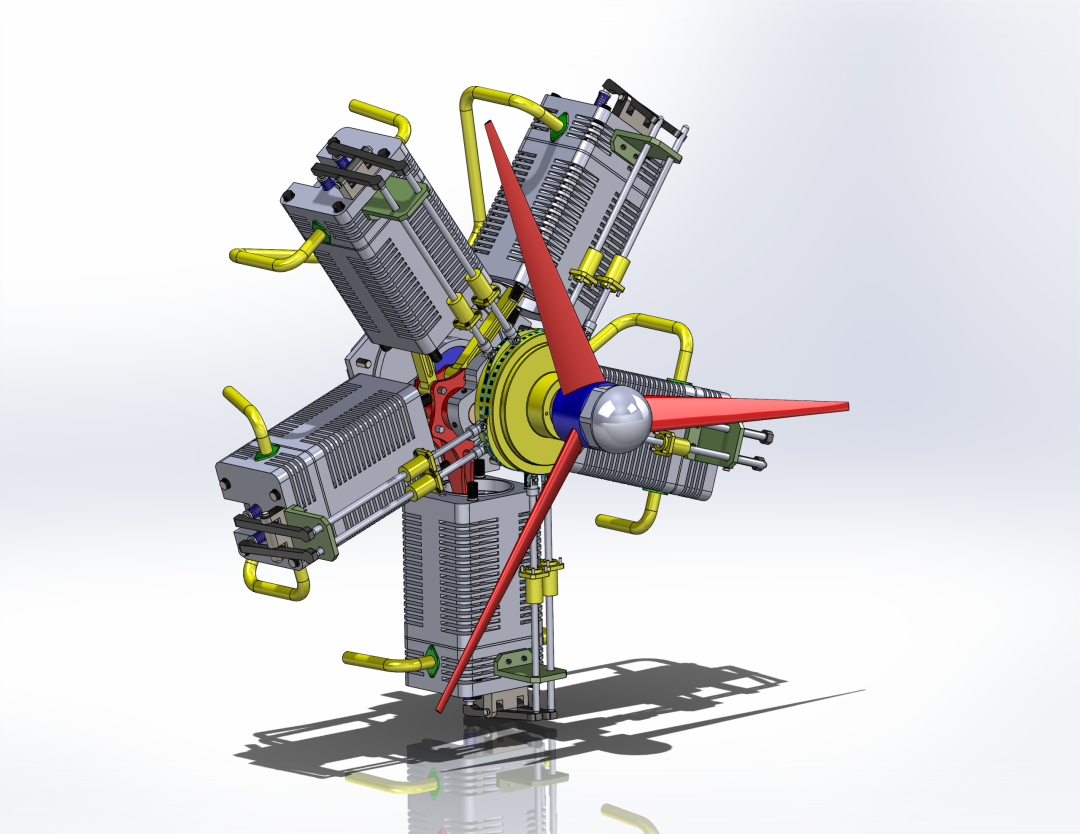

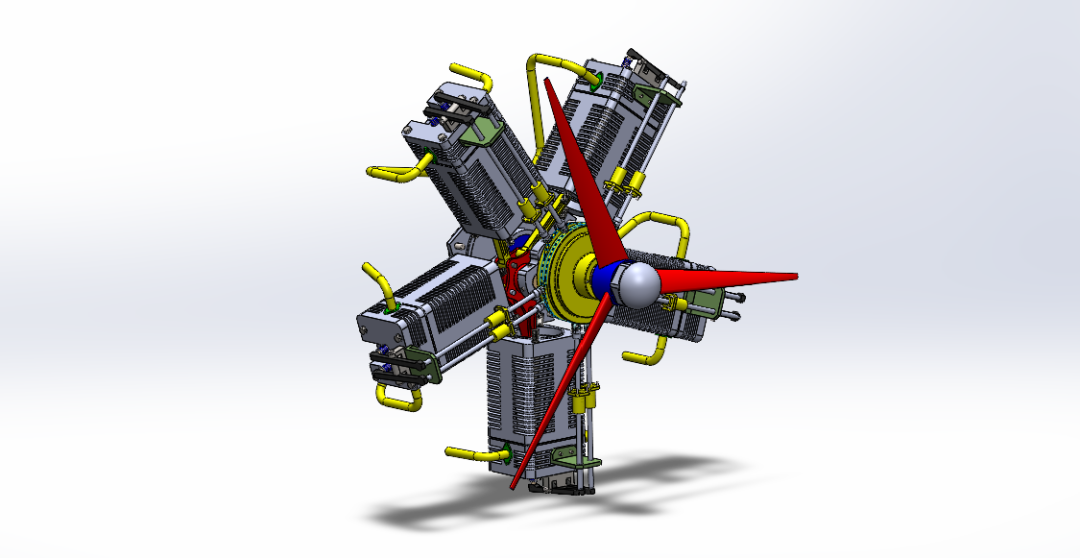

一、机型原理：5 缸单排星形发动机核心构造

星形径向发动机以中心曲轴为核心，气缸呈环形放射均匀排布，本次模型为奇数 5 缸布局，是轻型老式航机、航模动力的经典构型：

1. 传动系统

   内置完整曲柄连杆联动机构，五组活塞同步驱动中心主轴，前端搭载三叶航空螺旋桨，还原整机动力输出逻辑；

2. 风冷结构

   每个气缸外壁精细化建模散热鳍片，匹配外置油路、冷却管路（模型黄色管线），高度还原真机风冷散热方案；

3. 装配完整性

   缸体、支座、连接紧固件、管路接头、桨毂总成全部独立零件，无合并简化，可自由拆解查看内部配合关系。单排奇数缸是星形发动机的经典巧思，点火做功间隔均匀，整机运转振动更低；环形布局大幅拓展风冷换热面积，省去复杂水冷系统，轻量化适配小型飞行器机头安装。


二、模型核心优势｜兼顾建模学习与CAE仿真全流程

1. SolidWorks 原生完整装配体

全零件独立可编辑，支持特征编辑、尺寸修改、阵列重构，新手可练习大型多零件装配、复杂管路布线、对称结构建模，资深设计师可直接二次改型设计。

2. 全维度适配CAE仿真分析（硬核技术点）

这套模型没有做轻量化简化，是做多物理场仿真的优质素材，覆盖主流仿真工况：

• 结构静力学仿真

  可对曲轴、连杆、缸体做应力应变分析，模拟活塞爆发压力下零部件强度校核；约束安装支座固定，施加气缸内部压力载荷，识别应力集中区域，验证结构安全系数。




• 运动动力学仿真

  依托SolidWorks Motion插件搭建多刚体运动副，定义曲轴旋转驱动，测算活塞往复行程、连杆受力、整机转动惯量；分析螺旋桨高速旋转时的动平衡特性，排查共振风险。




• 流体&热耦合仿真（Fluent/SW Flow Simulation）

  依托气缸散热鳍片、外部风冷管路几何，建立外流场风冷模型；模拟飞行迎面气流流经缸体的对流换热，测算缸壁温度场分布，优化鳍片散热效率；同时可做内部油路流体仿真，分析润滑油循环流速与压力损失。




• 模态振动仿真

  提取整机固有频率，匹配发动机额定工作转速，规避共振区间；针对支架、缸筒等薄壁结构做振动形变分析，优化整机刚性。




• 疲劳寿命仿真

  循环往复载荷下，对曲轴、连杆等高频受力零件做疲劳分析，预测交变应力下的疲劳损耗与使用寿命。

3. 工程图一键输出

装配图、零件图可快速生成，自动标注尺寸公差、配合关系，适配课程设计、毕设图纸输出、方案汇报素材。



三、哪些人一定要收藏这套模型？

✅ 机械专业师生：航空动力方向毕设、课程设计、三维建模实训参考；

✅ SolidWorks 进阶学习者：攻克大型装配、复杂传动、管线布局难点；

✅ CAE仿真工程师：力学、热流体、多物理场耦合练习载体；

✅ 航空/航模爱好者：直观拆解老式星形发动机机械逻辑；

✅ 工业设计从业者：机械结构渲染、科普可视化素材。

四、延伸科普：星形发动机为何经久不衰？

• 散热优势：环形排布气缸全周暴露在气流中，风冷效率远优于直列发动机，高空低温环境适应性强；

• 结构紧凑：轴向尺寸短，完美适配飞机机头螺旋桨安装，径向尺寸虽大但不影响机身布局；

• 维护简易：单缸独立可拆卸，故障缸单独检修，无需拆解整机；

• 局限也很明显：大直径风阻高、高转速下动平衡难度大，因此逐步被涡扇、直列液冷发动机替代，但复古航模、特种轻型飞行器仍在沿用。
