本文适合谁读? • 电子封装、芯片可靠性、有限元仿真方向的学生与工程师 • 正在做课程报告、毕业论文或工程案例分析的同学 • 想把“热应力”从概念讲清楚、算清楚的人 |
导读:在电子产品不断向小型化、高集成度和高功率密度发展的背景下,BGA封装已经成为常见的芯片封装形式。但封装越紧凑,热循环带来的可靠性问题越不能忽视。很多BGA失效,并不是载荷突然变大,而是长期温度变化引起的热应力和热疲劳累积。

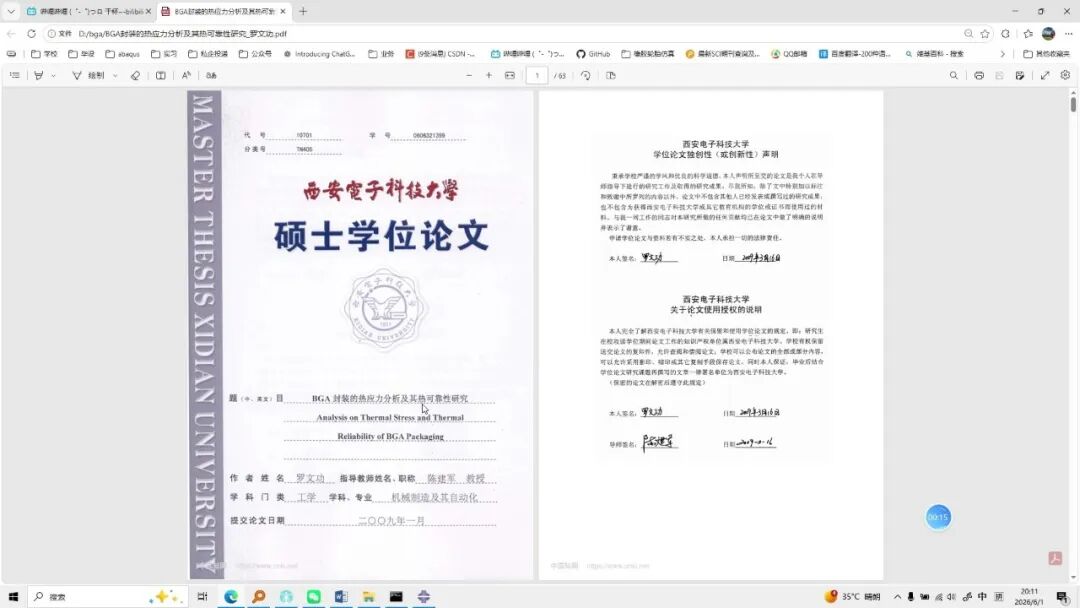

视频画面:主题引入与问题背景
在电子产品不断向小型化、高集成度和高功率密度发展的背景下,BGA封装已经成为常见的芯片封装形式。但封装越紧凑,热循环带来的可靠性问题越不能忽视。很多BGA失效,并不是载荷突然变大,而是长期温度变化引起的热应力和热疲劳累积。
BGA封装通常由芯片、基板、焊球、PCB等多个材料组成。不同材料的弹性模量、热膨胀系数和导热性能并不相同。当器件经历升温、降温或热循环时,各部分想要“自由伸缩”的程度不一致,于是就在界面和焊点处形成热应力。
热应力分析的本质,就是研究温度变化如何转化为结构内部的应力集中。 对BGA而言,最敏感的位置往往不是整体结构,而是焊球、界面以及边角区域。
焊球既是电连接通道,也是机械连接结构。它承受着芯片和PCB之间由热膨胀不匹配带来的相对位移。温度循环次数增加后,局部塑性变形、应变能累积和疲劳损伤会逐渐发展,最终可能出现裂纹萌生和扩展。
因此,在有限元分析中,焊球区域通常需要重点观察:最大等效应力、塑性应变、应变能密度以及危险焊点位置。

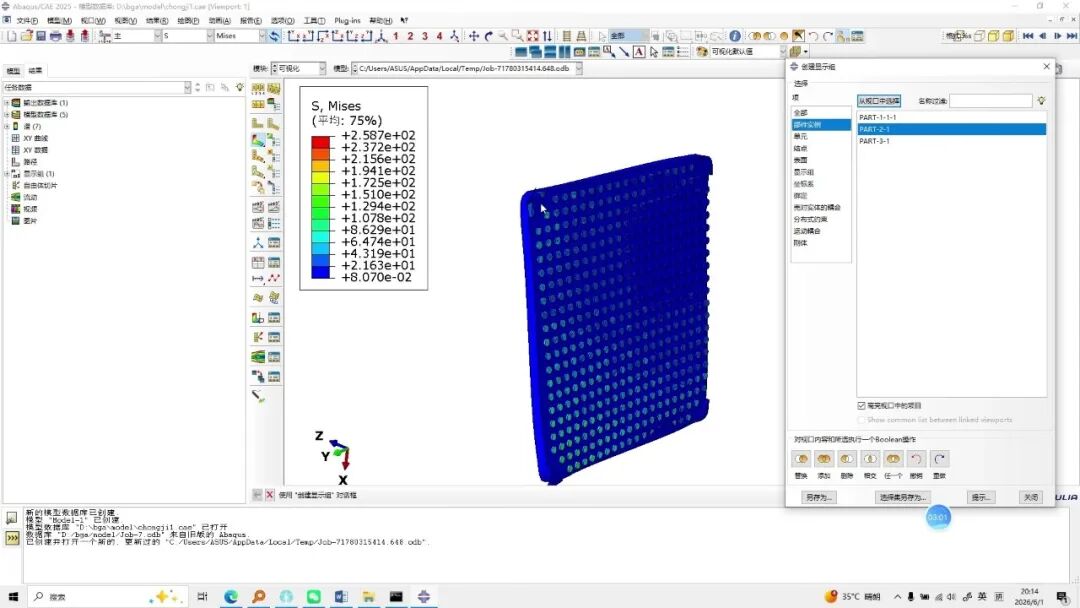

视频画面:关键模型、过程或分析结果
BGA热可靠性仿真一般会经历建模、赋予材料参数、设置热载荷、划分网格、施加边界条件和结果后处理几个步骤。结果云图能直观看到危险位置,但真正有价值的是把云图转化为工程判断:哪里最容易失效?为什么那里危险?改变结构或材料后是否改善?
会做仿真只是第一步,会解释仿真结果,才是工程分析的核心。
一篇好的热应力分析报告,不应该只是软件截图合集,而应围绕一个清晰问题展开:BGA封装在热循环下是否可靠?危险区域在哪里?影响失效的主要因素是什么?模型假设是否合理?
建议正文按以下逻辑组织:研究背景、结构与材料、有限元模型、热载荷与边界条件、结果分析、可靠性评价和优化建议。

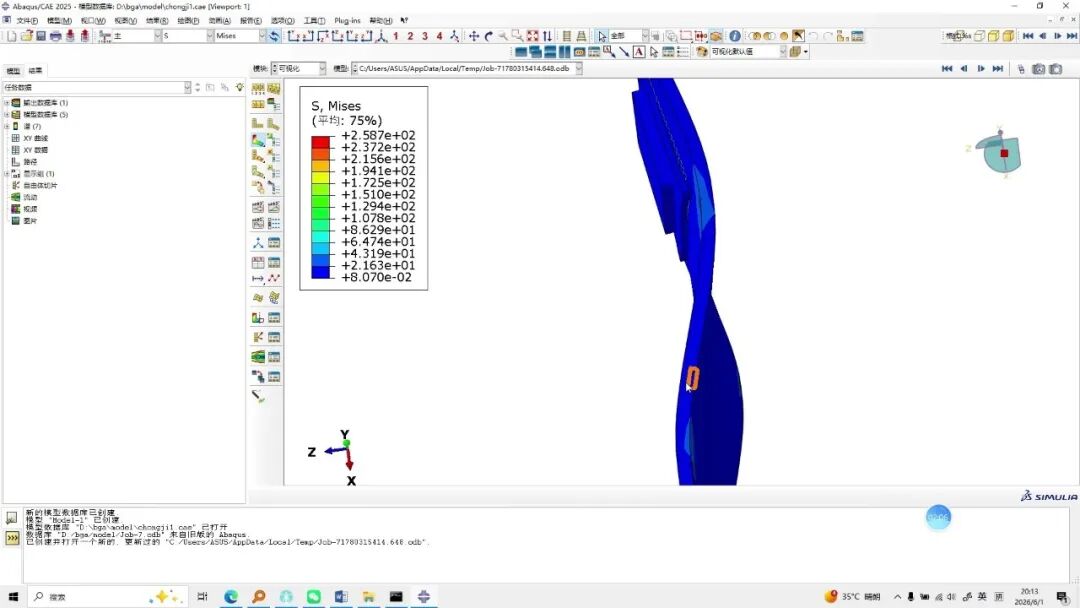

视频画面:结果展示与细节说明
1. BGA热失效的根源常常来自材料热膨胀不匹配。
2. 焊球和界面是热应力与热疲劳分析的重点区域。
3. 有限元报告不能只堆图,必须把云图转化成失效机理和优化建议。
把短视频内容转化成 公众 号图文,最重要的不是简单扩写,而是把碎片化表达整理成可阅读、可收藏、可转发的知识结构。真正有价值的图文,应该让读者看完以后能带走一套方法,而不是只记住几个截图。
