学习资源：不用公式也能讲清楚振动分析！

对于共振，最核心的概念就是：幅频特性曲线。（以下固有频率均指无阻尼固有频率）

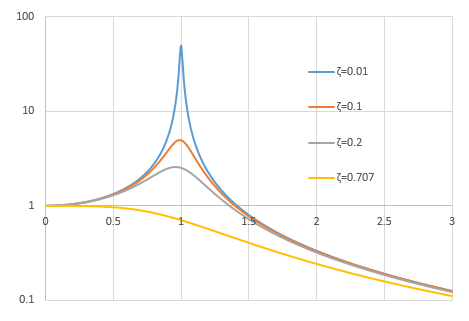

一）位移幅频特性曲线



1.1）当激励频率远小于振动系统的固有频率，动态位移幅值取决于激振力幅值除以刚度；

1.2）当激励频率远大于振动系统的固有频率，动态位移幅值趋于零；

1.3）阻尼比越小，共振幅值越大；当阻尼比足够大，不会产生共振；

1.4）实际位移共振频率略小于振动系统的固有频率；

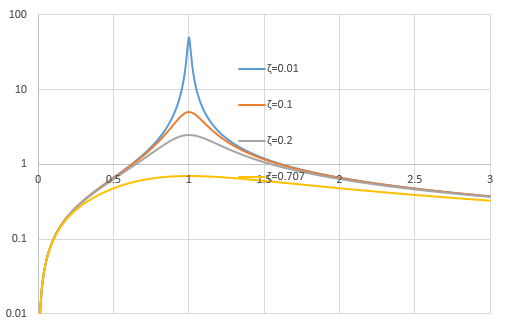

二）速度幅频特性曲线



1.1）当激励频率远小于振动系统的固有频率，动态速度幅值趋于零；

1.2）当激励频率远大于振动系统的固有频率，动态速度幅值趋于零；

1.3）阻尼比越小，共振幅值越大；当阻尼比足够大，不会产生共振；

1.4）实际速度共振频率恰好等于振动系统的固有频率；

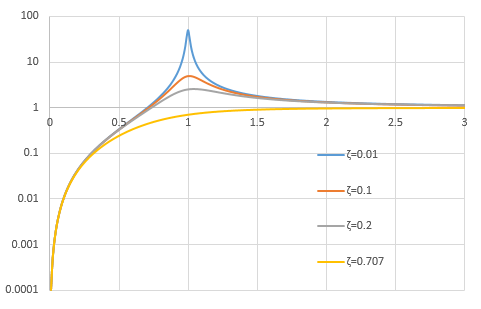

三）加速度幅频特性曲线



1.1）当激励频率远小于振动系统的固有频率，动态加速度幅值趋于零；

1.2）当激励频率远大于振动系统的固有频率，动态加速度幅值取决于激振力幅值除以质量；

1.3）阻尼比越小，共振幅值越大；当阻尼比足够大，不会产生共振；

1.4）实际加速度共振频率略大约振动系统的固有频率；
