一篇1994年的论文，为何影响了今天储氢气瓶铝内胆材料的选择？

不才不才

1月前浏览555

最近在查阅III型储氢气瓶内胆材料相关资料时，又重新翻阅了一篇发表于1994年的经典文献：

Bhuyan G.S., Carter D.H.《Sustained-load-cracking characteristics of aluminum-lined NGV cylinders》

虽然研究对象是天然气汽车（NGV）气瓶，但文中关于AA6351和AA6061两种铝合金持续载荷开裂（SLC）的研究结果，至今仍然对储氢气瓶设计具有重要参考价值。

尤其是在分析铝内胆开裂、长期服役可靠性以及寿命评估问题时，这篇论文中的一些结论值得反复阅读。

为什么要关注SLC？

对于高压气瓶而言，人们通常比较关注爆破压力、疲劳寿命和极限强度。

实际上，还有一种失效形式更容易被忽视——持续载荷开裂（Sustained Load Cracking，SLC）。它与疲劳裂纹扩展不同。疲劳裂纹需要循环载荷驱动，而SLC即使在恒定载荷作用下，也可能发生缓慢扩展。从工程角度来看，这类问题最大的危险在于：

气瓶看起来一直正常工作，但内部裂纹可能已经在长期服役过程中逐渐增长。等到发现时，往往已经接近失效边缘。

试验对象

研究人员选取了三种不同内胆材料：

6351A-T6（早期生产）
6351A-T6（改进工艺）
6061-T6

三种材料均来自20.7MPa车载天然气气瓶。

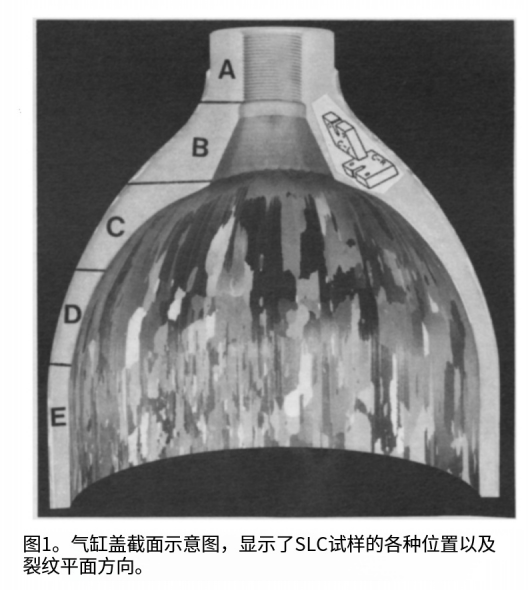

为了研究裂纹扩展行为，作者从瓶口、肩部以及筒体等位置加工CT试样，并预制疲劳裂纹。

随后采用恒定裂纹张开位移（CMOD）方式进行持续载荷试验。

试验条件包括：

20℃空气环境90天
80℃空气环境30天

作者认为80℃条件能够加速SLC过程，两种试验条件具有近似等效关系。

AA6351的表现

试验结果表明，无论是老工艺还是改进后的6351材料，都观察到了明显的持续载荷开裂现象。

裂纹在试验过程中持续向前扩展。更值得关注的是，裂纹并不仅仅出现在瓶口区域。肩部区域以及筒体区域同样存在SLC敏感性。

这意味着：

对于6351内胆而言，风险并非局限于传统认为的高应力区域。整个承压结构都有可能成为裂纹扩展区域。

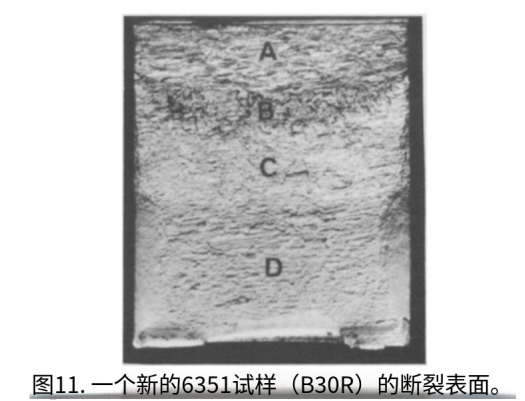

扫描电镜分析显示，裂纹扩展过程中出现了典型的沿晶断裂特征。

断口与普通过载断裂存在明显区别。

这也是SLC的重要特征之一。

AA6061的表现

与6351形成鲜明对比的是6061。

研究人员对6061进行了完全相同的试验。

即使裂纹尖端载荷提高至材料断裂韧度对应水平，仍未观察到明显的持续载荷开裂现象。超声检测结果和断口分析结果相互吻合。整个试验过程中未发现SLC特征。这一结果实际上也是后来6061逐渐成为高压气瓶主流内胆材料的重要原因之一。

很多工程师认为6061被广泛采用主要是因为加工性能好、供应成熟。但从长期可靠性角度来看，其优异的抗持续载荷开裂能力可能才是真正关键因素。

不同断裂类型的特征：

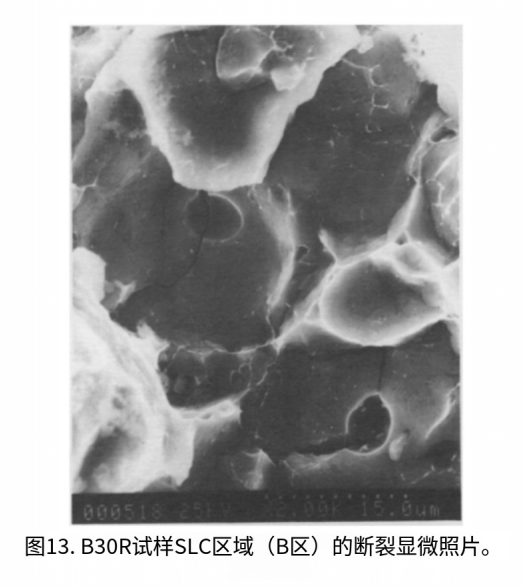

SLC 区域 SEM 形貌：低塑性沿晶断裂、三叉晶界、细小不完整韧窝；
过载韧性断裂：粗大穿晶韧窝，无沿晶特征；

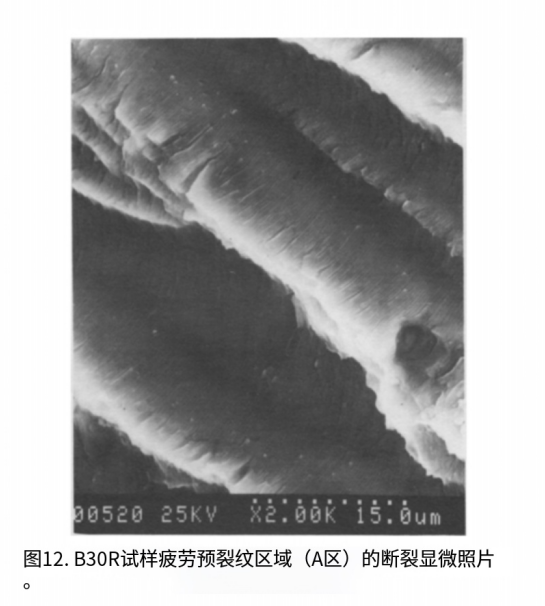

疲劳裂纹：规则平行疲劳辉纹。

和普通应力腐蚀开裂（SCC）的区别

SCC：必须有腐蚀介质（水、氯离子等），腐蚀 + 应力共同驱动；
SLC（气瓶领域特指 6351 铝合金）：大气环境即可发生，以合金内部铅、铋杂质弱化晶界为主因，干燥空气下恒载就能开裂，腐蚀仅起到加速作用。

一个值得注意的数据

论文给出了6351材料的SLC门槛值。

Kth,SLC约为：

10 MPa√m

而材料断裂韧度约为：

31 MPa√m

换句话说，持续载荷开裂发生时所需的裂纹驱动力，仅仅达到材料断裂韧度的三分之一左右。

这一结果说明：

在传统强度设计看来完全安全的裂纹，仍然有可能在长期服役过程中继续扩展。对于缺陷评定而言，这一点尤为重要。因为很多时候决定气瓶寿命的并不是爆破，而是亚临界裂纹扩展。

对气瓶寿命的影响

作者进一步建立了裂纹扩展模型，对气瓶服役寿命进行了评估。

如果忽略SLC影响，气瓶预计能够承受约10700次充装循环。

而考虑SLC后，寿命下降至约2100次循环。寿命水平降低接近80%。

这一结果也解释了为什么后来多个国家和地区逐步停止使用AA6351制造高压气瓶。从设计角度来看，材料强度合格并不代表长期可靠性合格。

对储氢气瓶的一点思考

这篇论文研究的是天然气气瓶，而不是储氢气瓶。但其中反映出的材料问题却具有共通性。对于今天的70MPa储氢气瓶而言：

长期高应力状态依然存在；
制造缺陷依然存在；
应力集中依然存在。

如果再叠加氢环境因素，其复杂程度甚至可能高于当年的天然气气瓶。

因此在分析铝内胆开裂、水压试验开裂以及长期服役失效时，仅仅关注强度往往是不够的。裂纹是否具备持续扩展能力，往往才是真正需要关注的问题。从这个角度来看，这篇三十多年前的论文至今仍然具有现实意义。很多后来被行业验证的经验，其实都已经能在这篇文献中找到最早的答案。

来源：气瓶设计的小工程师

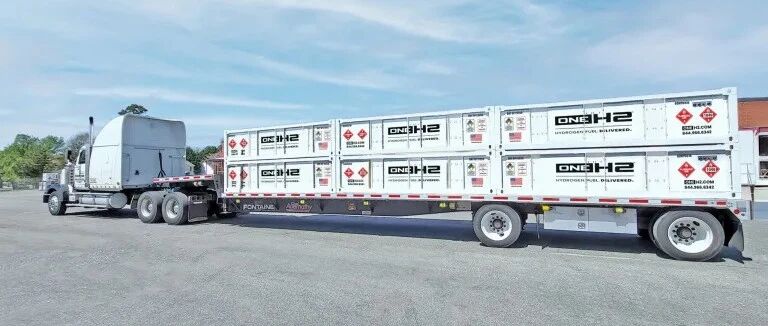

Quantum Fuel Systems与OneH2合作开发930巴高压氢管拖车的气瓶技术
