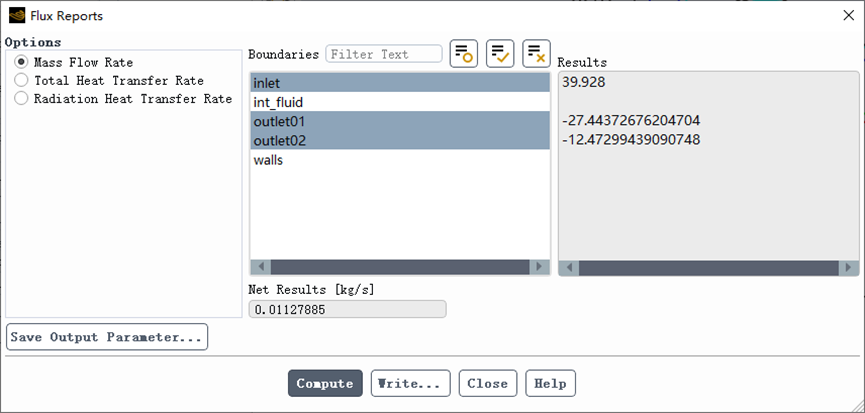

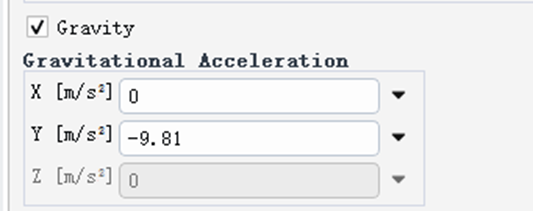

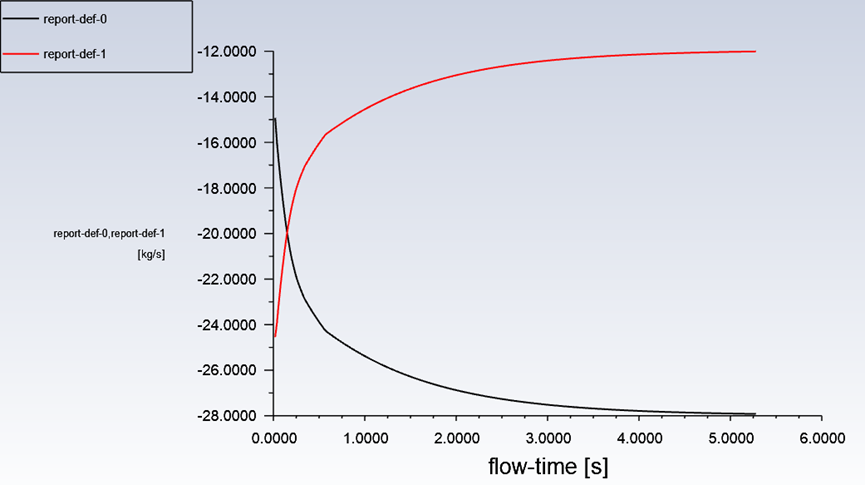

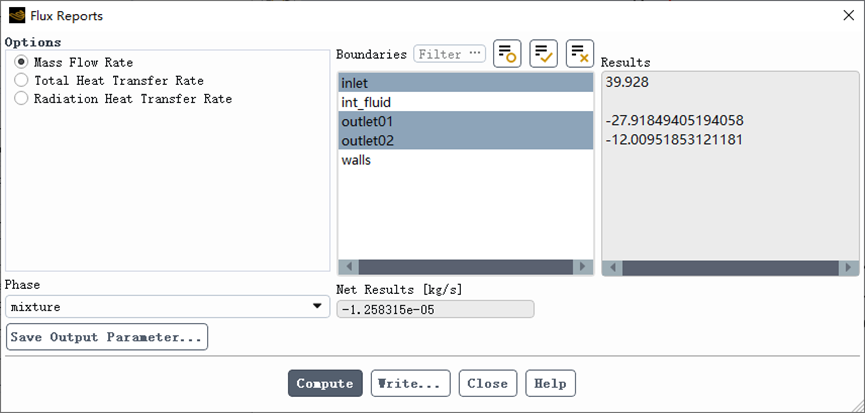

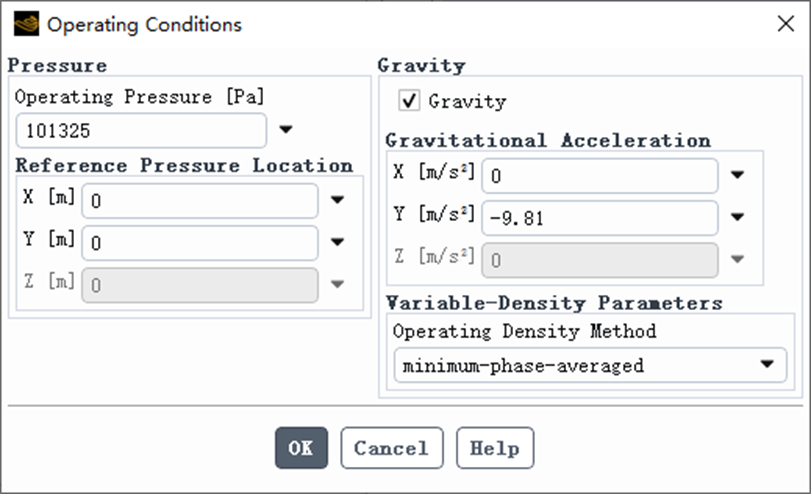

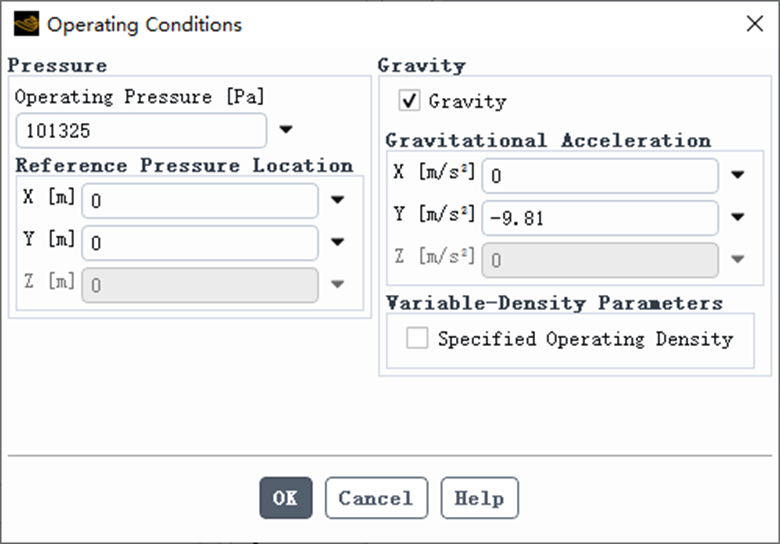

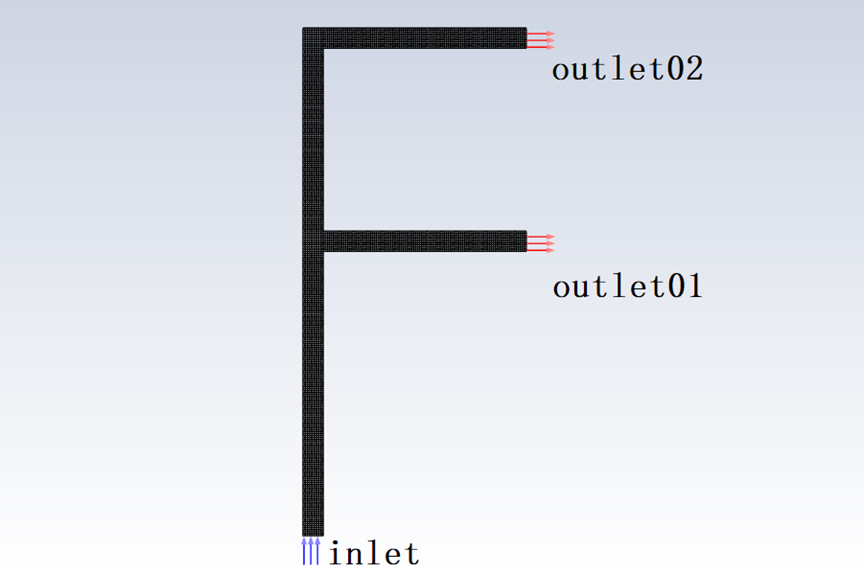

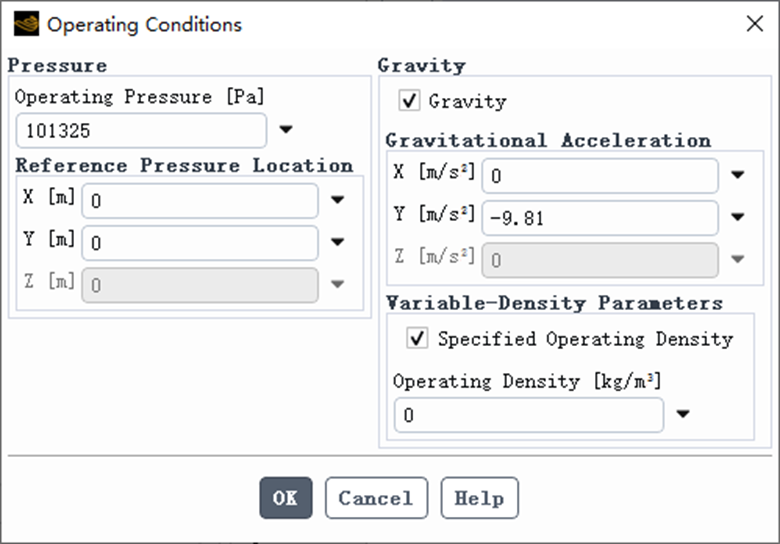

【案例】你真的把重力考虑进去了吗？看完恍然大悟

正文共： 3275字 3图 预计阅读时间： 9分钟在计算流体动力学（CFD）中，仿真结果的准确性和可靠性很大程度上取决于计算网格的质量。网格无关性测试正是确保数值结果独立于网格分辨率的关键步骤，它能在不牺牲精度的情况下优化计算效率。严谨地说，任何一个没有经过网格无关性测试的模拟结果都是值得怀疑的。CFDer应该把网格无关性作为自己结果可靠性的计算方法背书，计算结果的基础合格证，有了这个合格证，才有资格谈后续的数据结果分析。一、ANSYS Fluent中的网格基础概念网格是将计算域划分为离散单元的过程，控制方程就在这些单元上求解。在ANSYS Fluent中，可以使用不同类型的网格（如下图）：结构化网格 以网格格式组织，对单元质量有更好的控制。 非结构化网格 更加灵活，能够适应复杂几何形状，但可能需要更多的计算资源。 混合网格 结合了结构化网格和非结构化网格的特点，在精度和效率之间提供了平衡。 理解这些概念对于成功开展网格无关性研究至关重要。二、什么是网格无关性测试？网格无关性测试是CFD模拟中使用的一个系统性过程，用于确定最优的网格分辨率——当进一步细化网格不会显著影响关键仿真结果时，即达到了该分辨率。通过逐步增加网格密度并分析关键参数（如速度、压力、阻力系数或传热率）的相应变化，工程师可以确定结果收敛且不再依赖于进一步网格细化的最佳平衡点。下图展示了网格分辨率在CFD仿真中的重要性。随着分辨率从4增加到32，速度云图和矢量场逐渐呈现出更细致、更准确的流动表现。这凸显了进行网格无关性测试的必要性，以确保所选网格分辨率足以捕捉相关的流动特征，同时又不产生过高的计算成本。结果表明，在更高分辨率下，仿真结果很可能收敛到给定几何中流体动力学的更可靠、更有效的表现。三、如何在ANSYS Fluent中开展网格无关性研究在ANSYS Fluent中，网格无关性研究是通过生成多个不同细化程度的网格，并比较关键变量在这些网格上的结果来完成的。目标就是确保解不依赖于网格分辨率。该过程通常遵循以下步骤：定义仿真目标 确定正在研究的关键物理现象（例如：传热、空气动力学、流体流动）。 选择关键变量 根据目标选择一个关键参数，例如温度、速度、压力、阻力系数或努塞尔数。 生成多个网格 创建至少三个不同的网格：粗糙网格、中等网格和精细网格。 对每个网格运行仿真 求解每个网格的控制方程，并提取所选关键变量的值。 比较结果 分析关键变量在不同网格之间的变化情况。 评估网格无关性 如果连续网格细化之间的变化变得可以忽略不计（通常小于1-2%），则认为结果实现了网格无关。 选择最优网格 选择能够提供准确且稳定结果的最小网格，以平衡计算成本和精度。 下图展示了CFD仿真过程的流程图，其中红色方框突出显示了“网格无关性测试”。在这个菱形标志中，有两条路径：“成功”和“失败”。如果测试成功，流程继续进入“数据分析”阶段；反之，如果测试失败，则表明仿真结果仍依赖于网格大小，需要进一步细化网格并重新评估仿真过程。这一步对于在得出结论之前确保CFD分析的准确性和可靠性至关重要。显然，可以看出网格无关性测试通过后才是数据结果分析，但是实际上非常多的CFDer一定程度上误解了网格无关性的含义。他们通常先对某一个/些计算目标进行测试，达到无关性后，认为测试的某套网格分辨率足够了，兼顾了经济性和精度，然后拿这套网格开展后续更深入的研究计算，比如修改边界条件等等。这个做法其实是完全错误的，每一次网格无关性测试针对的应该是某一个既定的计算输入，如边界条件、物性参数等。笔者发现这个做法非常之普遍，随便找一些数值模拟的论文，都可以看到这种做法。四、网格应该细化到什么程度？通常，测试从粗糙网格开始，逐步增加单元数量，同时监测结果的变化。最初，随着网格细化，输出值可能会有显著波动，这表明解对网格大小很敏感。然而，随着网格继续细化，会达到一个临界点——此时进一步增加单元数量只会导致结果的微小变化，这正是网格无关性实现之处。实际案例：以下表格展示了一项网格无关性测试，其中监测了压力降和过滤效率这两个关键参数：网格类型 单元数量 压力降与过滤效率变化 粗糙网格 239k–434k 结果波动显著，表明数值不稳定且分辨率不足 中等网格 532k及以上 结果开始稳定，对网格的依赖性降低 精细网格 超过532k 进一步细化导致参数变化可以忽略不计，确认了网格无关性 在粗糙网格（239k–434k单元）阶段，压力降和过滤效率波动显著，表明存在数值不稳定性且分辨率不足。随着网格细化到532k单元及以上，结果开始稳定，对网格的依赖性降低。当网格密度超过约532k单元后，进一步的细化只会导致参数的微小变化，从而确认了网格无关性。这表明，在约532k单元处取得了计算成本与精度之间的最优平衡。一个执行良好的网格无关性研究不仅能通过最小化数值误差提高仿真的可信度，还能在精度与计算效率之间取得最佳平衡。五、结论网格无关性测试是CFD仿真中的关键步骤，确保了数值结果的准确性、可靠性以及独立于网格分辨率。通过在ANSYS Fluent中系统地细化计算网格并分析速度、压力、阻力系数等关键参数，工程师可以确定平衡精度与计算效率的最优网格分辨率。执行网格无关性研究涉及生成多个网格层级、运行仿真以及比较结果，以确定进一步细化不再显著影响解的那个点。精心执行的网格无关性研究通过最大限度地减少数值误差，同时避免过度的计算成本，从而提升了CFD分析的可信度。这种方法对于从空气动力学、传热到多相流和湍流建模等各种应用都至关重要。通过在网格划分和收敛分析方面采用最佳实践，工程师可以实现高精度和高效率的CFD仿真。六、常见问题解答问：网格无关性测试在CFD中的目的是什么？网格无关性测试确保仿真结果独立于网格分辨率，能够在不过度增加计算成本的情况下进行精确预测。问：如何判断我的网格是否达到了无关性？当进一步细化网格导致关键参数（如速度、压力或阻力系数）的变化可以忽略不计时（通常小于1-2%），即可认为网格达到了无关性。问：网格无关性研究需要多少次网格细化？建议至少使用三个网格层级（粗糙、中等和精细），但根据流动的复杂性和收敛行为，可能需要更多。问：在网格无关性测试过程中，我应该监测哪些关键参数？常见参数包括速度、压力、温度、阻力系数、升力系数和努塞尔数，具体取决于仿真目标。问：我应该总是使用最精细的网格吗？不，使用最精细的网格会增加计算成本，但超过某一点后未必能提高精度。目标是找到精度与效率之间的最优平衡。问：网格类型（结构化、非结构化、混合）如何影响网格无关性？结构化网格通常具有更好的精度和收敛特性，而非结构化网格为复杂几何提供了灵活性。混合网格则结合了两者的优点。问：在ANSYS Fluent中进行网格无关性测试的典型流程是什么？该流程涉及定义仿真目标、选择关键变量、生成不同分辨率的多个网格、为每个网格运行仿真、比较结果，并根据关键参数的稳定性评估网格无关性。问：如何为我的仿真选择合适的网格分辨率？从粗糙网格开始，逐步细化，同时监测关键参数。目标是找到进一步细化产生的结果变化可以忽略不计的点，这意味着在计算成本和精度之间达到了最优平衡。问：不进行网格无关性测试会有什么后果？不进行网格无关性测试可能导致结果不准确、对流动行为的错误解读，以及可能存在缺陷的设计决策。同时也可能由于不必要的网格细化造成计算资源的浪费。参考文献[1] Lee, M., Park, G., Park, C. and Kim, C., 2020. Improvement of grid independence test for computational fluid dynamics model of building based on grid resolution. Advances in Civil Engineering, 2020(1), p.8827936.原文来源：https://cfdland.com/grid-independence-test-in-ansys-fluent/ 来源：仿真与工程
