去年，我参与了一个AI加速芯片的项目。核心算力单元设计得很漂亮，但当我们把HBM3e内存堆叠上去，试图跑满理论带宽时，系统性能却远不及预期。眼图几乎闭合，电源噪声纹波巨大。问题出在哪里？不是逻辑设计，也不是工艺制程，问题恰恰出在芯片与内存、芯片与芯片之间的互连上——也就是封装。我们过去习惯将封装视为一个“黑盒”或简单的电气连接，但在2.5D/3D集成、Chiplet（芯粒）成为主流的今天，封装本身已经成为了决定系统性能、功耗和可靠性的核心战场。信号和电源完整性（SIPI）的分析，必须从PCB板级，深度下沉到封装级，甚至芯片内部。

这种转变并非一蹴而就。要理解我们当下面对的复杂挑战，有必要回顾一下封装技术的演进之路。

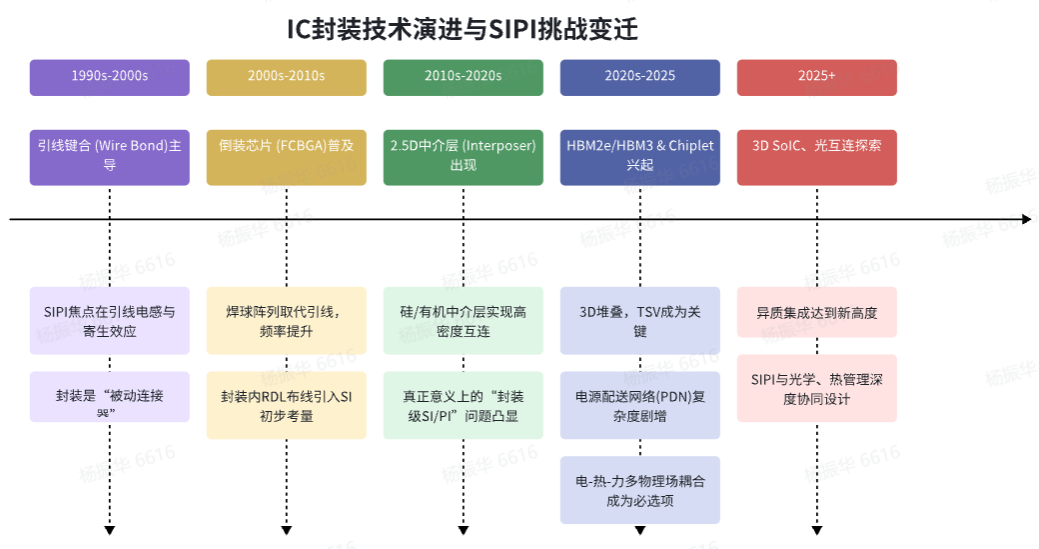

这条时间线清晰地展示了一个趋势：封装正变得越来越“主动”，集成度越来越高，物理结构越来越复杂。驱动这一演进的根本原因，是摩尔定律在单一芯片上的放缓。当通过缩小晶体管来提升性能变得愈发困难和昂贵时，业界的选择是将多个不同工艺、不同功能的芯片模块，通过先进的封装技术集成在一起，实现“超越摩尔”的系统性能提升。这也意味着，互连的性能，而不是晶体管的性能，开始成为整个系统的瓶颈。

具体到SIPI工程师的工作，先进封装带来了三大根本性的新挑战：

1、三维互连结构。传统的二维平面布线被硅通孔（TSV）、微凸点（Microbump）、再布线层（RDL）构成的三维网络取代。电流路径在垂直和水平方向多次转折，使得电磁场分布极其复杂，串扰（Crosstalk）不再仅仅是相邻走线的问题，而是来自上下左右各个方向。提取一个HBM接口的准确S参数模型，其难度远超一个板级的DDR通道。

2、超高密度供电网络（PDN）的噩梦。多核CPU、GPU以及堆叠的HBM需要瞬时巨大的电流，但封装内的空间极其有限。去耦电容必须被放置在芯片背面或中介层上，其寄生参数（ESL/ESR）直接影响高频去耦效果。同时开关噪声（SSN）在复杂的三维电源-地网格中传播和共振，使得芯片端的电源纹波控制变得异常困难。芯片-封装协同设计（Co-Design）不再是可选项，而是生存的必须。

3、多物理场耦合效应加剧。电流产生热量，热量导致材料膨胀和应力，应力又可能影响互连的电气特性……在先进封装中，电、热、力之间的耦合比以往任何时候都更紧密。一个单纯的SI仿真结果，如果未考虑热致应力带来的形变和参数漂移，很可能在真实工况下失效。

01

拆解挑战：信号与电源完整性的新战场

面对这些宏观演进，我们具体的工作内容发生了哪些变化？我们可以通过一个对比来直观感受。





传统封装（如QFP， Wire Bond）的SIPI世界

• 互连主导：以引线（Bond Wire）为主，寄生电感效应显著，限制了最高工作频率。
• PDN相对独立：电源配送网络主要在PCB上完成，封装内去耦手段有限，设计相对简单。
• 信号分析模型：速率较低（通常<1Gbps），码间干扰（ISI）和损耗不是主要矛盾，集总参数或简单的传输线模型可能就够用。
• 串扰来源：主要来自同一布线层内的相邻走线，分析维度单一。





先进封装（如3D IC， Chiplet）的SIPI新战场

• 三维互连网络：TSV、微凸点、RDL构成复杂电磁环境，全波电磁仿真成为基础。
• 深度耦合的PDN：芯片与封装的供电网络必须作为一个整体协同设计与仿真，噪声路径多维且复杂。
• 超高速信号挑战：应对DDR5/6、HBM3/4、112G PAM4 SerDes，必须处理严重的损耗、反射和高频ISI。
• 多维串扰与耦合：垂直方向（通过TSV）和水平方向的串扰交织，电源噪声对信号的调制（SSO）影响巨大。

在信号完整性方面，封装内传输线的特性与PCB板级截然不同。以HBM的接口为例，数据速率超过6.4Gbps，其通道由芯片内部的逻辑、TSV、微凸点、中介层走线、再到另一堆微凸点和TSV构成。每一个界面都是潜在的阻抗不连续点，会引起反射。而硅中介层或有机材料的高频损耗，会严重衰减信号的高频分量，导致眼图闭合。此时，传统的“长通道”分析模型（关注损耗和均衡）与“短通道”模型（关注反射和阻抗匹配）的界限变得模糊，必须进行端到端的全通道仿真。

在电源完整性方面，挑战更为严峻。为了一颗高性能计算芯片，我们可能需要设计一个包含十几层甚至几十层的封装基板，其中穿插着为不同电压域（如Vcore, Vmem, Vio）服务的电源-地平面对。这些平面本身在GHz频段会谐振，形成复杂的阻抗峰谷。更棘手的是芯片的开关电流模型，它不再是简单的静态电流，而是具有特定频谱特征的动态负载。将芯片的CPM（芯片电源模型）与封装的S参数模型在仿真中精确连接，预测芯片焊盘上的纹波，是避免系统崩溃的关键一步。

而且，SI和PI在先进封装中高度耦合。电源网络的噪声会直接耦合到相邻的信号网络上（地弹噪声），而大量信号同时开关又会拉塌电源电压。设计时常常面临经典权衡：为了降低电源阻抗而增加电源层，可能会挤占布线空间，增加信号层间的串扰；为了减少串扰而拉大信号线间距，又可能破坏电源-地平面的完整回流路径。SIPI工程师必须同时手持信号和电源这两把尺子，在狭小的封装空间内进行精密的平衡。

02

工程师的武器库：SIPI仿真工具链与实战心法

工欲善其事，必先利其器。应对上述挑战，没有一套强大的、组合使用的仿真工具链是寸步难行的。我的工具库大致分为几个梯队：全波三维电磁仿真器是基石，用于提取任何复杂三维结构（如TSV阵列、异形焊球、天线-in-package）的精确S参数或SPICE模型，代表工具有ANSYS HFSS和CST Studio Suite。电路与系统级仿真器是核心工作台，用于将提取的模型与其他元件（IBIS/IBIS-AMI、晶体管级电路）组成完整系统，进行时域仿真（眼图、浴盆曲线）和频域分析，我最常用的是Keysight ADS和Cadence Sigrity。电源完整性专用工具则用于深度分析PDN，如ANSYS RedHawk和SIwave，它们擅长处理大规模电源网格的直流压降（IR Drop）、交流阻抗和噪声分析。此外，热仿真和结构力学仿真工具（如ANSYS Mechanical）也越来越多地进入我们的工作流，用于评估多物理场效应。

工具很多，但比工具更重要的是基于场景的选型与混合仿真流程。例如，分析一个Chiplet间的高速SerDes链路。我可能会先用HFSS精细建模并仿真其硅中介层中的差分传输线对，提取S参数。然后，将S参数模型与SerDes发射端和接收端的IBIS-AMI模型一同导入ADS，进行系统级通道仿真，得到眼图和误码率曲线。如果眼图不达标，我可能需要返回到HFSS，调整线宽、间距或增加屏蔽地孔，迭代优化。这个过程高度依赖脚本（如Python）进行自动化，将数据提取、模型转换、仿真设置和结果后处理串联起来，否则人工操作根本无法应对海量的设计变量和仿真案例。

在实战中，我踩过不少“坑”。一个常见的误区是过度依赖或误读仿真结果。比如，仿真出一个漂亮的眼图，但实际测试却失败。这可能是因为仿真中使用了理想的芯片驱动/接收模型，而实际芯片的模型有误差；或者仿真时假设了理想的全频段去耦，而实际封装中的去耦网络在高频段已经失效。另一个“坑”是模型精度与仿真速度的失衡。为了追求绝对准确，用最高网格精度仿真一个巨大结构，导致计算需要几天时间，完全无法支撑设计迭代。我的心得是：分层仿真，先粗后精。先用简化模型或2.5D工具快速扫描设计空间，锁定关键参数和敏感区域，再针对这些区域进行局部的、高精度的3D仿真验证。

还有，必须深刻理解仿真背后的物理意义和设计目标。仿真不是为了出一张漂亮的报告图，而是为了回答设计问题：“这个结构的带宽够不够？”“电源噪声是否在容限内？”“需要加多少、何种类型的去耦电容？” 当你能够清晰地向项目组解释仿真结果所预示的风险以及优化方案背后的权衡时，你的工作才真正创造了价值。

03

学习路径与行动建议

读书时，和很多同学一样，觉得SIPI是“画板子”的，远没有天线、雷达那么“高大上”。直到进入芯片公司，真正面对一个因为信号完整性问题而无法启动的芯片时，我才意识到这门学问的深度和挑战。从学习使用ADS仿真一个简单的传输线开始，到后来不得不啃下HFSS去建模TSV，再到为了理解电源噪声而学习芯片的供电架构，这个过程是问题驱动的。

这也是与半个射频工程师在仿真秀平台开设《ADS信号完整性仿真视频课程》的初衷一致：把我踩过的坑、总结的流程，系统化地分享给需要的人，让大家能有一个更平滑的起点。

限时特价（限50名）

秒杀：799 元（售价：999元 ）

可回放/开发票/奖学金/加餐

提供vip群答疑和模型下载

ADS信号完整性SIPI仿真视频课程-帮你拿到高速电路设计入门的钥匙(赠答疑服务)_电磁基础

核心建议：知识体系化远比掌握零散工具更重要。SIPI是一个交叉学科，它要求你同时理解电磁场理论、电路分析、半导体工艺和系统架构。试着用一页纸画出你所理解的SIPI知识地图，找出你的薄弱环。是传输线理论不扎实？还是对S参数物理意义模糊？或者是看不懂芯片的数据手册？针对性地补强，比盲目学习所有仿真软件菜单项要高效得多。

对于不同背景的朋友，我的建议侧重点不同：

• 在校生（电子/微电子/通信等相关专业）：打好数理基础（电磁场、电路、信号系统）至关重要。在学有余力的情况下，尽早接触一两个主流仿真工具（如ADS、HFSS的学生版），哪怕只是跟着教程复现几个简单案例。这不仅能让你在求职简历上拥有差异化亮点，更能帮你建立直观的物理概念。
• 应届或准备校招的同学：除了基础知识，你需要一个能拿得出手的项目经历。它不一定多么复杂，可以是在课程设计或导师课题中，独立完成的一个小模块的SIPI仿真与优化，并清晰地阐述你解决的问题、使用的方法和得到的结论。面试官非常看重你解决实际工程问题的思路和过程。
• 希望从PCB、测试、传统封装等领域转型的同行：你们的优势在于对硬件、工艺有实际感知。转型的关键在于知识迁移和短板补齐。将你们对布局布线、测量调试、材料工艺的理解，与SIPI的理论知识相结合。同时，需要系统学习芯片内部的IO电路和供电架构，理解“芯片如何看待封装和PCB”，完成视角的转换。

无论起点如何，最终都要努力培养系统思维和工程思维。不要满足于“这个按钮是干嘛的”，要多问“为什么这里要用这种方法？”“这个仿真结果意味着设计是好是坏，如何改进？” 当你能够从系统性能指标（如带宽、功耗、成本）出发，拆解出对SIPI的具体要求，并主导设计实现时，你就完成了从技术执行者到设计决策者的关键一跃。

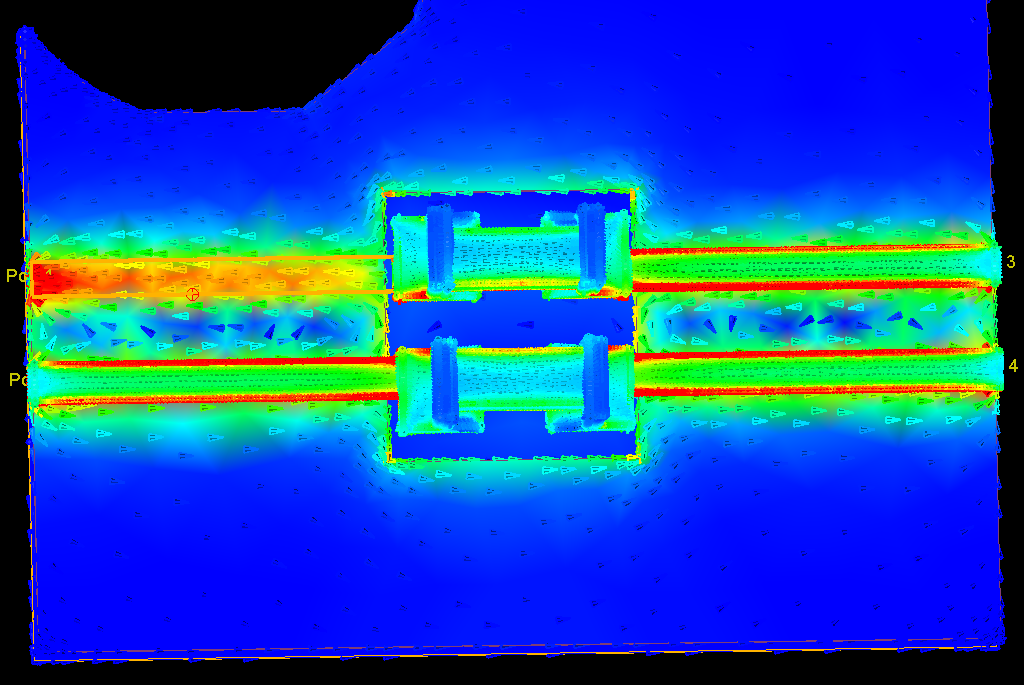

AC耦合电容仿真：ADS与HFSS你选哪一个？
