Smart-SIM工程案例—翼身融合飞行器气动代理模型

翼身融合飞行器气动设计的一大痛点，是变几何构型+多飞行工况下的方案快速迭代。这类飞行器机身与机翼一体化融合，整体外形关联性紧密，叠加马赫数、攻角、飞行高度等不同飞行工况，会产生海量“构型-工况”组合方案。传统仿真针对每一组合需耗时数小时甚至数天，制约了设计方案的快速迭代。

本案例依托Smart-SIM通用AI代理模型工具，实现变几何、变工况下气动力学响应的秒级预测，高效实现翼身融合飞行器气动设计与优化校核。

仿真方案与数据集搭建

依托Smart-SIM通用AI代理模型工具完成样本导入、模型训练、模型计算、模型导出全流程操作，搭建数据驱动的AI代理模型，实现对传统气动仿真的智能化替代。

分析对象为翼身融合飞行器外形，数据集由CFD仿真生成的869组有效样本构成，搭配TXT格式工况参数文件[1]。核心监测物理量为机体表面压力系数与三个方向的摩擦系数，对应表面的压差受力与黏性摩擦受力。训练前进行全量样本一致性校验，整体数据质量满足AI模型训练要求。样本查看如图1所示，模型训练资源配置如图2所示。

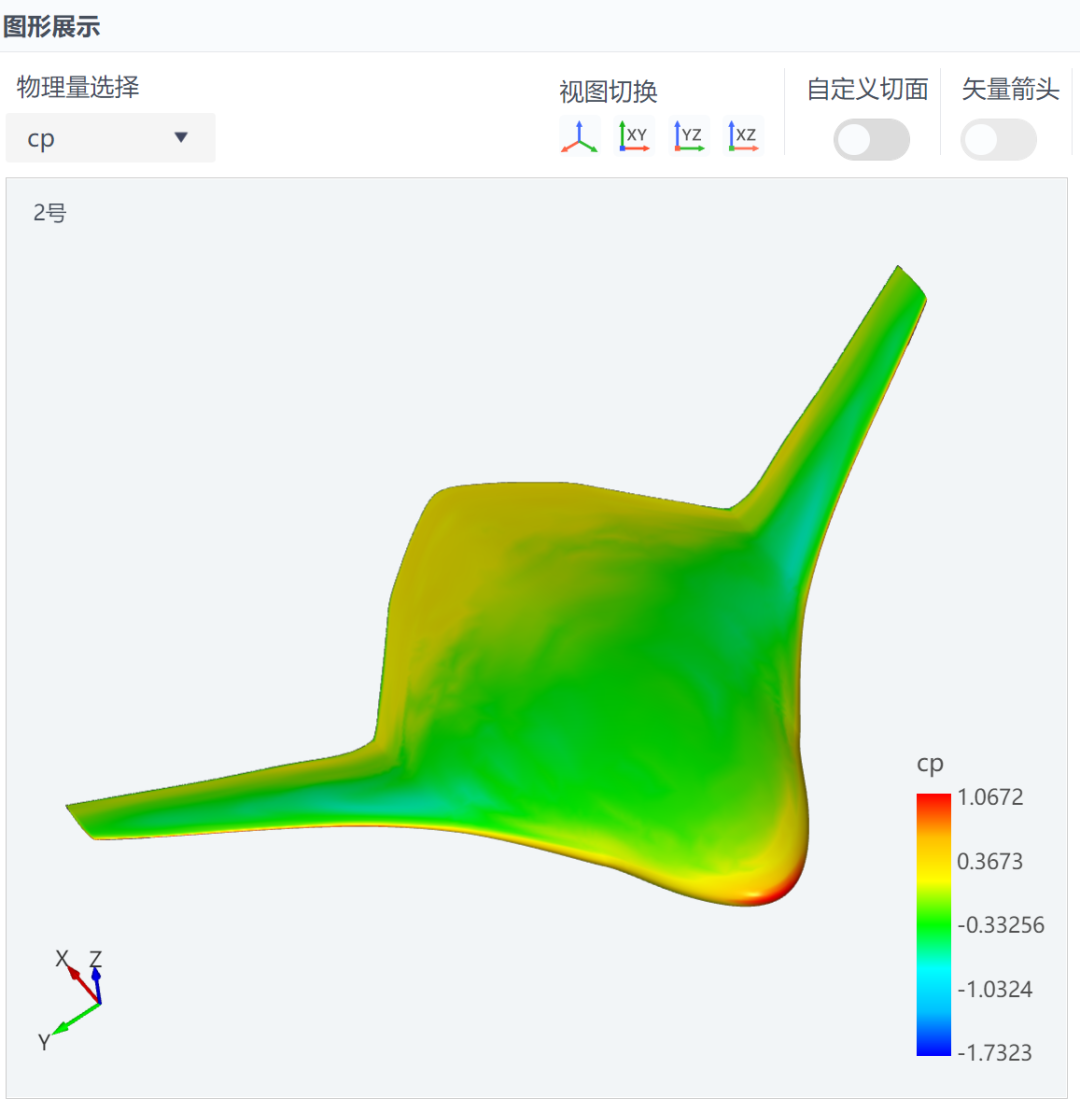

图1 样本查看

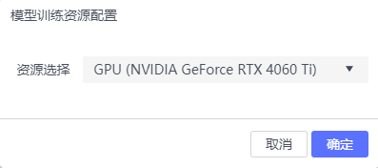

图2 模型训练资源配置界面

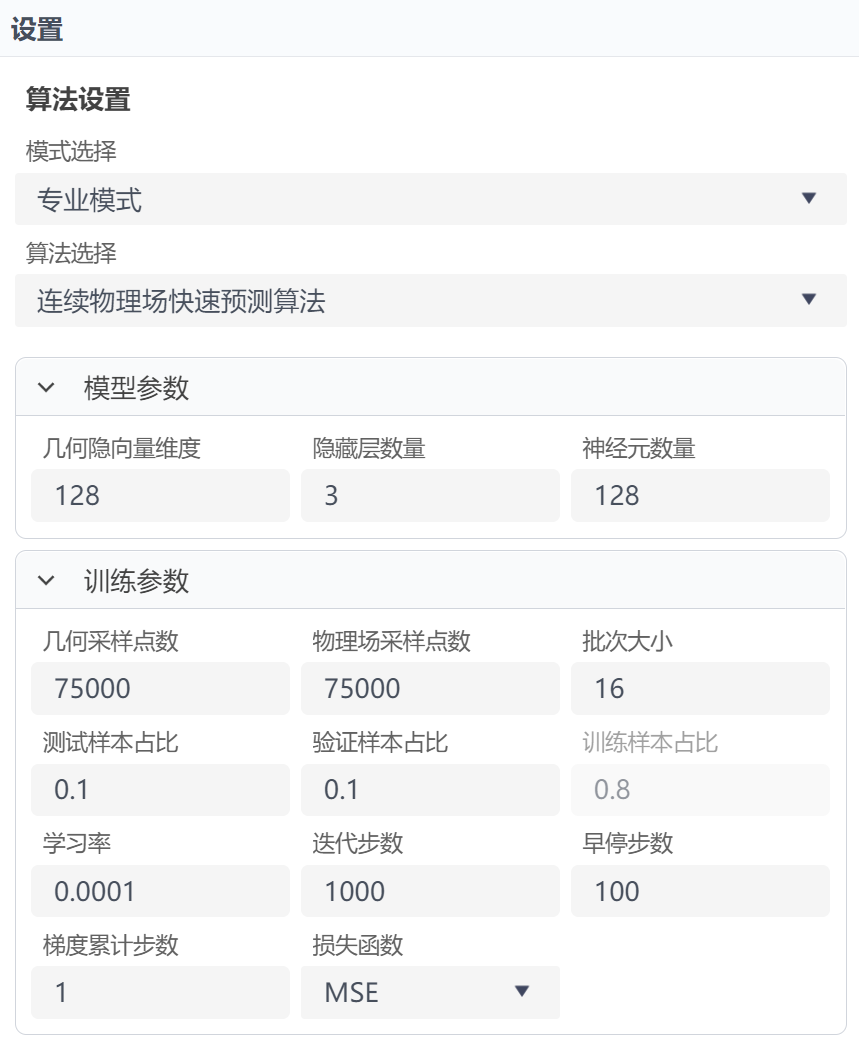

样本处理完成后，采用平台专业模式开展模型训练，可自主选择算法类型，精细化设置模型参数与训练参数，适配高精度工程仿真需求，算法设置界面如图3所示。

图3 算法设置界面

Smart-SIM预测效果展示

Smart-SIM在本案例中实现了传统气动仿真到AI智能预测的效率跨越，变几何、变工况批量计算能力得到大幅提升。基于Smart-SIM构建的AI代理模型可支持非参几何结构、飞行工况的调整，导入新几何模型并设置工况参数，数秒内即可完成飞行器整体气动分析。本案例模型训练时长约2h（4060Ti单卡），适配工程多变的设计场景。

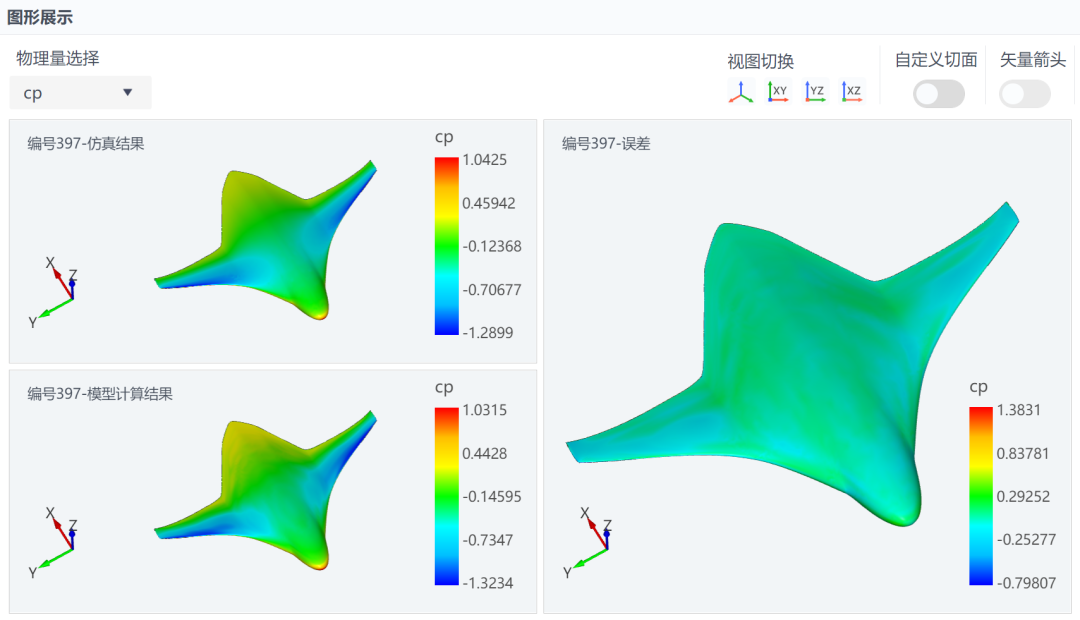

分析完成后，用户可通过云图直观查看压力系数、摩擦系数等气动结果，如图4所示，压力系数最大值偏差不超过2%。

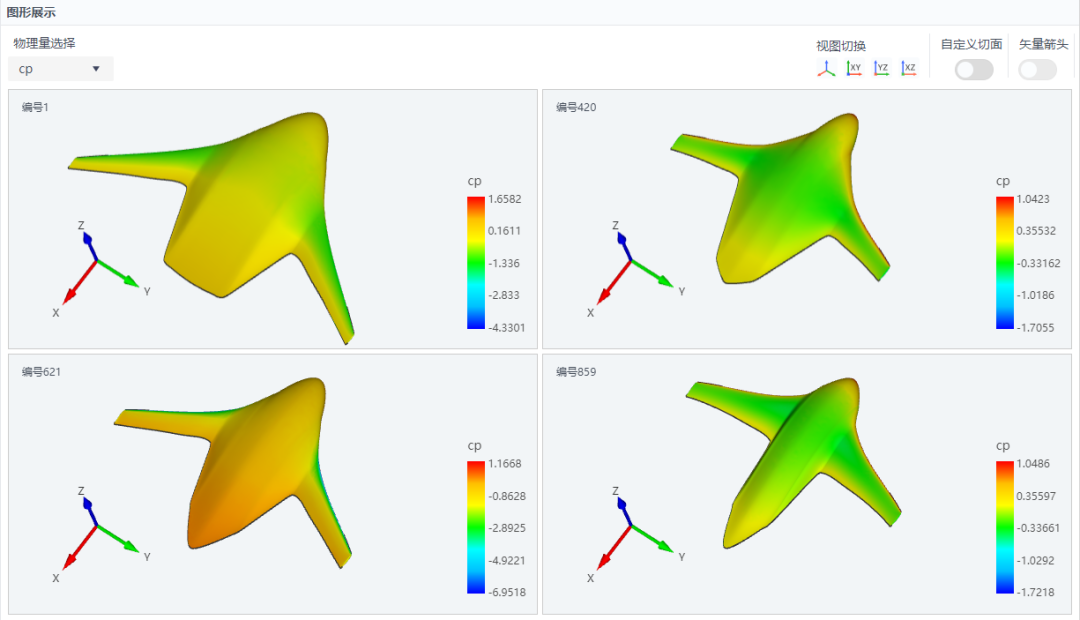

图4 仿真结果和模型计算结果的对比及误差云图

模型训练过程中，损失函数曲线平稳收敛（见图5），表示模型学习充分，具备优异的稳定性与泛化能力。最终测试指标如图6所示，模型R²值约0.86，RMSE、MAE误差指标均控制在工程可接受区间，无明显过拟合现象，精度可靠、误差可控，可替代传统数值仿真，用于翼身融合飞行器流场分析与构型优化工作。

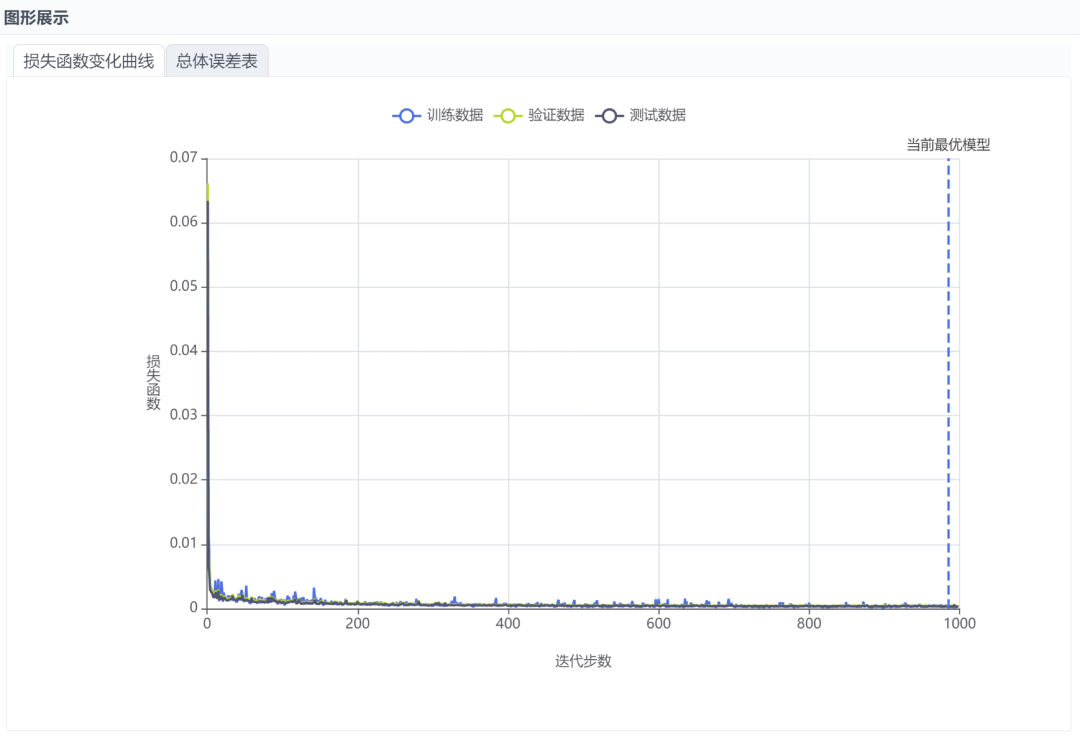

图5 损失函数变化曲线示意图

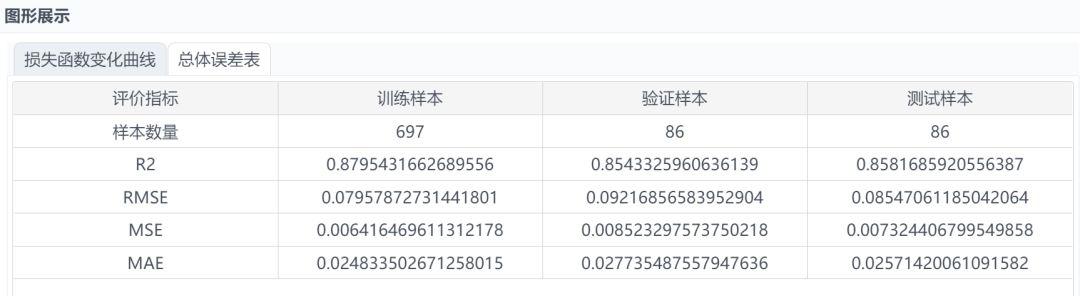

图6 总体误差

模型复用与离线部署能力

模型精度验证达到可接受范围后，可直接保存备用如图7，支持全新自定义几何模型导入+任意工况参数输入，实现变几何、多工况场景的通用化预测。本案例导入全新STL格式翼身融合飞行器几何模型，设置飞行海拔10.67km、雷诺数5E6、马赫数为0.1、迎角为0°的工况下开展预测计算，软件可快速输出对应的流场，可视化云图如图8所示。

图7 模型保存界面

图8 新几何预测结果云图

同时，Smart-SIM可将训练完成的模型导出独立exe程序如图9所示，导出的exe程序可脱离软件平台，通过命令行调用预测，满足工程自动化批量计算需求。程序最终自动输出 VTU格式结果文件，可通过新建工程作为样本导入查看，也可借助第三方可视化工具对结果进行查看，效果如图10所示，在几何与参数相同的情况下，与软件中图8的预测结果一致。

图9 模型导出

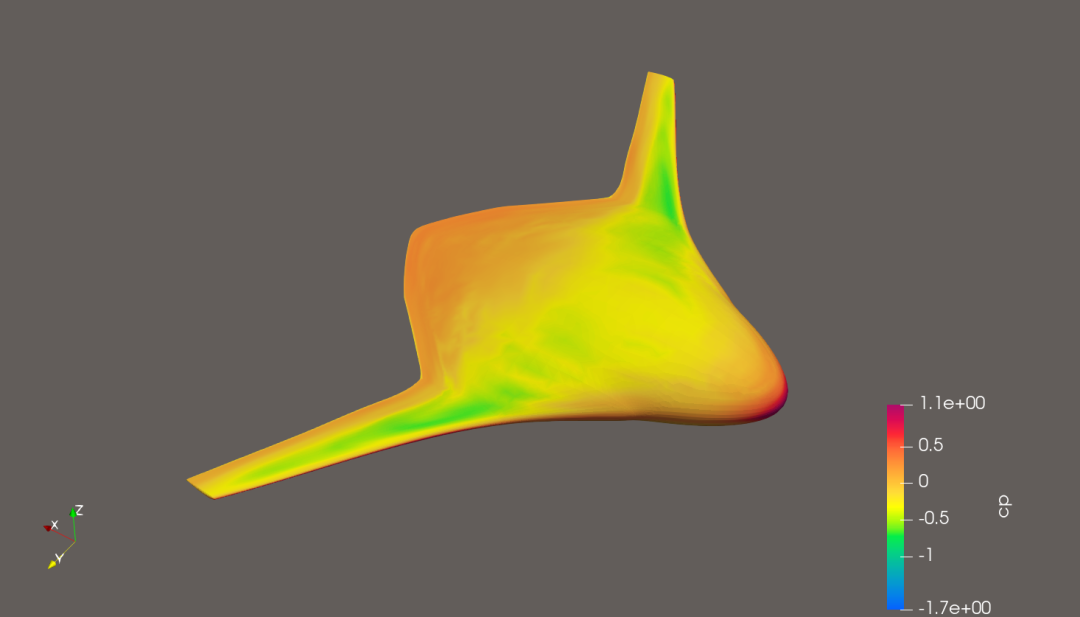

图10 第三方后处理软件查看结果云图

案例总结

该翼身融合飞行器气动预测案例，落地价值清晰，精准解决行业核心痛点：

1. 解决变几何+多飞行工况下批量仿真难度大、迭代与优化周期长的痛点，支撑翼身融合飞行器快速气动构型设计与方案迭代；

2. 仿真效率实现超百倍提升，同时精度保持在可接受范围，兼顾高效性与可靠性；

3. 模型泛化性、复用性强，可推广至常规布局飞行器、机翼/翼型等气动外形的表面气动场预测场景。

开放试用

目前Smart-SIM智能快速预测工具 V1.0已正式上线，限时免费试用持续开放！

下载链接：

https://www.smartbooks.cn/download

联系官网微信客服即可申领授权许可，欢迎广大工程技术人员体验AI极速仿真能力！

参考文献

[1]Sung N, Spreizer S, Elrefaie M, et al. BlendedNet++: A Large-Scale Blended Wing Body Aerodynamics Dataset and Benchmark[J]. arXiv preprint arXiv:2512.03280, 2025.
