LS-DYNA R17.0.0 冲压计算简要测试

langya222

3月前浏览164

对比分析电池包液冷板冲压成型分析过程，使用等同前处理和计算资源进行分析：

前处理： ANSYS FORMIGN 2026R1

求解器：R16.2.0-62（SSE2） VS R17.0.0（AVX2）

求解器类型： MPP

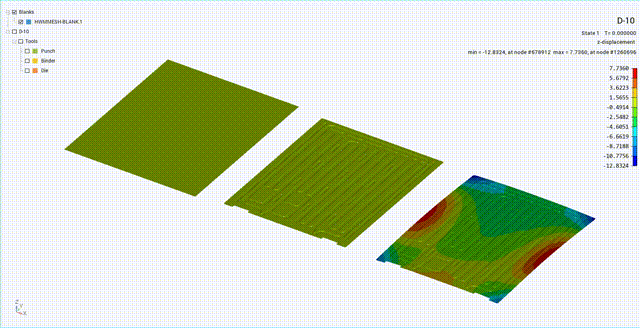

工步：

S1拉延计算-显式算法

S2修边-显式算法

S3回弹-隐式算法

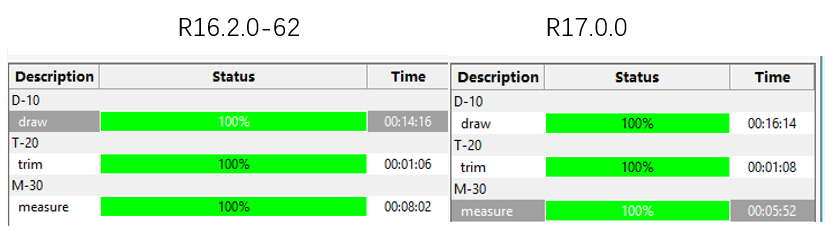

分析时间对比：

从效率上讲，R17.0.0拉延计算略有下降，回弹计算略有上升；

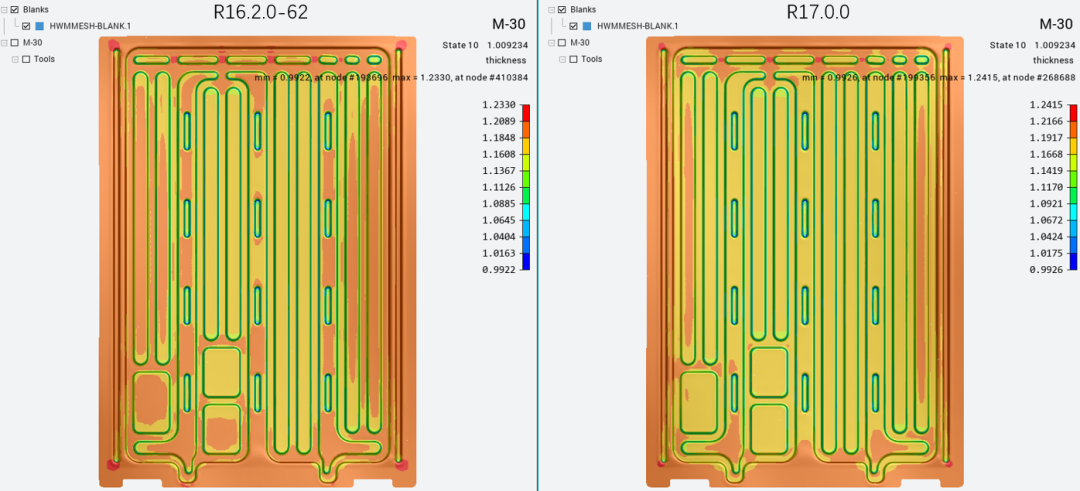

结果-厚度对比

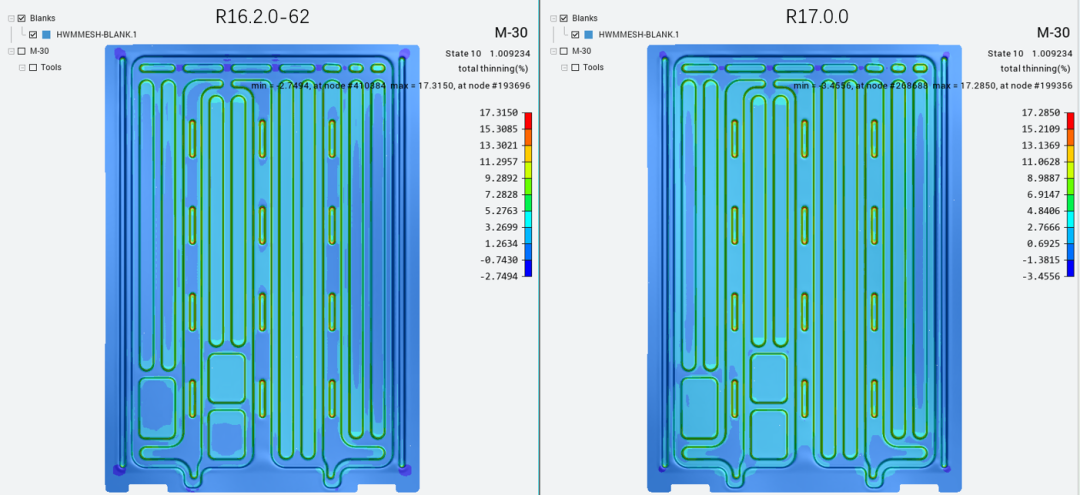

结果-厚度减薄率对比

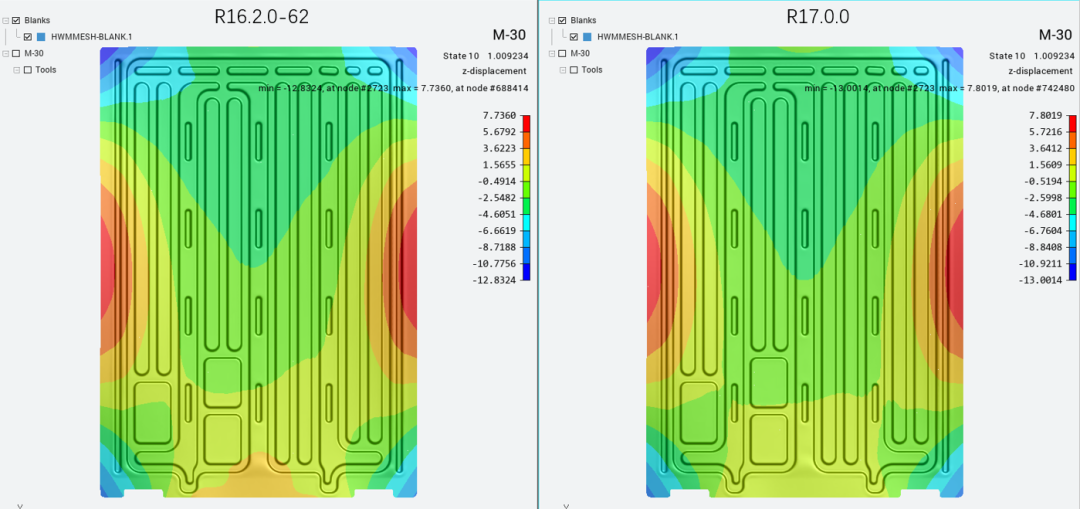

结果-翘曲对比

目前看，结果基本一致，但新版本的R17.0.0拉延计算没有啥特别大的优势，建议还是有个默认求解器；

DynaForm前处理对新版本的支持力度更差，建议用MPP-R11.2.2；

来源：阿毅工作室
