5张图搞懂所有神经网络

一个容易搞混的区分：架构，还是训练方式？

很多人把上篇讲的PINN当成了"第六种网络"。其实不是。这里有两个层面的东西，得先拆开：

打个不太严谨的比方：架构是"房子盖成什么样"（平房还是小楼），PINN是"装修要不要按抗震规范来"。同一栋房子，可以装修也可以不装修——所以DNN能加PINN变成DNN-PINN，CNN也能加。PINN管的是"怎么训练"，不是"网络长什么样"。把这层拆开，我们就专心看5种架构。

先用一张表认个脸熟

具体使用什么样的神经网络架构，和具体的数据形式有关，上面的表尝试做了一个简单的总结，下面我们结合动图，进一步理解。

1. DNN —— 万金油

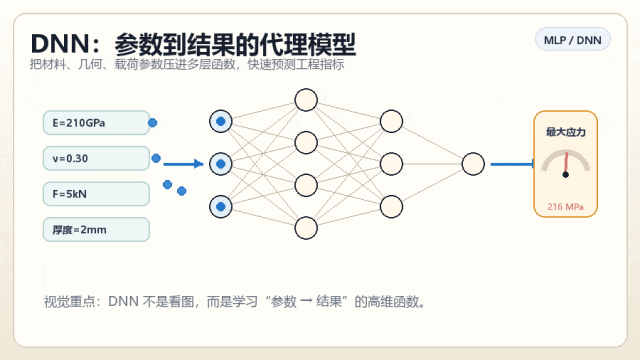

DNN：参数进、预测出的全连接代理模型

学名叫深度神经网络，也常被叫成多层感知机（MLP）、全连接网络。

顺嘴说一句：严格讲，"深度神经网络"其实是个统称，后面要聊的CNN、RNN也都算深度神经网络。只是工程圈习惯把最基础的那种全连接结构叫"DNN"，方便跟另外四种并排着说，本文也随大流。

它干的活很直白：你给一组参数（例如：材料弹性模量、泊松比、载荷大小），它吐一个结果（比如屈服强度）。与浅层神经网络对比，深度神经网络中间有多个隐藏层，每层神经元两两全连着——"深度"和"全连接"就是这么来的。通俗点，像条流水线：原料进来，每道工序提一点特征往下传，最后出成品，100层就是100道工序。

CAE里它可以被用于代理模型。例如，拿100组仿真数据（参数→最大应力）喂一个DNN，之后来个新参数它秒出预测，不用再吭哧吭哧跑一遍Abaqus。结构件轻量化时尤其香：上千个壁厚、筋位的组合，挨个跑仿真要一周，用DNN代理筛一遍，几分钟就圈出可行域。当然，在实际应用中，有时候仿真模型千差万别，很难有足够的数据用于DNN模型训练，因此，在实际仿真工作中应用代理模型，关键还是需要找到适用的情形。

2. CNN —— 看图高手

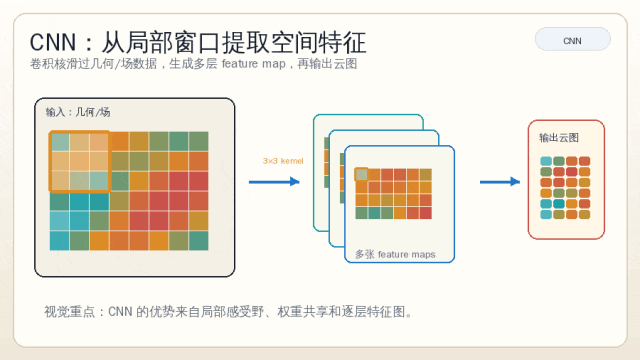

CNN：卷积核滑窗提取局部特征

卷积神经网络（Convolutional Neural Network）。LeCun早在1989年就用它识别手写邮编，算是奠基；2012年AlexNet在ImageNet大赛上一鸣惊人，深度学习这把火才真正烧起来。

它专攻图像和空间场。DNN会把整张图拉成一长条，空间关系全丢了；CNN不这么干，它拿一个叫卷积核的小窗口在图上滑，一块一块看局部特征——边缘、纹理、形状。有点像扫雷：小窗口逐行扫过去，扫完一遍，哪儿有什么局部规律心里就有数了。

放到CAE里，它能直接把"几何 / 载荷"映射成"应力云图"。2025年MDPI的Energies上就有篇文章，拿CNN给核燃料棒做代理模型，单次有限元分析从几秒压到秒级——推理的时候连网格都不用划，喂张几何图，应力分布就出来了。

3. RNN —— 时间旅行者

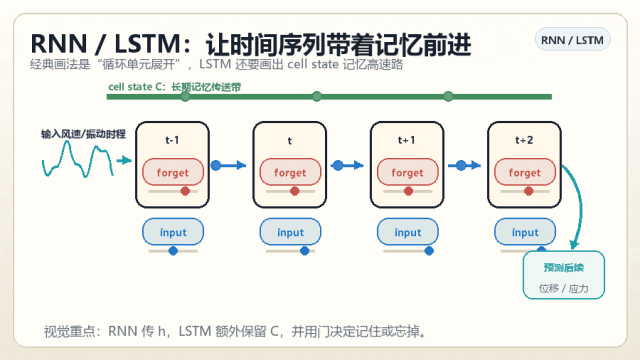

RNN：隐藏状态绕回来，给网络一段记忆

  循环神经网络（Recurrent Neural Network）。 它最重要的两个变体你大概率听过：LSTM（长短期记忆，Hochreiter 和 Schmidhuber 1997 年提出）和 GRU（门控循环单元，Cho 等人 2014 年提出）。这俩都是来解决原始 RNN"记不住太久以前的事"（也就是梯度消失/梯度爆炸）这个老毛病的。

  它跟前面两种最本质的区别，在"方向"上。DNN、CNN 都是信息一条道往前走，走完拉倒——这叫前馈。RNN 多了一条往回的线：上一步算出来的状态会绕回来，当下一步的输入。这条"反馈回路"，就是它"有记忆"的来源。所以它处理的是有先后顺序的东西——时间序列、自然语言、音频。

   LSTM 和 GRU 怎么选？LSTM 有三个门（遗忘、输入、输出），记忆管得精细；GRU 只有两个门（重置、更新），结构更简单、参数更少、训得更快。经验上数据多、任务复杂偏 LSTM，数据少、图省事偏 GRU——不过实测下来，俩人水平往往差不多。比喻的话像多米诺骨牌，每块倒的方式受前面所有骨牌的影响，但越远的影响越弱：原始 RNN 是普通骨牌，推远了前头的力量就衰没了；LSTM 学会了"啥时候记、啥时候忘"，能把关键信息一路传到底；GRU 是它的轻量版，记性差不多、身板更轻。

   在更广为人知的领域，LSTM 同样是时序建模的经典选择。比如语音识别（ASR）——Google 在 2015 年将其手机端语音识别引擎从传统 GMM-HMM 切换到基于 LSTM 的模型后，识别错误率下降了近 49%。它的工作方式很直觉：语音信号本质上就是一段时间序列，LSTM 逐帧"听"进去，同时用记忆门记住前面已经听到的音素和上下文，最终拼出你说的那句话。类似地，在语音合成（TTS）领域，早期的 Tacotron 模型也大量使用 LSTM 来把文本序列映射成语音频谱——这跟 CAE 里"用历史输入推未来输出"的思路本质上是一样的。

   CAE 里它是瞬态仿真的好手。比如用 LSTM 预测风载下结构的动力响应——给前几秒的风速时程，它接着往下推位移和应力；地震工程里也很火，输入地震波，多层堆叠的 LSTM（Stacked LSTM）直接吐出结构的非线性时程响应。

4. GNN —— 网格原生玩家

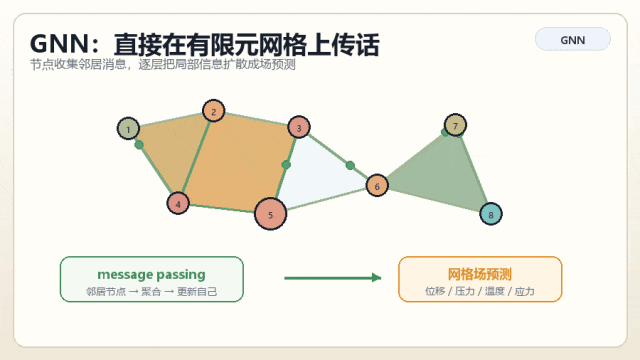

GNN：每个节点听一圈邻居再更新自己

图神经网络（Graph Neural Network）。框架是Scarselli在2009年搭的，这几年GCN、GAT这些变体集中爆发。

它直接在图上推理。图就是节点加边，边代表关系。说到这儿CAE工程师应该一激灵——有限元网格，本身不就是个图吗？每个节点是网格上的一个点（包含物理变量），每条边连着相邻节点。GNN简直是为这种数据量身做的。它干活的方式像传话：每个节点听一圈邻居说的话，综合一下，更新自己。

好处是它直接在网格上预测，不用先把结果画成图片再喂。CNN得走"画成图"这一步,GNN省了。DeepMind的MeshGraphNets就是直接在网格图上预测气动、结构场，是这条路线的标杆；2025年的Multi-Grid GNN更进一步，在三维非结构化网格上预测流场。Altair physicsAI主打的"几何深度学习"，底层也有GNN的影子。

5. Transformer —— 新霸主

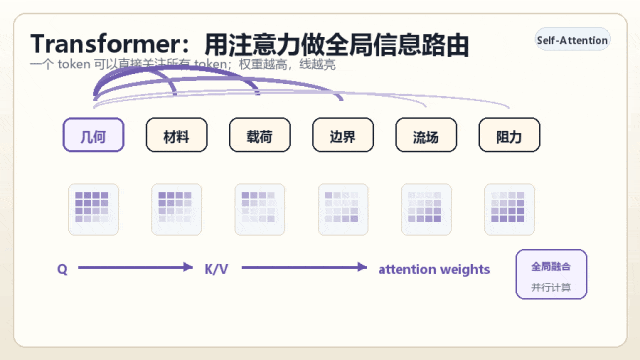

Transformer：自注意力让每个元素直接看到所有元素

Transformer，Vaswani等人2017年提出的。ChatGPT里那个"T"就是它（Generative Pre-trained Transformer）。核心是自注意力机制（Self-Attention）——一句话里每个词，都能直接"看"到所有其他词。

打个比方：RNN像传纸条，一个挨一个传，每人只跟前后两位搭得上话；Transformer像把所有人请到一张圆桌，谁都能直接听见谁发言，自己挑该关注谁。

它进CAE，走的是大模型这条路。Transolver把Transformer搬到工业级几何上做CFD——输入三维车身或翼型，秒出流场；NVIDIA 2025 年发布的 Apollo 物理基础模型，融合了神经算子、Transformer 和扩散模型等多种架构，并注入了领域物理知识。还有Text-to-CAE，让你用大白话跑仿真，底下也是它。

绕回来：PINN到底站在哪？

到这儿你应该全明白了。

PINN不是第六种架构，它是一种训练方式——在损失函数里塞进物理方程的残差，逼着网络的输出既要拟合数据、又得守物理规矩。最早是Raissi等人2019年系统提出的，当时用的骨干，就是个普普通通的DNN。

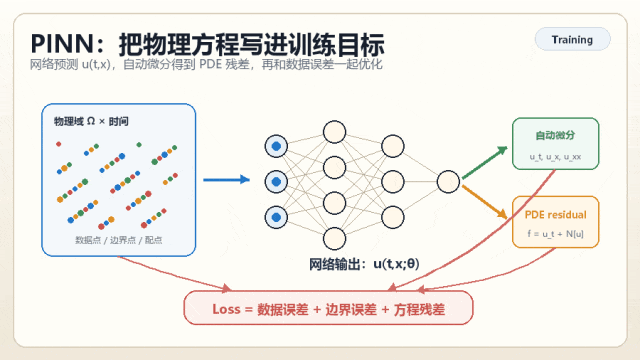

PINN：把物理方程残差塞进损失函数

后来大家发现，数据类型不一样，拿来做PINN的骨架也该换：

说到底就一句：选哪种架构，看你的数据长什么样；要不要加PINN，看你需不需要物理约束。

那到底怎么挑？

一组参数→DNN，图像和场→CNN，时间序列→RNN，网格和图→GNN，要抓全局关系→Transformer。需要守物理规矩，就在上面任意一种上加PINN。

最后留个尾巴：其实还有一大类没讲——生成式模型（GAN、扩散模型、VAE）。它们干的是"无中生有"，从噪声里造出新数据，Stable Diffusion、Sora都是这一脉。那是另一个故事，以后单开一篇聊。

参考文献

[1] I. Goodfellow, Y. Bengio, A. Courville, Deep Learning, MIT Press, 2016

[2] Y. LeCun et al., "Backpropagation Applied to Handwritten Zip Code Recognition," Neural Computation, 1989

[3] A. Krizhevsky et al., "ImageNet Classification with Deep CNNs" (AlexNet), NeurIPS, 2012

[4] "AI-Powered CNN Surrogate Modeling for High-Speed FEA in NPPs Fuel Performance," Energies, 2025

[5] S. Hochreiter, J. Schmidhuber, "Long Short-Term Memory," Neural Computation, 1997

[6] K. Cho et al., "Learning Phrase Representations using RNN Encoder-Decoder" (GRU), EMNLP, 2014

[7] F. Scarselli et al., "The Graph Neural Network Model," IEEE TNN, 2009

[8] T. Pfaff et al., "Learning Mesh-Based Simulation with Graph Networks" (MeshGraphNets), ICLR, 2021

[9] "Multi-grid Graph Neural Networks with Self-Attention for Computational Mechanics," Physics of Fluids, 2025

[10] A. Vaswani et al., "Attention Is All You Need," NeurIPS, 2017

[11] H. Wu et al., "Transolver: A Fast Transformer Solver for PDEs on General Geometries," ICML, 2024

[12] M. Raissi et al., "Physics-informed neural networks," J. Computational Physics, 2019

[13] H. Gao et al., "PhyGeoNet: Physics-informed geometry-adaptive CNNs," J. Computational Physics, 2021

[14] H. Gao et al., "Physics-informed graph neural Galerkin networks," CMAME, 2022
